ГОСТ 24197-80. Шайбы квадратные. Конструкция и основные размеры

Государственный комитет СССР по стандартам · № ГОСТ 24197-80Действующий акт

(утв. Постановлением Госстандарта СССР от 22.05.1980 № 2306)

(ред. от 01.01.1988)

Утвержден и введен в действие
Постановлением Госстандарта СССР

от 22 мая 1980 г. № 2306

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ШАЙБЫ КВАДРАТНЫЕ

КОНСТРУКЦИЯ И ОСНОВНЫЕ РАЗМЕРЫ

Square washers. Design and basic dimensions

ГОСТ 24197-80

Группа Г18

ОКП 48 3474

Дата введения
1 июля 1981 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством монтажных и специальных строительных работ СССР.

Исполнители: М.Г. Скакунов, д-р техн. наук; Н.Н. Куликов; Р.И. Шарунова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 22.05.1980 № 2306.

3. Взамен ГОСТ 15929-74.

4. Срок проверки — I квартал 1990 г.; периодичность проверки — 5 лет.

5. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 380-71 ГОСТ 24201-80	3 4

6. Переиздание (май 1988 г.) с Изменением № 1, утвержденным в январе 1988 г. (ИУС 4-88).

Снято ограничение срока действия Постановлением Госстандарта СССР от 28.01.1988 № 156.

1. Настоящий стандарт распространяется на квадратные шайбы, применяемые для крепления стеклянных трубопроводов.

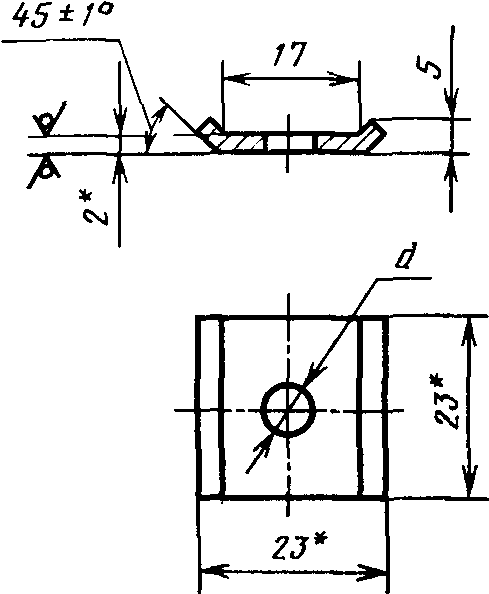

2. Конструкция и основные размеры квадратных шайб должны соответствовать указанным на чертеже и в таблице.

рис. 1

<*> Размеры для справок.

Размеры в мм

Номинальный диаметр резьбы болта	d	Масса, кг, не более
М6 М8	6,6 9,0	0,009 0,008

Пример условного обозначения квадратной шайбы под болт М6 из стали марки Ст3кп:

Шайба 6 ГОСТ 24197-80

То же, из стали марки Ст3сп:

Шайба 6-С ГОСТ 24197-80

3. Материал шайб — сталь марки Ст3кп или Ст3сп по ГОСТ 380-71.

4. Технические требования — по ГОСТ 24201-80.

Приложение Справочное

(Введено дополнительно, Изм. № 1).
