СКОБЫ ДЛЯ БРОНЗОВЫХ КРАНОВ

КОНСТРУКЦИЯ И ОСНОВНЫЕ РАЗМЕРЫ

Crampons for bronze taps. Design and basic dimensions

ГОСТ 24196-80

Группа Г18

ОКП 48 3474

Дата введения
1 июля 1981 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством монтажных и специальных строительных работ СССР.

Исполнители: М.Г. Скакунов, д-р техн. наук; Н.Н. Куликов; Р.И. Шарунова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 22.05.1980 № 2306.

3. Взамен ГОСТ 15928-74.

4. Срок проверки — I квартал 1990 г.; периодичность проверки — 5 лет.

5. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 380-71 ГОСТ 24201-80	3 4

6. Переиздание (май 1988 г.) с Изменением № 1, утвержденным в январе 1988 г. (ИУС 4-88).

Снято ограничение срока действия Постановлением Госстандарта СССР от 28.01.1988 № 156.

1. Настоящий стандарт распространяется на скобы, применяемые для крепления бронзовых кранов.

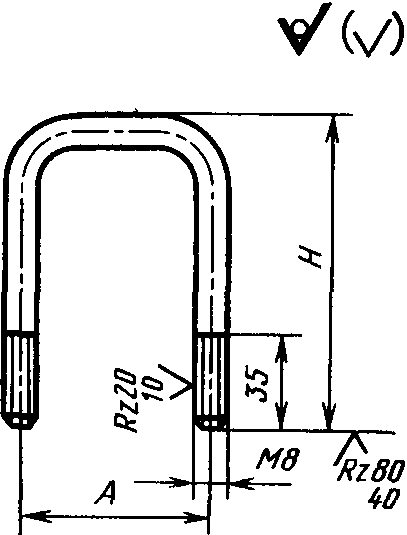

2. Конструкция и основные размеры скоб для бронзовых кранов должны соответствовать указанным на чертеже и в таблице.

рис. 1

Размеры в мм

Условный проход D у	Наружный диаметр трубы D н	H	A	Масса, кг, не более
50	67	115	75	0,111
80	93	135	101	0,138
100	122	160	129	0,167

Пример условного обозначения скобы для бронзовых кранов для трубы наружным диаметром D_{\text{н}} = 67 мм из стали марки Ст3кп:

Скоба 67 ГОСТ 24196-80

То же, из стали марки Ст3сп:

Скоба 67-С ГОСТ 24196-80

3. Материал скоб — сталь марки Ст3кп или Ст3сп по ГОСТ 380-71.

4. Технические требования — по ГОСТ 24201-80.
