ГОСТ 24195-80. Скобы для патрубков. Конструкция
(утв. Постановлением Госстандарта СССР от 22.05.1980 № 2306)
(ред. от 29.11.1990)
от 22 мая 1980 г. № 2306
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
Crampons for branch pipes. Design and basic dimensions
1. Разработан и внесен Министерством монтажных и специальных строительных работ СССР.
Исполнители: М.Г. Скакунов, д-р техн. наук; Н.Н. Куликов; Р.И. Шарунова.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 22.05.1980 № 2306.
4. Срок проверки — I квартал 1990 г.; периодичность проверки — 5 лет.
5. Ссылочные нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 380-71 ГОСТ 24201-80 | 3 4 |
6. Переиздание (май 1988 г.) с Изменением № 1, утвержденным в январе 1988 г. (ИУС 4-88).
Снято ограничение срока действия Постановлением Госстандарта СССР от 28.01.1988 № 156.
1. Настоящий стандарт распространяется на скобы, применяемые для крепления патрубков.
Требования настоящего стандарта являются обязательными.
(абзац введен Изменением № 2, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)

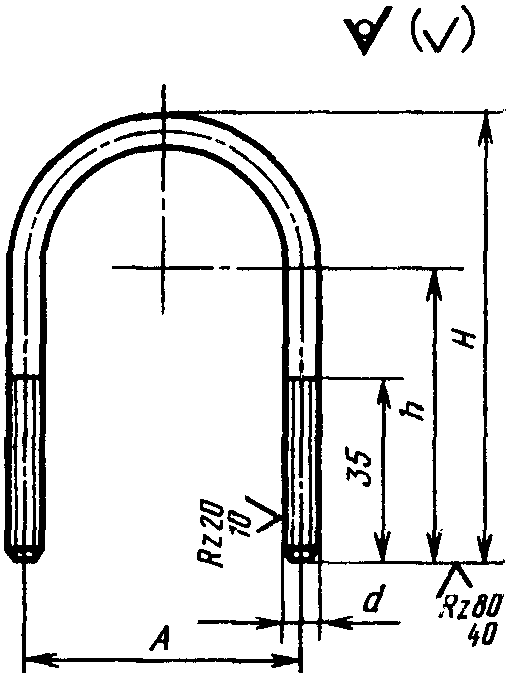

2. Конструкция и основные размеры скоб для патрубков должны соответствовать указанным на чертеже и в таблице.
| Условный проход D у | Наружный диаметр трубы D н | d | H | h | A | Масса, кг, не более |
| 40 | 45 | М8 | 88 | 55 | 59 | 0,08 |
| 50 | 67 | 109 | 65 | 78 | 0,10 | |
| 80 | 93 | 137 | 80 | 105 | 0,13 | |
| 100 | 122 | 169 | 95 | 139 | 0,16 | |
| 150 | 169 | 206 | 118 | 184 | 0,20 |
Пример условного обозначения скобы для патрубков для трубы наружным диаметром D_{\text{н}} = 45 мм из стали марки Ст3кп:
3. Материал скоб — сталь марки Ст3кп или Ст3сп по ГОСТ 380-71.
4. Технические требования — по ГОСТ 24201-80.
5. Коды ОКП приведены в Приложении.
(п. 5 введен Изменением № 2, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)
Справочное
| Условное обозначение скобы | Код ОКП и контрольное число |
|---|---|
| 45 | 48 3474 1001 00 |
| 45-С | 48 3474 1002 01 |
| 67 | 48 3474 1003 09 |
| 67-С | 48 3474 1004 08 |
| 93 | 48 3474 1005 07 |
| 93-С | 48 3474 1006 06 |
| 122 | 48 3474 1007 05 |
| 122-С | 48 3474 1008 04 |
| 169 | 48 3474 1009 03 |
| 169-С | 48 3474 1011 09 |
(Введено дополнительно, Изм. № 1).
