ГОСТ 24195-80. Скобы для патрубков. Конструкция и основные размеры

(утв. Постановлением Госстандарта СССР от 22.05.1980 № 2306)

(ред. от 01.01.1988)

от 22 мая 1980 г. № 2306

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СКОБЫ ДЛЯ ПАТРУБКОВ

КОНСТРУКЦИЯ И ОСНОВНЫЕ РАЗМЕРЫ

Crampons for branch pipes. Design and basic dimensions

1. Разработан и внесен Министерством монтажных и специальных строительных работ СССР.

Исполнители: М.Г. Скакунов, д-р техн. наук; Н.Н. Куликов; Р.И. Шарунова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 22.05.1980 № 2306.

3. Взамен ГОСТ 15927-74.

4. Срок проверки — I квартал 1990 г.; периодичность проверки — 5 лет.

5. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 380-71 ГОСТ 24201-80	3 4

6. Переиздание (май 1988 г.) с Изменением № 1, утвержденным в январе 1988 г. (ИУС 4-88).

Снято ограничение срока действия Постановлением Госстандарта СССР от 28.01.1988 № 156.

1. Настоящий стандарт распространяется на скобы, применяемые для крепления патрубков.

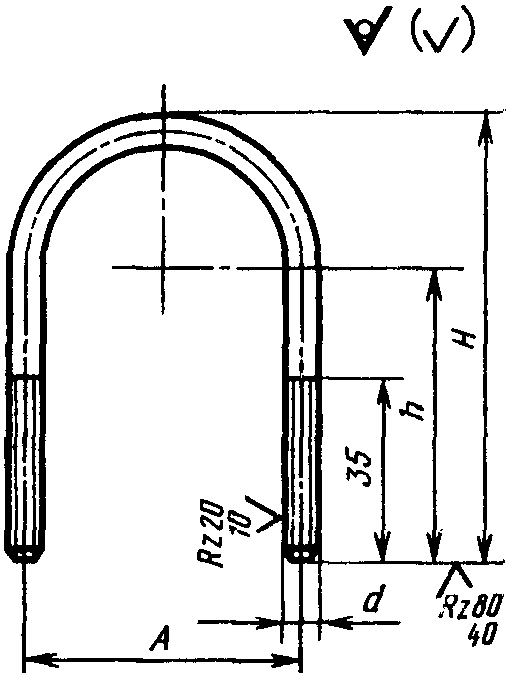

2. Конструкция и основные размеры скоб для патрубков должны соответствовать указанным на чертеже и в таблице.

Размеры в мм

Условный проход D у	Наружный диаметр трубы D н	d	H	h	A	Масса, кг, не более
40	45	М8	88	55	59	0,08
50	67		109	65	78	0,10
80	93		137	80	105	0,13
100	122		169	95	139	0,16
150	169		206	118	184	0,20

Пример условного обозначения скобы для патрубков для трубы наружным диаметром D_{\text{н}} = 45 мм из стали марки Ст3кп:

Скоба 45 ГОСТ 24195-80

То же, из стали марки Ст3сп:

Скоба 45-С ГОСТ 24195-80

4. Технические требования — по ГОСТ 24201-80.

Приложение Справочное

Условное обозначение скобы	Код ОКП и контрольное число
45	48 3474 1001 00
45-С	48 3474 1002 01
67	48 3474 1003 09
67-С	48 3474 1004 08
93	48 3474 1005 07
93-С	48 3474 1006 06
122	48 3474 1007 05
122-С	48 3474 1008 04
169	48 3474 1009 03
169-С	48 3474 1011 09

(Введено дополнительно, Изм. № 1).

---
