ГОСТ 24193-80. Хомуты накидные. Конструкция
(утв. Постановлением Госстандарта СССР от 22.05.1980 № 2306)
(ред. от 29.11.1990)
от 22 мая 1980 г. № 2306
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
Thrown-on ferrules. Design and basic dimensions
1. Разработан и внесен Министерством монтажных и специальных строительных работ СССР.
Исполнители: М.Г. Скакунов, д-р техн. наук; Н.Н. Куликов; Р.И. Шарунова.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 22.05.1980 № 2306.
4. Срок проверки — I квартал 1990 г.; периодичность проверки — 5 лет.
5. Ссылочные нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 380-71 ГОСТ 24201-80 | 3 4 |
6. Переиздание (май 1988 г.) с Изменением № 1, утвержденным в январе 1988 г. (ИУС 4-88).
Снято ограничение срока действия Постановлением Госстандарта СССР от 28.01.1988 № 155.
1. Настоящий стандарт распространяется на накидные хомуты, применяемые для крепления стеклянных трубопроводов.
Требования настоящего стандарта являются обязательными.
(абзац введен Изменением № 2, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)

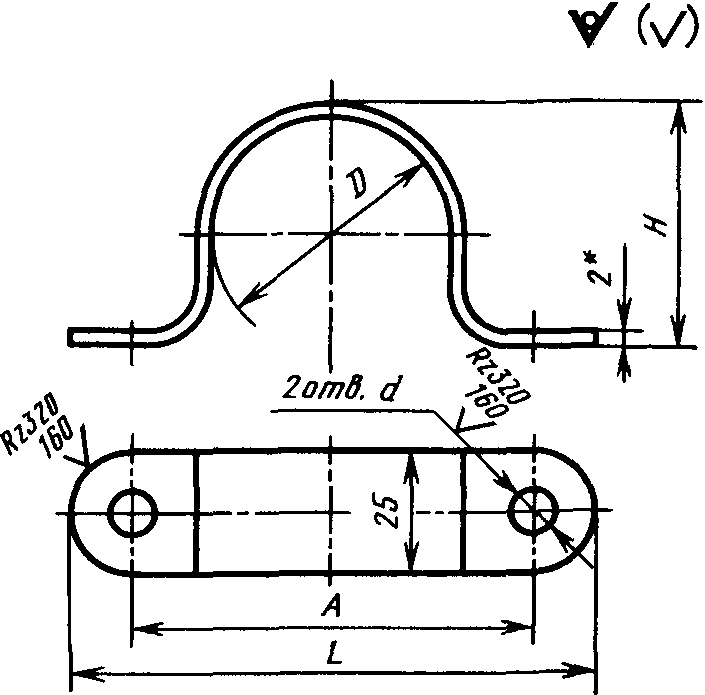

2. Конструкция и основные размеры накидных хомутов должны соответствовать указанным на чертеже и в таблице.
| Условный проход D у | Наружный диаметр трубы D н | D | A | L | H | d | Масса, кг, не более |
| 40 | 45 | 52 | 85 | 110 | 52 | 6,6 | 0,07 |
| 50 | 67 | 74 | 110 | 135 | 74 | 0,09 | |
| 80 | 93 | 100 | 135 | 160 | 98 | 0,12 | |
| 100 | 122 | 130 | 165 | 190 | 126 | 0,14 | |
| 150 | 169 | 176 | 215 | 240 | 175 | 9,0 | 0,20 |
| 200 | 221 | 228 | 270 | 295 | 226 | 12,5 | 0,25 |
(позиция введена Изменением № 2, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)
Пример условного обозначения накидного хомута для трубы наружным диаметром D_{\text{н}} = 45 мм из стали марки Ст3кп:
3. Материал хомутов — сталь марки Ст3кп или Ст3сп по ГОСТ 380-71.
4. Технические требования — по ГОСТ 24201-80.
5. Коды ОКП приведены в Приложении.
(п. 5 введен Изменением № 2, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)
| Условное обозначение хомута | Код ОКП и контрольное число |
|---|---|
| 45 | 48 3474 0001 04 |
| 45-С | 48 3474 0002 03 |
| 67 | 48 3474 0003 02 |
| 67-С | 48 3474 0004 01 |
| 93 | 48 3474 0005 00 |
| 93-С | 48 3474 0006 00 |
| 122 | 48 3474 0007 09 |
| 122-С | 48 3474 0008 08 |
| 169 | 48 3474 0009 07 |
| 169-С | 48 3474 0011 02 |
| 221 | 48 3474 0012 01 |
(позиция введена Изменением № 2, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)
(Введено дополнительно, Изм. № 1).
