ГОСТ 24191-80. Кольцо уплотнительное. Конструкция

(утв. Постановлением Госстандарта СССР от 22.05.1980 № 2306)

(ред. от 29.11.1990)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КОЛЬЦО УПЛОТНИТЕЛЬНОЕ

КОНСТРУКЦИЯ

Packing hoop. Design and basic dimensions

1. Разработан и внесен Министерством монтажных и специальных строительных работ СССР.

Исполнители: М.Г. Скакунов, д-р техн. наук; В.И. Каптелов; Н.Н. Куликов; Р.И. Шарунова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 22.05.1980 № 2306.

3. Взамен ГОСТ 19695-74.

4. Срок проверки — I квартал 1990 г.; периодичность проверки — 5 лет.

5. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 24201-80	4

6. Переиздание (май 1988 г.) с Изменением № 1, утвержденным в январе 1988 г. (ИУС 4-88).

Снято ограничение срока действия Постановлением Госстандарта СССР от 28.01.1988 № 155.

1. Настоящий стандарт распространяется на уплотнительные кольца, применяемые в соединениях стеклянных труб наружным диаметром 45 мм с трубными досками воздухоподогревателей (теплообменников).

Требования настоящего стандарта являются обязательными.

(абзац введен Изменением № 2, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)

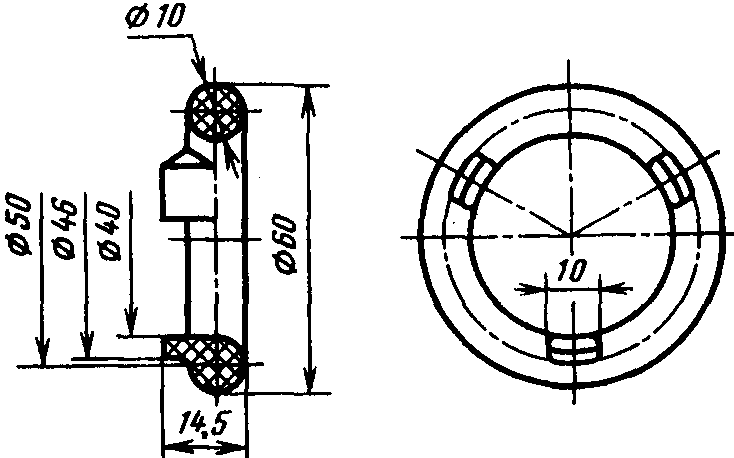

2. Конструкция и основные размеры уплотнительных колец должны соответствовать указанным на чертеже.

Масса — 0,03 кг, не более, для резины плотностью 2,12 г/см3

Пример условного обозначения уплотнительного кольца для трубы наружным диаметром D_{\text{н}} = 45\text{мм} :

Кольцо 45 ГОСТ 24191-80

3. Материал колец — резина по рабочим чертежам, утвержденным в установленном порядке.

4. Технические требования — по ГОСТ 24201-80.

5. Коды ОКП приведены в Приложении.

(п. 5 введен Изменением № 2, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)

Приложение Справочное

Условное обозначение кольца	Код ОКП и контрольное число
45	25 3167 0407 01

(Введено дополнительно, Изм. № 1).

---
