ГОСТ 24189-80. Кольца натяжные. Конструкция и основные размеры

(утв. Постановлением Госстандарта СССР от 22.05.1980 № 2306)

(ред. от 01.01.1988)

от 22 мая 1980 г. № 2306

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КОЛЬЦА НАТЯЖНЫЕ

КОНСТРУКЦИЯ И ОСНОВНЫЕ РАЗМЕРЫ

Tension hoops. Design and basic dimensions

1. Разработан и внесен Министерством монтажных и специальных строительных работ СССР.

Исполнители: М.Г. Скакунов, д-р техн. наук; В.И. Каптелов; Н.Н. Куликов; Р.И. Шарунова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 22.05.1980 № 2306.

3. Взамен ГОСТ 15914-74.

4. Срок проверки — I квартал 1990 г.; периодичность проверки — 5 лет.

5. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 24201-80	4

6. Переиздание (май 1988 г.) с Изменением № 1, утвержденным в январе 1988 г. (ИУС 4-88).

Снято ограничение срока действия Постановлением Госстандарта СССР от 28.01.1988 № 155.

1. Настоящий стандарт распространяется на натяжные кольца, применяемые для соединения стеклянных труб с гладкими концами.

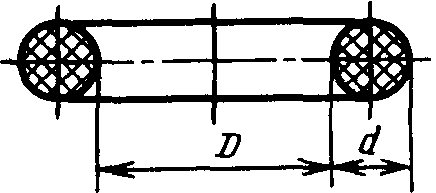

2. Конструкция и основные размеры натяжных колец должны соответствовать указанным на чертеже и в таблице.

Размеры в мм

Условный проход D у	Наружный диаметр трубы D н	D	d	Масса <*>, кг, не более
40	45	34	10	0,013
50	67	53	12	0,026
80	93	73		0,034
100	122	90	14	0,057
150	169	135		0,100
		150	22	0,300

---

<*> Для резины плотностью 1,07 г/см3.

Пример условного обозначения кольца для трубы наружным диаметром D_{\text{н}} = 45 мм, d = 10 мм:

Кольцо 45 x 10 ГОСТ 24189-80

3. Материал колец — резина по рабочим чертежам, утвержденным в установленном порядке.

4. Технические требования — по ГОСТ 24201-80.

Приложение Справочное

Условное обозначение кольца	Код ОКП и контрольное число
45 x 10	25 3167 0401 07
67 x 12	25 3167 0402 06
93 x 12	25 3167 0403 05
122 x 14	25 3167 0404 04
169 x 14	25 3167 0405 03
169 x 22	25 3167 0406 02

(Введено дополнительно, Изм. № 1).

---
