ГОСТ 24188-80. Прокладки. Конструкция

Государственный комитет СССР по стандартам · № ГОСТ 24188-80Действующий акт

(утв. Постановлением Госстандарта СССР от 22.05.1980 № 2306)

(ред. от 29.11.1990)

Утвержден и введен в действие
Постановлением Госстандарта СССР

от 22 мая 1980 г. № 2306

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПРОКЛАДКИ

КОНСТРУКЦИЯ

Packings. Design

ГОСТ 24188-80

Группа Г18

ОКП 25 3167

Дата введения
1 июля 1981 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством монтажных и специальных строительных работ СССР.

Исполнители: М.Г. Скакунов, д-р техн. наук; В.И. Каптелов; Н.Н. Куликов; Р.И. Шарунова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 22.05.1980 № 2306.

3. Взамен ГОСТ 15915-74 и ГОСТ 15916-74.

4. Срок проверки — I квартал 1990 г.; периодичность проверки — 5 лет.

5. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 10007-80 ГОСТ 24201-80	5 6

6. Переиздание (май 1988 г.) с Изменением № 1, утвержденным в январе 1988 г. (ИУС 4-88).

Снято ограничение срока действия Постановлением Госстандарта СССР от 28.01.1988 № 155.

1. Настоящий стандарт распространяется на прокладки, применяемые для соединения стеклянных труб.

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)

Требования настоящего стандарта являются обязательными.

(абзац введен Изменением № 2, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)

2. Прокладки должны быть изготовлены следующих типов:

1 — Т-образные;

2 — оболочковые;

3 — Г-образные;

4 — муфтообразные;

5 — составные;

6 — манжетообразные;

7 — конические;

8 — плоские.

(п. 2 в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)

Чертеж 1 исключен с 1 июля 1991 года. - Изменение № 2, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977.

Таблица 1 исключена с 1 июля 1991 года. - Изменение № 2, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977.

Пример условного обозначения исключен с 1 июля 1991 года. - Изменение № 2, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977.

3. Конструкция и основные размеры Т-образной прокладки должны соответствовать указанным на черт. 2 и в табл. 2.

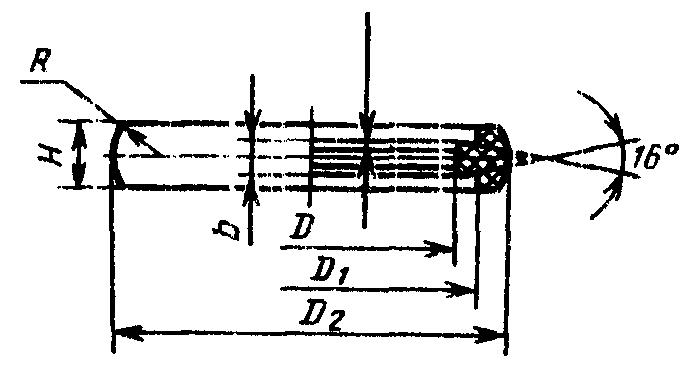

Исполнение 1

Для труб D_{\text{н}} = 45, 67, 93, 122 мм

рис. 1

Для труб D_{\text{н}} = 169 мм

рис. 2

Исполнение 2

Для труб D_{\text{н}} = 45, 67, 93 и 122 мм

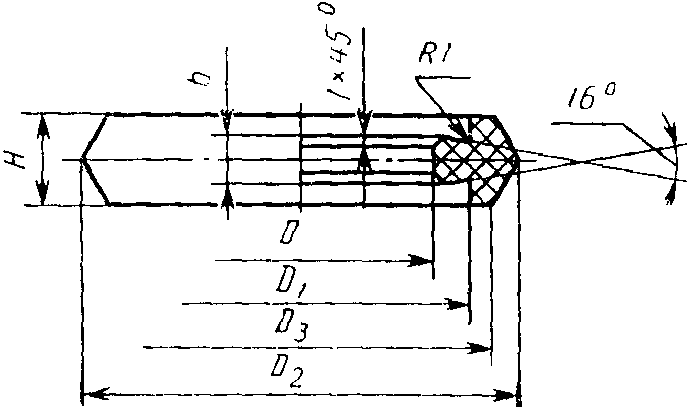

рис. 3

Исполнение 3

Для труб D_{\text{н}} = 67, 93 мм

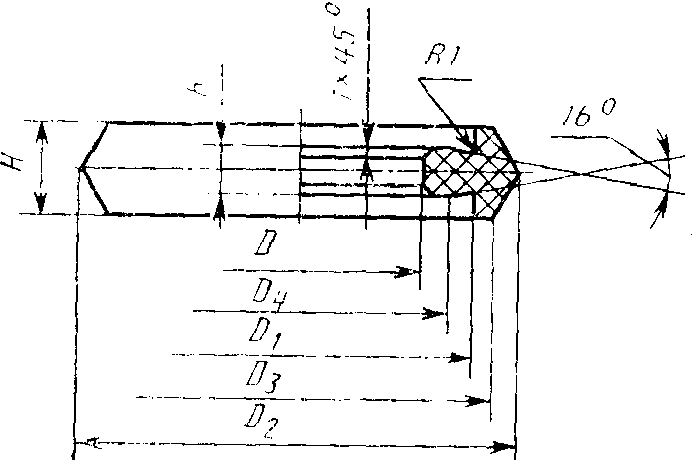

рис. 4

Составные

Для труб D_{\text{н}} = 67 мм

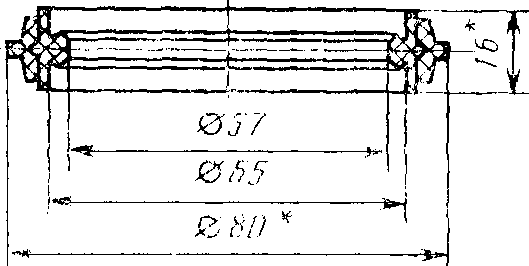

рис. 5

Масса — 0,033 кг

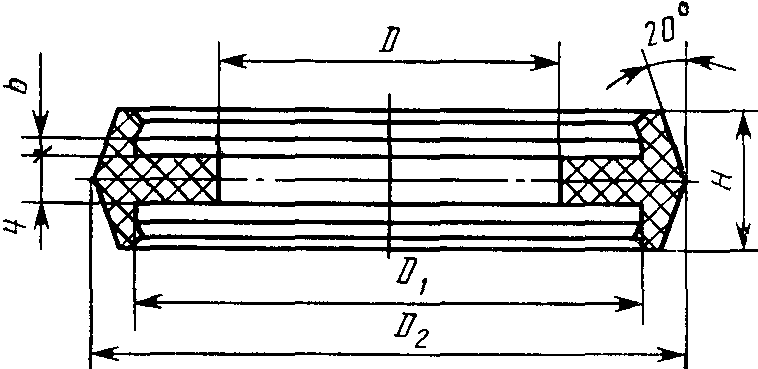

Для буртовых труб

рис. 6

Черт. 2
(в ред. Изменения № 2, утв. Постановлением

Госстандарта СССР от 29.11.1990 № 2977)

Таблица 2

(таблица 2 в ред. Изменения № 2, утв. Постановлением
Госстандарта СССР от 29.11.1990 № 2977)

Размеры в мм

Исполнение	D у	D н	D	D 1	D 2	D 3	D 4	R	H	b	Масса, кг, не более
-	15	-	14,5	27,5	35,5	-	-	-	13	2	0,010
-	25	-	24,5	41,5	49,5	-	-	-			0,015
-	32	-	31,5	48,5	56,5	-	-	-			0,019
-	40	-	39,5	59,5	67,5	-	-	-	15	3	0,023
-	50	-	49,5	71,5	79,5	-	-	-	15	3	0,029
1	40	45	37	43	52	-	-	8	12	5,0	0,01
2	40	45	37	43	57	-	-	-	20	5,0	0,03
1	50	67	57	65	75	-	-	10	14	5,5	0,02
1					75	-	-	15	18		0,04
2					79	67	-	-	20		0,05
3			50	66	78	68	60	-	20
1	80	93	78	89	101	-	-	12	18	6,0	0,04
2			78	89	105	93	-	-	20		0,06
3			72	90	106	94	84	-			0,10
1	100	122	105	117	127	-	-	15		7,0	0,06
2			105		133	121		-			0,08
2			93		133	121		-			0,15
-	150	169	148	164	176	-	-	-	22	8,0	0,14
-	200	221	202		231	-	-	-	22	8,0	0,16

Пример условного обозначения Т-образной прокладки для труб с буртами D_{\text{у}} = 15\text{мм} из пищевой резины:

Прокладка Т-обр. 15-П ГОСТ 24188-80

То же, из кислотощелочестойкой:

Прокладка Т-обр. 15-К ГОСТ 24188-80

То же, из теплостойкой:

Прокладка Т-обр. 15-Т ГОСТ 24188-80

То же, Т-образной составной для труб с гладкими концами D_{\text{н}} = 67\text{мм} :

Прокладка Т-обр. С 67 ГОСТ 24188-80

То же, Т-образной прокладки исполнения 1, D_{\text{н}} = 45\text{мм} , D = 37 мм, H = 12 мм из пищевой резины:

Прокладка Т-обр. 45-37-12 П ГОСТ 24188-80

То же, из кислотощелочестойкой:

Прокладка Т-обр. 45-37-12 К ГОСТ 24188-80

То же, из теплостойкой:

Прокладка Т-обр. 45-37-12 Т ГОСТ 24188-80

(пример условного обозначения в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)

4. Конструкция и основные размеры защитных оболочек должны соответствовать указанным на черт. 3 и в табл. 3.

Для Т-образных прокладок

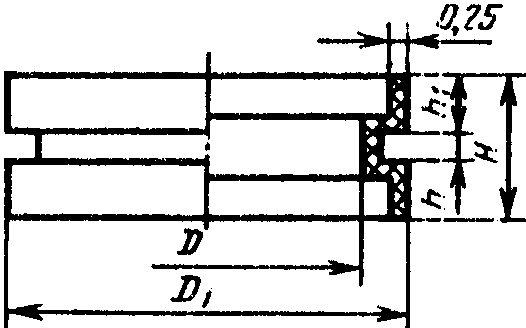

рис. 7

Для Г-образных прокладок

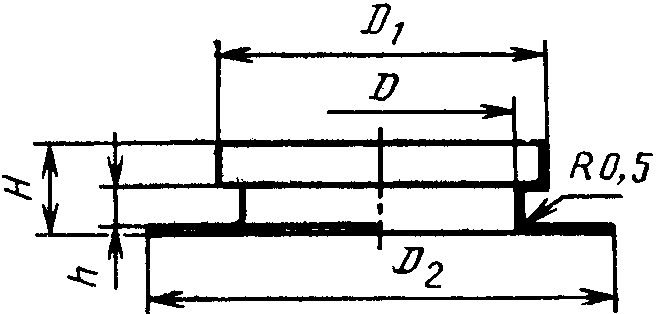

рис. 8

Черт. 3
(в ред. Изменения № 2, утв. Постановлением

Госстандарта СССР от 29.11.1990 № 2977)

Таблица 3

(таблица 3 в ред. Изменения № 2, утв. Постановлением
Госстандарта СССР от 29.11.1990 № 2977)

Размеры в мм

Условный проход D у	Наружный диаметр трубы D н	D	D 1	D 2	H	h	h 1	Масса, кг, не более
40	45	36	43	60	12,5	5,0	-	0,002
				-	20,0		7,5
50	67	56	65	83	13,5	5,5	8,0	0,004
				-	22,0

Пример условного обозначения оболочковых прокладок для Т-образных прокладок для трубы наружным диаметром D_{\text{н}} = 45\text{мм} :

Прокладка об. 45 45 ГОСТ 24188-80

То же, для Г-образных прокладок, D_{2} = 83\text{мм} :

Прокладка об. 45 x 83 ГОСТ 24188-80

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)

4а. Конструкция и основные размеры Г-образной прокладки должны соответствовать указанным на черт. 4 и в табл. 4.

Для труб D_{\text{н}} = 45, 67, 93, 122 мм

рис. 9

Для труб D_{\text{н}} = 169 мм

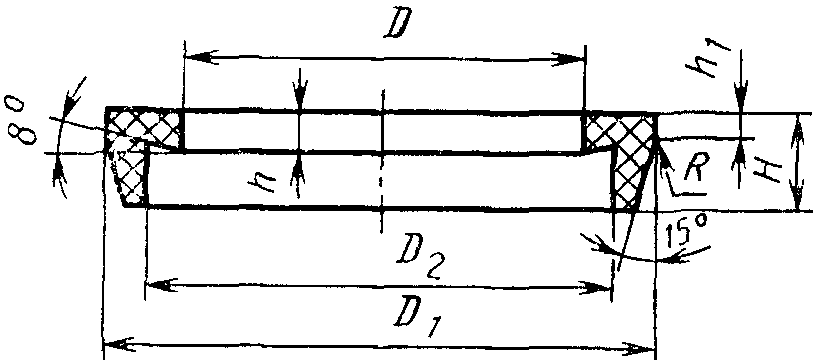

рис. 10

Черт. 4

Таблица 4

Размеры в мм

D у	D н	D	D 1	D 2	H	h	h 1	R	Масса, кг, не более
40	45	37	52	43	8,5	5,0	2,5	8	0,018
50	67	57	75	65	9,5	5,5	2,7	10	0,036
80	93	77	101	89	12,0	6,0	3,0	12	0,071
100	122	105	127	117	13,5	7,0	3,5	15	0,106
150	169	147	176	164	15,0	8,0	4,0	1	0,244

Пример условного обозначения Г-образной прокладки для трубы D_{\text{н}} = 45\text{мм} из пищевой резины:

Прокладка Г 45-П ГОСТ 24188-80

То же, из кислотощелочестойкой:

Прокладка Г 45-К ГОСТ 24188-80

То же, из теплостойкой:

Прокладка Г 45-Т ГОСТ 24188-80

(п. 4а введен Изменением № 2, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)

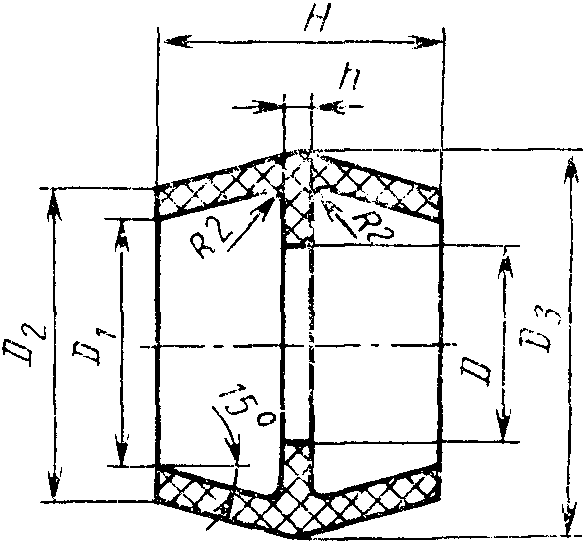

4б. Конструкция и основные размеры муфтообразной прокладки должны соответствовать указанным на черт. 5 и в табл. 5.

рис. 11

Черт. 5

Таблица 5

Размеры в мм

Условный проход D у	D	D 1	D 2	D 3	H	h	Масса, кг, не более для исполнения
Условный проход D у	D	D 1	D 2	D 3	H	h	1	2
15	15	22	26	36	30	3	0,010	0,018
25	25	32	41	50	37		0,026	0,046
32	32	39	46	60	39		0,037	0,064
40	40	49	56	70	39	4	0,042	0,073
50	50	59	69	84	50	5	0,092	0,160

Примечание. Исполнение 1 — прокладка из пищевой резины; исполнение 2 — прокладка из кислотощелочестойкой резины.

Пример условного обозначения муфтообразной прокладки исполнения 1 для трубы D_{\text{у}} = 15\text{мм} :

Прокладка М-обр. 1-15 ГОСТ 24188-80

То же, исполнения 2:

Прокладка М-обр. 2-15 ГОСТ 24188-80

(п. 4б введен Изменением № 2, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)

4в. Конструкция и основные размеры составной прокладки должны соответствовать указанным на черт. 6 и в табл. 6.

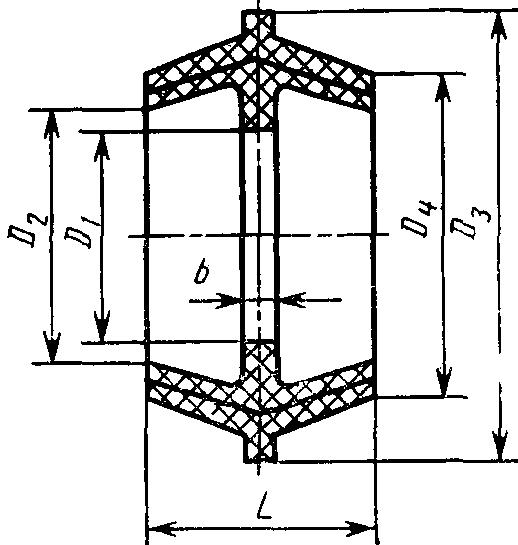

рис. 12

Черт. 6

Таблица 6

Размеры в мм

Условный проход D у	D	D 1	D 2	d	d 1	H	S	Масса, кг, не более
25	50	41	35	25	32	37	3	0,035
32	60	46	42	32	39	39	3	0,044
40	70	56	52	40	49	39	4	0,055
50	84	69	62	50	59	50	5	0,106
50	89	70,5	62	50	59	50	5	0,080

Пример условного обозначения составной прокладки для трубы D_{\text{у}} = 25\text{мм} , D = 50 мм:

Прокладка составная 25-50 ГОСТ 24188-80

(п. 4в введен Изменением № 2, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)

4г. Конструкция и основные размеры манжетообразных прокладок должны соответствовать указанным на черт. 7.

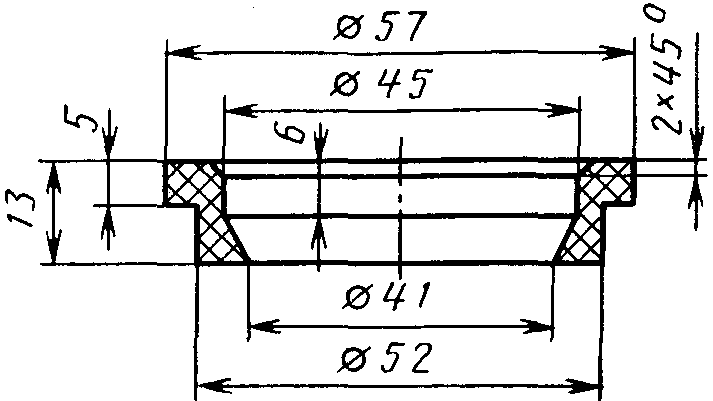

Исполнение 1

рис. 13

Масса — 0,015 кг

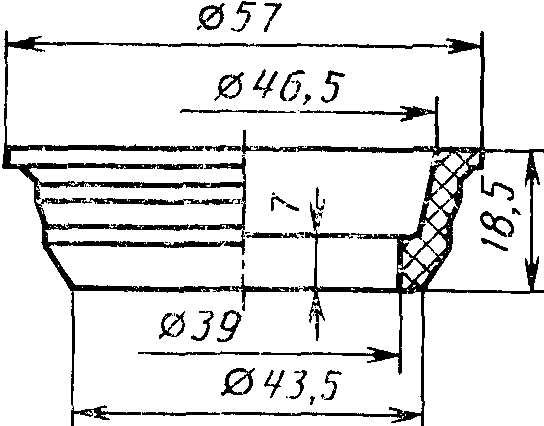

Исполнение 2

рис. 14

Масса — 0,022 кг

Черт. 7

Пример условного обозначения манжетообразной прокладки исполнения 1:

Прокладка манж. обр. 1 ГОСТ 24188-80

То же, исполнения 2:

Прокладка манж. обр. 2 ГОСТ 24188-80

(п. 4г введен Изменением № 2, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)

4д. Конструкция и основные размеры конических прокладок для буртовых труб должны соответствовать указанным на черт. 8 и в табл. 7.

рис. 15

Черт. 8

Таблица 7

Размеры в мм

Условный проход D у	D	D 1	D 2	H	h	Масса, кг, не более
15	21	29,00	36,0	9,5	1,5	0,005
25	33	43,50	51,0	11,0	2,0	0,011
32	40	50,00	58,5	12,0		0,012
40	50	60,50	69,3	13,0		0,018
50	60	73,46	84,0	14,0		0,029
80 <*>	92	106,00	117,5	16,5	2,5	0,060

<*> Прокладка предназначена для соединения конических клапанов с трубами с гладкими концами.

Примечание. Масса указана для корда плотностью 1,43 г/см3.

Пример условного обозначения конической прокладки для трубы с коническими буртами D_{\text{у}} = 50\text{мм} :

Прокладка кон. 50 ГОСТ 24188-80

То же, для исполнения 1:

Прокладка кон. 50-1 ГОСТ 24188-80

То же, для соединения конических клапанов с трубами с гладкими концами:

Прокладка кон. соед. 80 ГОСТ 24188-80

(п. 4д введен Изменением № 2, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)

4е. Конструкция и основные размеры плоских прокладок должны соответствовать указанным на черт. 9 и в табл. 8.

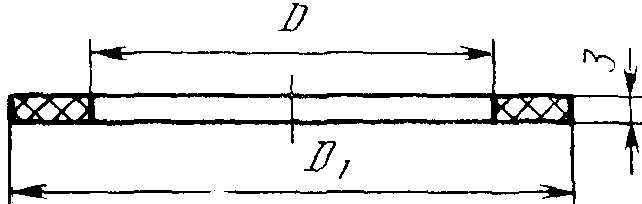

рис. 16

Черт. 9

Таблица 8

Размеры в мм

Условный проход аппаратуры D у	D	D 1	Масса, кг, не более
80	80	107	0,020
100	107	132	0,024
150	157	184	0,033
200	200	231	0,048
250	252	283	0,060
300	306	338	0,075
400	406	434	0,085

Пример условного обозначения плоской прокладки для аппаратуры D_{\text{у}} = 80\text{мм} из маслобензостойкой резины:

Прокладка пл. 80-М ГОСТ 24188-80

То же, из кислотощелочестойкой:

Прокладка пл. 80-К ГОСТ 24188-80

То же, из пищевой:

Прокладка пл. 80-П ГОСТ 24188-80.

(п. 4е введен Изменением № 2, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)

5. Материал прокладок оболочковых — фторопласт 4 ГОСТ 10007-80, остальных — резина или корд по рабочим чертежам.

(п. 5 в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)

6. Технические требования — по ГОСТ 24201-80.

7. Коды ОКП приведены в Приложении.

(п. 7 введен Изменением № 2, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)

Приложение
Справочное

Тип прокладки	Условное обозначение прокладки	Код ОКП и контрольное число
Т-образная прокладка для труб с буртами	Т-обр. 15 Т-обр. 25 Т-обр. 32 Т-обр. 40 Т-обр. 50	25 3167 2034 02 25 3167 2037 04 25 3167 2041 03 25 3167 2044 00 25 3167 2047 08
Т-образные составные	Т-обр. С 67	25 3167 2001 00
Т-образные для труб с гладкими концами	Т-обр. 45 Т-обр. 67 Т-обр. 93 Т-обр. 122 Т-обр. 169 Т-обр. 221	25 3167 2002 00 25 3167 2008 04 25 3167 2015 05 25 3167 2022 06 25 3167 2028 08 25 3167 2091 04
Оболочковые	Об. 45 Об. 67 Об. 45 x 83 Об. 67 x 83	25 3167 2701 01 25 3167 2702 00 25 3167 2704 09 25 3167 2705 08
Г-образные	Г-обр. 45 Г-обр. 67 Г-обр. 93 Г-обр. 122 Г-обр. 169	25 3167 2054 09 25 3167 2061 06 25 3167 2067 04 25 3167 2074 05 25 3167 2081 06
Муфтообразные	М-обр. 15 М-обр. 25 М-обр. 32 М-обр. 40 М-обр. 50	25 3167 0001 08 25 3167 0004 05 25 3167 0007 02 25 3167 0011 06 25 3167 0014 03
Составные	25-50 32-60 40-70 50-84 50-89	25 3167 0023 02 25 3167 0027 09 25 3167 0024 01 25 3167 0025 03 25 3167 0026 05
Манжетообразные	Манж.-обр. 1 Манж.-обр. 1	25 3167 1608 02 25 3167 1607 01
Конические	Кон. 15 Кон. 25 Кон. 32 Кон. 40 Кон. 50 Кон. 50-1 Кон. 80	25 3167 1601 08 25 3167 1602 07 25 3167 1603 06 25 3167 1604 05 25 3167 1605 04 25 3167 1606 03 25 3167 1609 01
Плоские	Пл. 80 Пл. 100 Пл. 150 Пл. 200 Пл. 250 Пл. 300 Пл. 400	25 3167 0807 00 25 3167 0811 04 25 3167 0814 01 25 3167 0817 09 25 3167 0821 02 25 3167 0824 04 25 3167 0827 07

(таблица в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)

(Введено дополнительно, Изм. № 1).
