ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПРОКЛАДКИ

КОНСТРУКЦИЯ И ОСНОВНЫЕ РАЗМЕРЫ

Packings. Design and basic dimensions

ГОСТ 24188-80

Группа Г18

ОКП 25 3167

Дата введения
1 июля 1981 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством монтажных и специальных строительных работ СССР.

Исполнители: М.Г. Скакунов, д-р техн. наук; В.И. Каптелов; Н.Н. Куликов; Р.И. Шарунова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 22.05.1980 № 2306.

3. Взамен ГОСТ 15915-74 и ГОСТ 15916-74.

4. Срок проверки — I квартал 1990 г.; периодичность проверки — 5 лет.

5. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 10007-80 ГОСТ 24201-80	5 6

6. Переиздание (май 1988 г.) с Изменением № 1, утвержденным в январе 1988 г. (ИУС 4-88).

Снято ограничение срока действия Постановлением Госстандарта СССР от 28.01.1988 № 155.

1. Настоящий стандарт распространяется на прокладки, применяемые для соединения стеклянных труб с гладкими концами.

2. Конструкция и основные размеры прокладок должны соответствовать указанным на черт. 1 и в табл. 1.

Для труб D_{\text{н}} = 45, 67, 93, 122 мм

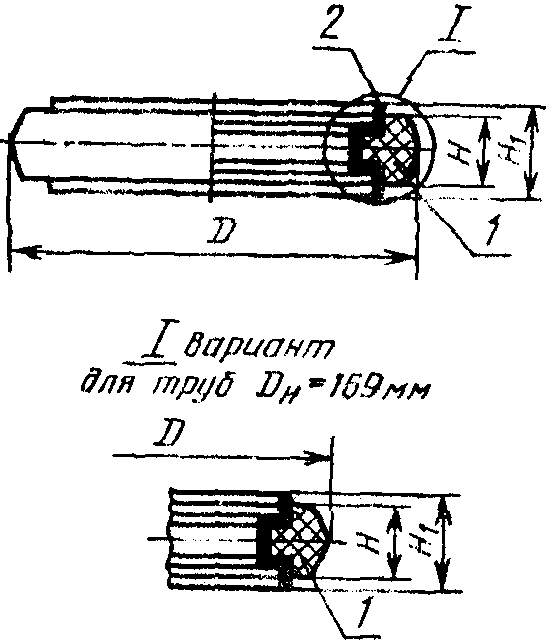

рис. 1

1 — Т-образная прокладка; 2 — оболочка

Черт. 1

Таблица 1

Размеры в мм

Условный проход D у	Наружный диаметр трубы D н	D	H	H 1	Масса, кг, не более
40	45	52	12	20	0,012
50	67	75	14	22	0,024
80	93	101	18	26	0,046
100	122	127	20	28	0,068
150	169	176	22	30	0,156

Пример условного обозначения прокладки для трубы наружным диаметром D_{\text{н}} = 45\text{мм} из пищевой резины:

Прокладка 45-П ГОСТ 24188-80

То же, из кислотощелочностойкой:

Прокладка 45-К ГОСТ 24188-80

То же, из теплостойкой:

Прокладка 45-Т ГОСТ 24188-80

3. Конструкция и основные размеры Т-образной прокладки должны соответствовать указанным на черт. 2 и в табл. 2.

Для труб D_{\text{н}} = 45, 67, 93, 122 мм

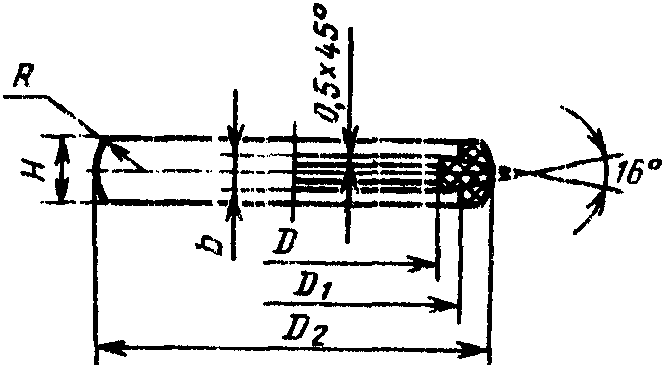

рис. 2

Для труб D_{\text{н}} = 169 мм

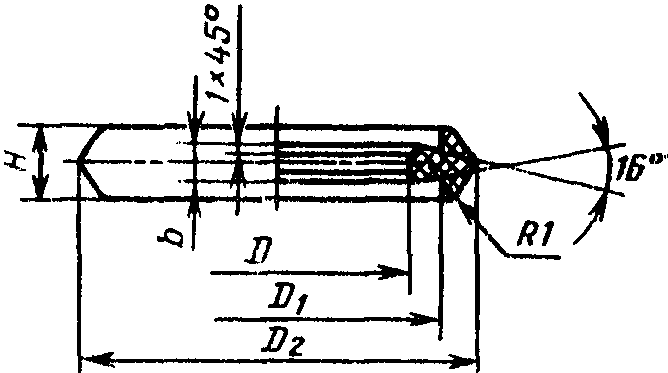

рис. 3

Черт. 2

Таблица 2

Размеры в мм

Условный проход D у	Наружный диаметр трубы D н	D	D 1	D 2	R	H	b	Масса <*>, кг, не более
40	45	37	43	52	8	12	5,0	0,01
50	67	57	65	75	10	14	5,5	0,02
80	93	78	89	101	12	18	6,0	0,04
100	122	105	117	127	15	20	7,0	0,06
150	169	148	164	176	-	22	8,0	0,14

<*> Для резины плотностью 1,26 г/см3.

Пример условного обозначения Т-образной прокладки для трубы наружным диаметром D_{\text{н}} = 45\text{мм} из пищевой резины:

Прокладка Т 45-П ГОСТ 24188-80

То же, из кислотощелочностойкой:

Прокладка Т 45-К ГОСТ 24188-80

То же, из теплостойкой:

Прокладка Т45-Т ГОСТ 24188-80

4. Конструкция и основные размеры защитных оболочек должны соответствовать указанным на черт. 3 и в табл. 3.

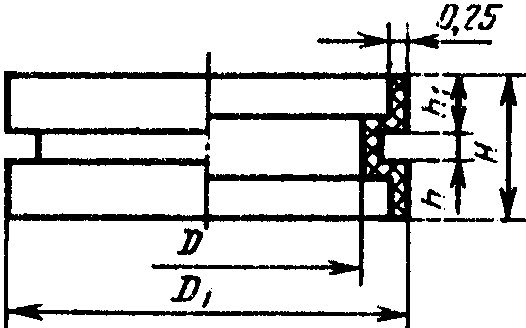

рис. 4

Черт. 3

Таблица 3

Размеры в мм

Условный проход D у	Наружный диаметр трубы D н	D	D 1	H	h	h 1	Масса, кг, не более
40	45	36	44	20	5,0	7,5	0,002
50	67	56	66	22	5,5	8,0	0,004
80	93	78	91	26	6,0	10,0	0,006
100	122	104	119	28	7,0	10,0	0,008
150	169	149	167	30	8,0	11,0	0,016

Пример условного обозначения оболочки для трубы наружным диаметром D_{\text{н}} = 45\text{мм} :

Оболочка 45 ГОСТ 24188-80

5. Материал Т-образных прокладок — резина по рабочим чертежам, утвержденным в установленном порядке; оболочек — фторопласт-4 по ГОСТ 10007-80.

6. Технические требования — по ГОСТ 24201-80.

Приложение

Справочное

Условное обозначение			Код ОКП и контрольное число
прокладки	Т-образной прокладки	оболочки	Код ОКП и контрольное число
45-П	Т45-П	- -	25 3167 2001 00 25 3167 2002 02
45-К	Т45-К	- -	25 3167 2003 09 25 3167 2004 08
45-Т	Т45-Т	- -	25 3167 2005 07 25 3167 2006 06
67-П	Т67-П	- -	25 3167 2007 05 25 3167 2008 04
67-К	Т67-К	- -	25 3167 2009 03 25 3167 2011 09
67-Т	Т67-Т	- -	25 3167 2012 08 25 3167 2013 07
93-П	Т93-П	- -	25 3167 2014 06 25 3167 2015 05
93-К	Т93-К	- -	25 3167 2016 04 25 3167 2017 03
93-Т	Т93-Т	- -	25 3167 2018 02 25 3167 2019 01
122-П	Т122-П	- -	25 3167 2021 07 25 3167 2022 06
122-К	Т122-К	- -	25 3167 2023 05 25 3167 2024 04
122-Т	Т122-Т	- -	25 3167 2025 03 25 3167 2026 02
169-П	Т169-П	- -	25 3167 2027 01 25 3167 2028 00
169-К	Т169-К	- -	25 3167 2029 07 25 3167 2031 05
169-Т — - - — - -	Т169-Т — - - — -	- — 45 67 93 122 169	25 3167 2032 04 25 3167 2033 03 25 3167 2701 01 25 3167 2702 00 25 3167 2703 08 25 3167 2704 09 25 3167 2705 08

(Введено дополнительно, Изм. № 1).
