ГОСТ 24186-80. Фланцы. Конструкция

Государственный комитет СССР по стандартам · № ГОСТ 24186-80Действующий акт

(утв. Постановлением Госстандарта СССР от 22.05.1980 № 2306)

(ред. от 29.11.1990)

Утвержден и введен в действие

Постановлением Госстандарта СССР от 22 мая 1980 г. № 2306

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ФЛАНЦЫ

КОНСТРУКЦИЯ

Plastic flanges on three tension hoops. Design and basic dimensions

ГОСТ 24186-80

Группа Г18

ОКП 48 3471

Дата введения 1 июля 1981 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством монтажных и специальных строительных работ СССР.

Исполнители: М.Г. Скакунов, д-р техн. наук; В.И. Каптелов; Н.Н. Куликов; Р.И. Шарунова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 22.05.1980 № 2306.

3. Взамен ГОСТ 15912-74.

4. Срок проверки — I квартал 1990 г.; периодичность проверки — 5 лет.

5. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 5689-79 ГОСТ 24201-80	3 4

6. Переиздание (май 1988 г.) с Изменением № 1, утвержденным в январе 1988 г. (ИУС 4-88).

Снято ограничение срока действия Постановлением Госстандарта СССР от 28.01.1988 № 155.

1. Настоящий стандарт распространяется на фланцы, применяемые для соединения стеклянных труб с гладкими концами.

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)

Требования настоящего стандарта являются обязательными.

(абзац введен Изменением № 2, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)

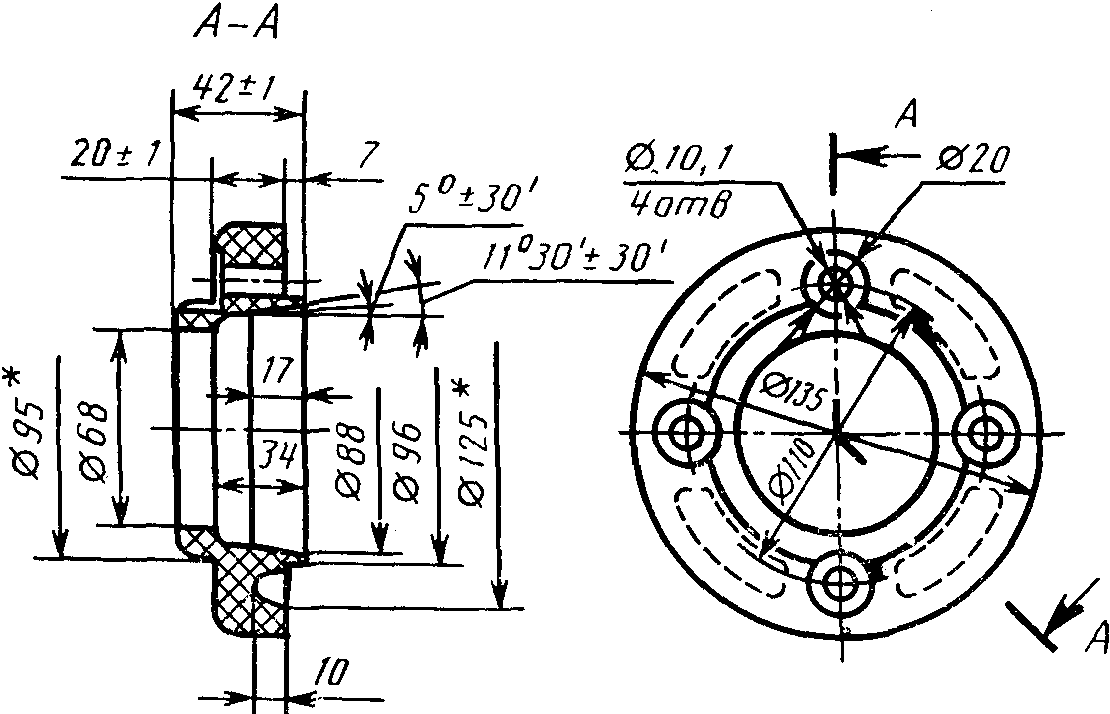

2. Конструкция и основные размеры фланцев должны соответствовать чертежу.

(п. 2 в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)

рис. 1

(чертеж в ред. Изменения № 2, утв. Постановлением
Госстандарта СССР от 29.11.1990 № 2977)

Таблица. Исключена с 1 июля 1991 года. - Изменение № 2, утв. Постановлением Госстандарта РФ от 29.11.1990 № 2977.

Пример условного обозначения фланца для трубы наружным диаметром D_{\text{н}} = 67\text{мм} :

Фланец 67 ГОСТ 24186-80

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)

3. Материал фланцев — пресс-материал ГСП-400 по нормативно-технической документации на него.

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)

4. Технические требования — по ГОСТ 24201-80.

Приложение

Справочное

Условное обозначение фланца	Код ОКП и контрольное число
67	48 3471 4001 03

(Введено дополнительно, Изм. № 1).
