ГОСТ 24184-80. Фланцы металлические. Конструкция

(утв. Постановлением Госстандарта СССР от 22.05.1980 № 2306)

(ред. от 29.11.1990)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ФЛАНЦЫ МЕТАЛЛИЧЕСКИЕ

КОНСТРУКЦИЯ

Flanges on two tension hoops. Design and basic dimensions

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством монтажных и специальных строительных работ СССР.

Исполнители: М.Г. Скакунов, д-р техн. наук; В.И. Каптелов; Н.Н. Куликов; Р.И. Шарунова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 22.05.1980 № 2306.

3. Взамен ГОСТ 19694-74.

4. Срок проверки — I квартал 1990 г.; периодичность проверки — 5 лет.

5. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 1412-85 ГОСТ 2685-75 ГОСТ 24201-80	4 4 5

6. Переиздание (май 1988 г.) с Изменениями № 1, 2, утвержденными в сентябре 1982 г., в январе 1988 г. (ИУС 1-83, 4-88). Снято ограничение срока действия Постановлением Госстандарта СССР от 28.01.1988 № 155.

1. Настоящий стандарт распространяется на фланцы, применяемые для соединения стеклянных труб.

(в ред. Изменения № 3, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)

Требования настоящего стандарта являются обязательными.

(абзац введен Изменением № 3, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)

2. Фланцы должны быть изготовлены четырех типов:

1 — фланцы на два натяжных кольца;

2 — три натяжных кольца;

(в ред. Изменения № 3, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)

3 — для труб с буртами;

(абзац введен Изменением № 3, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)

4 — переходные.

(абзац введен Изменением № 3, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)

3. Конструкция и основные размеры фланцев типов 1 и 2 должны соответствовать указанным на черт. 1 и в табл. 1.

(п. 3 в ред. Изменения № 3, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)

Тип 1

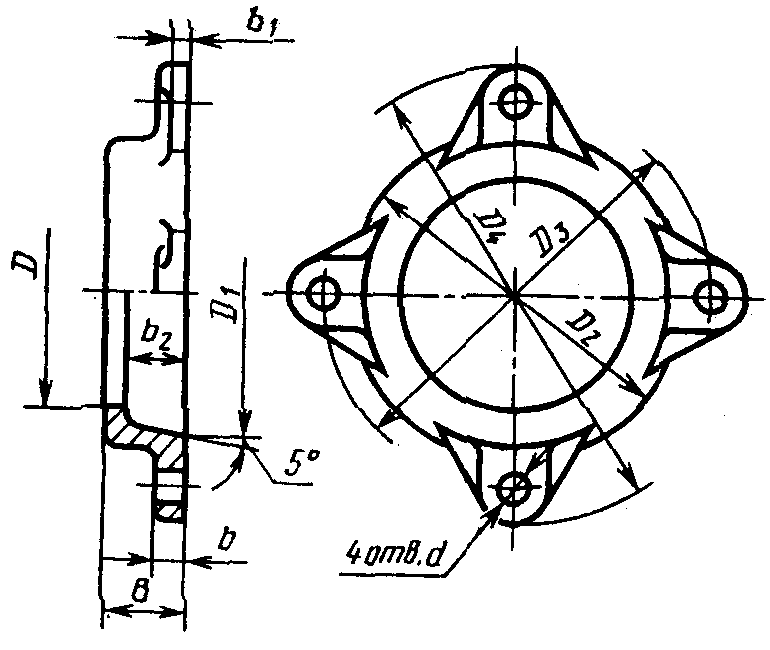

Для труб D_{\text{Н}} = 45 и 67 мм

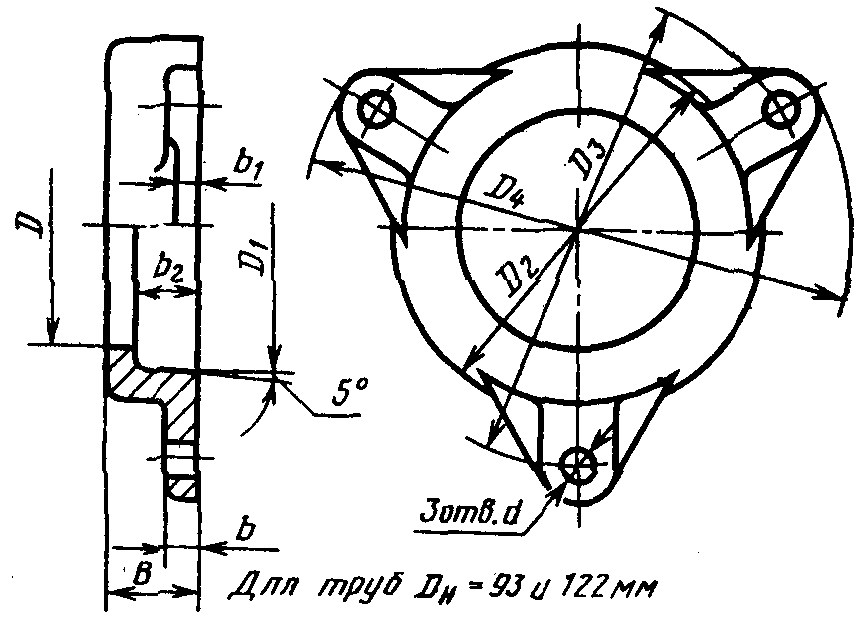

Для труб D_{\text{Н}} = 93 и 122 мм

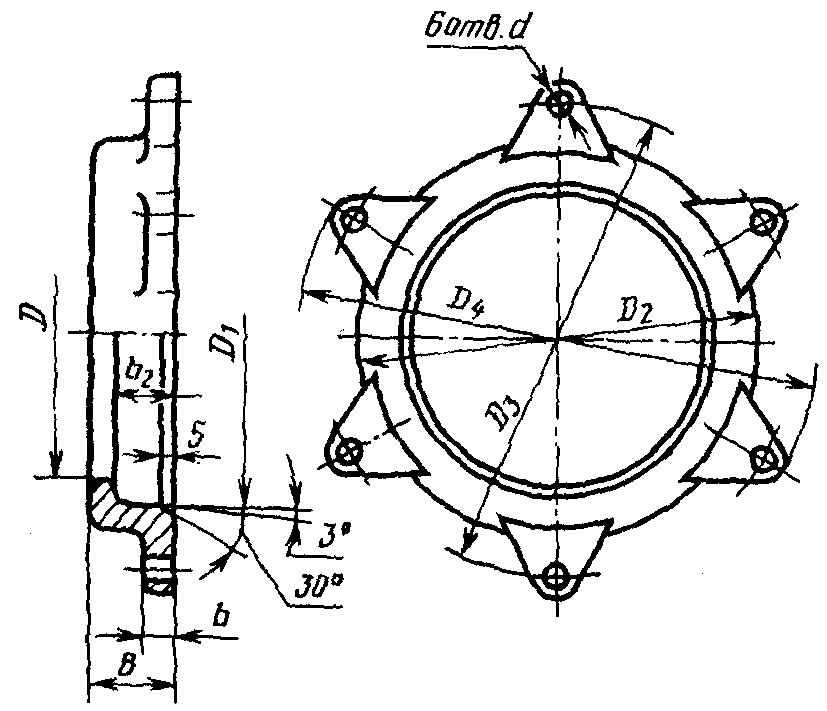

Для труб D_{\text{Н}} = 169 мм

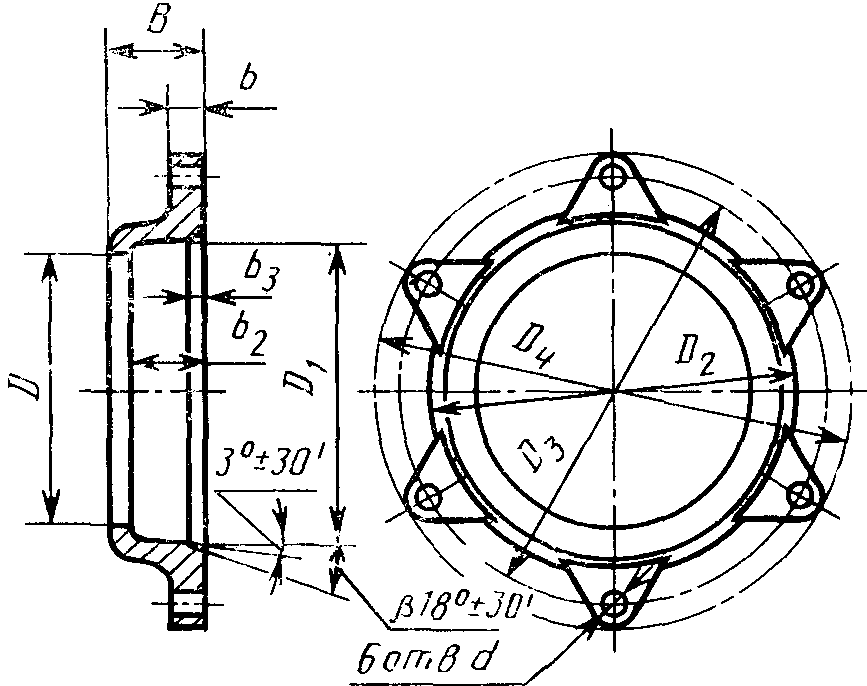

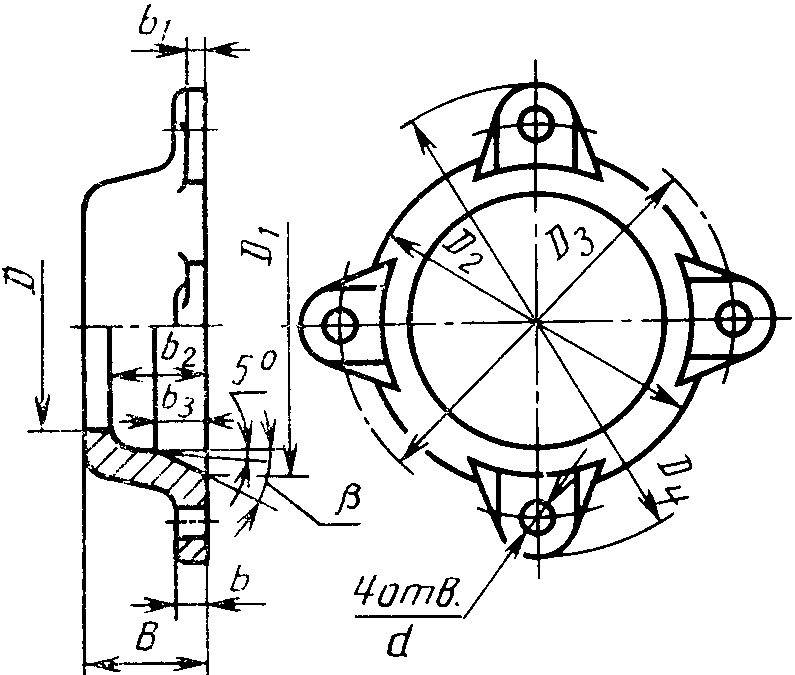

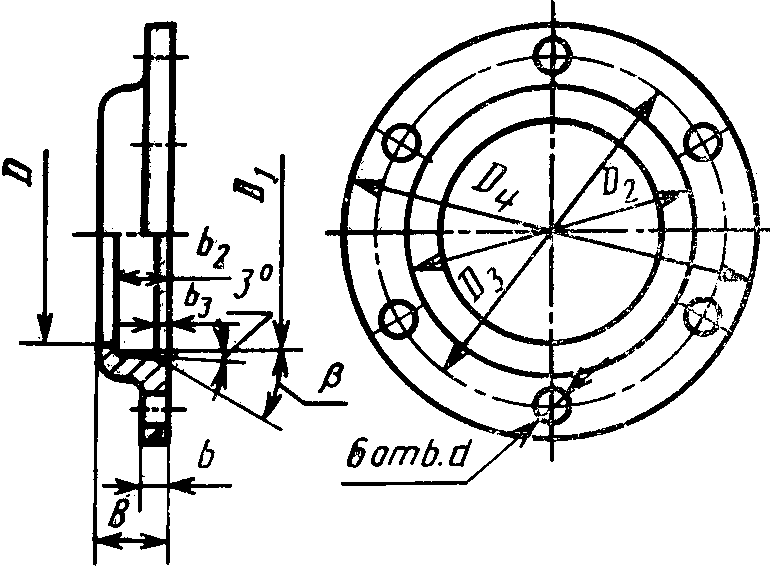

Тип 2

Госстандарта СССР от 29.11.1990 № 2977)

Размеры в мм

Исполнение	Условный проход	Наружный диаметр трубы D н	D	D 1	D 2		D 3	D 4	d	B	b		b 1		b 2	b 3	бета	Масса, кг, не более для		Номинальный диаметр резьбы болта
	D у				Материал						Материал
					Ч	Al					Ч	Al	Ч	Al				Ч	Al
1	40	45	46	57	68		88	102	7,6	22	8	9	6	7	18	-	-	0,30	0,11	6
2				61	70					32	10		8		26	12	8°	0,56	0,20
1	50	67	68	83	95		120	144	10,1	28	9	10	7	8	22	-	-	0,55	0,22	8
2				88	98					40	12		10		34	17	11°30'	0,75	0,30
1	80	93	94	110	125		148	172		29	10	11	8	9	22	-	-	0,90	0,40
2				114	126	124				40	12		10		34	13	18°	1,20	0,38
1	100	122	123	140	155		180	204		53	11	12	9	10	22	-	-	1,10	0,46
2				145	157	154				41	14		12		35	6	18°	1,40	0,41
1	150	169	170	198	-	223	250	280	12,1	53	-	12	-	-	45	5	30°	-	1,00	10
2				194	-	200	240	270	12	42			-	-	35	11	18°	-	1,40
					-	210												-	0,90
1	200	221	222	246	-	255	305	335			-		-	-				-	1,90

Примечание. Условные обозначения: Ч — чугун, Al — алюминиевый сплав с антикоррозионным покрытием.

Пример условного обозначения фланца исполнения 1 для трубы наружным диаметром D_{\text{н}} = 45 мм:

То же, исполнения 2:

(Измененная редакция, Изм. № 1).

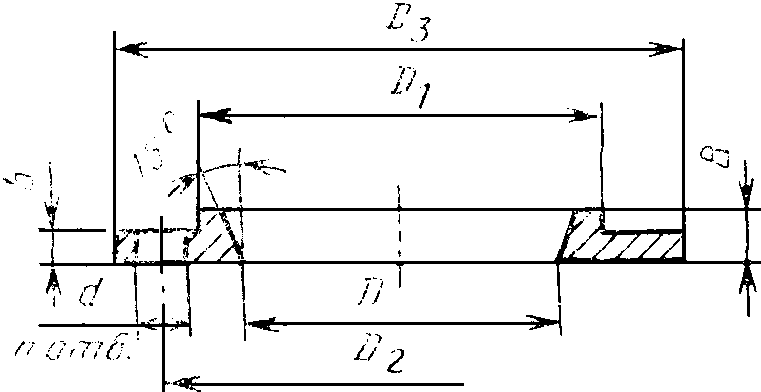

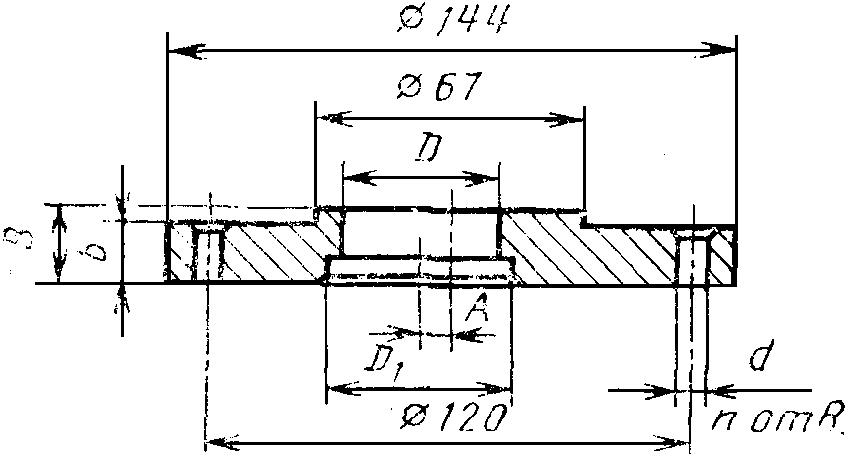

3а. Конструкция фланцев типов 3 и 4 должна соответствовать черт. 2 и табл. 2.

Размеры в мм

Тип фланца	Условный проход D у	D	D 1	D 2	D 3	B	A	b	d	n	Масса, кг, не более
3	15	29,0	40	48	63	8	-	5	7,0	3	0,037
	25	43,5	54	67	85	9			9,5		0,060
	32	50,0	64	77	95	10			10		0,070
	40	60,5	72	85	103	11		6			0,100
	50	72,5	85	100	122	12		7	12		0,140
				120	144				10,1	4	0,230
	80	106	120	148	172						0,250
4	40	40	45	-	-	14	8	10	10,5		1,220
	50	57	76				-				1,010

Пример условного обозначения изложить в новой редакции: «Пример условного обозначения фланца типа 1 для трубы D_{\text{у}} = 50 мм, D_{2} = 100 мм с антикоррозионным покрытием:»

То же, типа 2 для трубы D = 40 мм, D_{1} = 45 мм:

То же, типа 3 для трубы D_{\text{у}} = 50 мм, D_{2} = 100 мм с антикоррозионным покрытием:

Фланец 4-40-45 ГОСТ 24184-80».

(п. 3а введен Изменением № 3, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)

4. Материал фланцев — чугун марки СЧ 15 по ГОСТ 1412-85, алюминиевый сплав марки АК-7 по ГОСТ 1583-89, Сталь Ст.3 ГОСТ 380-88.

(в ред. Изменения № 3, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)

5. Технические требования — по ГОСТ 24201-80.

6. Коды ОКП приведены в Приложении.

(п. 6 введен Изменением № 3, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)

Приложение

Условное обозначение фланца	Код ОКП и контрольное число
1-45-68 Ч	48 3471 0001 08
1-67-95 Ч	48 3471 0002 07
1-93-125 Ч	48 3471 0003 06
1-93-155 Ч	48 3471 0004 05
1-45-68 Al	48 3471 2001 00
1-67-95 Al	48 3471 2002 08
1-93-125 Al	48 3471 2003 09
1-122-155 Al	48 3471 2004 08
1-169-223 Al	48 3471 2005 07
2-45-70 Ч	48 3471 0006 03
2-67-98 Ч	48 3471 0007 02
2-93-126 Ч	48 3471 0008 01
2-122-157 Ч	48 3471 0009 00
2-45-70 Al	48 3471 2006 06
2-67-98 Al	48 3471 2007 05
2-93-124 Al	48 3471 2008 04
2-122-154 Al	48 3471 2009 03
2-169-200 Al	48 3471 2011 09
2-169-210 Al	48 3471 2019 01
2-200-255 Al	48 3471 2021 07
3-15-48	48 3471 2012 08
3-25-67	48 3471 2013 07
3-32-77	48 3471 2014 06
3-40-85	48 3471 2015 05
3-50-100	48 3471 2016 04
3-50-120	48 3471 2017 03
3-80-148	48 3471 2018 02
4-40-45	48 3471 2022 06
4-57-76	48 3471 2023 05

---
