ГОСТ 24184-80. Фланцы на два натяжных кольца. Конструкция и основные размеры

(утв. Постановлением Госстандарта СССР от 22.05.1980 № 2306)

(ред. от 01.01.1988)

от 22 мая 1980 г. № 2306

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ФЛАНЦЫ НА ДВА НАТЯЖНЫХ КОЛЬЦА

КОНСТРУКЦИЯ И ОСНОВНЫЕ РАЗМЕРЫ

Flanges on two tension hoops. Design and basic dimensions

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством монтажных и специальных строительных работ СССР.

Исполнители: М.Г. Скакунов, д-р техн. наук; В.И. Каптелов; Н.Н. Куликов; Р.И. Шарунова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 22.05.1980 № 2306.

3. Взамен ГОСТ 19694-74.

4. Срок проверки — I квартал 1990 г.; периодичность проверки — 5 лет.

5. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 1412-85 ГОСТ 2685-75 ГОСТ 24201-80	4 4 5

6. Переиздание (май 1988 г.) с Изменениями № 1, 2, утвержденными в сентябре 1982 г., в январе 1988 г. (ИУС 1-83, 4-88). Снято ограничение срока действия Постановлением Госстандарта СССР от 28.01.1988 № 155.

1. Настоящий стандарт распространяется на фланцы на два натяжных кольца, применяемые для соединения стеклянных труб с гладкими концами.

2. Фланцы должны быть изготовлены двух исполнений:

1 — из чугуна;

2 — из алюминиевого сплава с антикоррозионным покрытием.

3. Конструкция и основные размеры фланцев должны соответствовать указанным на чертеже и в таблице.

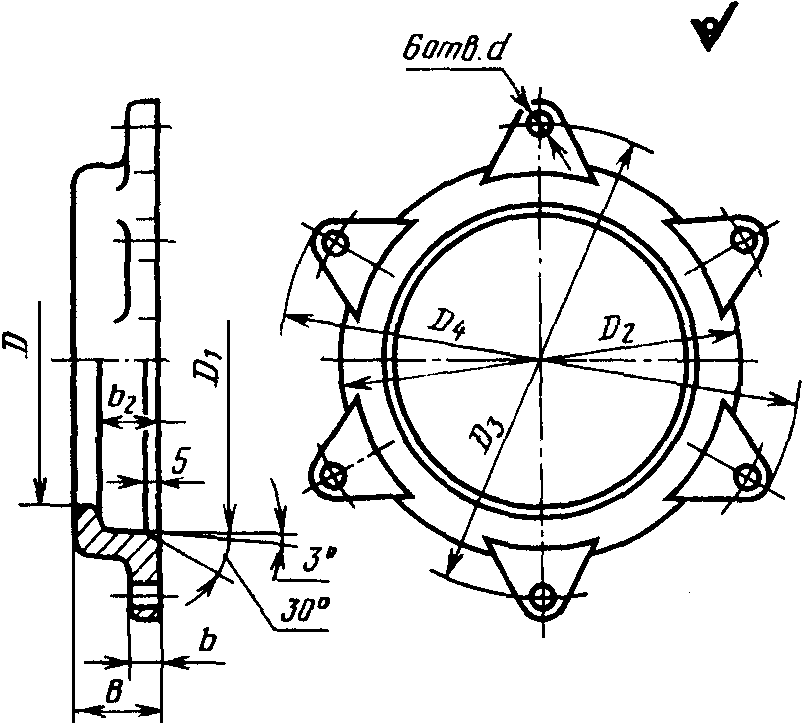

Чертеж

Размеры в мм

Условный проход	Наружный диаметр труб D н	D	D 1	D 2	D 3	D 4	d	B	b		b 1		b 2	Масса, кг, не более, для исполнения		Номинальный диаметр резьбы болта
D у									для исполнения
									1	2	1	2		1	2
40	45	46	57	68	88	102	7,6	22	8	9	6	7	18	0,30	0,11	6
50	67	68	83	95	120	144	10,1	28	9	10	7	8	22	0,55	0,22	8
80	93	94	110	125	148	172		29	10	11	8	9		0,90	0,40
100	122	123	140	155	180	204		53	11	12	9	10		1,10	0,46
150	169	170	198	223	250	280	12,1		-		-	-	45	-	1,00	10

Пример условного обозначения фланца исполнения 1 для трубы наружным диаметром D_{\text{н}} = 45 мм:

То же, исполнения 2:

Фланец 2-45 ГОСТ 24184-80

(Измененная редакция, Изм. № 1).

4. Материал фланцев — чугун марки СЧ 15 по ГОСТ 1412-85, алюминиевый сплав марки АК-7 по ГОСТ 2685-75.

5. Технические требования — по ГОСТ 24201-80.

Приложение

Справочное

Условное обозначение фланца	Код ОКП и контрольное число
1-45	48 3471 0001 08
1-67	48 3471 0002 07
1-93	48 3471 0003 06
1-122	48 3471 0004 05
1-169	48 3471 0005 04
2-45	48 3471 2001 00
2-67	48 3471 2002 08
2-93	48 3471 2003 09
2-122	48 3471 2004 08
2-169	48 3471 2005 07

(Введено дополнительно, Изм. № 2).

---
