Введен в действие
Постановлением Госстандарта СССР

от 25 апреля 1980 г. № 1891

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ДЕТАЛИ КРЕПЛЕНИЯ ТРУБОПРОВОДОВ

ХОМУТЫ ОДНОСТОРОННИЕ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Pipe-line fastening parts. Single-sided clamps. Design and dimensions

ГОСТ 24139-80

Группа Г38

ОКП 12 8001

Постановлением Государственного комитета СССР по стандартам от 25 апреля 1980 г. № 1891 срок введения установлен с 01.01.1981.

Проверен в 1985 г. Постановлением Госстандарта от 16.10.1985 № 3332 срок действия продлен до 01.01.1991.

Взамен ГОСТ 16692-71.

Переиздание. Апрель 1988 г.

1. Настоящий стандарт распространяется на односторонние хомуты диаметром D от 14 до 200 мм.

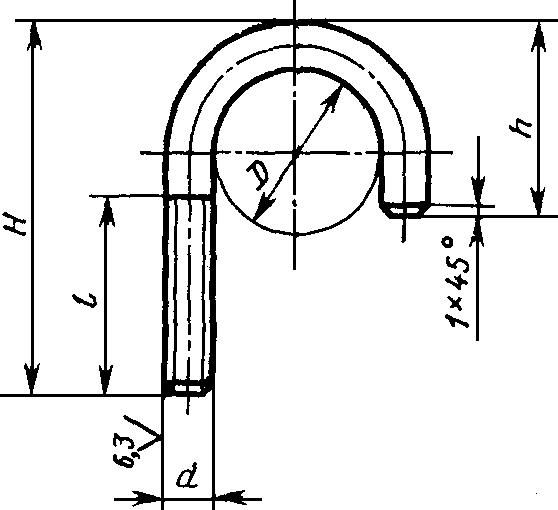

2. Конструкция и размеры односторонних хомутов должны соответствовать указанным на чертеже и в таблице.

рис. 1

Размеры, мм

D	H	h	d	l, не менее	Масса, кг	Применяемость
D	+/- 1		d	l, не менее	Масса, кг
14	38	18	М6	25	0,014
16	40	19			0,015
18	42	20			0,016
20	45	21			0,017
22	55	24	М8	34	0,035
25	57	25			0,037
28	60	27			0,039
32	65	29			0,043
36	68	31			0,046
40	72	38			0,052
45	77	40			0,060
50	90	45	М10	40	0,098
55	95	48			0,105
60	100	50			0,111
65	105	52			0,117
70	115	57	М12	50	0,186
75	120	60			0,193
80	125	62			0,202
85	130	65			0,212
90	135	67			0,219
95	140	70			0,230
100	145	72			0,239
105	150	80			0,249
110	155	82			0,262
115	160	85			0,271
120	180	91	М16	60	0,525
125	185	94			0,541
130	190	96			0,558
135	195	98			0,572
140	200	101			0,590
145	205	104			0,607
150	210	106			0,623
155	215	114			0,648
160	220	116			0,662
165	225	118			0,678
170	230	121			0,696
175	235	124			0,713
180	240	126			0,729
185	245	128			0,744
190	250	131			0,762
195	255	134			0,779
200	260	136			0,795

Пример условного обозначения одностороннего хомута D = 50 мм из стали марки ВСт3сп с покрытием Ц9.хр:

Хомут 50-ВСт3сп-Ц9.хр. ГОСТ 24139-80

3. Допуск параллельности и перекос осей поверхности d не должны быть более 2 мм.

4. Технические требования — по ГОСТ 24140-80.
