Введен в действие
Постановлением Госстандарта СССР

от 25 апреля 1980 г. № 1891

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ДЕТАЛИ КРЕПЛЕНИЯ ТРУБОПРОВОДОВ

СКОБЫ ЧЕТЫРЕХМЕСТНЫЕ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Pipe-line fastening parts. Four-seat cramps. Design and dimensions

ГОСТ 24136-80

Группа Г38

ОКП 12 8001

Постановлением Государственного комитета СССР по стандартам от 25 апреля 1980 г. № 1891 срок введения установлен с 01.01.1981.

Проверен в 1985 г. Постановлением Госстандарта от 16.10.1985 № 3332 срок действия продлен до 01.01.1991.

Взамен ГОСТ 16690-71.

Переиздание. Апрель 1988 г.

1. Настоящий стандарт распространяется на четырехместные скобы диаметром D от 4 до 50 мм.

2. Конструкция и размеры четырехместных скоб должны соответствовать указанным на чертеже и в таблице.

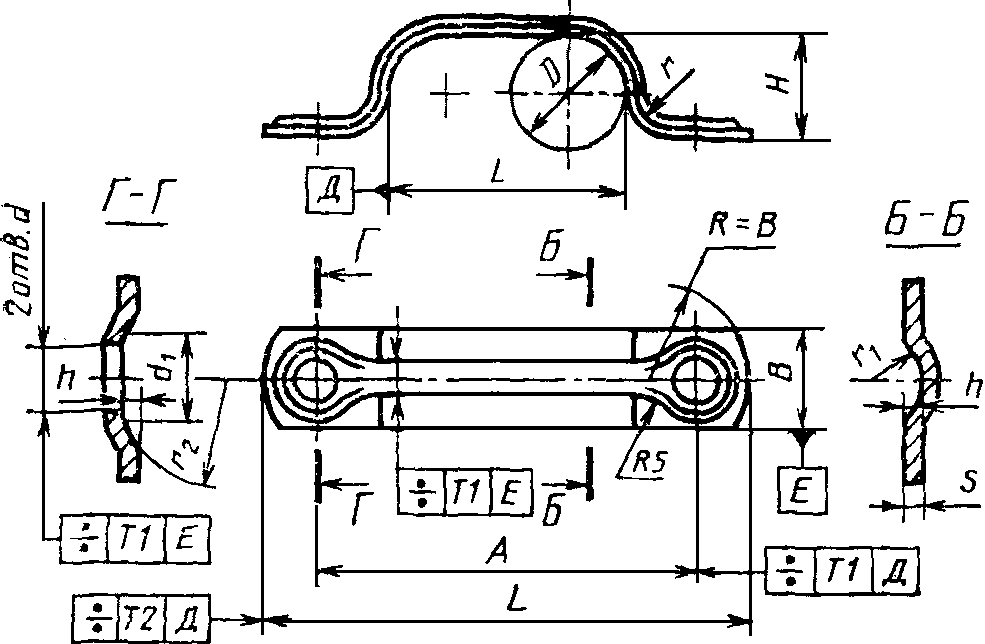

Исполнение 1

рис. 1

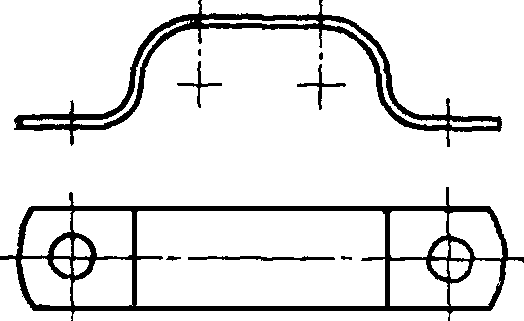

Исполнение 2

рис. 2

Примечания. 1. Все размеры, кроме размеров B и s, обеспечиваются инструментом.

2. Отклонение от центра радиуса R относительно оси поверхностей E не должно быть более 1 мм.

Размеры, мм

D	A +/- 0,5	B x s для исполнений		H	L	d H14	d 1	h	l		r	r 1	r 2	Масса 1000 шт., кг, для исполнений		Применяемость для исполнений
D	A +/- 0,5	1	2	H	L	d H14	d 1	h	Номин.	Пред. откл.	r	r 1	r 2	1	2	1	2
4	34	16 x 1,0	16 x 2	3	50	5,8	9	1,0	16	0,6	3	2	10	6,2	12,4
5	37			4	53				20					6,7	13,4
6	44			5	60				24					7,5	15,0
8	50			6	66				32					8,5	17,0
10	58			8	74				40					10,1	20,2
12	66			10	82				48					11,5	23,0
14	80	18 x 1,6	18 x 3	12	98	7,0	10	1,4	56		5	3		24,9	46,6
16	88			14	106				64					27,4	51,2
18	96			16	114				72					29,9	55,9
20	110			18	128				85					33,8	63,2
22	125	22 x 1,6	22 x 3	20	147	9,0	14		90					46,7	87,3
25	140			22	162				105					51,8	96,9
28	150			24	172				115	1,0				55,3	103,4
32	165			28	187				130					61,1	114,2
36	180			32	202				145					66,8	124,9
40	200	30 x 2,0	30 x 3	35	230			2,0	165		6	4	16	129,8	194,7
45	220			40	250				185					142,1	213,1
50	240			45	270				205					156,0	234,0

Пример условного обозначения четырехместной скобы исполнения 1 D = 20 мм из стали марки 20 с покрытием Ц9.хр:

Скоба 1-20-20-Ц9.хр ГОСТ 24136-80

То же, исполнение 2 из стали марки 12Х18Н10Т с покрытием Хим.Пас.:

Скоба 2-20-12Х18Н10Т-Хим.Пас. ГОСТ 24136-80

3. Технические требования — по ГОСТ 24140-80.
