ГОСТ 24135-80. Детали крепления трубопроводов. Скобы трехместные. Конструкция и размеры

(введен в действие Постановлением Госстандарта СССР от 25.04.1980 № 1891)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ДЕТАЛИ КРЕПЛЕНИЯ ТРУБОПРОВОДОВ

СКОБЫ ТРЕХМЕСТНЫЕ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Pipe-line fastening parts. Three-seat cramps. Design and dimensions

ГОСТ 24135-80

ОКП 12 8001

Постановлением Государственного комитета СССР по стандартам от 25 апреля 1980 г. № 1891 срок введения установлен с 01.01.1981.

Проверен в 1985 г. Постановлением Госстандарта от 16.10.1985 № 3332 срок действия продлен до 01.01.1991.

Взамен ГОСТ 16689-71.

Переиздание. Апрель 1988 г.

1. Настоящий стандарт распространяется на трехместные скобы диаметром D от 4 до 50 мм.

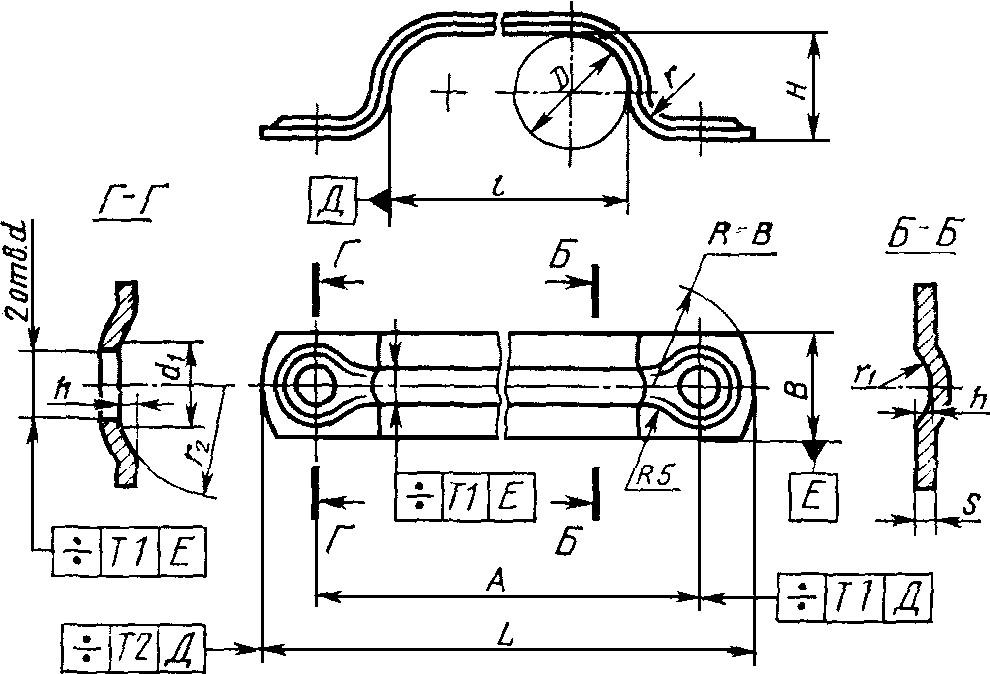

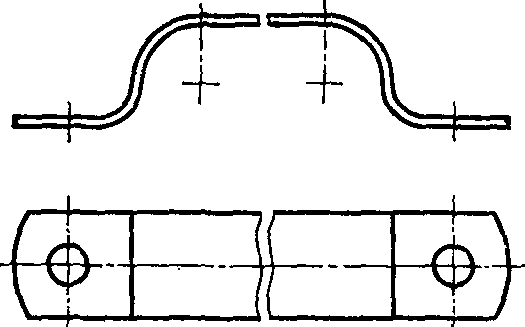

2. Конструкция и размеры трехместных скоб должны соответствовать указанным на чертеже и в таблице.

Примечания. 1. Все размеры, кроме размеров B и s, обеспечиваются инструментом.

2. Отклонение от центра радиуса R относительно оси поверхностей E не должно быть более 1 мм.

Размеры, мм

D	A +/- 0,5	B x s для исполнений		H	L	d H14	d 1	h	l		r	r 1	r 2	Масса 1000 шт., кг, для исполнений		Применяемость для исполнений
		1	2						Номин.	Пред. откл.				1	2	1	2
4	30	16 x 1,0	16 x 1,6	3	46	5,8	9	1,0	12	+/- 0,6	3	2	10	5,7	9,1
5	32			4	48				15					6,1	9,8
6	38		16 x 2	5	54				18					6,8	13,6
8	42			6	58				24					7,7	15,4
10	48			8	64				30					8,9	17,8
12	55			10	71				37					10,1	20,2
14	67	18 x 1,6	18 x 3	12	85	7,0	10	1,4	43		5	3	10	21,9	40,9
16	73			14	91				49					24,1	45,1
18	78			16	96				54					25,6	47,9
20	85			18	102				61					27,9	52,2
22	100	22 x 1,6	22 x 3	20	122	9,0	14		70					38,8	72,6
25	108			22	130				78					42,9	80,2
28	118			24	140				88					46,5	86,9
32	130			28	152				100					51,5	96,3
36	140			32	162				110					55,7	104,2
40	160	30 x 2,0	30 x 3	30	190			2,0	125	+/- 1,0	6	4	16	111,0	166,5
45	175			40	205				140					120,9	181,9
50	190			45	220				155					132,5	198,7

Пример условного обозначения трехместной скобы исполнения 1 D = 20 мм из стали марки 08кп с покрытием Хим.фос.прм:

То же, исполнения 2 из стали марки 12Х18Н10Т с покрытием Хим.Пас.:

Скоба 2-20-12Х18Н10Т-Хим.Пас. ГОСТ 24135-80

3. Технические требования — по ГОСТ 24140-80.

---
