Введен в действие
Постановлением Госстандарта СССР

от 25 апреля 1980 г. № 1891

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СССР

ДЕТАЛИ КРЕПЛЕНИЯ ТРУБОПРОВОДОВ

СКОБЫ ОДНОМЕСТНЫЕ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Pipe-line fastening parts. Single-seat cramps. Design and dimensions

ГОСТ 24133-80

Группа Г38

ОКП 12 8001

Взамен ГОСТ 16686-71

Постановлением Государственного комитета СССР по стандартам от 25 апреля 1980 г. № 1891 срок введения установлен с 01.01.1981.

Проверен в 1985 г. Постановлением Госстандарта от 16.10.1985 № 3332 срок действия продлен до 01.01.1991.

Переиздание. Апрель 1988 г.

1. Настоящий стандарт распространяется на одноместные скобы диаметром D от 6 до 150 мм.

2. Конструкция и размеры одноместных скоб должны соответствовать указанным на чертеже и в таблице.

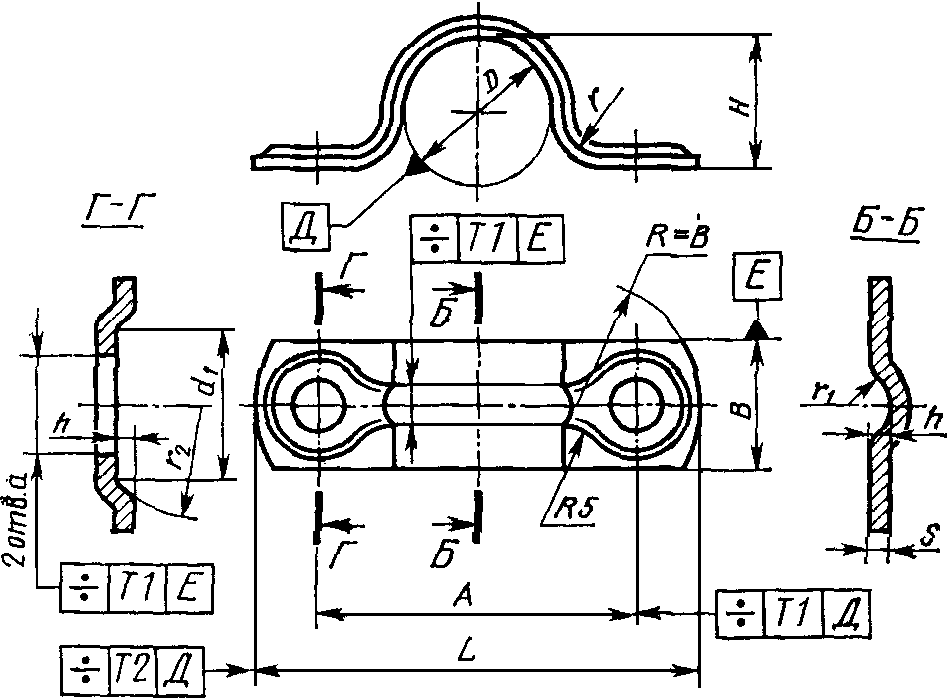

Исполнение 1

рис. 1

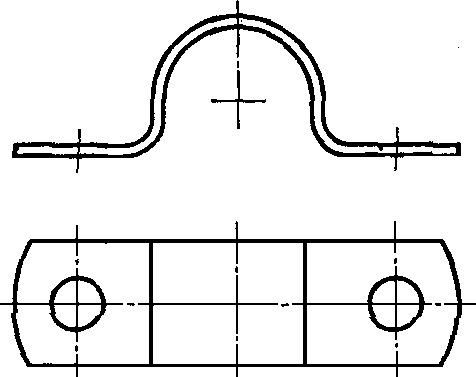

Исполнение 2

рис. 2

Примечания. 1. Все размеры, кроме размеров B и s, обеспечиваются инструментом.

2. Отклонение от центра радиуса R относительно оси поверхности E не должно быть более 1 мм.

Размеры, мм

D	A +/- 0,5	B x s для исполнений		H	L	d H14	d 1	h	r	r 1	r 2	Масса 1000 шт., кг, для исполнений		Применяемость для исполнений
D	A +/- 0,5	1	2	H	L	d H14	d 1	h	r	r 1	r 2	1	2	1	2
6	24	16 x 1,0	16 x 2	5	40	5,8	9	1,0	3	2	10	5,3	10,6
8	26			6	42							5,7	11,4
10	28			8	44							6,4	12,8
12	30			10	46							7,0	14,0
14	38	18 x 1,6	18 x 3	12	56	7,0	10	1,4	5	3	10	15,4	28,8
16	40			14	58							16,6	31,0
18	42			16	60							17,7	33,1
20	45			18	63							19,1	35,7
22	52	22 x 1,6	22 x 3	20	74	9,0	14					26,6	49,7
25	55			22	77							28,3	52,9
28	58			24	80							29,9	55,9
32	62			28	84							32,7	61,1
36	65			32	87							35,3	66,0
40	75	30 x 2,0	30 x 3	35	105			2,0	6	4	16	71,1	106,7
45	78			40	108							76,3	114,5
50	85			45	115							83,2	124,8
55	90			50	120	11,0	16	2				88,3	132,5
60	95			55	125							94,3	141,5
65	105			60	135							102,7	154,1
70	110	-		60	140		-	-		-	-	-	156,6
75	115			65	145								165,1
80	125		30 x 4	70	155	13,0							234,7
85	130			75	160								246,7
90	135			80	165								258,9
95	140			85	170								270,9
100	145			90	175								283,1
105	150			95	180								295,2
110	155			100	185								307,3
115	170		40 x 4	105	210	17,0							452,6
120	170			110	210								456,9
125	180			115	220								479,0
130	180			120	220								489,0
135	190			125	230								511,6
140	190			130	230								521,7
145	200			135	240								543,8
150	200			140	240								553,7

Пример условного обозначения одноместной скобы исполнения 1 D = 25 мм из стали марки 20 с покрытием Ц9.хр:

Скоба 1-25-20-Ц9.хр ГОСТ 24133-80

То же, исполнения 2 из стали марки 12Х18Н10Т с покрытием Хим.Пас.:

Скоба 2-25-12Х18Н10Т-Хим.Пас. ГОСТ 24133-80

3. Технические требования — по ГОСТ 24140-80.
