Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 8 апреля 1980 г. № 1586

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ С ВРЕЗАЮЩИМСЯ КОЛЬЦОМ ПРОХОДНЫЕ

КОНСТРУКЦИЯ

Passage tube connections with cut ring. Construction

ГОСТ 24072-80

Группа Г18

ОКП 41 9300

(код введен Изменением № 1, утв. Постановлением Госстандарта СССР от 26.10.1989 № 3203)

Взамен ГОСТ 15764-70 и ГОСТ 21838-76

Постановлением Государственного комитета СССР по стандартам от 8 апреля 1980 г. № 1586 срок действия установлен

с 1 июля 1981 года до 1 июля 1991 года

Несоблюдение стандарта преследуется по закону

РАЗРАБОТАНЫ Государственным комитетом СССР по стандартам

ИСПОЛНИТЕЛИ

Б.В. Максимовский (руководитель темы); Г.В. Поляков, канд. техн. наук; С.А. Суховодова

ВНЕСЕНЫ Государственным комитетом СССР по стандартам

УТВЕРЖДЕНЫ И ВВЕДЕНЫ В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 8 апреля 1980 г. № 1586

1. Настоящий стандарт распространяется на проходные соединения трубопроводов с врезающимся кольцом с углом конуса штуцера 24°.

(п. 1 в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 26.10.1989 № 3203)

2. Конструкция и основные размеры соединений трубопроводов должны соответствовать указанным на чертеже и в таблице.

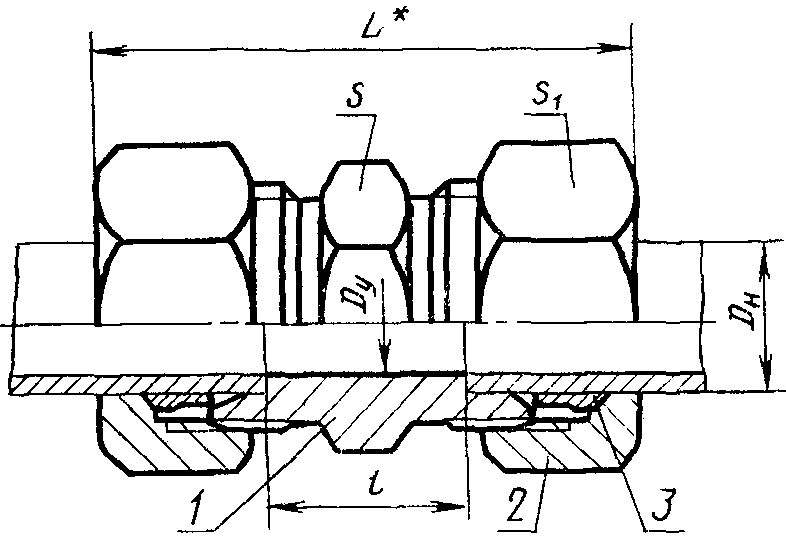

рис. 1

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 26.10.1989 № 3203)

<*> Размер для справок.

1 — штуцер по ГОСТ 21856-78; 2 — накидная гайка по ГОСТ 23353-78; 3 — врезающееся кольцо по ГОСТ 23354-78

Размеры в мм	Группа	Наружный диаметр трубы Dн	Условный проход Dу	L	l		Размеры «под ключ»
Размеры в мм	Группа	Наружный диаметр трубы Dн	Условный проход Dу	L	Масса 1000 шт., кг, не более	S	Размеры «под ключ»
S1	1	4	2,5	32	12	9	10
	17	5	3,0	34	9	12	12
	24	6	3,0	34		12	4,0
	24	8	6,0	36		12	14
30	2	6	4,0	40		12	10
	37	8	6,0	41	11	14	17
	53	10	8,0	44	13	17	19
	70	12	10,0	46	14	19	22
	91	15	12,0	50	16	22	27
	153	15		(16)	15	24	30
	184	18		15,0	16	27	32
	212	22	20,0	56	20	32	36
	290	28	25,0	59	21	41	41
	364	(34)	32,0	67	20	46	50
	587	(34)	32,0	67	20	46	35
	576	42	40,0	70	21	55	60
853 (в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 26.10.1989 № 3203)
3	6	3,0	46	16	14	17	66
	8	4,0	48	18	17	19	84
	10	5,0	51	17	19	22	114
	12	6,0	54	19	22	24	140
	14	8,0	61	22	24	27	185
	16	10,0	61	21	27	30	239
	20	12,0	69	23	32	36	386
	25	15,0	77	26	41	46	724
	30	20,0	84	27	46	50	866
	38	25,0	94	29	55	60	1313

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 26.10.1989 № 3203)

Примечание. 1. Размер L указан при затянутом состоянии соединения.

2. Размеры, приведенные в скобках, непредпочтительны.

(примечание 2 введено Изменением № 1, утв. Постановлением Госстандарта СССР от 26.10.1989 № 3203)

Пример условного обозначения соединения группы 1 с Dн = 8 мм:

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 26.10.1989 № 3203)

Соединение 1 — 8 ГОСТ 24072-80

3. Условные давления для каждой группы соединений приведены в ГОСТ 22525-77, рекомендуемое приложение 1.

4. Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование и хранение — по ГОСТ 15763-75.
