ГОСТ 24072-80. Государственный стандарт Союза ССР. Соединения трубопроводов с врезающимся кольцом проходные. Конструкция и основные размеры

Государственный комитет СССР по стандартам · № ГОСТ 24072-80Действующий акт

(утв. и введен в действие Постановлением Госстандарта СССР от 08.04.1980 № 1586)

Примечание

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Ограничение срока действия снято по Протоколу № 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации («ИУС», № 11, 1995). Документ утрачивает силу с 1 июля 1991 года. Документ введен в действие с 1 июля 1981 года. Взамен ГОСТ 15764-70, ГОСТ 21838-76.

Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 8 апреля 1980 г. № 1586

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ С ВРЕЗАЮЩИМСЯ КОЛЬЦОМ ПРОХОДНЫЕ

КОНСТРУКЦИЯ И ОСНОВНЫЕ РАЗМЕРЫ

Passage tube connections with cut ring. Construction and basic dimensions

ГОСТ 24072-80

Группа Г18

Взамен ГОСТ 15764-70 и ГОСТ 21838-76

Постановлением Государственного комитета СССР по стандартам от 8 апреля 1980 г. № 1586 срок действия установлен

с 1 июля 1981 года до 1 июля 1991 года

Несоблюдение стандарта преследуется по закону

РАЗРАБОТАНЫ Государственным комитетом СССР по стандартам

ИСПОЛНИТЕЛИ

Б.В. Максимовский (руководитель темы); Г.В. Поляков, канд. техн. наук; С.А. Суховодова

ВНЕСЕНЫ Государственным комитетом СССР по стандартам

УТВЕРЖДЕНЫ И ВВЕДЕНЫ В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 8 апреля 1980 г. № 1586

1. Настоящий стандарт распространяется на проходные соединения трубопроводов с врезающимся кольцом, работающие в условиях неагрессивных сред при температуре от 233 К (минус 40 °C) до 393 К (плюс 120 °C).

2. Конструкция и основные размеры соединений трубопроводов должны соответствовать указанным на чертеже и в таблице.

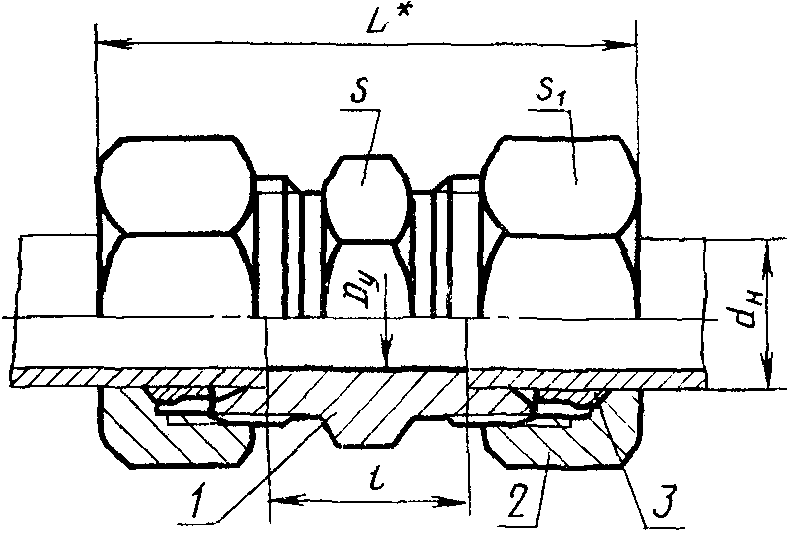

рис. 1

<*> Размер для справок.

1 — штуцер по ГОСТ 21856-78; 2 — накидная гайка по ГОСТ 23353-78; 3 — врезающееся кольцо по ГОСТ 23354-78

Размеры в мм

Группа	Наружный диаметр трубы dн	Условный проход Dу	L	l	Размеры «под ключ»		Масса 1000 шт., кг, не более
Группа	Наружный диаметр трубы dн	Условный проход Dу	L	l	S	S1	Масса 1000 шт., кг, не более
1	4	2,5	32	12	9	10	31
	5	3,0	34	9	12	12	37
	6	4,0	34	9		12	39
	8	6,0	36	12		14	48
2	6	4,0	40	10		14	49
	8	6,0	41	11	14	17	68
	10	8,0	44	13	17	19	86
	12	10,0	46	14	19	22	112
	16	12,0	50	15	24	30	207
	18	15,0	50	16	27	32	253
	22	20,0	56	20	32	36	322
	28	25,0	59	21	41	41	412
	34	32,0	67	20	46	50	683
	42	40,0	70	21	55	60	912
3	6	3,0	46	16	14	17	75
	8	4,0	48	18	17	19	108
	10	5,0	51	17	19	22	133
	12	6,0	54	19	22	24	146
	14	8,0	61	22	24	27	193
	16	10,0	61	21	27	30	243
	20	12,0	69	23	32	36	291
	25	15,0	77	26	41	46	730
	30	20,0	84	27	46	50	911
	38	25,0	94	29	55	60	1343

Примечание. Размер L указан при затянутом состоянии соединения.

Пример условного обозначения соединения группы 1 с dн = 8 мм:

Соединение 1 — 8 ГОСТ 24072-80

3. Условные давления для каждой группы соединений приведены в ГОСТ 22525-77, рекомендуемое приложение 1.

4. Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование и хранение — по ГОСТ 15763-75.
