ГОСТ 24053-80*. Плиты древесно-стружечные. Детали мебельные. Метод определения покоробленности
(введен в действие Постановлением Госстандарта СССР от 28.03.1980 № 1409)
(ред. от 04.02.1992)
Внимание
Документ утратил силу с 01.04.2022 в связи с изданием Приказа Росстандарта от 24.08.2021 № 781-ст. Взамен введен в действие ГОСТ 24053-2021. Документ утратил силу с 01.04.2022 в связи с изданием Приказа Росстандарта от 24.08.2021 № 781-ст. Взамен введен в действие ГОСТ 24053-2021. С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Ограничение срока действия снято Постановлением Госстандарта СССР от 04.02.1992 № 104 («ИУС», № 5, 1992). Изменение № 2, утв. Постановлением Госстандарта СССР от 04.02.1992 № 104, введено в действие с 01.07.1992.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ 24053-80*"]:::rst click n0 "https://bukva.ai/docs/gost-24053-80-gosstandart-sssr" "ГОСТ 24053-80*. Плиты древесно-стружечные. Детали мебельные. Метод определения покоробленности (введен в действие Постановлением Госстандарта СССР от 28.03.1980 N 1409)" n1["ГОСТ 24053-2021"]:::doc click n1 "https://bukva.ai/docs/standart-gost-24053-2021" "ГОСТ 24053-2021. Межгосударственный стандарт. Плиты древесно-стружечные и древесно-волокнистые. Детали мебельные. Метод определения покоробленности (введен в действие Приказом Росс" n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
от 28 марта 1980 г. № 1409
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛИТЫ ДРЕВЕСНО-СТРУЖЕЧНЫЕ. ДЕТАЛИ МЕБЕЛЬНЫЕ
МЕТОД ОПРЕДЕЛЕНИЯ ПОКОРОБЛЕННОСТИ
Wood particle boards. Details for furniture. Method for determination of warpage
Постановлением Государственного комитета СССР по стандартам от 28 марта 1980 г. № 1409 срок введения установлен с 01.01.1981.
Проверен в 1985 г. Постановлением Госстандарта от 23.04.1985 № 1150 срок действия продлен до 01.01.1991.
Переиздание (сентябрь 1986 г.) с Изм. № 1, утв. в апреле 1985 г. (ИУС 7-85).
Настоящий стандарт распространяется на древесно-стружечные плиты, заготовки и детали из них, а также щитовые мебельные детали из древесно-стружечных плит и других древесных материалов (далее — щитовые детали) и устанавливает метод определения их покоробленности.
(вводная часть в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 04.02.1992 № 104)
1. ОТБОР ОБРАЗЦОВ
1.1 Отбор образцов — по ГОСТ 10633-78.
При определении покоробленности щитовых деталей в собранном изделии мебели — по ГОСТ 16371-84.
(абзац введен Изменением № 2, утв. Постановлением Госстандарта СССР от 04.02.1992 № 104)
1.2. Покоробленность древесно-стружечных плит определяют на образцах размером 1200 x 650 x S, где S — толщина плиты, мм.
Образец вырезают так, чтобы его длина располагалась вдоль короткой стороны полноформатной древесно-стружечной плиты.
1.3. Покоробленность деталей и заготовок определяют на деталях размером по длине и ширине не менее 250 мм.
(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 04.02.1992 № 104)
2. АППАРАТУРА
2.1. Прибор для контроля покоробленности (черт. 1) с двойной базой: \text{Б}_{1} = 610 мм и \text{Б}_{2} = 200 мм, представляющий собой жесткую балку с тремя опорами для каждой базы и индикатором часового типа по ГОСТ 577-68 с ценой деления 0,01 мм и диапазоном измерения от 0 до 10 мм.
Схема прибора для контроля покоробленности

1 — балка прибора; 2 — индикатор; A, B, C — опоры с базой
измерения стрелы прогиба \text{Б}_{1} ; D, E, G — опоры с базой
измерения стрелы прогиба \text{Б}_{2} ; \delta — 2 мм — расстояние
между плоскостями опор A, B, C и D, E, G
Допускается использование прибора с одной базой 610 или 200 мм.
(Измененная редакция, Изм. № 1).

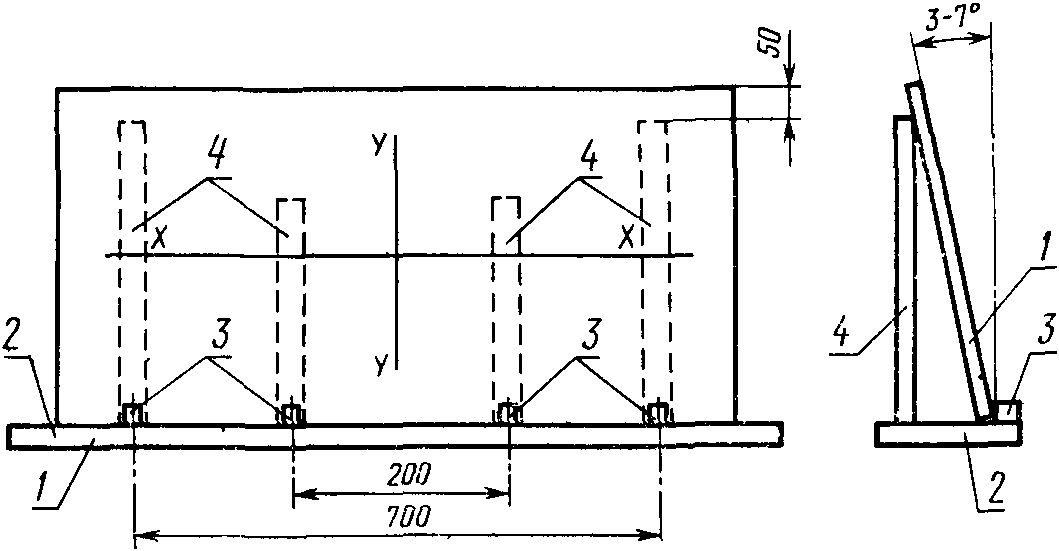

2.3. Стенд (черт. 2), обеспечивающий расположение плоскости пласти образцов или деталей плит под углом к вертикали от 3 до 7° с высотой опор на 50 мм меньше высоты образца или детали. При контроле деталей различных форматов опоры стенда выполняют перемещающимися по высоте и съемными.
(Измененная редакция, Изм. № 1).
2.4. Линейки поверочные типов ШМ-2-400 и ШМ-2-630 по ГОСТ 8026-75.
3. ПОДГОТОВКА К ИСПЫТАНИЮ
3.1. На пласть образца или детали наносят мелом или другим легкостирающимся материалом оси X-X и Y-Y, проходящие через середину пласти параллельно соответствующим кромкам образца (черт. 2).
При определении покоробленности дверей в собранном изделии мебели дополнительно наносят ось X_{a} - X_{a} параллельно оси X-X на расстоянии 30 мм от свободной кромки двери.
(абзац введен Изменением № 2, утв. Постановлением Госстандарта СССР от 04.02.1992 № 104)
(Измененная редакция, Изм. № 1).

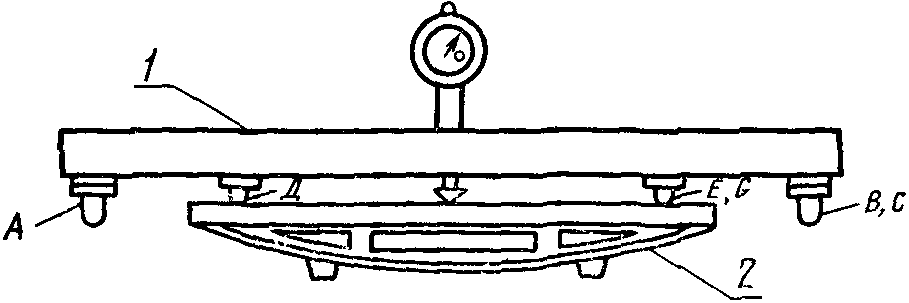

3.2. Перед испытанием прибор тарируют: устанавливают на поверочную линейку типа ШМ-2-400 так, чтобы только опоры Д, E и G касались рабочей поверхности линейки, и выставляют индикатор так, чтобы показания его в положении a по черт. 4 составляли приблизительно 6 мм, после чего индикатор закрепляют на балке прибора.


1 — прибор для контроля покоробленности;
2 — поверочная линейка типа ШМ-2-400;
3 — поверочная линейка типа ШМ-2-630
Прибор вторично устанавливают на поверочную линейку и корректируют показания индикатора поворотом шкалы до величины T_{1} = 6,00 мм.
В случае использования линейки с одной базой индикатор устанавливается на 5 мм.
(Измененная редакция, Изм. № 1).
3.2.1. Прибор устанавливают на поверочную линейку типа ШМ-2-630 так, чтобы только опоры A, B и C касались рабочей поверхности линейки (положение б по черт. 4), после чего записывают в журнал показания индикатора с погрешностью не более 0,01 мм.
3.2.2. Допускается применение поверочных линеек типа ШМ по ГОСТ 8026-75 длиной более 630 мм для тарирования прибора в соответствии с п. 3.2.1. При использовании поверочных линеек типа ШМ длиной более 630 мм базирование прибора на опоры Д, E и G допускается выполнять при снятых опорах A, B и C.
(Измененная редакция, Изм. № 1).
4. ПРОВЕДЕНИЕ ИСПЫТАНИЯ
4.1. Образец, заготовку или деталь устанавливают на опоры стенда (кроме контроля собранного изделия мебели). Прибор прикладывают поочередно по измерительным осям X-X и Y-Y так, чтобы шток индикатора опирался на поверхность плиты в точке пересечения измерительных осей X-X и Y-Y, а балка прибора тремя опорами A, B, C или D, E, C коснулась поверхности образца, заготовки или детали.
Измерение производят на обеих сторонах образца, заготовки или детали (кроме контроля собранного изделия мебели).
При контроле покоробленности щитовых деталей в собранном изделии мебели прибор прикладывают поочередно по осям X-X, Y-Y и дополнительно для дверей по оси X_{a} - X_{a} так, чтобы шток индикатора упирался в поверхность щитовой детали в точке пересечения измерительных осей X-X и Y-Y, X_{a} - X_{a} и Y-Y (для дверей), а балка прибора тремя опорами A, B, C или D, E, C касалась поверхности щитовой детали.
Покоробленность щитовых деталей в собранном изделии мебели определяют по любой доступной стороне контролируемой детали.
Покоробленность щитовых деталей с накладными декоративными элементами по пласти определяют на оборотной стороне этих деталей.
(п. 4.1 в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 04.02.1992 № 104)
(Измененная редакция, Изм. № 1).
4.2. База измерения 200 мм используется при измерении прогиба по оси, параллельной стороне детали, размером меньше 630 мм, если этот размер меньше 630 мм и больше 580 мм, измерение прогиба производят со снятыми опорами A, B, C.
(Введен дополнительно, Изм. № 1).
5. ОБРАБОТКА РЕЗУЛЬТАТОВ
5.1. Значение прогибов ( f_{x} , f_{y} и f_{x_{a}} ) в миллиметрах вычисляют с точностью до 0,01 мм по формулам:
где T_{i} — показания индикатора: при измерении на базе 610 мм (опоры A, B, C), T_{i} = T_{2} ; при измерении на базе 200 мм (опоры D, E, C), T_{i} = T_{1} = 6 или 5 мм при использовании прибора с одной базой;
f_{x}' — показания индикатора по оси X-X, мм;
f_{y}' — показания индикатора по оси Y-Y, мм;
f_{x}'_{a} — показания индикатора по оси X_{a} - X_{a} , мм.
Прогиб f_{x}'_{a} для дверей по оси X_{a} - X_{a} вычисляется для сравнения с прогибом по оси X-X ( f_{x} ). При этом f_{x_{a}} не должно отличаться от f_{x} более чем на 5%.
(п. 5.1 в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 04.02.1992 № 104)
5.2. Величину покоробленности ( \omega ) каждой стороны плиты, заготовки или детали в миллиметрах вычисляют с точностью до 0,05 мм по формуле
(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 04.02.1992 № 104)
где |f_{x}| и |f_{y}| — абсолютные значения прогибов, вычисленные по п. 5.1, мм.
5.3. За покоробленность плиты, заготовки или детали принимают среднюю арифметическую величину результатов вычисления покоробленности по каждой стороне.
За покоробленность щитовых деталей в собранном изделии мебели принимают величину, вычисленную по формулам п. 5.2 для одной стороны проверяемой детали.
(п. 5.3 в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 04.02.1992 № 104)
(Измененная редакция, Изм. № 1).
Приложение. (Исключено, Изм. № 1).
