Утвержден и введен в действие Постановлением Госстроя СССР от 22 мая 1979 г. № 70

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КОЛОННЫ СТАЛЬНЫЕ СТУПЕНЧАТЫЕ ДЛЯ ЗДАНИЙ С МОСТОВЫМИ ЭЛЕКТРИЧЕСКИМИ КРАНАМИ ОБЩЕГО НАЗНАЧЕНИЯ ГРУЗОПОДЪЕМНОСТЬЮ ДО 50 т

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Steel stepped columns for buildings with general-purpose overhead electric cranes of 50 m capacity. Specifications

ГОСТ 23682-79

Группа Ж34

ОКП 52 6111

Срок введения в действие 1 января 1981 года

Разработан Государственным комитетом СССР по делам строительства Минмонтажспецстроем СССР.

Исполнители: А.Е. Лапук (руководитель темы), М.Ю. Бельская, С.И. Бочкова, У.П. Шибаев, А.Я. Болтянский, Э.М. Кулешова.

Внесен Государственным комитетом СССР по делам строительства.

Начальник отдела В.А. Алексеев.

Утвержден и введен в действие Постановлением Государственного комитета СССР по делам строительства от 22 мая 1979 г. № 70.

Настоящий стандарт распространяется на стальные сварные ступенчатые колонны с надкрановой (верхней) сплошностенчатой частью и подкрановой (нижней) решетчатой частью.

Колонны предназначаются для одноэтажных производственных зданий высотой от 10,8 до 18,0 м, пролетами от 18 до 36 м; с одноярусным расположением кранов, возводимых в районах с расчетной температурой наружного воздуха минус 65 °C и выше и сейсмичностью до 9 баллов включительно, с неагрессивными, слабо- и среднеагрессивными средами. В зданиях для производств со среднеагрессивными средами шаг колонн должен быть не менее 12 м.

Колонны должны удовлетворять требованиям ГОСТ 23118-78 и требованиям, изложенным в соответствующих разделах настоящего стандарта.

1. ОСНОВНЫЕ РАЗМЕРЫ

1.1 Колонны должны изготовляться двух видов:

с односторонней подкрановой ступенью для крайнего ряда;

с двусторонней подкрановой ступенью для среднего ряда.

1.2 Колонны каждого вида могут изготовляться в двух исполнениях:

1 — для зданий без проходов вдоль крановых путей;

2 — для зданий с проходами вдоль крановых путей.

Колонны среднего ряда в исполнении 2 должны изготовляться с надкрановой частью, смещенной относительно продольной разбивочной оси здания для возможности прохода с одной стороны колонны.

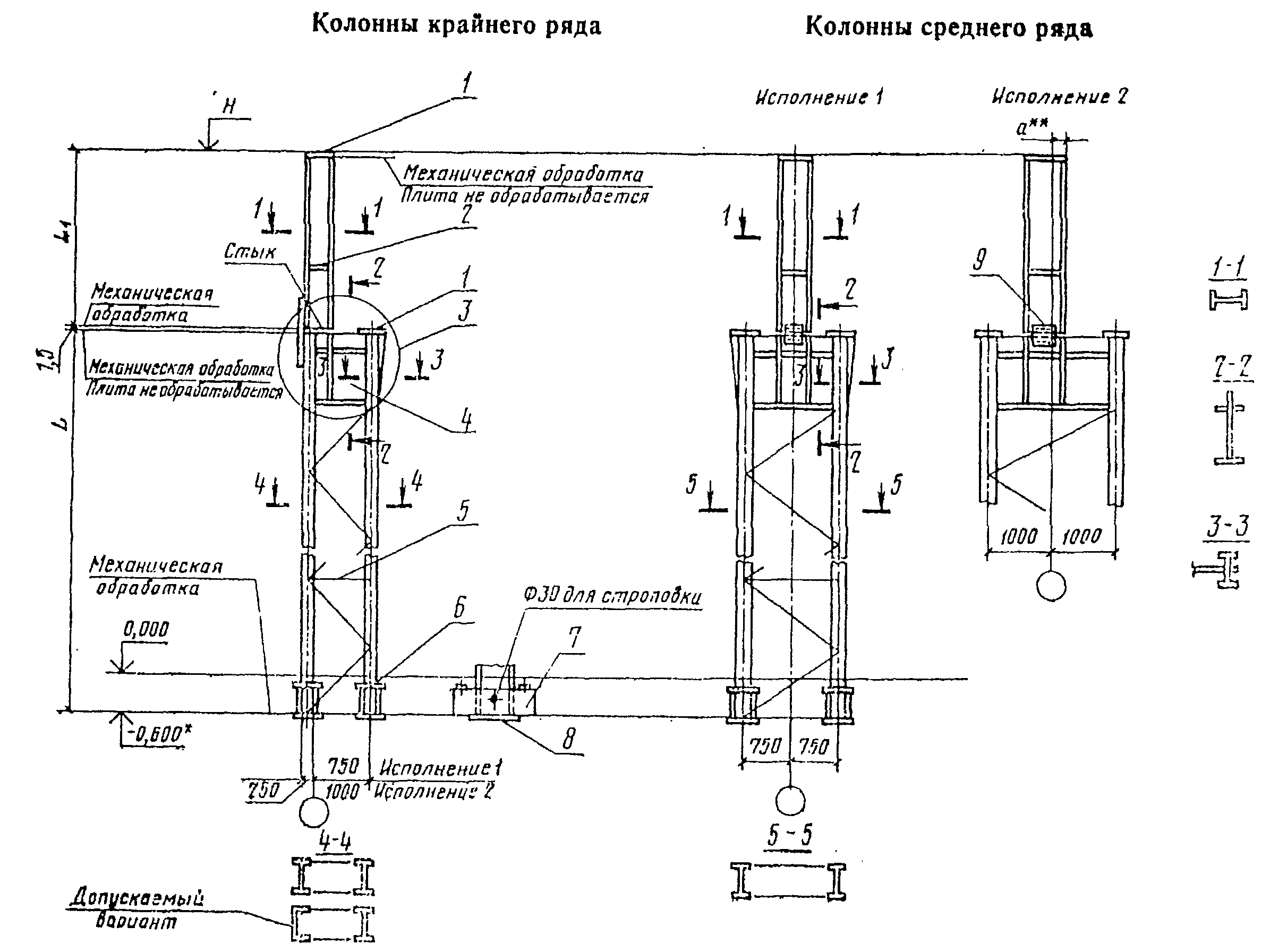

1.3. Основные размеры колонн и привязки колонн к продольным осям здания должны соответствовать указанным на чертеже и в табл. 1.

<*> При обосновании допускается — 0,900 м.

<**> При назначении ряда а следует руководствоваться указаниями СНиП II-М.2-72.

1 — плита; 2 — ребро на уровне верха подкрановой балки; 3 — подкрановая ступень; 4 — стенка подкрановой ступени; 5 — диафрагма; 6 — анкерная плитка; 7 — траверса базы; 8 — плита базы; 9 — шаблон для сборки на монтаже.

Таблица 1

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Колонны должны изготовляться в соответствии с требованиями настоящего стандарта и СНиП III-18-75, по рабочим чертежам КМД, утвержденным в установленном порядке.

2.2. Надкрановая часть колонн и ветви подкрановой части должны быть двутаврового сечения, решетка подкрановой части — двухплоскостной из одиночных уголков.

Допускается для наружной ветви колонн крайнего ряда швеллерное сечение. В зданиях для производств со среднеагрессивными средами наружная ветвь колонн должна быть только швеллерного сечения.

2.3. Колонны должны изготовляться из проката стали классов, приведенных в табл. 2.

Таблица 2

Примечание. Выбор класса и марки стали для элементов колонн должен производиться в соответствии со СНиП II-В.3-72 и СНиП II-28-73.

2.4. Торцы надкрановых и подкрановых частей колонн, а также верхняя плоскость плит баз должны быть механически обработанными в соответствии с указаниями на чертеже.

Шероховатость механически обработанной поверхности — Rz <= 320 мкм (1-й класс) по ГОСТ 2789-73.

2.5. Сварные соединения элементов колонн должны быть выполнены автоматической и полуавтоматической сваркой по ГОСТ 8713-70 или ГОСТ 14771-76.

Допускается применение ручной сварки по ГОСТ 5264-69 для монтажных соединений.

2.6. Материалы для сварки, а также болты грубой или нормальной точности должны приниматься в соответствии со СНиП II-В.3-72.

2.7. Предельные отклонения линейных размеров колонн и их элементов от номинальных приведены в табл. 3.

Таблица 3

мм

Наименование размера	Пред. откл.	Эскиз
Длина подкрановой части колонны L	+/- 4,0	См. чертеж
Длина надкрановой части колонны L1	+/- 6,0
Длина всей колонны (L + L1 + 1,5)	+/- 12,0

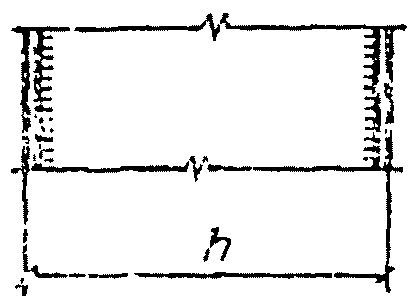

Высота сварного сечения надкрановой части колонны h	+/- 3,0

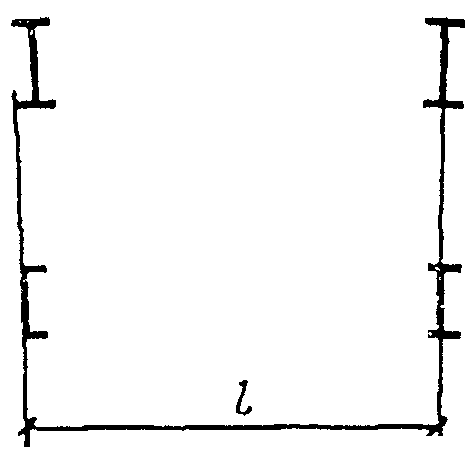

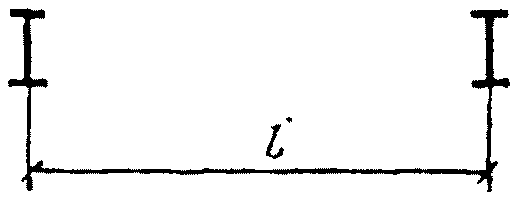

Расстояние между ветвями подкрановой части колонны (в сечениях колонны в пределах подкрановой ступени и базы) l:
для крайнего ряда	+/- 3,0
для среднего ряда	+/- 3,0

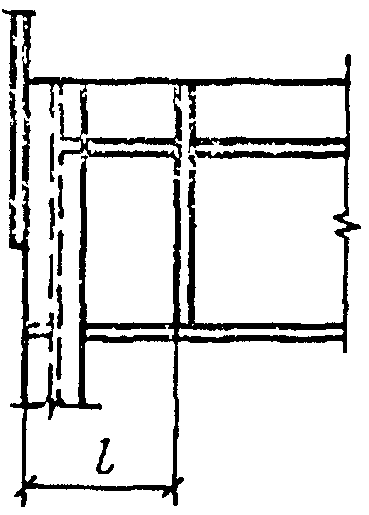

Привязка вертикального ребра подкрановой ступени колонны крайнего ряда l	+/- 3,0

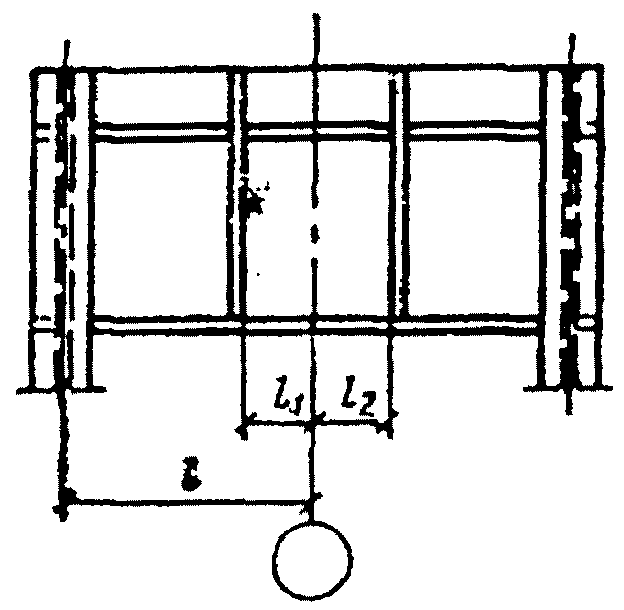

Привязка вертикальных ребер подкрановой ступени колонны среднего ряда:
l	+/- 3,0
l1; l2	+/- 2,0

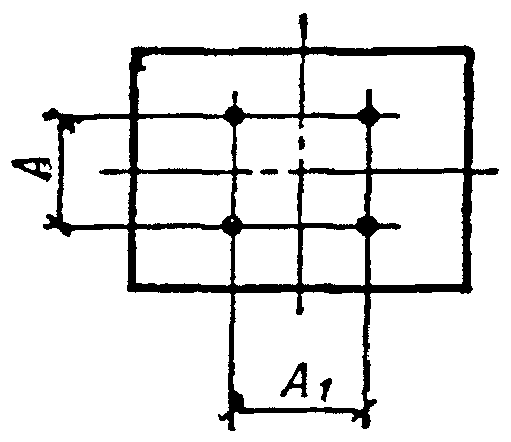

Расстояние между осями отверстий в плите надкрановой части колонны и в плите подкрановой ступени A; A1	+/- 1,5

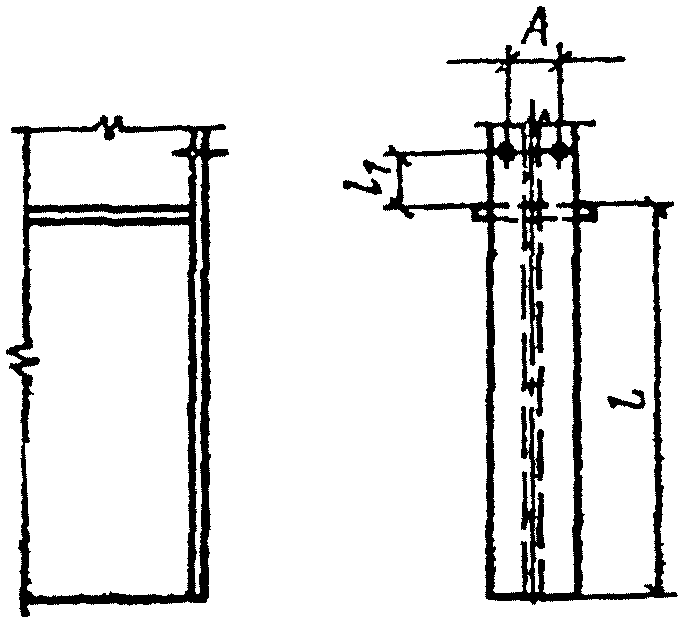

Расстояние между ребром, расположенным на уровне верха подкрановой балки, и нижним торцом надкрановой части колонны l	+/- 2,0
Расстояние между осью отверстий для крепления подкрановой балки и ребром l1	+/- 1,5
Расстояние между осями отверстий A	+/- 1,5

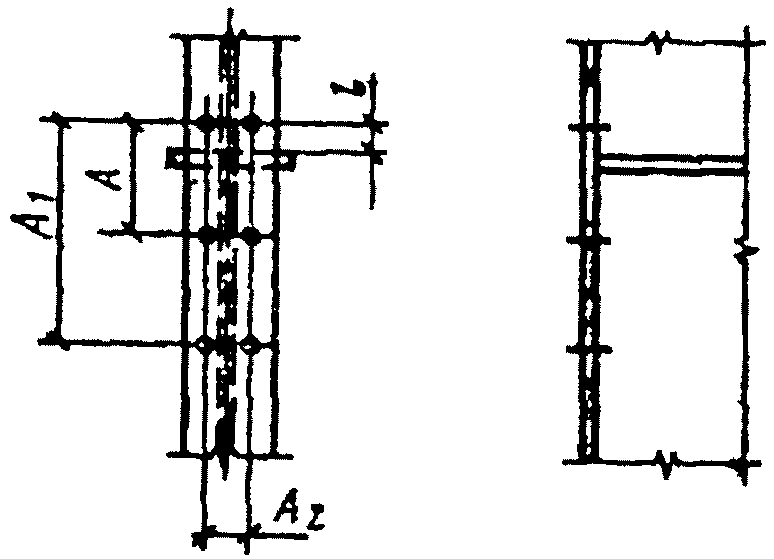

В колонне крайнего ряда:
расстояние между осями отверстий для крепления тормозных устройств A; A1; A2	+/- 1,5
расстояние между осью отверстий и ребром, расположенным на уровне верха подкрановой балки l	+/- 1,5

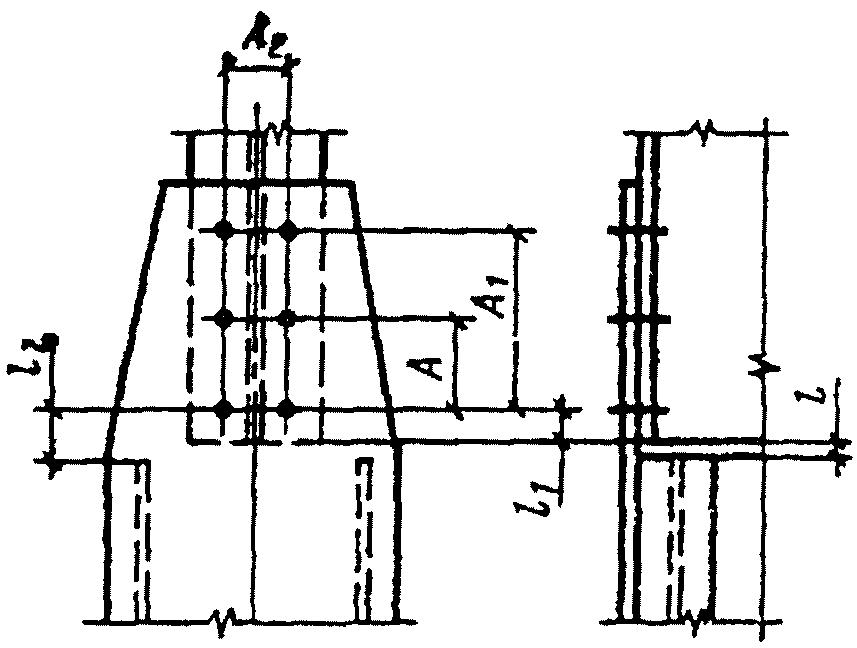

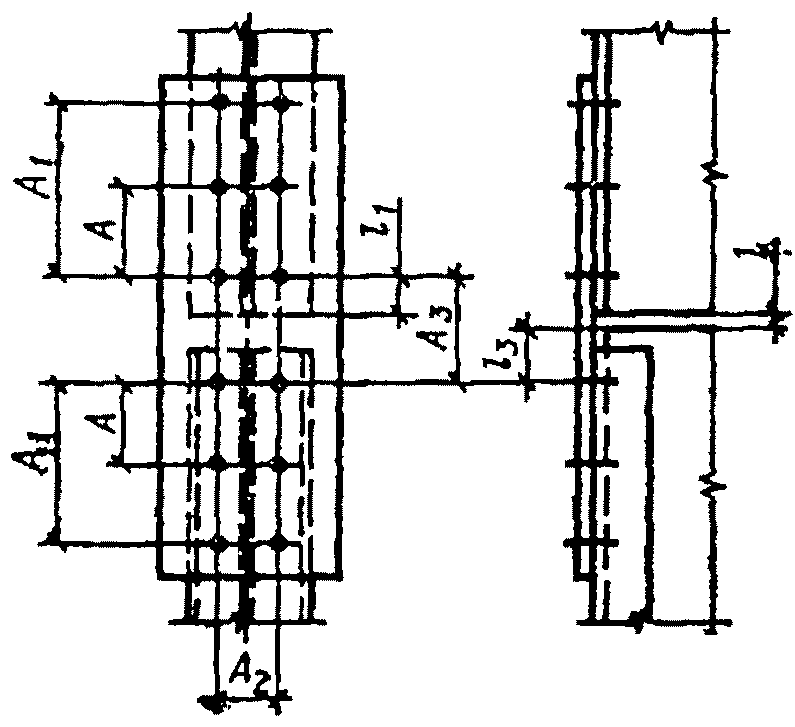

В стыке колонны крайнего ряда:
расстояние между осями отверстий A; A1; A2; A3	+/- 0,5
расстояние между осью отверстий и торцом надкрановой или подкрановой частей колонны l1; l2; l3	+/- 0,5	Допускаемый вариант с наружной ветвью швеллерного сечения
зазор между стыкуемыми частями колонны l	+/- 1,5

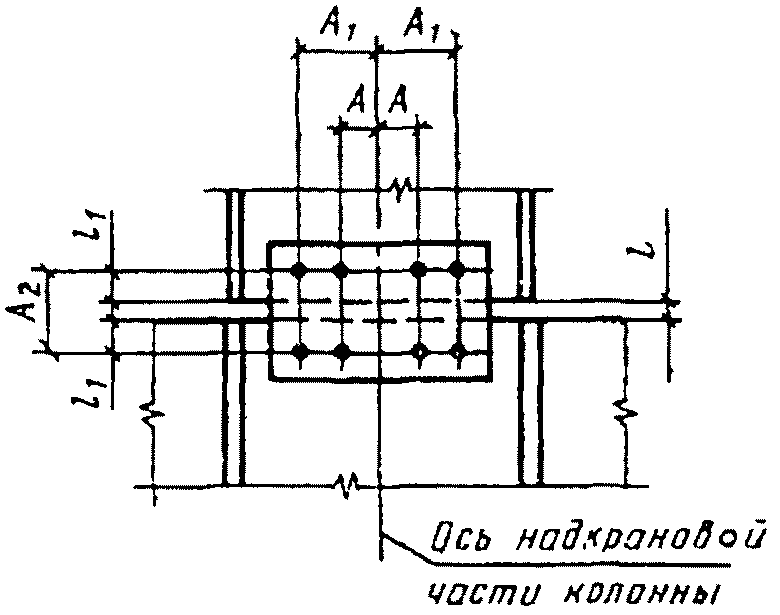

В стыке колонны среднего ряда:
расстояние между осью отверстий и осью надкрановой части колонны A; A1	+/- 0,5
расстояние между осями отверстий A2	+/- 0,5
расстояние между осью отверстий и торцом надкрановой или подкрановой частей колонны l1	+/- 0,5
зазор между стыкуемыми частями колонны l	+/- 1,5

2.8. Предельные отклонения формы и расположения поверхностей элементов колонн от проектных приведены в табл. 4.

Таблица 4

мм

Наименование отклонения	Пред. откл. \delta	Эскиз

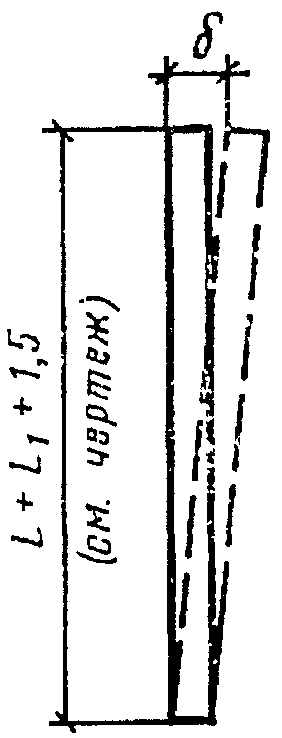

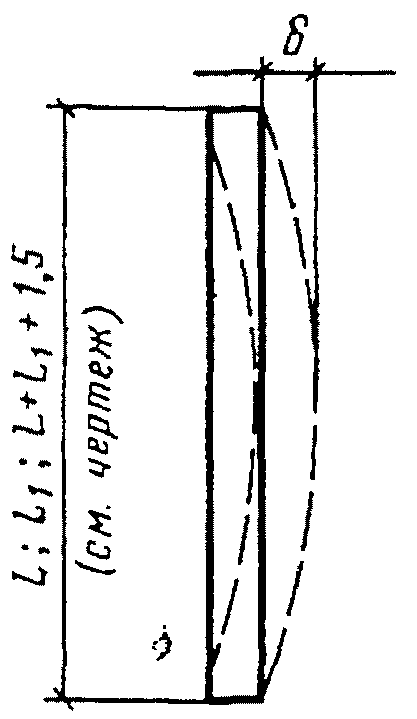

Непрямолинейность надкрановой части колонны, ветвей подкрановой части и всей колонны по длине L; L1; L + L1 + 1,5:
до 4000 включ.	5,0
св. 4000 « 8000 »	8,0
« 8000»	13,0

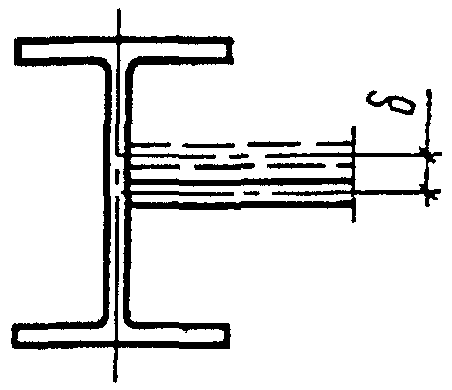

Смещение оси стенки подкрановой ступени	3,0

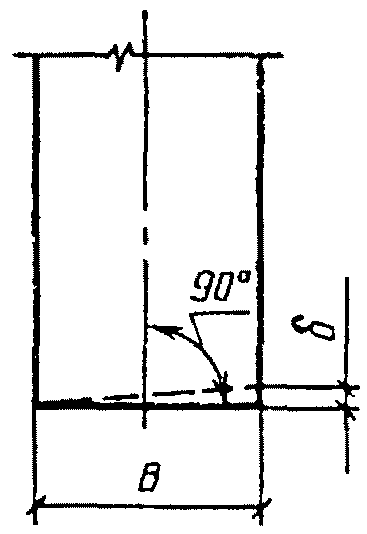

Неперпендикулярность механически обработанного торца элемента колонны к его продольной оси при размере B:
до 500 включ.	0,3
св. 500	0,4

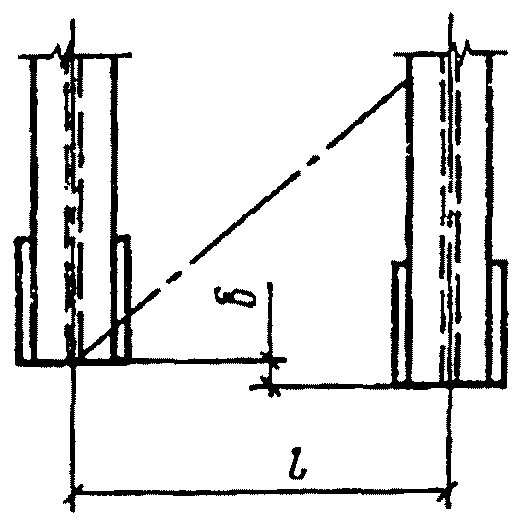

Взаимное смещение нижних торцов ветвей при размере l:
до 1000 включ.	0,6
св. 1000 « 1500 »	0,8
2000	1,3

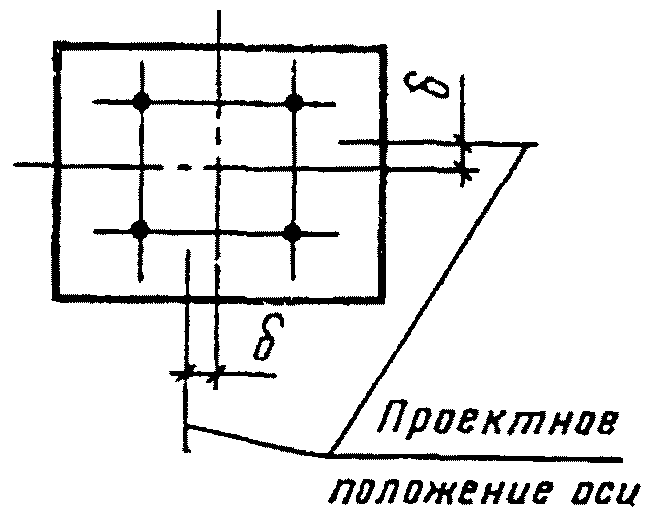

Смещение осей группы отверстий в плите надкрановой части колонны и в плите подкрановой ступени	2,0

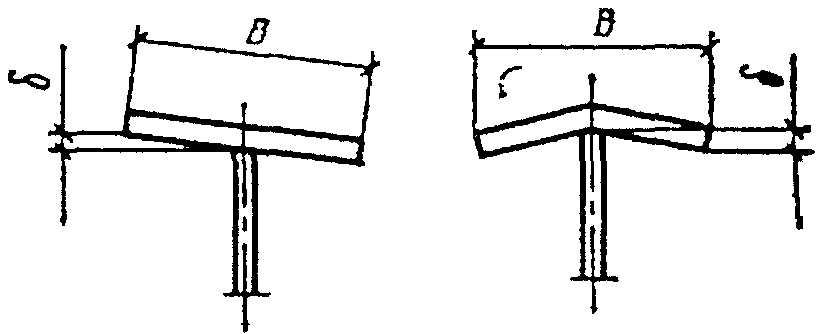

Неперпендикулярность поверхностей пояса и стенки сварного двутаврового сечения при ширине пояса В:
до 250 включ.	2,0
св. 250 « 500 »	3,0

2.9. К плитам баз колонн (для выверки и закрепления их в проектное положение перед подливкой бетона) должны быть приварены планки с отверстиями для специальных анкерных болтов.

На базах колонн должны быть накернены риски, необходимые при установке колонн в проектное положение.

2.10. Колонны должны быть огрунтованы и окрашены. Грунтовка и окраска должны соответствовать V классу покрытия по ГОСТ 9.032-74.

3. КОМПЛЕКТНОСТЬ

3.1. Колонны должны поставляться предприятием-изготовителем комплектно.

В состав комплекта должны входить:

отправочные элементы колонн (надкрановые и подкрановые части; анкерные плитки — по 4 шт. на каждую колонну; плиты баз — по 2 шт. на каждую колонну);

шаблоны для сборки колонн среднего ряда — по одному на двадцать колонн, но не менее двух;

техническая документация — в соответствии с требованиями ГОСТ 23118-78.

Допускается плиты баз отправлять отдельно до поставки остальных элементов комплекта.

Допускается по согласованию потребителя с предприятием-изготовителем соединение надкрановых и подкрановых частей колонн осуществлять на заводе. В этом случае шаблон для сборки колонн в комплект не входит.

4. ПРАВИЛА ПРИЕМКИ

4.1. Колонны (отправочные элементы) должны приниматься техническим контролем предприятия-изготовителя поштучно.

4.2. Контроль линейных размеров колонн и их элементов (в том числе размеров сечений профилей проката), формы и расположения поверхностей элементов, качества сварных соединений и подготовки поверхности под защитные покрытия должен производиться до грунтования колонн.

4.3. Контроль качества стыковых швов, соединяющих надкрановую часть колонны с подкрановой, должен производиться в первой и каждой двадцать пятой колонне.

4.4. При поставке колонн частями (надкрановыми и подкрановыми) контрольной сборке должна подвергаться первая и каждая десятая колонна.

4.5. Потребитель имеет право производить приемку колонн, применяя при этом правила приемки и методы контроля, установленные настоящим стандартом.

5. МЕТОДЫ КОНТРОЛЯ

5.1. Контроль линейных размеров колонн и их элементов, формы и расположения поверхностей элементов, а также шероховатости механически обработанной поверхности следует производить методами и средствами, обеспечивающими требуемую точность измерений.

5.2. Контроль качества швов сварных соединений должен производиться внешним осмотром и измерениями 100% швов по ГОСТ 3242-69.

Контроль качества стыковых швов, соединяющих надкрановую часть колонны с подкрановой, должен производиться (на заводе или стройплощадке) методами ультразвуковым по ГОСТ 14782-76 или радиографическим по ГОСТ 7512-75.

6. МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

6.1 Изготовленные колонны должны быть замаркированы.

На каждом отправочном элементе колонны должны быть нанесены следующие маркировочные знаки:

номер заказа;

номер чертежа КМД, по которому изготовлен отправочный элемент колонны;

условное обозначение по чертежу КМД с указанием порядкового номера изготовления.

Пример маркировки: \frac{210}{7} \text{К}1 - 3,

где 210 — номер заказа;

7 — номер чертежа КМД;

К1 — условное обозначение;

3 — порядковый номер изготовления.

6.2 Маркировочные знаки должны наноситься несмываемой краской на отправочном элементе колонны:

для надкрановой части колонны в двух местах — на стенке двутавра в нижнем конце и на наружной плоскости полки в верхнем конце;

для подкрановой части колонны в двух местах — на наружной плоскости полки подкрановой ветви в зоне подкрановой ступени и на наружной плоскости стенки подкрановой ветви на расстоянии 600 — 1000 мм от низа базы;

для плиты базы в одном месте — на механически обработанной плоскости;

для анкерных плиток — на первой и последней плитке из пакета;

на шаблоне маркировочные знаки должны наноситься в одном месте.

6.3. Колонны (надкрановые и подкрановые части) при транспортировании и хранении должны опираться на деревянные подкладки и прокладки. Толщина деревянных подкладок должна быть не менее 50 мм при транспортировании и не менее 150 мм при хранении колонн. Толщина прокладок должна быть не менее 25 мм. Длина подкладок и прокладок должна быть больше габарита опирания колонн не менее чем на 100 мм.

При транспортировании и хранении должна быть обеспечена надежность закрепления колонн и сохранность их от повреждений.

Колонны должны храниться в штабелях высотой не более 2 м.

Плиты баз, анкерные плитки и шаблоны при транспортировании и хранении должны быть соединены в пакеты проволокой.

7. УКАЗАНИЯ ПО МОНТАЖУ

7.1. Монтаж колонн должен производиться в соответствии с требованиями СНиП III-18-75.

7.2. Предельные отклонения от проектного положения смонтированных конструкций приведены в табл. 5.

Таблица 5

мм

Наименование отклонения	Пред. откл. \delta	Эскиз

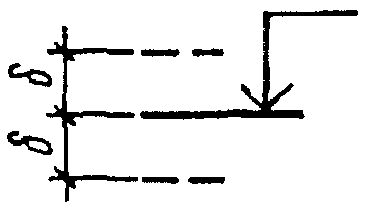

Отклонение отметки верха плиты базы	1,5

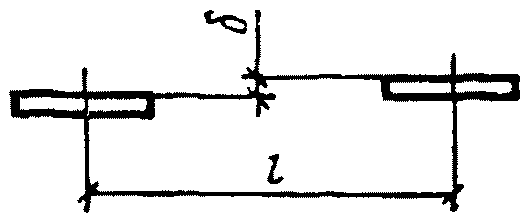

Взаимное смещение плит баз по вертикали при размере l:
до 1000 включ.	0,6
св. 1000 « 1500 »	0,8
2000	1,3

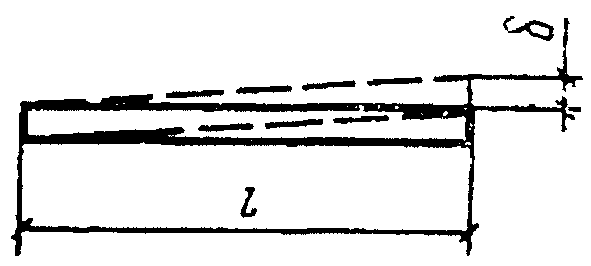

Уклон плиты базы при размере l:
до 250 включ.	0,2
св. 250 « 500 »	0,3
« 500»	0,5

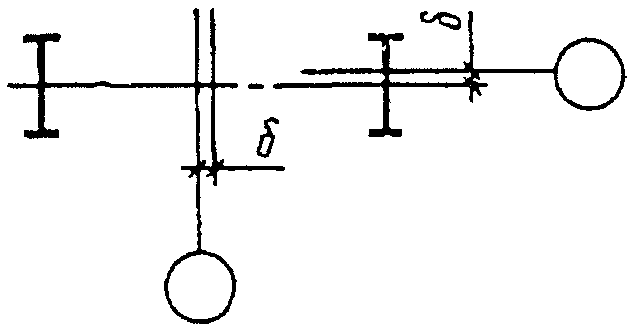

Смещение осей ветвей подкрановой части колонны относительно разбивочных осей в нижнем сечении	5,0
Отклонение колонны от вертикали в верхнем сечении	15,0
