ГОСТ 23483-79*. Государственный стандарт Союза ССР. Контроль неразрушающий. Методы теплового вида. Общие требования

(введен в действие Постановлением Госстандарта СССР от 08.02.1979 № 506)

(ред. от 01.08.1984)

от 8 февраля 1979 г. № 506

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КОНТРОЛЬ НЕРАЗРУШАЮЩИЙ

МЕТОДЫ ТЕПЛОВОГО ВИДА

ОБЩИЕ ТРЕБОВАНИЯ

Non-destructive testing. Thermal methods. General requirements

Группа Т59

Постановлением Государственного комитета СССР по стандартам от 8 февраля 1979 г. № 506 срок введения установлен

с 1 января 1980 года

до 1 января 1990 года

Настоящий стандарт распространяется на методы теплового вида неразрушающего контроля и устанавливает область применения, общие требования к аппаратуре и контрольным образцам, порядку подготовки и проведению контроля, оформлению результатов и требования безопасности.

Термины, применяемые в настоящем стандарте, и их пояснения приведены в справочном Приложении 1.

(Измененная редакция, Изм. № 1).

1. ОСНОВНЫЕ ПОЛОЖЕНИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1. Методы теплового вида контроля основаны на взаимодействии теплового поля объекта с термометрическим чувствительным элементом (термопарой, болометром, термоиндикаторами и т.п.), преобразования параметров поля (интенсивности, температурного градиента, контраста лучистостей и др.) в параметры электрического или другого сигнала и передаче его на регистрирующий прибор.

1.2 Для контроля применяют пассивные и активные методы.

1.3. При пассивном контроле объект не подвергают воздействию от внешнего источника энергии.

1.4. При активном контроле объект подвергают воздействию от внешнего источника энергии.

1.5 Пассивный контроль в общем случае предназначен:

для контроля теплового режима объектов контроля;

для обнаружения отклонений от заданной формы и геометрических размеров объектов контроля.

1.6 Активный контроль в общем случае предназначен:

для обнаружения дефектов типа нарушения сплошности в объектах контроля (трещин, пористости, расслоений, инородных включений);

для обнаружения изменений в структуре и физико-химических свойствах объектов контроля (неоднородность структуры, теплопроводность структуры, теплоемкость и коэффициент излучения).

1.2 — 1.6. (Измененная редакция, Изм. № 1).

1.7. Основные методы пассивного теплового контроля и области их применения приведены в табл. 1.

Таблица 1

Название метода	Область применения	Контролируемые параметры	Факторы, ограничивающие область применения	Чувствительность	Диапазоны контролируемых параметров	Быстродействие, с	Погрешность, %	Примечание
Контактные	Контроль температуры твердых, жидких и газообразных сред, размеров тепловыделяющих элементов объектов, дефектов типа нарушения	Температура	Температура объекта, превышающая допустимую температуру нагрева датчика; сложная конфигурация изделия; плохой контакт датчика с объектом	0,001 °C	От минус 270 до плюс 1500 °C	0,1 — 1,0	0,1	Для термоэлектрических датчиков
				0,02 °C	От минус 40 до плюс 400 °C	0,1 — 1,0	1,0 — 5,0	Для термоиндикаторов
		Геометрические размеры и форма объектов		0,01 мм	0,1 — 500,0 мм	0,1 — 1,0	0,1 — 1,0
	сплошности	Величина и форма дефектов		0,01 мм	От 0,1 до 100,0 мм и более	0,1 — 1,0	-
Собственного излучения	Контроль температуры, измерение излучательной способности, размерный контроль тепловыделяющих элементов, контроль дефектов типа нарушения	Температура; градиенты температур; коэффициент излучения; лучистый поток	Непрозрачность окружающей объект среды для теплового излучения; нестабильность коэффициента излучения во времени и пространстве; наличие подсветки	0,01 °C при плюс 20 °C	От минус 260 до плюс 4000 °C	-6 10	1,0 — 5,0	Для фотоэлектрических датчиков
						-2 10		Для тепловых датчиков
	сплошности	Геометрические размеры и форма объектов	объекта посторонними источниками	0,01 мм	От 0,01 мм	-6 10	0,1 — 1,0	Для фотоэлектрических датчиков
						-2 10		Для тепловых датчиков
		Величина и форма дефектов		0,01 мм	От 0,1 мм до 100,0 мм и более	-6 10	1,0 — 5,0	Для фотоэлектрических датчиков
						-2 10		Для тепловых датчиков

1.8. Основные методы активного теплового контроля и области их применения приведены в табл. 2.

Таблица 2

Название метода	Область применения	Контролируемые параметры	Факторы, ограничивающие область применения	Чувствительность	Быстродействие, с	Погрешность, %	Примечание
Стационарный	Контроль теплофизических свойств изделий с анизотропией теплопроводности; контроль пористости, излучательной способности объектов	Теплопроводность; теплоемкость	Допустимая температура нагрева объекта, временная и пространственная нестабильность излучения объекта (при неконтактных методах контроля)	~ 5%	0,1 — 1,0	5,0 — 10,0	Для контактных датчиков
					-4 -6 10 — 10		Для неконтактных датчиков
		Коэффициент излучения, индикатрисса излучательной способности		Дельта эпсилон = 0,02 min
					0,1 — 1,0		Для контактных датчиков
					-4 -6 10 — 10		Для неконтактных датчиков
Нестационарный	Контроль теплофизических свойств материалов с большой теплопроводностью, динамики нагрева (охлаждения) объектов; контроль дефектов типа нарушения сплошности в сотовых и композитных материалах, полимерах; контроль тепловых деформаций	Теплопроводность		~ 5%	0,1 — 1,0	5,0 — 10,0	Для контактных датчиков
					-4 -6 10 — 10		Для неконтактных датчиков
		Тепловая постоянная времени			0,1 — 1,0		Для контактных датчиков
					-4 -6 10 — 10		Для неконтактных датчиков
		Размер дефектов		h Порядка — = 1 — 3 l	Время задержки 0,1 — 1,0 для металлов и 10 — 100 для неметаллов		При несинхронном контроле
		Температурная деформация		Порядка 0,1 лямбда			При интерференционном голографическом методе регистрации

Примечание. h — глубина залегания; l — раскрыв дефекта; \Delta\epsilon_{min} — минимальное изменение коэффициента излучения.

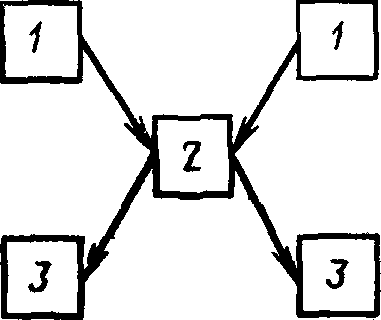

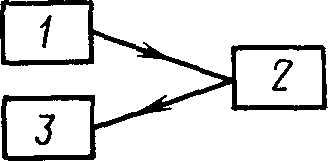

1.9 Схемы основных методов теплового вида приведены в табл. 3.

Таблица 3

Метод контроля	Схема контроля
	активного	пассивного
Односторонний
Двусторонний
Комбинированный		-
Синхронный		-
Несинхронный		-

(Измененная редакция, Изм. № 1).

2. АППАРАТУРА И КОНТРОЛЬНЫЕ ОБРАЗЦЫ

2.1. Аппаратура должна разрабатываться и изготовляться в соответствии с требованиями ГОСТ 26170-84.

2.2 Основными характеристиками аппаратуры теплового вида контроля должны быть:

диапазон регистрируемых температур;

чувствительность при заданной температуре;

поле зрения;

скорость контроля;

основная и дополнительная погрешности;

рабочий диапазон длин волн излучения (для неконтактных средств контроля).

2.3. Величины погрешности аппаратуры должны определяться по стандартам и техническим условиям на конкретные типы аппаратуры, а виды нормируемых характеристик средств измерений должны соответствовать ГОСТ 8.009-72.

(Измененная редакция, Изм. № 1).

2.4. Для настройки и периодической проверки работоспособности аппаратуры должны использоваться контрольные образцы, изготовляемые по технической документации разработчика аппаратуры.

2.5. Для проверки аппаратуры непосредственно перед проведением контроля объектов, а также для контроля методом сравнения с объектом могут быть использованы образцы, представляющие собой дефектные объекты, изготовленные потребителем аппаратуры.

Образцы могут выбираться из серийной продукции или специально изготавливаться с внесением определенного вида дефектов.

Наименьший размер выявляемых дефектов должен не менее чем в три раза превышать величину микронеровностей рельефа поверхности контролируемых объектов.

2.6. Контрольные образцы должны быть аттестованы соответствующими метрологическими службами.

3. ПОДГОТОВКА И ПРОВЕДЕНИЕ КОНТРОЛЯ

3.1. Подготовка аппаратуры и объекта контроля должна производиться в соответствии с технической документацией на контроль и включать:

подготовку объекта контроля к операциям контроля;

проверку работоспособности аппаратуры;

выбор условий контроля.

(Измененная редакция, Изм. № 1).

3.2 Подготовка контролируемого объекта к операциям контроля должна производиться в следующей последовательности:

до начала проведения контроля с поверхности объекта контроля удаляют частицы или загрязнения, мешающие проведению контроля;

на поверхности объекта контроля отмечают границы контролируемого участка и явных дефектов, выявленные визуально или другими методами неразрушающего контроля.

3.3. Проверка работоспособности аппаратуры должна производиться в соответствии с эксплуатационной документацией.

(Измененная редакция, Изм. № 1).

3.4. Выбор условий контроля должен сводиться к обеспечению нормальных условий облученности или нагрева объекта контроля, установлению требуемого режима работы и взаимного расположения объекта контроля и аппаратуры.

3.5. Операции контроля должны производиться с учетом климатических характеристик и требований размещения аппаратуры, изложенных в паспорте и инструкции по эксплуатации.

3.6. Контроль объектов должен осуществляться в соответствии с методикой контроля на конкретные типы аппаратуры и объекта и включать в себя следующие операции:

установку объекта контроля и аппаратуры в требуемое положение;

нанесение термоиндикаторов на поверхность объекта, установку термометра и термопары (при контактных тепловых методах);

введение объекта в режим контроля (нагрев до температуры, необходимой для контроля, подача теплового импульса);

наблюдение и (или) измерение контролируемого параметра;

контроль качества объекта посредством сравнения его с контрольным образцом;

обработку результатов.

3.7. Методика контроля должна разрабатываться предприятием — изготовителем объектов контроля и утверждаться в установленном порядке.

3.8. В методике контроля неконтактными методами следует указать методы исключения влияния неравномерности излучательной способности объектов на результаты контроля (нанесение выравнивающих покрытий, снятие карт распределения коэффициента излучения и т.п.), способы защиты от фонового излучения среды, окружающей объект контроля (фильтрация, экранирование и т.п.).

3.9 В методике контроля тепловым активным методом следует указать:

время задержки между моментом начала нагрева изделия и регистрации его температуры, соответствующее максимальной выявляемости конкретного типа дефектов с учетом теплофизических свойств объекта контроля (для несинхронного метода) и схему контроля;

допустимый уровень нагрева изделий;

метод реализации нагрева изделия (радиационный, теплопроводности, конвекционный, электрический, индуктивный).

4. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ

4.1. Результаты контроля объектов должны оформляться протоколом или заноситься в регистрационный журнал, в которых указывают:

наименование и тип контролируемого объекта, его номер или шифр;

размеры и расположение контролируемых участков на объекте контроля;

условия проведения контроля;

метод теплового вида неразрушающего контроля объекта;

основные характеристики выявленных дефектов (форму, размер, глубину залегания, расположение или ориентацию относительно базовых осей или поверхностей объекта контроля);

наименование и тип используемой аппаратуры и контрольных образцов;

техническую документацию на контроль;

дату и время контроля;

(Измененная редакция, Изм. № 1).

4.2. При оформлении результатов контроля допускается указывать дополнительные сведения, определяемые спецификой контроля.

5. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

5.1. При работе с аппаратурой должны соблюдаться «Правила технической эксплуатации электроустановок потребителей» и «Правила техники безопасности при эксплуатации электроустановок потребителей», утвержденные Госэнергонадзором.

5.2. Работа с аппаратурой должна производиться в соответствии с требованиями безопасности, изложенными в эксплуатационной документации на аппаратуру конкретных типов.

Справочное

Термин	Пояснение
Тепловой неразрушающий контроль	Определение по ГОСТ 25314-82
Дефект	Определение по ГОСТ 15467-79
Явный дефект	Определение по ГОСТ 15467-79
Термометрический чувствительный элемент	Элемент, воспринимающий и преобразующий тепловую энергию в другой вид энергии для получения информации о температуре
Стационарный метод теплового вида неразрушающего контроля	Метод, при котором температура объекта поддерживается постоянной в процессе контроля
Нестационарный метод теплового вида неразрушающего контроля	Метод, при котором температура объекта изменяется в процессе контроля
Синхронный метод активного теплового контроля	Метод, при котором области нагрева объекта и измерения его температуры совпадают
Несинхронный метод активного теплового контроля	Метод, при котором области нагрева объекта и измерение его температуры не совпадают (во времени или пространстве)
Односторонний метод активного теплового контроля	Определение по ГОСТ 25314-82
Двусторонний метод активного теплового контроля	Определение по ГОСТ 25314-82
Комбинированный метод активного теплового контроля	Определение по ГОСТ 25314-82
Чувствительность	Определение по ГОСТ 25314-82

---
