Утвержден и введен в действие
Постановлением Госстроя СССР
от 29 декабря 1985 г. № 265
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПАНЕЛИ ЛЕГКИЕ ОГРАЖДАЮЩИЕ С УТЕПЛИТЕЛЕМ ИЗ ПЕНОПЛАСТА
МЕТОД ОПРЕДЕЛЕНИЯ МОДУЛЕЙ УПРУГОСТИ И СДВИГА ПЕНОПЛАСТА
Lightweight enclosure panels with foam plastic thermal insulation. Method of determining modulus of elasticity and shear modulus of foam plastic
Разработан Центральным научно-исследовательским институтом строительных конструкций им. В.А. Кучеренко (ЦНИИСК им. Кучеренко) Госстроя СССР;
Московским институтом инженеров железнодорожного транспорта (МИИТ) МПС.
Исполнители: В.М. Бобряшов, канд. техн. наук; Б.Я. Лащеников, д-р техн. наук (руководители темы); С.Б. Ермолов, канд. техн. наук; Л.М. Юрлова; Е.Ф. Зарудный; А.Г. Титов; В.В. Еремеева; М.П. Кораблин.
Внесен Центральным научно-исследовательским институтом строительных конструкций им. В.А. Кучеренко (ЦНИИСК им. Кучеренко);
Настоящий стандарт распространяется на легкие ограждающие слоистые панели с утеплителем из пенопластов, предназначенные для стен и покрытий зданий, и устанавливает метод определения модулей упругости и сдвига пенопласта на автоматизированном измерительном приборе АИК-1.
Применение указанного метода должно предусматриваться в нормативно-технических документах, устанавливающих технические требования к панелям с утеплителем из пенопластов.
Термины, обозначения и пояснения, применяемые в настоящем стандарте, приведены в справочном Приложении 1.
1. ОБЩИЕ ПОЛОЖЕНИЯ
1.1. Метод определения модулей упругости (Е) и сдвига (G) заключается в возбуждении в образце пенопласта продольных или крутильных затухающих колебаний и получении указанных характеристик и периода колебаний (Т) на дисплее ЭВМ прибора АИК-1.
Принципиальная схема и общий вид прибора приведены на черт. 1 и 2.

1 — образец; 2 — электромагниты; 3 — блок формирования
одиночного импульса; 4 — блок измерения модулей Е и G;
5 — блок измерения логарифмического декремента затухания;
6 — блок отображения информации с дисплеем;
7 — блок измерения температуры с дисплеем;
8 — блок электронного регулирования температуры.
Общий вид прибора АИК-1

1.2. На приборе может быть измерен логарифмический декремент затухания ( \Delta ) для косвенной оценки долговечности панелей ускоренным методом.
1.3. Образцы для испытаний вырезают из пенопластового слоя панелей в заданном (продольном или поперечном) направлении, предварительно удалив металлические листы.
1.4. Модули упругости и сдвига определяют при напряжении, не вызывающем механических повреждений образца и составляющем не более 20% от прочности пенопласта.
1.5. Число образцов для испытания устанавливают исходя из коэффициента вариации 15% и доверительной вероятности 95%.
2. МЕТОД ОТБОРА ОБРАЗЦОВ
2.1. Образцы для испытаний отбирают по схемам, приведенным в ГОСТ 23486-79, ГОСТ 24524-80, ГОСТ 24581-81.
2.2. Образцы для испытания должны иметь форму полого цилиндра с наружным диаметром 75 мм, внутренним диаметром 35 мм и высотой, равной толщине пенопластового слоя панели, но не менее 45 мм.
Предельные отклонения размеров образцов не должны быть более +/- 1 мм по наружному и внутреннему диаметрам, +/- 1 мм — по высоте.
2.3. Образцы не должны иметь недовспененных полостей площадью более 0,2 см2. В образцах не допускаются трещины, раковины, вмятины.
2.4. На образцы должны быть нанесены обозначения марки панели и направление оси образца по отношению к плоскости панелей.
3. АППАРАТУРА
Прибор АИК-1 (черт. 2).
Штангенциркуль по ГОСТ 166-80.
Линейка по ГОСТ 427-75.
4. ПОДГОТОВКА К ИСПЫТАНИЮ
4.1. Перед испытанием образцы измеряют с погрешностью 0,1 мм, взвешивают с погрешностью 0,01 г и определяют их плотность по ГОСТ 409-77.
Массу металлической пластины образца, к которой крепят пьезокерамический датчик, определяют с погрешностью 0,01 г.

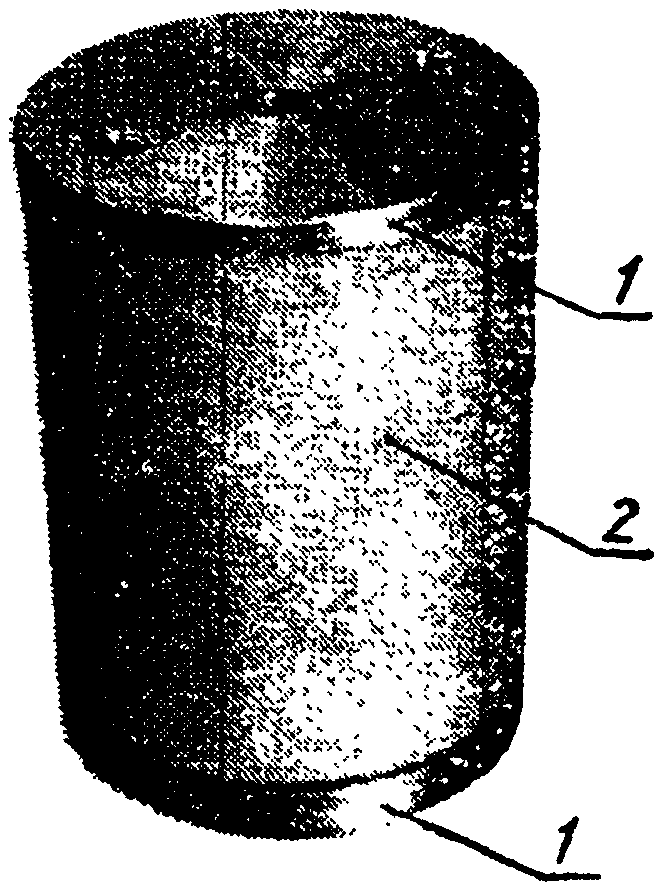

4.2. К торцам образцов приклеивают эпоксидным компаундом металлические пластины (черт. 3).
4.3. Образцы до испытания выдерживают в течение 24 ч при температуре (20 +/- 5) °С и относительной влажности воздуха (65 +/- 5)%.
4.4. Перед началом испытаний к одной из металлических пластин крепят винтами пьезокерамический датчик.
5. ПРОВЕДЕНИЕ ИСПЫТАНИЙ
5.1. Испытание образцов проводят в помещении при температуре (20 +/- 5) °С и относительной влажности воздуха (65 +/- 5)%.
5.2. Нажатием кнопки 1 «Сеть» на пульте управления (см. черт. 2) включают в работу прибор.
5.3. Подготовленный для испытания образец вводят металлической пластиной в кольцевую проточку магнитного захвата (черт. 4). Нажатием кнопки 2 «Магнитный захват» образец закрепляют в приборе.

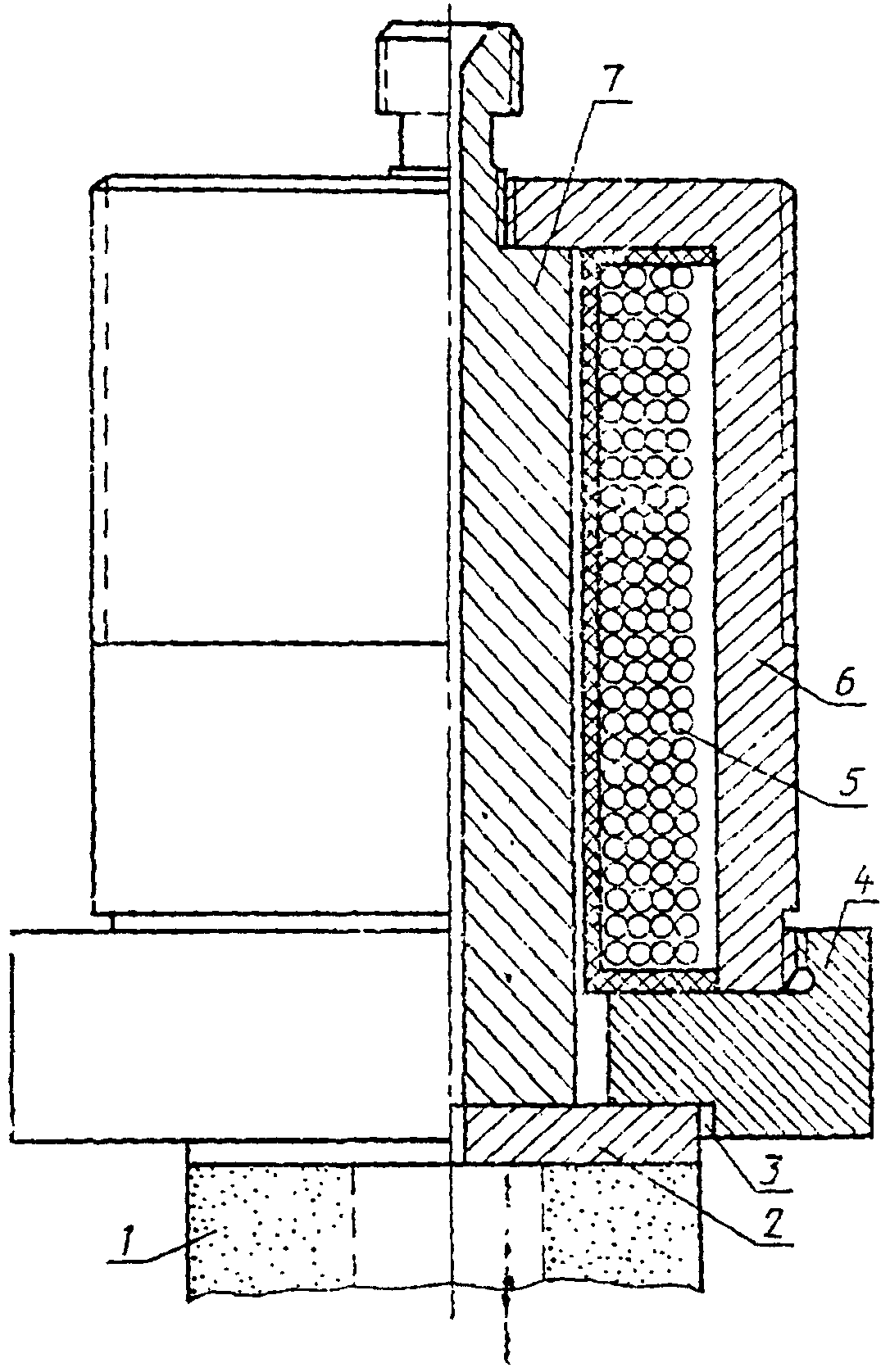

Схема магнитного захвата

1 — образец; 2 — металлическая верхняя пластина;
3 — кольцевая проточка; 4 — гайка; 5 — обмотка;
6 — корпус; 7 — сердечник электромагнита
5.4. Между электромагнитами и пьезокерамическим датчиком при помощи микрометрических винтов и индикатора устанавливают зазор, равный 1 мм.
5.5. Нажатием кнопки 3 «Старт» возбуждают в образце продольные или крутильные колебания.
5.6. На дисплее ЭВМ пульта управления в автоматизированном режиме фиксируют значения модулей упругости и сдвига в кгс/см2, а также значения периода колебаний в секундах.
5.7. Нажатием кнопки 4 « \Delta » фиксируют значение логарифмического декремента затухания при продольных или крутильных колебаниях, а также величины и порядковые номера амплитуд (А).
5.8. При необходимости определения модулей упругости и сдвига пенопласта при повышенной температуре испытания проводят в термокамере на тех же образцах в соответствии с пп. 4.4, 5.2 - 5.7 со следующими дополнениями:
образцы с металлическими пластинами выдерживают, предварительно открепив пьезокерамический датчик, в течение 4 ч при температуре, принятой для испытания, после чего образцы охлаждают в течение 0,5 ч в помещении при температуре (20 +/- 5) °С и относительной влажности воздуха (65 +/- 5)%;
температуру в термокамере повышают со скоростью 5 °С в минуту до заданного значения;
образцы выдерживают при заданной температуре в течение 10 мин.
5.9 Результаты каждого измерения записывают в журнал испытаний, приведенный в справочном Приложении 2.
6. ОБРАБОТКА РЕЗУЛЬТАТОВ
6.1. За результат испытаний принимают среднее арифметическое значение измеренных величин модулей упругости и сдвига или логарифмического декремента.
6.2. При необходимости проверки измеренных модулей упругости и сдвига (Е и G) и логарифмического декремента затухания ( \Delta ) их определяют по формулам:
F — площадь поперечного сечения образца, см2;
m — масса сосредоточенного груза, состоящего из массы металлической нижней пластины и пьезокерамического датчика, кгс х с2/см;
J — момент инерции сосредоточенного груза, кгс х см х с2;
Т — период продольных или крутильных колебаний, с;
J_{\text{р}} — момент инерции поперечного сечения образца, см4;
\text{А}_{i} и \text{А}_{i + 1} — амплитуды колебаний образца, соответствующие i и i+1 периодам.
За результат принимают среднее арифметическое значение рассчитанных величин Е, G и \Delta .
Подпись оператора ________________________
Дата проведения измерений ________________
