ГОСТ 23234-2009. Межгосударственный стандарт. Плиты древесно-стружечные. Метод определения удельного сопротивления нормальному отрыву наружного слоя
(введен в действие Приказом Росстандарта от 10.09.2010 № 237-ст)
Примечание
Текст данного документа приведен с учетом поправки, опубликованной в «ИУС», № 8 2015; поправки, опубликованной в «ИУС», № 12, 2021. Документ введен в действие с 01.07.2011. Взамен ГОСТ 23234-78.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ 23234-78*"]:::rst n1["ГОСТ 23234-2009"]:::doc click n1 "https://bukva.ai/docs/gost-23234-2009" "ГОСТ 23234-2009. Межгосударственный стандарт. Плиты древесно-стружечные. Метод определения удельного сопротивления нормальному отрыву наружного слоя (введен в действие Приказом Рос" n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
от 10 сентября 2010 г. № 237-ст
МЕТОД ОПРЕДЕЛЕНИЯ УДЕЛЬНОГО СОПРОТИВЛЕНИЯ НОРМАЛЬНОМУ ОТРЫВУ НАРУЖНОГО СЛОЯ
Wood particle boards. Method for determination of resistivity to separation of surface layer in direction normal to a plane
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-97 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила, рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены».
Сведения о стандарте
1. Разработан Техническим комитетом по стандартизации ТК 121 «Плиты древесные».
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол № 36 от 11 ноября 2009 г.).
4. В настоящем стандарте учтены основные нормативные положения европейского регионального стандарта ЕН 311:2002 «Панели деревянные. Прочность поверхности. Метод испытаний» (EN 311:2002 «Wood-based panels — Surface soundness — Test method»).
5. Приказом Федерального агентства по техническому регулированию и метрологии от 10 сентября 2010 г. № 237-ст межгосударственный стандарт ГОСТ 23234-2009 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2011 г.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе «Национальные стандарты».
Информация об изменениях к настоящему стандарту публикуется в указателе «Национальные стандарты», а текст изменений — в информационных указателях «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты».
1. Область применения
Настоящий стандарт распространяется на шлифованные древесно-стружечные плиты и древесно-стружечные плиты, облицованные пленками на основе термореактивных полимеров, и устанавливает метод определения удельного сопротивления нормальному отрыву наружного слоя.
Стандарт не распространяется на плиты с отделанной поверхностью.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 10633-78. Плиты древесно-стружечные. Общие правила подготовки и проведения физико-механических испытаний
ГОСТ 22053-76. Сверла спиральные дереворежущие с центром и подрезателями. Технические условия
ГОСТ 28840-90. Машины для испытания материалов на растяжение, сжатие и изгиб. Общие технические требования.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю «Национальные стандарты», составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Аппаратура и материалы
Машина испытательная по ГОСТ 28840 с погрешностью измерения нагрузки не более 1% или другие машины испытательные, обеспечивающие требуемую погрешность измерения.
Сверло спиральное дереворежущее с центром и подрезателем по ГОСТ 22053 (внутренний диаметр подрезателя — (35,7 +/- 0,2) мм, наружный диаметр сверла — 42 мм).
Допускается применение другого инструмента для получения кольцевой канавки с требуемыми параметрами.

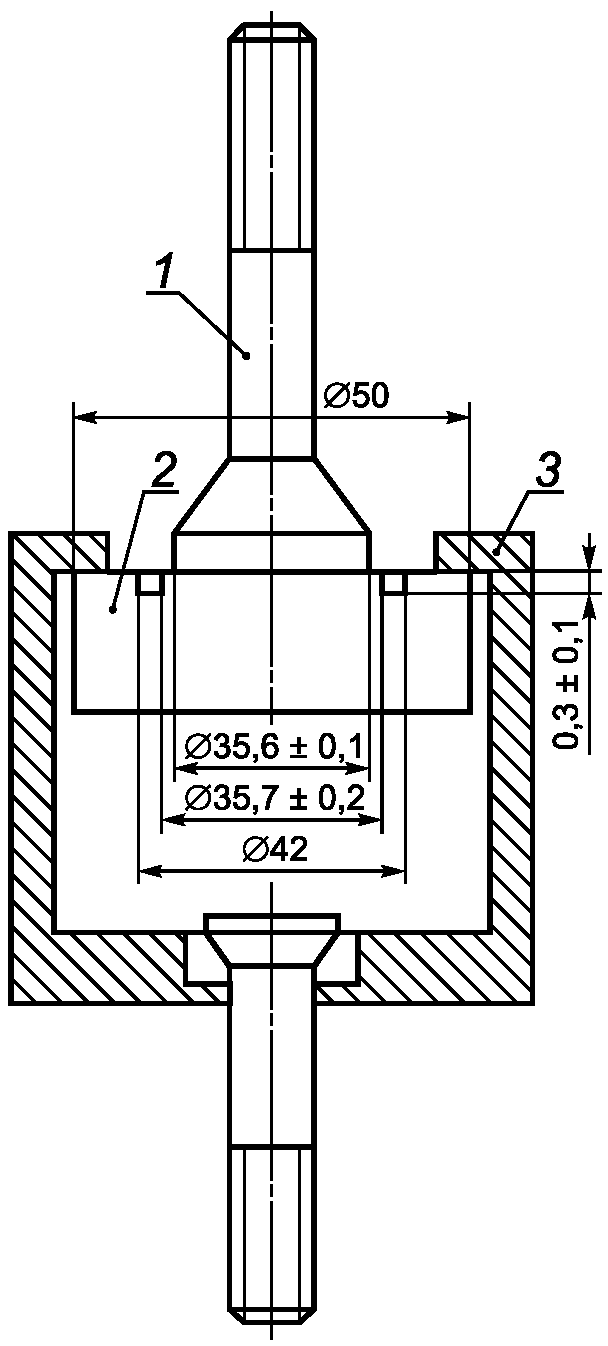

Приспособление для отрыва наружного слоя образца (рисунок 1).
Клей синтетический для приклеивания испытательной головки к поверхности образца.
Антиадгезив (вещество, нейтральное к используемому клею, типа парафина, воска, универсальной замазки и др.).
4. Отбор и подготовка образцов
4.1. Правила отбора, количество, точность изготовления и погрешность измерения образцов — по ГОСТ 10633.
4.2. Образцы должны иметь форму прямоугольника длиной и шириной 50 мм. Допускается применять образцы в форме прямоугольника со сторонами 60 и 50 мм.
4.3. В центре поверхности образца делают сверлом кольцевую канавку глубиной (0,5 +/- 0,2) мм.
4.4. Кольцевую канавку заполняют антиадгезивом для предотвращения попадания клея за пределы расчетной площади отрыва, если технология приклеивания испытательной головки не обеспечивает непопадания клея в кольцевую канавку.
4.5. К выделенной кольцевой канавкой площади на пласти образца приклеивают испытательную головку диаметром (35,6 +/- 0,1) мм с равномерно нанесенным на нее клеем массой от 0,4 до 0,5 г. Склеивание проводят при давлении не более 0,1 — 0,2 МПа (1 — 2 кгс/см2).
4.6. Если толщина испытуемых образцов менее 15 мм, то для увеличения жесткости на изгиб к оборотной (нижней) пласти образца приклеивают стальную квадратную пластину размером 50 x 50 мм и толщиной не менее 10 мм.
5. Проведение испытания
5.1. Образец с испытательной головкой устанавливают в испытательной машине так, чтобы головка была симметрична пазу захвата и ее ось совпадала с осью приспособления.
5.2. Время действия равномерно возрастающей нагрузки на образец до полного отрыва испытательной головки должно составлять (60 +/- 30) с. Требуемое время испытания обеспечивается подбором скорости перемещения подвижного захвата испытательной машины.
5.3. Не учитывают результаты испытаний образцов, у которых разрушение наружного слоя произошло не по всей окружности испытательной головки или за пределами канавки.
6. Обработка результатов
6.1. Удельное сопротивление нормальному отрыву наружного слоя \sigma_{\text{уд}} , МПа (кгс/см2), вычисляют с точностью до 0,01 по формуле
\sigma_{\text{уд}} = \frac{P}{F} , (1)
