Утвержден и введен в действие Постановлением Госстроя СССР от 28 апреля 1978 г. № 73
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ФЕРМЫ СТРОПИЛЬНЫЕ СТАЛЬНЫЕ СВАРНЫЕ С ЭЛЕМЕНТАМИ ИЗ ПАРНЫХ УГОЛКОВ ДЛЯ ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ
Steel welded roof trusses of double angles for industrial buildings. Specifications.
Срок действия с 1 января 1979 года до 1 января 1984 года
Разработан и внесен Ордена Трудового Красного Знамени Центральным научно-исследовательским и проектным институтом строительных металлоконструкций (ЦНИИпроектстальконструкция) Госстроя СССР.
Исполнители: В.М. Бахмутский (руководитель темы), Т.В. Арсентьева, Л.А. Пескова, В.А. Алексеев, В.Т. Ильин, П.П. Домерщиков.
Настоящий стандарт распространяется на стальные сварные стропильные фермы с элементами из парных уголков, соединенных в тавр, с уклоном верхнего пояса 1,5%, предназначенные для производственных зданий пролетами 18, 24, 30 и 36 м:
с рулонной и мастичной кровлей;
со стальными и железобетонными колоннами;
с неагрессивными и слабоагрессивными средами;
возводимых в районах с расчетной температурой наружного воздуха минус 65 °С и выше и сейсмичностью до 9 баллов включительно.
Стропильные стальные фермы должны удовлетворять требованиям ГОСТ 23118-78 и требованиям, изложенным в соответствующих разделах настоящего стандарта.
1. ОСНОВНЫЕ РАЗМЕРЫ
1.1 Фермы должны изготовляться высотой:
3150 мм — для пролетов зданий 18, 24, 30 и 36 м;
2250 мм — для пролетов зданий 18 и 24 м.
Фермы высотой 3150 мм для пролетов зданий 18 и 24 м должны применяться в зданиях, в которых наряду с пролетами 18 и 24 м имеются пролеты 30 и 36 м, а также в зданиях, где по условиям технологии производства требуется повышенная высота межферменного пространства. В остальных случаях выбор ферм по высоте для пролетов зданий 18 и 24 м производится на основе результатов сопоставления технико-экономических показателей рассмотренных вариантов.

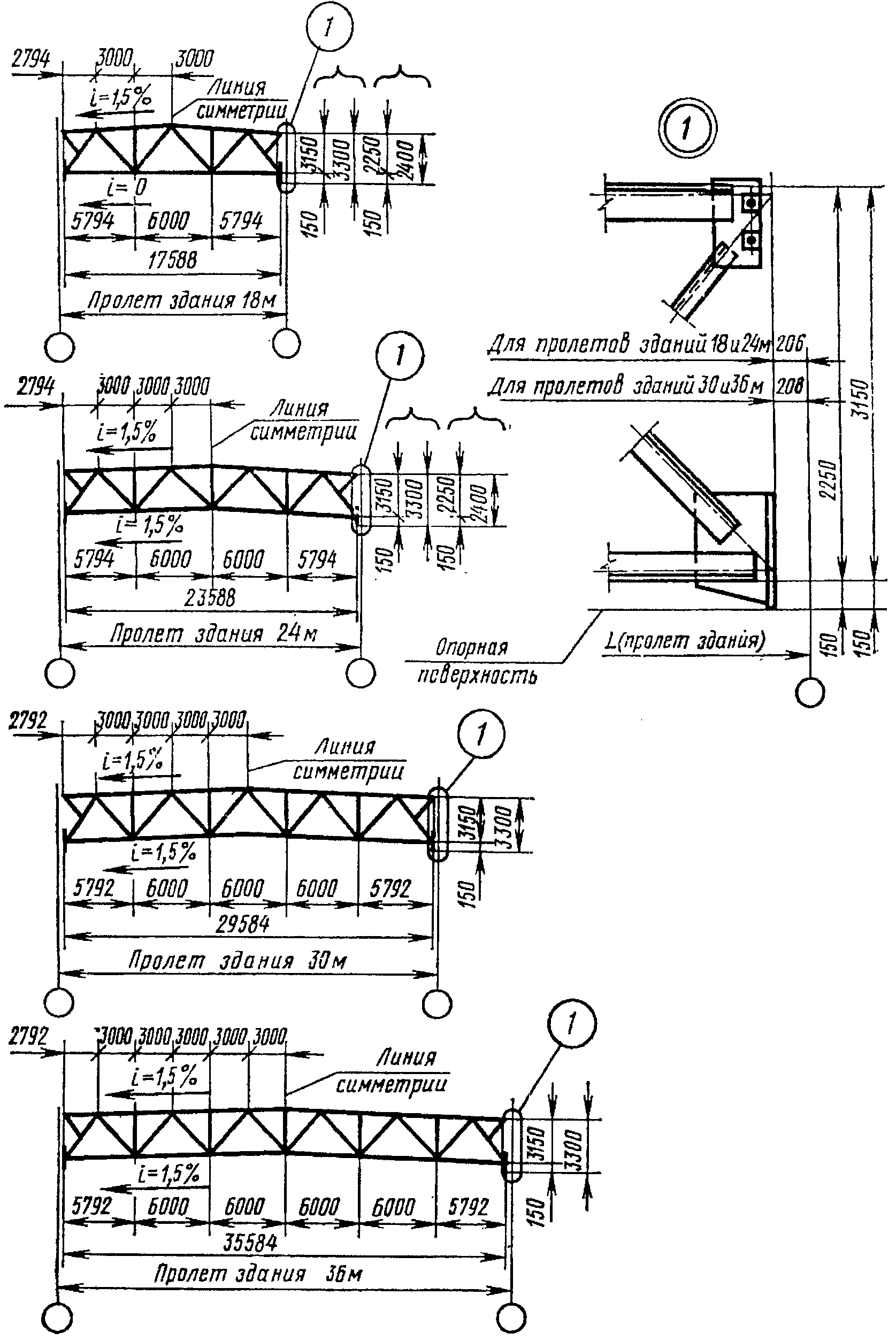

1.2. Схемы и основные размеры ферм должны соответствовать указанным на черт. 1. Допускается применение дополнительных элементов решетки (шпренгелей, элементов для крепления путей подвесного транспорта, стоек для уменьшения расчетной длины основных стержней ферм и т.п.).

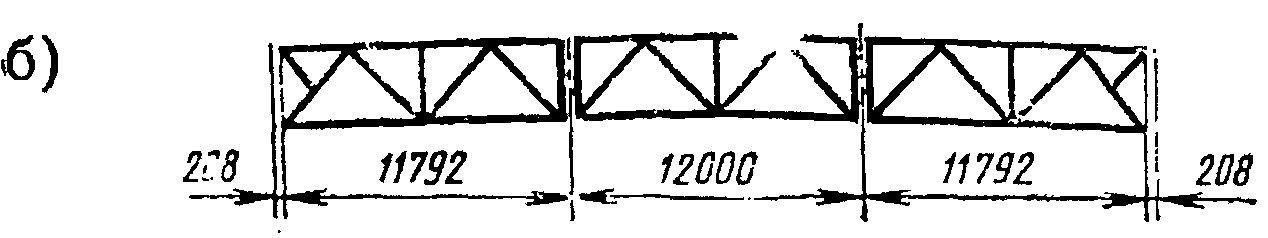

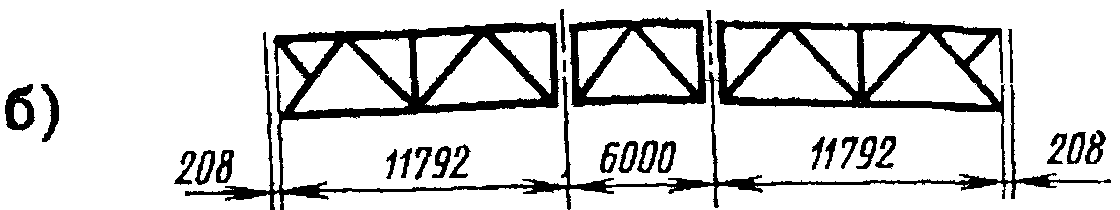

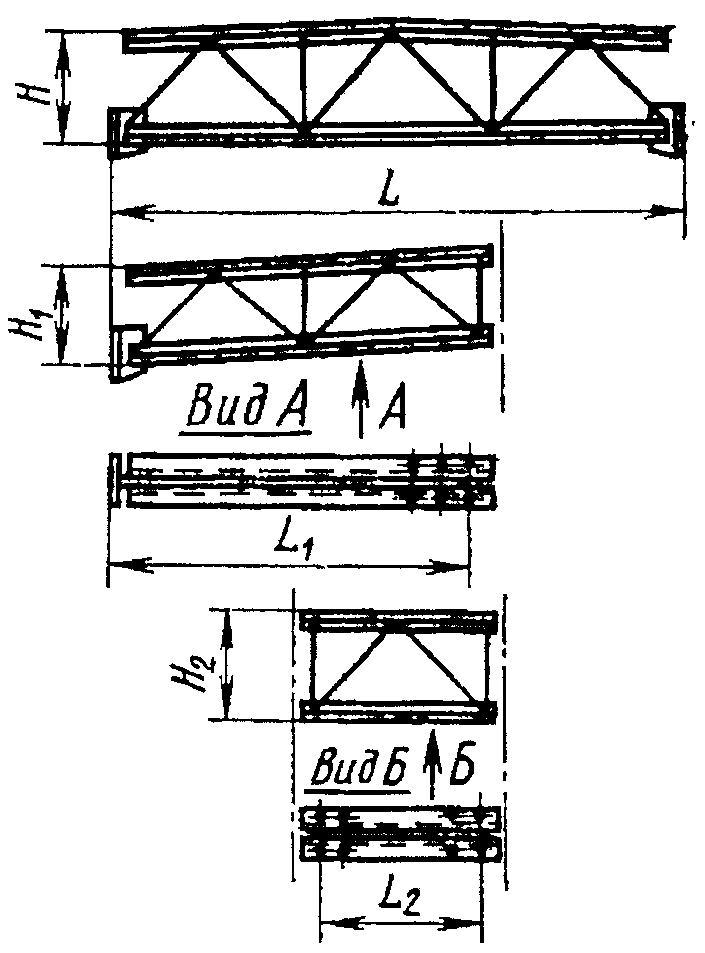

1.3. Членение ферм на отправочные элементы должно соответствовать черт. 2.
ЧЛЕНЕНИЕ ФЕРМ НА ОТПРАВОЧНЫЕ ЭЛЕМЕНТЫ

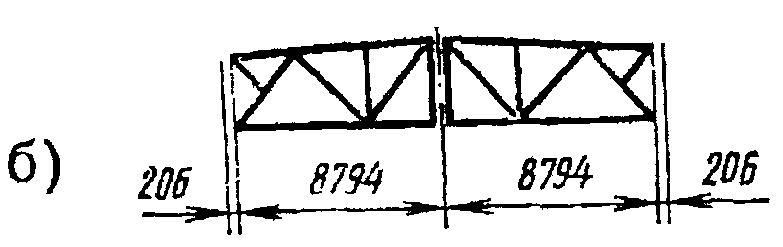

Фермы для пролетов зданий 18 м
а) отправляется одним элементом допускается

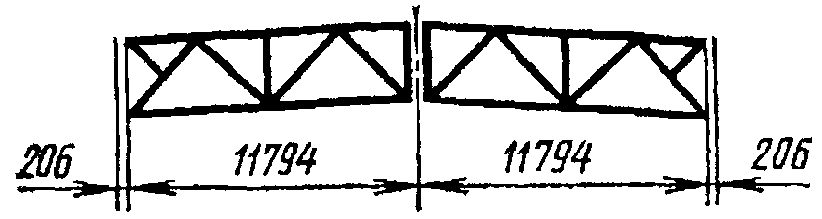

Фермы для пролетов зданий 21 м

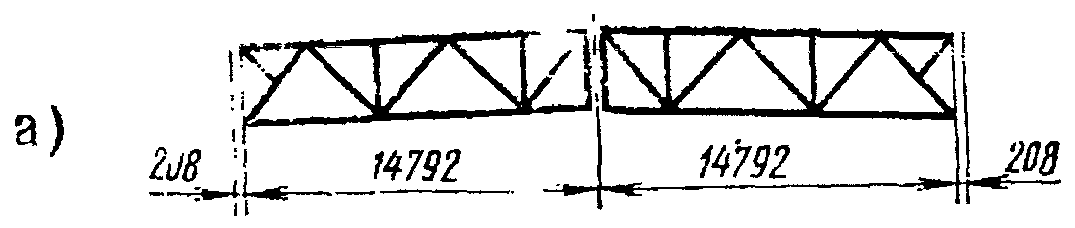

Фермы для пролетов зданий 30 м

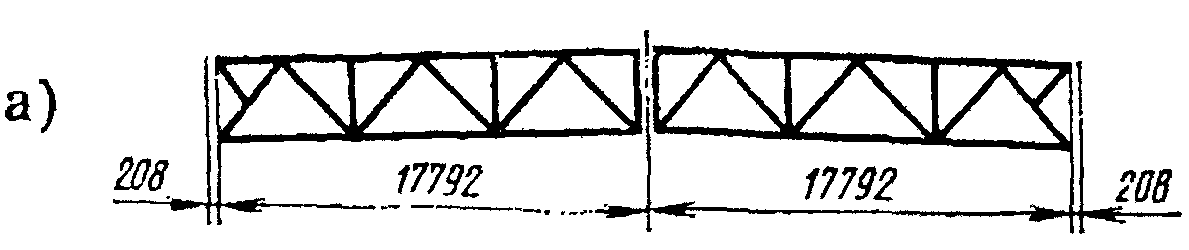

Фермы для пролетов зданий 36 м
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Фермы должны изготовляться в соответствии с требованиями настоящего стандарта, ГОСТ 23118-78 и СНиП III-18-75, по рабочим чертежам КМД, утвержденным в установленном порядке.

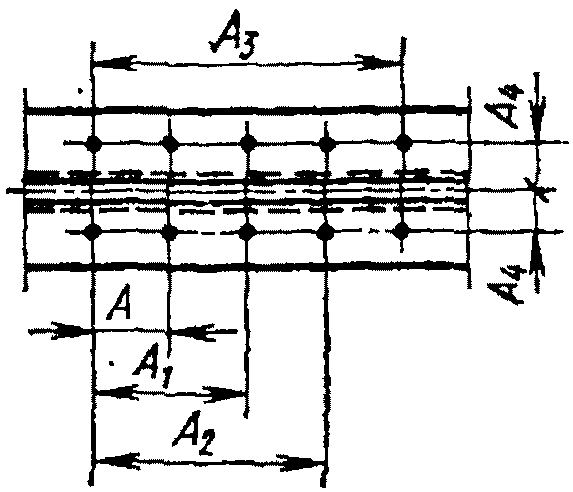

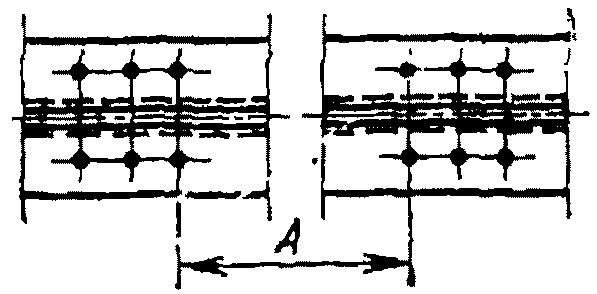

2.2. Предельные отклонения линейных размеров ферм и их деталей от номинальных приведены в табл. 1.

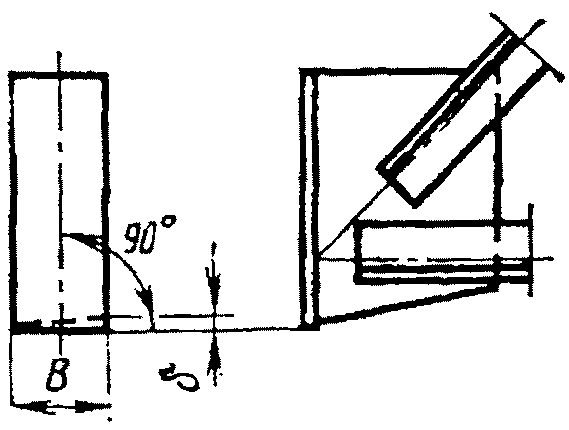

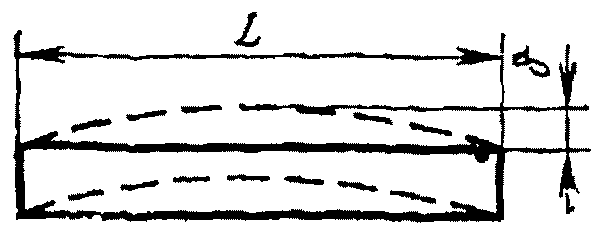

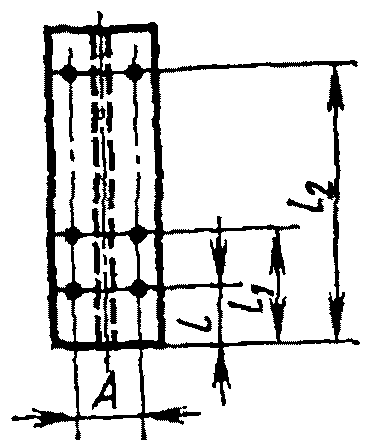

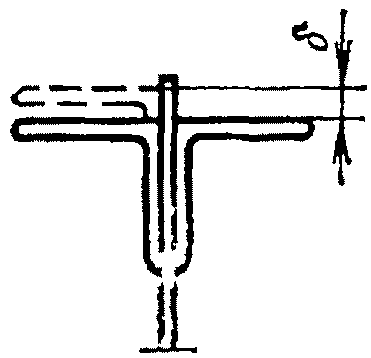

2.3. Предельные отклонения формы и расположения поверхностей деталей ферм от проектных приведены в табл. 2.
2.4. Шероховатость механически обработанной торцевой поверхности опорного ребра не должна быть грубее первого класса по ГОСТ 2789-73.
2.5. Расстояние между краями деталей решетки и поясов в узлах ферм должно быть равно 4 — 5 толщинам фасонки.
2.6. Верхние пояса ферм при толщине поясных уголков менее 10 мм в местах опирания железобетонных плит должны быть усилены накладками.
2.7. На верхней плоскости уголков верхних поясов ферм, в случае опирания на них железобетонных плит, должны быть нанесены несмываемой краской поперечные риски, обозначающие центр узла.
2.8. Детали ферм в зависимости от расчетной температуры должны изготовляться из сталей классов, приведенных в табл. 3.
| Наименование деталей | Сортамент | Класс стали для зданий, возводимых при расчетной температуре | ||
| минус 40 °С и выше | ниже минус 40 °С до минус 65 °С | |||
| Вариант 1. Из стали одного класса | Вариант 2. Из стали двух классов | |||
| Пояс | ГОСТ 8509-72 ГОСТ 8510-72 | С38/23 | С46/33 | С46/33 |
| Элемент решетки | С38/23 или С46/33 | |||
| Фасонка | ГОСТ 19903-74 | С38/23 | ||
| Опорное ребро | С38/23 или С46/33 | |||
| Стыковая накладка | ||||
Примечания. 1. Марки сталей должны приниматься по СНиП II-В.3-72 и СНиП II-28-73.
2. Вариант 1 или 2 выбирается на основании результатов сравнения их технико-экономических показателей.
2.9. Сварные соединения элементов ферм должны быть выполнены механизированным способом.
Допускается, в случае отсутствия оборудования для сварки механизированными способами, применение ручной сварки.
2.10. Материалы для сварки должны приниматься в соответствии со СНиП II-В.3-72.
2.11 Фермы должны быть огрунтованы и окрашены.
Грунтовка и окраска должны соответствовать пятому классу покрытия по ГОСТ 9.032-74.
3. КОМПЛЕКТНОСТЬ
3.1 Фермы должны поставляться предприятием-изготовителем комплектно.
В состав комплекта должны входить:
монтажные прокладки толщиной 4, 6 и 8 мм в количестве, равном соответственно 85, 65 и 20% от общего количества опорных узлов ферм;
техническая документация в соответствии с требованиями ГОСТ 23118-78.
4. ПРАВИЛА ПРИЕМКИ
4.1. Фермы (отправочные элементы) для проверки соответствия их требованиям настоящего стандарта должны быть приняты техническим контролем предприятия-изготовителя поштучно.
4.2. Контроль отклонений линейных размеров ферм и их деталей (в том числе размеров сечений профилей проката) от номинальных, отклонения формы и расположения поверхностей деталей от проектных, качества сварных соединений и подготовки поверхности под защитные покрытия должен производиться до грунтования ферм.
4.3. Контрольной сборке должны подвергаться первая и каждая десятая ферма.
4.4. Потребитель имеет право производить приемку ферм, применяя при этом правила приемки и методы контроля, установленные настоящим стандартом.
5. МЕТОДЫ КОНТРОЛЯ
5.1. Контроль отклонений линейных размеров ферм и их деталей от номинальных, отклонения формы и расположения поверхностей деталей от проектных, а также шероховатости механически обработанной поверхности следует производить универсальными методами и средствами.
5.2. Контроль качества швов сварных соединений и размеров их сечений должен производиться в соответствии со СНиП III-18-75.
6. МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
6.1 Изготовленные фермы должны быть замаркированы.
На каждом отправочном элементе фермы должны быть нанесены:
номер чертежа КМД, по которому изготовлен отправочный элемент фермы;
условное обозначение ферм по чертежу КМД с указанием порядкового номера изготовления.
На каждом пакете монтажных прокладок должны быть нанесены номер заказа и номер чертежа КМД, по которому изготовлены прокладки.
На каждой монтажной прокладке должна быть указана ее толщина.
Пример маркировки отправочного элемента фермы:
6 — порядковый номер изготовления.
На отправочном элементе фермы маркировочные знаки должны быть нанесены на первом раскосе и на внешней плоскости нижнего пояса, а также на пакете монтажных прокладок — вверху и внизу пакета.
Маркировочные знаки должны наноситься несмываемой краской.
6.2. Фермы (отправочные элементы) должны транспортироваться и храниться в рабочем положении. При этом фермы должны опираться на деревянные подкладки, устанавливаемые вблизи узлов, толщиной не менее 50 мм при транспортировании и не менее 150 мм при хранении ферм на строительной площадке.
Длина подкладки должна превышать ширину нижнего пояса ферм не менее чем на 100 мм.
При транспортировании и хранении должна быть обеспечена надежность закрепления ферм и сохранность их от повреждений.
При транспортировании отправочные элементы ферм должны быть соединены в пакеты. Масса пакета должна быть согласована с потребителем и не превышать 20 т.
Монтажные прокладки должны быть соединены в пакеты проволокой.
7. УКАЗАНИЯ ПО МОНТАЖУ
7.1. Монтаж ферм должен производиться в соответствии с требованиями ГОСТ 23118-78 и СНиП III-18-75.

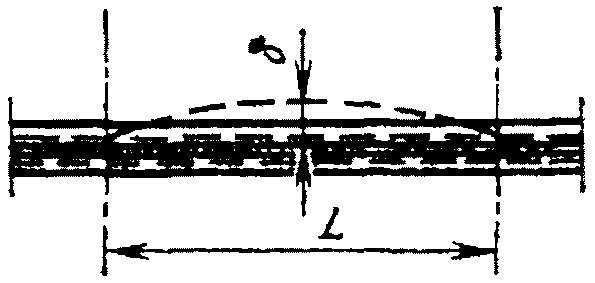

7.2. Предельные отклонения от проектного положения смонтированных конструкций приведены в табл. 4.
7.3. Смещение наружных граней опорных частей железобетонных плит покрытия с поперечных рисок, нанесенных в соответствии с п. 2.7, не должно быть более 20 мм.
8. ГАРАНТИЯ ИЗГОТОВИТЕЛЯ
8.1. Изготовитель должен гарантировать соответствие ферм требованиям настоящего стандарта при соблюдении условий транспортирования, хранения и монтажа, установленных настоящим стандартом.
