ГОСТ 22843-77. Государственный стандарт Союза ССР. Втулки разрезные для инструмента с цилиндрическим хвостовиком. Конструкция и размеры

Государственный комитет СССР по стандартам · № ГОСТ 22843-77Действующий акт

(утв. Постановлением Госстандарта СССР от 06.12.1977 № 2813)

(ред. от 20.12.1982)

Утвержден и введен в действие
Постановлением Госстандарта СССР

от 6 декабря 1977 г. № 2813

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ВТУЛКИ РАЗРЕЗНЫЕ ДЛЯ ИНСТРУМЕНТА С ЦИЛИНДРИЧЕСКИМ ХВОСТОВИКОМ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Cutting sleeves for tools with cylindrical sank. Design and dimensions

ГОСТ 22843-77

Группа Г27

Взамен МН 1172-65

Срок действия
с 1 января 1979 года
до 1 января 1984 года

Разработан Всесоюзным научно-исследовательским институтом по нормализации в машиностроении (ВНИИНМАШ).

Директор В.А. Грешников.

Руководитель темы и исполнитель 3.И. Иванова.

Государственным проектно-технологическим и экспериментальным институтом «ОРГСТАНКИНПРОМ».

И.о. зам. директора по научной работе А.А. Панов.

Руководитель темы В.В. Андреев.

Исполнитель Н.Р. Ловилина.

Внесен Государственным комитетом стандартов Совета Министров СССР.

Начальник Управления Ю.В. Клейменов.

Подготовлен к утверждению Всесоюзным научно-исследовательским институтом по нормализации в машиностроении (ВНИИНМАШ).

Директор В.А. Грешников.

Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 6 декабря 1977 г. № 2813.

1. Настоящий стандарт распространяется на разрезные втулки для инструмента с цилиндрическим хвостовиком без поводка диаметром от 1 до 3 мм и с поводком диаметром свыше 3 мм по СТ СЭВ 198-75.

2. Конструкция и основные размеры втулок для инструмента с цилиндрическим хвостовиком без поводка должны соответствовать указанным на черт. 1 и в табл. 1.

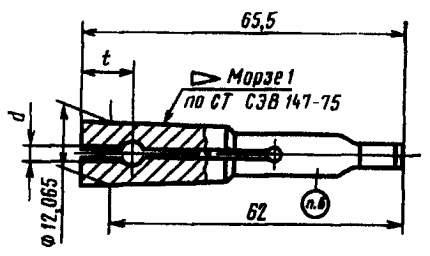

рис. 1

Черт. 1

Таблица 1

мм

Обозначение	Применяемость	d	l
	6112-0001		1,00
6112-0161		1,05
6112-0002		1,10
6112-0162		1,15
6112-0004		1,20
6112-0005		1,25
6112-0006		1,30
6112-0007		1,35
6112-0008		1,40
6112-0163		1,45
6112-0009		1,50
6112-0164		1,55	16
6112-0010		1,60
6112-0165		1,65
6112-0011		1,70
6112-0166		1,75
6112-0013		1,80
6112-0167		1,85
6112-0014		1,90
6112-0168		1,95	18
6112-0015		2,00
6112-0016		2,05
6112-0017		2,10
6112-0018		2,15
6112-0019		2,20
6112-0169		2,25
6112-0021		2,30
6112-0170		2,35
6112-0022		2,40
6112-0171		2,45	20
6112-0501		2,50
6112-0502		2,55
6112-0503		2,60
6112-0504		2,65
6112-0505		2,70
6112-0506		2,75
6112-0507		2,80
6112-0813		2,85

(введено Изменением № 1, утв. Постановлением Госстандарта СССР от 20.12.1982 № 4996)

6112-0508		2,90
	6112-0509
6112-0511		3,00

3. Конструкция и основные размеры втулок для инструмента с цилиндрическим хвостовиком и поводком должны соответствовать указанным на черт. 2 и в табл. 2.

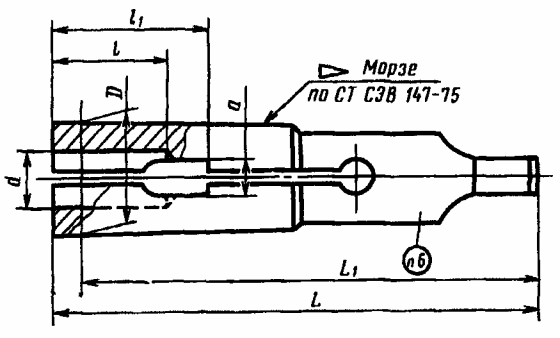

рис. 2

Черт. 2

Таблица 2

мм

Обозначение	Применяемость	d	Конус Морзе	D	L	L 1	l	l 1	а
6112-0512		3,10	1	12,065	66,5	62,0	15	18	2,3
6112-0513		(3,15)
6112-0514		3,20
6112-0515		3,30
6112-0516		(3,35)
6112-0517		3,40
6112-0518		3,50
6112-0519		3,60
6112-0521		3,70
6112-0522		3,80					16	20	2,9
6112-0523		3,90
6112-0524		4,00
6112-0525		4,10
6112-0526		4,20
6112-0527		(4,25)
6112-0528		4,30
6112-0529		4,40
6112-0531		4,50
6112-0532		4,60
6112-0533		4,70
6112-0534		4,80					17	22	3,6
6112-0535		4,80	2	17,780	81,0	75,0
6112-0536		4,90	1	12,065	66,5	62,0
6112-0537		4,90	2	17,780	81,0	75,0
6112-0538		5,00	1	12,065	66,5	62,0
6112-0539		5,00	2	17,780	81,0	75,0
6112-0541		5,10	1	12,065	66,5	62,0
6112-0542		5,10	2	17,780	81,0	75,0
6112-0543		5,20	1	12,065	66,5	62,0
6112-0544		5,20	2	17,780	81,0	75,0
6112-0545		5,30	1	12,065	66,5	62,0
6112-0546		5,30	2	17,780	81,0	75,0
6112-0547		5,40	1	12,065	66,5	62,0
6112-0548		5,40	2	17,780	81,0	75,0
6112-0549		5,50	1	12,065	66,5	62,0
6112-0551		5,50	2	17,780	81,0	75,0
6112-0552		5,60	1	12,065	66,5	62,0
6112-0553		5,60	2	17,780	81,0	75,0
6112-0554		5,70	1	12,065	66,5	62,0
6112-0555		5,70	2	17,780	81,0	75,0
6112-0556		5,80	1	12,065	66,5	62,0
6112-0557		5,80	2	17,780	81,0	75,0
6112-0558		5,90	1	12,065	66,5	62,0
6112-0559		5,90	2	17,780	81,0	75,0
6112-0561		6,00	1	12,065	66,5	62,0
6112-0562		6,00	2	17,780	81,0	75,0
6112-0563		6,10	1	12,065	66,5	62,0	19	25	4,5
6112-0564		6,10	2	17,780	81,0	75,0
6112-0565		6,20	1	12,065	66,5	62,0
6112-0566		6,20	2	17,780	81,0	75,0
6112-0567		6,30	1	12,065	66,5	62,0
6112-0568		6,30	2	17,780	81,0	75,0
6112-0569		6,40	1	12,065	66,5	62,0
6112-0571		6,40	2	17,780	81,0	75,0
6112-0572		6,50	1	12,065	66,5	62,0
6112-0573		6,50	2	17,780	81,0	75,0
6112-0574		6,60	1	12,065	66,5	62,0
6112-0575		6,60	2	17,780	81,0	75,0
6112-0576		6,70	1	12,065	66,5	62,0
6112-0577		6,70	2	17,780	81,0	75,0
6112-0578		6,80	1	12,065	66,5	62,0
6112-0579		6,80	2	17,780	81,0	75,0
6112-0581		6,90	1	12,065	66,5	62,0
6112-0582		6,90	2	17,780	81,0	75,0
6112-0583		7,00	1	12,065	66,5	62,0
6112-0584		7,00	2	17,780	81,0	75,0
6112-0585		7,10	1	12,065	66,5	62,0
6112-0586		7,10	2	17,780	81,0	75,0
6112-0587		7,20	1	12,065	66,5	62,0
6112-0588		7,20	2	17,780	81,0	75,0
6112-0589		7,30	1	12,065	66,5	62,0
6112-0591		7,30	2	17,780	81,0	75,0
6112-0814		7,40	1	12,065	66,5	62,0
6112-0815		7,40	2	17,780	81,0	75,0

(введено Изменением № 1, утв. Постановлением Госстандарта СССР от 20.12.1982 № 4996)

6112-0592	7,50	1	12,065	66,5	62,0
6112-0593	7,50	2	17,780	81,0	75,0
6112-0594	7,60	1	12,065	66,5	62,0	21	28	5,6
6112-0595		2	17,780	81,0	75,0
6112-0596		3	23,825	100,0	94,0
6112-0597	7,70	1	12,065	66,5	62,0
6112-0598		2	17,780	81,0	75,0
6112-0599		3	23,825	100,0	94,0
6112-0601	7,80	1	12,065	66,5	62,0
6112-0602		2	17,780	81,0	75,0
6112-0603		3	23,825	100,0	94,0
6112-0604	7,90	1	12,065	66,5	62,0
6112-0605		2	17,780	81,0	75,0
6112-0606		3	23,825	100,0	94,0
6112-0607	8,00	1	12,065	66,5	62,0
6112-0608		2	17,780	81,0	75,0
6112-0609		3	23,825	100,0	94,0
6112-0611	8,10	1	12,065	66,5	62,0
6112-0612		2	17,780	81,0	75,0
6112-0613		3	23,825	100,0	94,0
6112-0614	8,20	1	12,065	66,5	62,0
6112-0615		2	17,780	81,0	75,0
6112-0616		3	23,825	100,0	94,0
6112-0617	8,30	1	12,065	66,5	62,0
6112-0618		2	17,780	81,0	75,0
6112-0619		3	23,825	100,0	94,0
6112-0621	8,40	1	12,065	66,5	62,0
6112-0622		2	17,780	81,0	75,0
6112-0623		3	23,825	100,0	94,0
6112-0624	8,50	1	12,065	66,5	62,0
6112-0625		2	17,780	81,0	75,0
6112-0626		3	23,825	100,0	94,0
6112-0627	8,60	1	12,065	66,5	62,0
6112-0628		2	17,780	81,0	75,0
6112-0629		3	23,825	100,0	94,0
6112-0631	8,70	1	12,065	66,5	62,0
6112-0632		2	17,780	81,0	75,0
6112-0633		3	23,825	100,0	94,0
6112-0634	8,80	1	12,065	66,5	62,0
6112-0635		2	17,780	81,0	75,0
6112-0636		3	23,825	100,0	94,0
6112-0637	8,90	1	12,065	66,5	62,0
6112-0638		2	17,780	81,0	75,0
6112-0639		3	23,825	100,0	94,0
6112-0641	9,00	1	12,065	66,5	62,0
6112-0642		2	17,780	81,0	75,0
6112-0643		3	23,825	100,0	94,0
6112-0644	9,10	1	12,065	66,5	62,0
6112-0645		2	17,780	81,0	75,0
6112-0646		3	23,825	100,0	94,0
6112-0647	9,20	1	12,065	66,5	62,0
6112-0648		2	17,780	81,0	75,0
6112-0649		3	23,825	100,0	94,0
6112-0651	9,30	1	12,065	66,5	62,0
6112-0652		2	17,780	81,0	75,0
6112-0653		3	23,825	100,0	94,0
6112-0654	9,40	1	12,065	66,5	62,0
6112-0655		2	17,780	81,0	75,0
6112-0656		3	23,825	100,0	94,0
6112-0657	9,50	1	12,065	66,5	62,0
6112-0658		2	17,780	81,00	75,0
6112-0659		3	23,825	100,0	94,0
6112-0661	9,60	2	17,780	81,0	75,0	23,5	32	7,0
6112-0662	9,60	3	23,825	100,0	94,0
6112-0663	9,70	2	17,780	81,0	75,0
6112-0664	9,70	3	23,825	100,0	94,0
6112-0665	9,80	2	17,780	81,0	75,0
6112-0666	9,80	3	23,825	100,0	94,0
6112-0667	9,90	2	17,780	81,0	75,0
6112-0668	9,90	3	23,825	100,0	94,0
6112-0669	10,00	2	17,780	81,0	75,0
6112-0671	10,00	3	23,825	00,0	94,0
6112-0672	10,10	2	17,780	81,0	75,0
6112-0673	10,10	3	23,825	100,0	94,0
6112-0674	10,20	2	17,780	81,0	75,0
6112-0675	10,20	3	23,825	100,0	94,0
6112-0676	10,30	2	17,780	81,0	75,0
6112-0677	10,30	3	23,825	100,0	94,0
6112-0678	10,40	2	17,780	81,0	75,0
6112-0679	10,40	3	23,825	100,0	94,0
6112-0681	10,50	2	17,780	81,0	75,0
6112-0682	10,50	3	23,825	100,0	94,0
6112-0683	10,60	2	17,780	81,0	75,0
6112-0684	10,60	3	23,825	100,0	94,0
6112-0685	10,70	2	17,780	81,0	75,0
6112-0686	10,70	3	23,825	100,0	94,0
6112-0687	10,80	2	17,780	81,0	75,0
6112-0688	10,80	3	23,825	100,0	94,0
6112-0689	10,90	2	17,780	81,0	75,0
6112-0691	10,90	3	23,825	100,0	94,0
6112-0692	11,00	2	17,780	81,0	75,0
6112-0693	11,00	3	23,825	100,0	94,0
6112-0694	11,10	2	17,780	81,0	75,0
6112-0695	11,10	3	23,825	100,0	94,0
6112-0696	11,20	2	17,780	81,0	75,0
6112-0697	11,20	3	23,825	100,0	94,0
6112-0698	11,30	2	17,780	81,0	75,0
6112-0699	11,30	3	23,825	100,0	94,0
6112-0701	11,40	2	17,780	81,0	75,0
6112-0702	11,40	3	23,825	100,0	94,0
6112-0703	11,50	2	17,780	81,0	75,0
6112-0704	11,50	3	23,825	100,0	94,0
6112-0816	11,60	2	17,780	81,0	75,0
6112-0817	11,60	3	23,825	100,0	94,0

(введено Изменением № 1, утв. Постановлением Госстандарта СССР от 20.12.1982 № 4996)

6112-0705	11,70	2	17,780	81,0	75,0
6112-0706	11,70	3	23,825	100,0	94,0
6112-0707	11,80	2	17,780	81,0	75,0
6112-0708	11,80	3	23,825	100,0	94,0
6112-0709	11,90	2	17,780	81,0	75,0	25,0	35	8,9
6112-0711	11,90	3	23,825	100,0	94,0
6112-0712	12,00	2	17,780	81,0	75,0
6112-0713	12,00	3	23,825	100,0	94,0
6112-0714	12,10	2	17,780	81,0	75,0
6112-0715	12,10	3	23,825	100,0	94,0
6112-0716	12,20	2	17,780	81,0	75,0
6112-0717	12,20	3	23,825	100,0	94,0
6112-0718	12,30	2	17,780	81,0	75,0
6112-0719	12,30	3	23,825	100,0	94,0
6112-0721	12,40	2	17,780	81,0	75,0
6112-0722	12,40	3	23,825	100,0	94,0
6112-0723	12,50	2	17,780	81,0	75,0
6112-0724	12,50	3	23,825	100,0	94,0
6112-0725	12,60	2	17,780	81,0	75,0
6112-0726	12,60	3	23,825	100,0	94,0
6112-0727	12,70	2	17,780	81,0	75,0
6112-0728	12,70	3	23,825	100,0	94,0
6112-0729	12,80	2	17,780	81,0	75,0
6112-0731	12,80	3	23,825	100,0	94,0
6112-0818	12,90	2	17,780	81,0	75,0
6112-0819	12,90	3	23,825	100,0	94,0

(введено Изменением № 1, утв. Постановлением Госстандарта СССР от 20.12.1982 № 4996)

6112-0732	13,00	2	17,780	81,0	75,0
6112-0733	13,00	3	23,825	100,0	94,0
6112-0734	13,10	2	17,780	81,0	75,0
6112-0735	13,10	3	23,825	100,0	94,0
6112-0736	13,20	2	17,780	81,0	75,0
6112-0737	13,20	3	23,825	100,0	94,0
6112-0738	13,30	3	23,825	100,0	94,0
6112-0739	13,30	4	31,267	127,0	117,5
6112-0821	13,40	3	23,825	100,0	94,0
6112-0822	13,40	4	31,267	127,0	117,5

(введено Изменением № 1, утв. Постановлением Госстандарта СССР от 20.12.1982 № 4996)

6112-0741	13,50	3	23,825	100,0	94,0
6112-0742	13,50	4	31,267	127,0	117,5
6112-0823	13,60	3	23,825	100,0	94,0
6112-0824	13,60	4	31,267	127,0	117,5

(введено Изменением № 1, утв. Постановлением Госстандарта СССР от 20.12.1982 № 4996)

6112-0743	13,70	3	23,825	100,0	94,0
6112-0744	13,70	4	31,267	127,0	117,5
6112-0825	13,75	3	23,825	100,0	94,0
6112-0826	13,75	4	31,267	127,0	117,5

(введено Изменением № 1, утв. Постановлением Госстандарта СССР от 20.12.1982 № 4996)

6112-0745	13,80	3	23,825	100,0	94,0
6112-0746	13,80	4	31,267	127,0	117,5
6112-0827	13,90	3	23,825	100,0	94,0
6112-0828	13,90	4	31,267	127,0	117,5

(введено Изменением № 1, утв. Постановлением Госстандарта СССР от 20.12.1982 № 4996)

6112-0747	14,00	3	23,825	100,0	94,0
6112-0748	14,00	4	31,267	127,0	117,5
6112-0829	14,20	3	23,825	100,0	94,0
6112-0831	14,20	4	31,267	127,0	117,5

(введено Изменением № 1, утв. Постановлением Госстандарта СССР от 20.12.1982 № 4996)

6112-0749	14,25	3	23,825	100,0	94,0
6112-0751	14,25	4	31,267	127,0	117,5
6112-0752	14,50	3	23,825	100,0	94,0
6112-0753	14,50	4	31,267	127,0	117,5
6112-0754	14,75	3	23,825	100,0	94,0
6112-0755	14,75	4	31,267	127,0	117,5
6112-0756	15,00	3	23,825	100,0	94,0
6112-0757	15,00	4	31,267	127,0	117,5
6112-0758	15,25	3	23,825	100,0	94,0	28	40	11,0
6112-0759	15,25	4	31,267	127,0	117,5
6112-0761	(15,40)	3	23,825	100,0	94,0
6112-0762	(15,40)	4	31,267	127,0	117,5
6112-0763	15,50	3	23,825	100,0	94,0
6112-0764	15,50	4	31,267	127,0	117,5
6112-0832	15,70	3	23,825	100,0	94,0
6112-0833	15,70	4	31,267	127,0	117,5

(введено Изменением № 1, утв. Постановлением Госстандарта СССР от 20.12.1982 № 4996)

6112-0765	15,75	3	23,825	100,0	94,0
6112-0766	15,75	4	31,267	127,0	117,5
6112-0767	16,00	3	23,825	100,0	94,0
6112-0768	16,00	4	31,267	127,0	117,5
6112-0769	16,25	3	23,825	100,0	94,0
6112-0771	16,25	4	31,267	127,0	117,5
6112-0772	16,50	3	23,825	100,0	94,0
6112-0773	16,50	4	31,267	127,0	117,5
6112-0774	16,75	3	23,825	100,0	94,0
6112-0775	16,75	4	31,267	127,0	117,5
6112-0776	17,00	3	23,825	100,0	94,0
6112-0777	17,00	4	31,267	127,0	117,5
6112-0778	17,25	3	23,825	100,0	94,0
6112-0779	17,25	4	31,267	127,0	117,5
6112-0781	(17,40)	3	23,825	100,0	94,0
6112-0782	(17,40)	4	31,267	127,0	117,5
6112-0783	17,50	3	23,825	100,0	94,0
6112-0784	17,50	4	31,267	127,0	117,5
6112-0785	17,75	3	23,825	100,0	94,0
6112-0786	17,75	4	31,267	127,0	117,5
6112-0787	18,00	3	23,825	100,0	94,0
6112-0788	18,00	4	31,267	127,0	117,5
6112-0789	18,25	3	23,825	100,0	94,0
6112-0791	18,25	4	31,267	127,0	117,5
6112-0792	18,50	3	23,825	100,0	94,0
6112-0793	18,50	4	33,267	127,0	117,5
6112-0794	18,75	3	23,825	100,0	94,0
6112-0795	18,75	4	31,267	127,0	117,5
6112-0796	19,00	3	23,825	100,0	94,0
6112-0797	19,00	4	31,267	127,0	117,5
6112-0798	19,25	4	31,267	127,0	117,5	31	45	13,6
6112-0799	19,25	5	44,399	160,5	149,5
6112-0801	(19,40)	4	31,267	127,0	117,5
6112-0802	(19,40)	5	44,399	160,5	149,5
6112-0803	19,50	4	31,267	127,0	117,5
6112-0804	19,50	5	44,399	160,5	149,5
6112-0805	19,75	4	31,267	127,0	117,5
6112-0806	19,75	5	44,399	160,5	149,5
6112-0807	20,00	4	31,267	127,0	117,5
6112-0808	20,00	5	44,399	160,5	149,5

Примечание. Втулки с размерами d, заключенными в скобки, изготовлять по заказу потребителей.

Пример условного обозначения втулки с диаметром d = 3,10 мм и конусом Морзе 1:

Втулка 6112-0512 ГОСТ 22843-77

5. Материал — сталь марки 65Г по ГОСТ 1050-74.

6. Маркировать: обозначение и товарный знак предприятия-изготовителя.

7. Технические требования — по ГОСТ 17166-71.

8. Конструктивные размеры втулок указаны в рекомендуемом Приложении.

Приложение

Рекомендуемое

КОНСТРУКТИВНЫЕ РАЗМЕРЫ ВТУЛОК

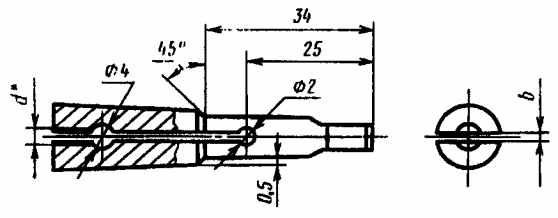

1. Конструктивные размеры втулок для инструмента с цилиндрическим хвостовиком без поводка должны соответствовать указанным на черт. 1 и табл 1.

рис. 3

Черт. 1

<*> Размер для справки.

Таблица 1

мм

d	b
1,00; 1,05; 1,10; 1,15; 1,20	0,4
1,25; 1,30; 1,35; 1,40; 1,45	0,5
1,50; 1,55; 1,60; 1,65; 1,70; 1,75; 1,80; 1,85; 1,90	0,6
1,95; 2,00; 2,05; 2,10; 2,15; 2,20; 2,25; 2,30; 2,35; 2,40	0,8
2,45; 2,50; 2,55; 2,60; 2,65; 2,70; 2,75; 2,80; 2,85; 2,90; 2,95; 3,00	1,0

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от

20.12.1982 № 4996)

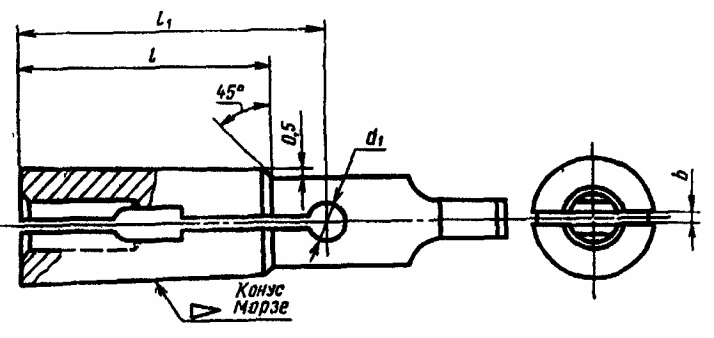

2. Конструктивные размеры втулок для инструмента с цилиндрическим хвостовиком и поводком должны соответствовать указанным на черт. 2 и табл. 2.

рис. 4

Черт. 2

Таблица 2

мм

Конус Морзе	l	l 1	b	d 1
1	36	44	1,0	3,0
2	42	52	2,0	5,5
3	50	63	2,5	6,5
4	63	80	3,0	6,5
5	80	103	4,0	10,0
