ГОСТ 22614-77. Государственный стандарт Союза ССР. Система «человек-машина». Выключатели и переключатели клавишные и кнопочные. Общие эргономические требования

(введен в действие Постановлением Госстандарта СССР от 04.07.1977 № 1675)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СИСТЕМА «ЧЕЛОВЕК-МАШИНА»

ВЫКЛЮЧАТЕЛИ И ПЕРЕКЛЮЧАТЕЛИ КЛАВИШНЫЕ И КНОПОЧНЫЕ

ОБЩИЕ ЭРГОНОМИЧЕСКИЕ ТРЕБОВАНИЯ

«Man-machine» system. Key-actuated and push-button switches and commutators. General ergonomic requirements

ГОСТ 22614-77

Постановлением Государственного комитета стандартов Совета Министров СССР от 4 июля 1977 г. № 1675 срок введения установлен

Переиздание. Декабрь 1978 г.

1. Настоящий стандарт распространяется на все виды клавишных и кнопочных выключателей и переключателей и устанавливает общие эргономические требования к ним.

Стандарт не распространяется на клавиатуру пишущих машин, наборно-типографских машин, а также буквенно-печатающих устройств для ЭВМ, телеграфной аппаратуры, кассовых аппаратов, музыкальных инструментов и кнопки-табло.

Термины и определения, применяемые в стандарте, даны в справочном приложении 1.

2. Кнопочные и клавишные выключатели и переключатели применяют для осуществления операций быстрого включения и выключения, для выбора нужного параметра, набора и ввода команд управления.

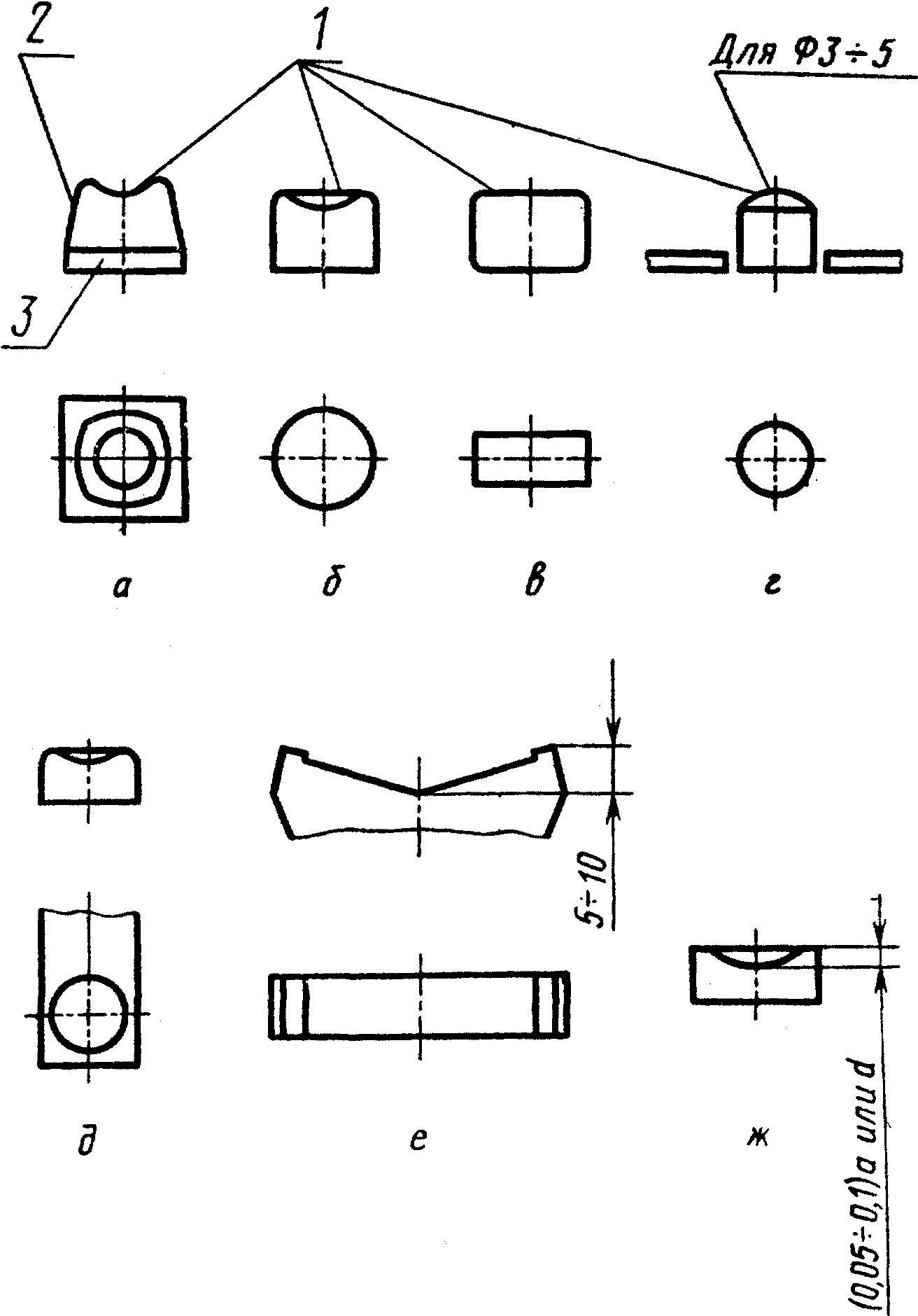

3. Приводной элемент кнопочных выключателей и переключателей в сечении горизонтальной плоскости должен иметь круглую или прямоугольную форму со стороны рабочей поверхности (см. черт. 1 а — г справочного приложения 2). При необходимости кодирования приводных элементов они могут быть другой формы.

4. Приводной элемент клавишных выключателей и переключателей должен быть прямоугольной формы (см. черт. 1 д, е справочного приложения 2).

5. Кромки рабочей поверхности кнопок и клавишей должны быть закруглены и на них не должно быть заусенцев и зазубрин.

6. Для надежного фиксирования пальца рабочая поверхность кнопок и клавишей должна иметь небольшую вогнутость (см. черт. 1 ж справочного приложения 2). У кнопок прямоугольной формы и кнопок малого диаметра (3 — 5 мм) рабочую поверхность допускается выполнять плоской, без вогнутости. При необходимости на рабочей поверхности допускается выполнять сферу или небольшой бортик, выступающий над рабочей поверхностью кнопок и клавиш.

7. На рабочей поверхности кнопок и клавиш не допускается наносить насечку, кроме случаев, обусловленных особыми условиями применения.

8. В случаях применения кнопочных и клавишных переключателей при освещенности менее 300 лк и частоте нажатия более 50 раз в минуту размер приводных элементов и расстояние между ними увеличивают в 1,5 — 3 раза, при этом максимально допустимое усилие нажатия должно быть не более 0,6 Н.

Эти требования не распространяются на рабочее место оператора ограниченного объема (площади).

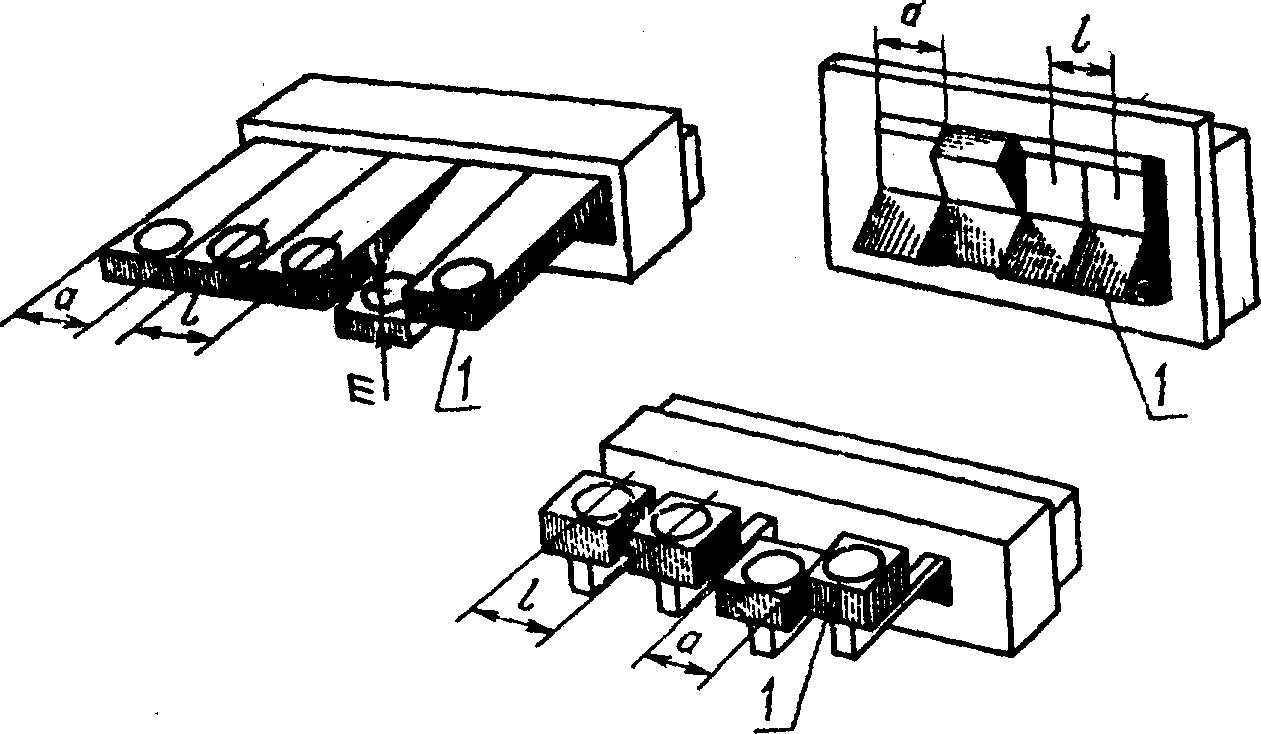

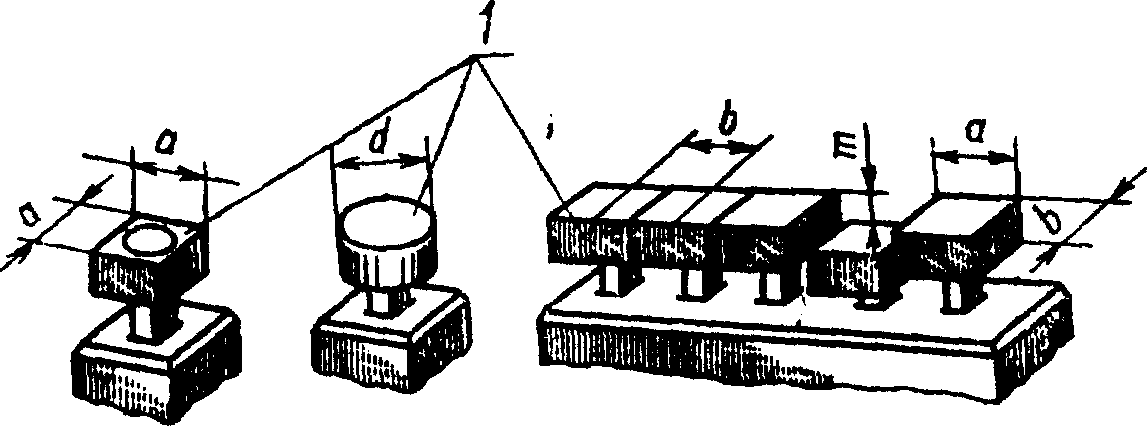

9. Размеры приводных элементов (ПЭ) кнопочных и клавишных выключателей и переключателей в зависимости от значения прилагаемых усилий указаны в таблице и на черт. 2, 3 справочного приложения 2.

10. Кнопочные и клавишные выключатели и переключатели должны иметь в момент нажатия на приводной элемент обратную связь (см. справочное приложение 1).

11. Кнопочные и клавишные выключатели и переключатели должны иметь индикацию положений «включено» или «выключено»:

для фиксирующихся выключателей и переключателей высота выступающей над панелью кнопки или клавиши 5 — 10 мм для положения «выключено» и 1 — 3 мм для положения «включено»; при необходимости могут дополняться индикацией со световым сигналом;

для нефиксирующихся переключателей и выключателей в необходимых случаях положение «включено» должно обозначаться световым сигналом или специальными несветящимися индикаторами.

12. При наличии на панели большого количества переключателей и выключателей приводные элементы необходимо кодировать формой, размером и цветом в соответствии с ГОСТ 21829-76.

13. Для обозначения функции приводных элементов выключателей и переключателей следует применять надписи или символы. Надписи должны быть короткими и понятными при быстром чтении, сокращения должны использоваться только общепринятые.

Располагать надписи и символы следует в непосредственной близости от приводных элементов или в обоснованных случаях на самих элементах. При этом приводные элементы не должны мешать чтению надписей.

Приводной элемент ПЭ	Усилие нажатия, Н	Минимальные размеры приводного элемента, мм		Минимальное расстояние между центрами приводных элементов l, мм	Рабочий ход приводного элемента m, мм	Применение	Примечание
		a x b	d
Кнопка под указательный палец	До 1	10 x 5	3 — 5	10	До 2	Микроэлектронная аппаратура	Частота нажатия не более двух раз в минуту
	1 — 2	12 x 7	10	15	2 — 3	Панели и пульты управления электроустановок радио- и электронной аппаратуры	Частота нажатия не более десяти раз в минуту
	2 — 4	18 x 8	12	15 — 18	3 — 5
	4 — 8	20 x 12	15	18 — 20	4 — 6
Кнопка под большой палец	8 — 20	-	30	30	3 — 8	Кнопки сброса, аварийные кнопки; аппаратура, работающая в условиях переменных механических нагрузок	Частота нажатия не более пяти раз в минуту
	20 — 35	-	30	30	5 — 8
Кнопка под ладонь	10 — 50	-	50	150	5 — 10	Применение в особых случаях	Частота нажатия не более трех раз в минуту
Клавиша	До 2,5	10	-	18 — 25	3 — 5	Панели и пульты управления электроустановок радио- и электронной аппаратуры	Частота нажатия не более десяти раз в минуту
	2,5 — 4,0	15	-		4 — 6
	4 — 6	18	-	18 — 25	4 — 6		Частота нажатия не более одного раза в минуту
	6 — 16	18 — 20	-		5 — 10

Примечание. Кнопки для микроэлектронной аппаратуры при l = 10 мм не допускается располагать более двух в ряд.

14. При применении кнопочных и клавишных выключателей и переключателей на панели управления расстояние между ближайшими точками приводных элементов и другими органами управления должно быть не менее 15 мм, а при работе в перчатках — не менее 25 мм.

15. Приводные элементы кнопочных и клавишных выключателей и переключателей, используемых для наиболее ответственных операций, во избежание случайного нажатия следует ограждать ободком, делать бортики между кнопками и клавишами, помещать их ниже поверхности используемой панели или применять дополнительные устройства блокировки.

16. Кнопки, расположенные в ряд, а также многокнопочные переключатели следует располагать горизонтально; в случаях, обусловленных особыми условиями применения, допускается располагать их вертикально.

17. Если при проектировании кнопочно-клавишных полей возникает необходимость в кнопках-клавишах различного размера, следует применять модульный принцип выбора их размеров и расстояний между ними. Все значимые размеры должны быть кратными базовому модулю. Следует также применять функционально-цветовое кодирование (см. справочное приложение 3).

Термин	Определение
1. Кнопочные переключатели	Переключатели, которые срабатывают от осевого перемещения привода в виде кнопки за счет воздействия на него усилия нажатия человека-оператора
2. Клавишные переключатели	Переключатели, которые срабатывают от вращательного движения привода в виде клавиши вокруг смещенной оси за счет воздействия на него усилия нажатия человека-оператора
3. Приводной элемент выключателя (переключателя)	Часть выключателя (переключателя), посредством которой производится приведение в действие их подвижной системы пальцами или кистью руки человека-оператора
4. Рабочая поверхность приводного элемента	Участок поверхности приводного элемента (одна из его поверхностей), непосредственно соприкасающийся с пальцем или кистью руки человека-оператора в момент приведения в действие подвижной системы переключателя
5. Нормальный темп работы	Темп работы оператора, не нарушающий комфортные условия работы
6. Базовый модуль	Основной исходный размер (модуль) какой-либо части приводного элемента. Все остальные значимые размеры кратны этому модулю
7. Клавиша	Приводной элемент клавишных выключателей и переключателей, который характеризуется размерами, соизмеримыми с пальцами руки (или больше его) человека-оператора, и, как правило, имеет прямоугольную форму
8. Кнопка	Приводной элемент кнопочных выключателей и переключателей, имеющий размеры, соизмеримые с пальцами руки человека-оператора, и, как правило, имеет прямоугольную или круглую в сечении форму
9. Обратная связь в выключателях и переключателях	Свойство выключателя, заключающееся в том, что в момент приведения в действие его подвижная система оказывает упругое сопротивление пальцу или кисти руки человека-оператора, а после завершения действия сигнализирует об этом: механически — резкое падение упругого сопротивления, акустически — «щелчок» или визуально-световой сигнал.

Приложение 2

При наличии на панелях управления большого количества кнопок (более 10) должны использоваться следующие принципы группирования.

1. Горизонтально-цветовое группирование

Кнопки располагаются горизонтальными рядами. В каждом ряду размещается от пяти до двадцати кнопок. Группирование кнопок внутри ряда производится в соответствии с табл. 1.

Общее число кнопок	Группы кнопок и число кнопок в группе
6	5 + 1
7	5 + 2
8	5 + 3
9	5 + 4
10	5 + 5
11	5 + 5 + 1
12	5 + 5 + 2
13	5 + 5 + 3
14	5 + 5 + 4
15	5 + 5 + 5
16	5 + 5 + 5 + 1
17	5 + 5 + 5 + 2
18	5 + 5 + 5 + 3
19	5 + 5 + 5 + 4
20	5 + 5 + 5 + 5

Первую и третью группы кнопок окрашивают одинаковым цветом в случае слабой освещенности панелей управления (пульта) или одинаковым оттенком цвета при хорошей освещенности, соответственно вторую и четвертую группы кнопок окрашивают другим цветом или оттенком цвета.

Горизонтально-цветовое группирование применяют при количестве горизонтальных рядов не более пяти.

2. Вертикально-цветовое группирование

Такое группирование применяют при числе горизонтальных рядов более пяти в соответствии с табл. 2.

Общее число горизонтальных рядов	Группы горизонтальных рядов и число рядов в них
6	5 + 1
7	5 + 2
8	5 + 3
9	5 + 4
10	5 + 5
11	5 + 5 + 1
12	5 + 5 + 2
13	5 + 5 + 3
14	5 + 5 + 4
15	5 + 5 + 5
16	5 + 5 + 5 + 1
17	5 + 5 + 5 + 2
18	5 + 5 + 5 + 3
19	5 + 5 + 5 + 4
20	5 + 5 + 5 + 5

Первая и третья группы горизонтальных рядов должны иметь одинаковый цвет или оттенок, отличный от цвета или оттенка второй и четвертой групп.

Расстояние между группами рядов должно быть больше расстояния между отдельными рядами на величину диаметра кнопки.

---
