ГОСТ 22240-76*. Государственный стандарт Союза ССР. Обложки и крышки переплетные. Классификация

Государственный комитет СССР по стандартам · № ГОСТ 22240-76*Действующий акт

(введен в действие Постановлением Госстандарта СССР от 22.11.1976 № 2609)

(ред. от 01.03.1982)

Примечание

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Ограничение срока действия снято Постановлением Госстандарта России от 07.04.1992 № 372 («ИУС», № 7, 1992). Документ введен в действие с 1 января 1978 года. Документ утрачивает силу с 1 января 1988 года.

Введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 22 ноября 1976 г. № 2609

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ОБЛОЖКИ И КРЫШКИ ПЕРЕПЛЕТНЫЕ

КЛАССИФИКАЦИЯ

Covers and bindings. Classification

ГОСТ 22240-76*

Группа У35

Постановлением Государственного комитета стандартов Совета Министров СССР от 22 ноября 1976 г. № 2609 срок действия установлен с 01.01.1978.

Проверен в 1982 г. Срок действия продлен до 01.01.1988.

Переиздание апрель 1982 г. с Изменением № 1, утвержденным в марте 1982 г. (ИУС 6, 1982 г.).

1. Настоящий стандарт распространяется на обложки и переплетные крышки книжных изданий, выпускаемых промышленным способом, и устанавливает их классификацию.

Стандарт не распространяется на обложки и переплетные крышки для факсимильных, экспериментальных изданий и изданий, выполняемых по особым художественно-техническим требованиям.

Стандарт соответствует рекомендации СЭВ РС 1833-75 в части, касающейся конструкции обложек, переплетных крышек и применяемых материалов.

2. Обложки и переплетные крышки в зависимости от конструкции и применяемых материалов подразделяются на типы, указанные в таблице и справочном Приложении.

ТипНаименование обложек и переплетных крышекМатериал для обложек и переплетных крышекФорма корешкаНаличие канта
Материал наружныйМатериал для корешкаМатериал для сторонокМатериал для отстава
Бумага для печати массой 1 м2 не менее 100 г (1)Бумага для печати массой 1 м2 не менее 100 г с прозрачным полимером, нанесенным с одной стороны (2)Бумага для печати массой 1 м2 не менее 100 г с прозрачным полимером, нанесенным с двух сторон (3)Переплетный материал на бумажной основе (4)Переплетный материал на нетканой основе (5)Переплетный материал на ткани (6)Картон переплетный толщиной не более 0,9 мм (7)Картон переплетный толщиной не более 0,9 мм с прозрачным полимером (8)Пластикат (9)Переплетный материал на бумажной основе (10)Переплетный материал на нетканой основе (11)Переплетный материал на ткани (12)Картон переплетный толщиной не более 0,9 мм (13) (при ручном изготовлении переплетных крышек)Картон переплетный толщиной не менее 1,0 мм (14)Бумага массой 1 м2 от 120 до 200 г (гибкий отстав) (15)Картон переплетный толщиной 0,5 — 0,6 мм (полужесткий отстав) (16)Картон переплетный толщиной не менее 1,0 мм (жесткий отстав) (17)Фальцованный (18)Прямой (19)Кругленый (20)Без канта (21)С кантом (22)
1Обложка для крытья внакидкуРРРРР-ДД---------Р--Р-
2Обложка для обыкновенного крытьяРР-РР-ДД----------Р-Р-
3Обложка для крытья вроспускРР-РР-ДД----------Р-Р-
4Составная обложка с окантованным корешкомРРДДД-РР-РРД------Р-Р-
5Переплетная крышка составная.
Картонные сторонки и отстав соединены корешком из одного вида материала, а сторонки покрыты другим видом материала		РР-РРР----РР-РРДД-ДР-Р
6Переплетная крышка из одной детали.
Состоит из одного материала		ДР-РР-РРР---------РДРР
7Переплетная крышка цельнокрытая.
Картонные сторонки и отстав покрыты одним материалом		ДР-РРР------РРРРР-РР-Р
8Переплетная крышка с накладными сторонками и накладным корешком.
Картонные сторонки покрыты материалом с загибкой с четырех сторон. Корешок покрыт материалом с загибкой с двух сторон (сверху и снизу)		ДР-РРР---ДРР-Р--Р-Р-ДР

Продолжение таблицы

ТипНаименование обложек и переплетных крышекМатериал для обложек и переплетных крышекФорма корешкаНаличие канта
Материал наружныйМатериал для корешкаМатериал для сторонокМатериал для отстава
Бумага для печати массой 1 м2 не менее 100 г (А)Бумага для печати массой 1 м2 не менее 100 г с прозрачным полимером, нанесенным с одной стороны (Б)Бумага для печати массой1 м2 не менее 100 г с прозрачным полимером, нанесенным с двух сторон (В)Переплетный материал на бумажной основе (Г)Переплетный материал на нетканой основе (Д)Переплетный материал на ткани (Е)Картон переплетный толщиной не более 0,9 мм (Ж)Картон переплетный толщиной не более 0,9 мм с прозрачным полимером (З)Пластикат (И)Переплетный материал на бумажной основе (К)Переплетный материал на нетканой основе (Л)Переплетный материал на ткани (М)Картон переплетный толщиной не более 0,9 мм (Н)Картон переплетный толщиной не менее 1,0 мм (О)Бумага массой 1 м2 от 120 до 200 г (П)Картон переплетный толщиной 0,5 — 0,6 мм (полужесткий отстав) (16)Картон переплетный толщиной не менее 1,0 мм (жесткий отстав) (17)Фальцованный (Т)Прямой (У)Кругленый (Ф)Без канта (Х)С кантом (Ц)
9Переплетная крышка с накладными сторонками и окантованным корешком.
Картонные сторонки покрыты материалом с загибкой с четырех сторон.
Корешком служит материал окантовки		РР-РРД---РРД-Р----Р-ДР

Обозначения символов: Р — рекомендуется; Д — допускается; «-» — не допускается.

Примечания:

1. Обложки и переплетные крышки выпускают с прямыми углами. По согласованию с полиграфическими предприятиями допускается конструкция переплетных крышек с прямыми оклеенными и круглеными углами.

2. В качестве наружного материала допускается вместо переплетного картона применять другие виды картона, основные качественные показатели которых не ниже, чем у переплетного картона.

3. Условное обозначение обложек и переплетных крышек состоит из типа, наружного материала, материала для корешка, материала для сторонок, материала для отстава формы корешка, наличия канта, обозначения настоящего стандарта.

Пример условного обозначения переплетной составной крышки типа 5, с крытьем сторонок бумагой для печати массой 1 м2 не менее 100 г (1), крытьем корешка переплетным материалом на ткани (12), с картонными сторонками толщиной не менее 1,0 мм (14), с отставом из бумаги массой 1 м2 от 120 до 200 г (15), с кругленым корешком (20), кантом (22):

Крышка переплетная 5.1.12.14.15.20.22 ГОСТ 22240-76.

2, 3. (Измененная редакция, Изм. № 1).

Приложение Справочное

КОНСТРУКЦИИ ТИПОВ ОБЛОЖЕК И ПЕРЕПЛЕТНЫХ КРЫШЕК

Тип 1

Обложка для крытья внакидку

рис. 1

1 — блок; 2 — обложка

Черт. 1

Тип 2

Обложка для обыкновенного крытья

рис. 2

1 — блок; 2 — обложка

Черт. 2

Тип 3

Обложка для крытья вроспуск

рис. 3

1 — блок; 2 — обложка

Черт. 3

Тип 4

Обложка составная с окантованным корешком

рис. 4

1 — блок; 2 — сторонки обложки; 3 — окантовка

Черт. 4

Тип 5

Переплетная крышка составная

рис. 5

1 — картон; 2 — блок; 3 — форзацы; 4 — два вида материала

Черт. 5

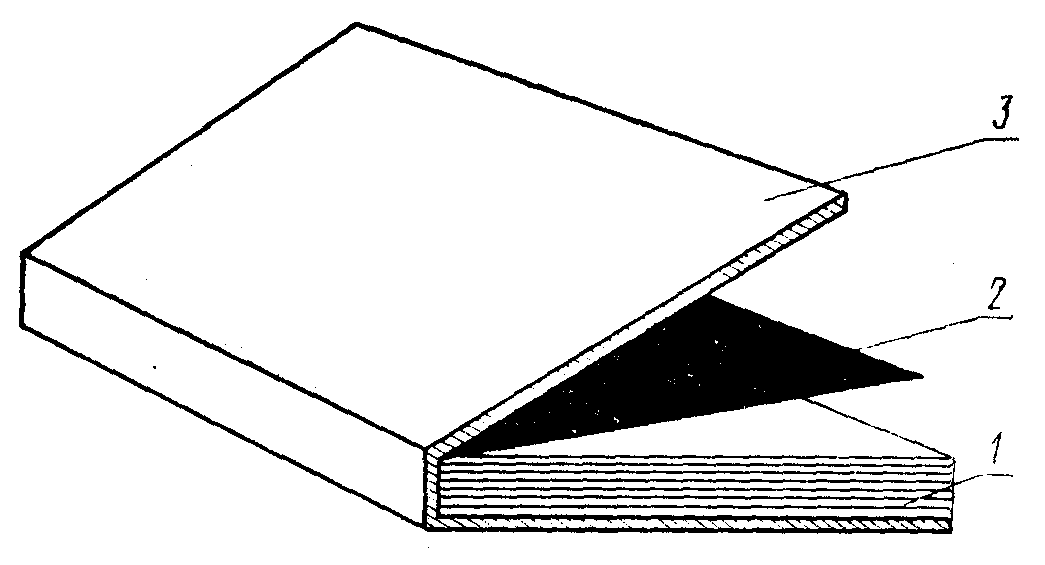

Тип 6

Переплетная крышка из одной детали

рис. 6

1 — блок; 2 — форзац; 3 — переплетная крышка

Черт. 6

Тип 7

Переплетная крышка цельнокрытая

рис. 7

1 — картон; 2 — блок; 3 — форзацы; 4 — материал для крытья

Черт. 7

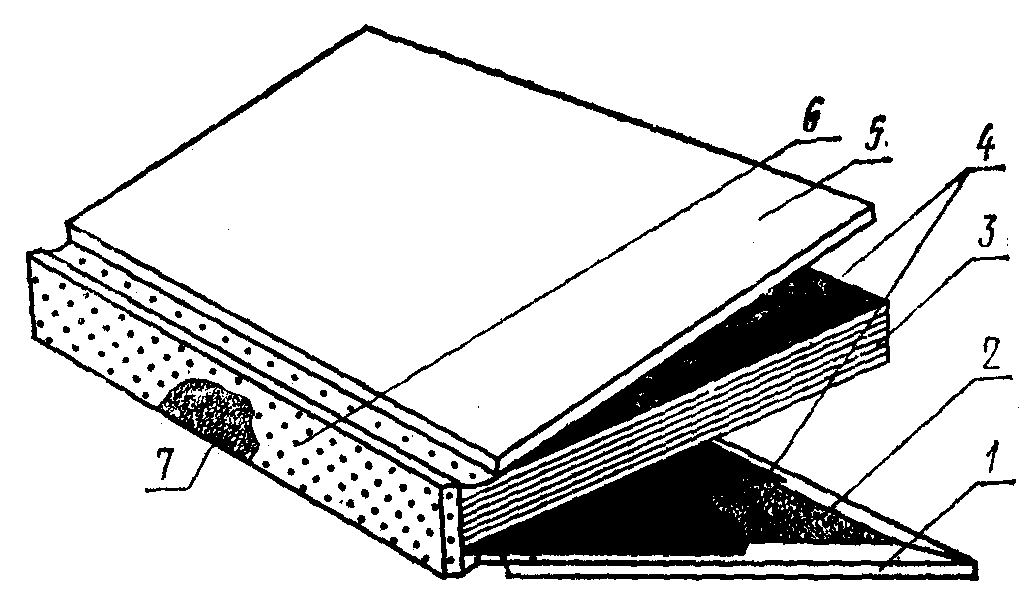

Тип 8

Переплетная крышка с накладными сторонками и накладным корешком

рис. 8

1, 5 — накладные сторонки; 2, 7 — картон; 3 — блок; 4 — форзацы; 6 — материал для корешка

Черт. 8

Тип 9

Переплетная крышка с накладными сторонками и окантованным корешком

рис. 9

1, 5 — накладные сторонки; 2 — картон; 3 — блок; 4 — форзацы; 6 — окантовка

Черт. 9

(Измененная редакция, Изм. № 1).
