ГОСТ 21828-76. Втулки разрезные для инструмента с цилиндрическим хвостовиком и квадратом, диаметром от 3,15 до 35,5 мм. Конструкция и размеры

Государственный комитет СССР по стандартам · № ГОСТ 21828-76Действующий акт

(введен Постановлением Госстандарта СССР от 14.05.1976 № 1202)

(ред. от 26.02.1982)

Утвержден и введен в действие
Постановлением Госстандарта СССР

от 14 мая 1976 г. № 1202

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ВТУЛКИ РАЗРЕЗНЫЕ ДЛЯ ИНСТРУМЕНТА С ЦИЛИНДРИЧЕСКИМ ХВОСТОВИКОМ И КВАДРАТОМ, ДИАМЕТРОМ ОТ 3,15 ДО 35,5 ММ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Expansion bushes for tool with cylindrical tail and square from 3,15 to 35,5 mm. Design and dimensions

ГОСТ 21828-76

Группа Г27

Взамен МН 5744-65

Срок введения
с 1 июля 1977 года
до 1 июля 1982 года

Разработан Государственным проектно-технологическим институтом (Оргстанкинпром).

Зам. директора Б.И. Кобельков.

Руководитель темы Л.Б. Смирнов.

Исполнитель В.М. Шарков.

Внесен Министерством станкостроительной и инструментальной промышленности.

Член Коллегии В.А. Трефилов.

Подготовлен к утверждению Всесоюзным научно-исследовательским институтом по нормализации в машиностроении (ВНИИНМАШ).

И. о. директора Н.Н. Герасимов.

Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 14 мая 1976 г. № 1202.

1. Настоящий стандарт распространяется на разрезные втулки для инструмента с цилиндрическим хвостовиком и квадратом, диаметром от 3,15 до 35,5 мм по ГОСТ 9523-67.

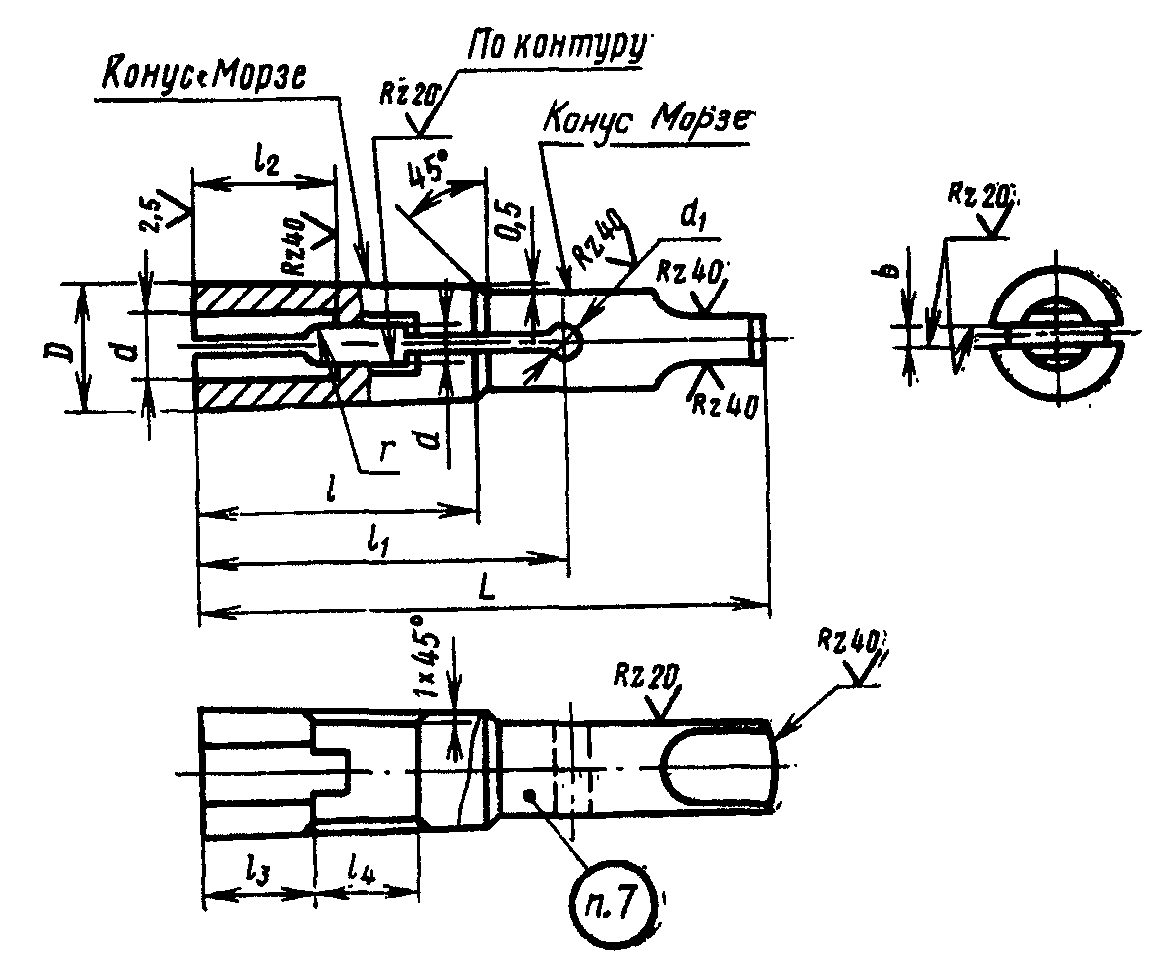

2. Конструкция и размеры втулок должны соответствовать указанным на чертеже и в таблице.

рис. 1

Размеры в мм

Обозначение втулокПрименяемостьdКонус МорзеDLаbd 1ll 1l 2l 3l 4rМасса, кг ~
6112-03013,15112,265,52,501,23,03644151271,00,04
6112-03023,552,80
6112-03034,003,151181,5
6112-03044,503,551,61,70,03
6112-03055,004,0092,0
6112-03065,604,501814
6112-03076,305,00102,50,02
6112-0308218,080,02,05,542520,10
6112-03097,10112,265,55,601,63,036442,80,03
6112-0311218,080,02,05,542520,10
6112-03128,00112,265,56,301,63,036442016113,00,03
6112-0313218,080,02,05,542520,09
6112-03149,007,1014133,0
6112-0315324,199,02,56,550630,16
6112-031610,00218,080,08,002,05,54252144,00,08
6112-0317324,199,02,56,550630,15
6112-031811,20218,080,09,002,05,54252154,50,07
6112-0319324,199,02,56,550630,14
6112-032112,50218,080,010,002,05,542522620165,00,06
6112-0322324,199,02,56,550630,13
6112-0323431,6124,03,063800,32
6112-032414,00324,199,011,202,5506318185,50,12
6112-0325431,6124,03,063800,31
6112-032616,00324,199,012,502,550633224206,00,11
6112-0327431,6124,03,063800,29
6112-032818,00324,199,014,002,550633526227,00,10
6112-0329431,6124,03,063800,25
6112-0331544,7156,04,010,0801030,79
6112-033220,00431,6124,016,003,06,5638025258,00,24
6112-0333544,7156,04,010,0801030,75
6112-033422,40431,6124,018,003,06,5638024279,00,19
6112-0335544,7156,04,010,0801030,70
6112-033625,00431,6124,020,003,06,56380233010,00,15
6112-0337544,7156,04,010,0801030,55
6112-033828,0022,4038253211,00,51
6112-033931,5025,0044303512,50,47
6112-034135,5028,00283914,00,41

Пример условного обозначения втулки размером (d = 3,15 мм и конусом Морзе 1:

Втулка 6112-0301 ГОСТ 21828-76

3. Исключен. - Изменение № 1, утв. Постановлением Госстандарта СССР от 26.02.1982 № 868.

4. Размеры конусов Морзе — по СТ СЭВ 147-75. Степень точности конусов Морзе — АТ6 по ГОСТ 2848-75.

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 26.02.1982 № 868)

5. Параметр шероховатости поверхностей фасок — по ГОСТ 2789-73 должен быть Rz \leq 40 мкм.

6. Покрытие — Хим. Окс. прм. (обозначение покрытия — по ГОСТ 9.073-77).

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 26.02.1982 № 868)

7. Маркировать: обозначение втулки и товарный знак предприятия-изготовителя. Допускается нанесение маркировки втулок на шлифованную поверхность конуса Морзе электрохимическим методом.

8. Остальные технические требования — по ГОСТ 17166-71 и ГОСТ 9523-67.
