ГОСТ 21796-90. Государственный стандарт Союза ССР. Экскаваторы непрерывного действия. Термины и определения
(утв. и введен в действие Постановлением Госстандарта СССР от 28.02.1990 № 322)
Утвержден и введен в действие Постановлением Государственного
комитета СССР по управлению
качеством продукции и стандартам
от 28 февраля 1990 г. № 322
Excavators of continuous action. Terms and definitions
Дата введения 1 июля 1991 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Межотраслевым государственным объединением по производству оборудования для промышленности строительных материалов и строительной индустрии.
В.П. Корнеев, канд. техн. наук; И.Г. Бессмертная; М.И. Кисень; Л.Б. Полякова; Э.С. Русинова.
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 28.02.1990 № 322.
3. Срок первой проверки — 2001 г.; периодичность проверки — 10 лет.
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 17257-87 | 1 |
Настоящий стандарт устанавливает термины и определения понятий в области экскаваторов непрерывного действия.
Настоящий стандарт не распространяется на шагающие экскаваторы непрерывного действия.
Термины, установленные настоящим стандартом, обязательны для применения во всех видах документации и литературы, входящих в сферу работ по стандартизации или использующих результаты этих работ.
1. Стандартизованные термины с определениями приведены в табл. 1.
| Термин | Определение | Чертеж |
| 1. Экскаватор непрерывного действия Ндп. Многоковшовый экскаватор | Машина, непрерывно разрабатывающая грунт с одновременной погрузкой его в транспортное средство или укладкой в отвал | - |
| 1. Виды экскаваторов по назначению | ||

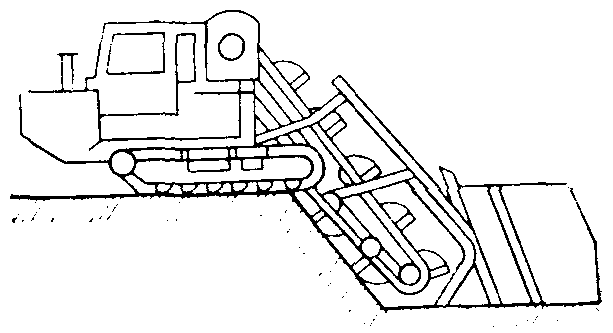

| 2. Траншейный экскаватор непрерывного действия Траншейный экскаватор Ндп. Траншеекопатель | - |  |
| 3. Экскаватор-каналокопатель Ндп. Экскаватор-канавокопатель | - |  |
| 4. Экскаватор-дреноукладчик Ндп. Дреноукладчик | Траншейный экскаватор непрерывного действия для устройства дренажа |  |

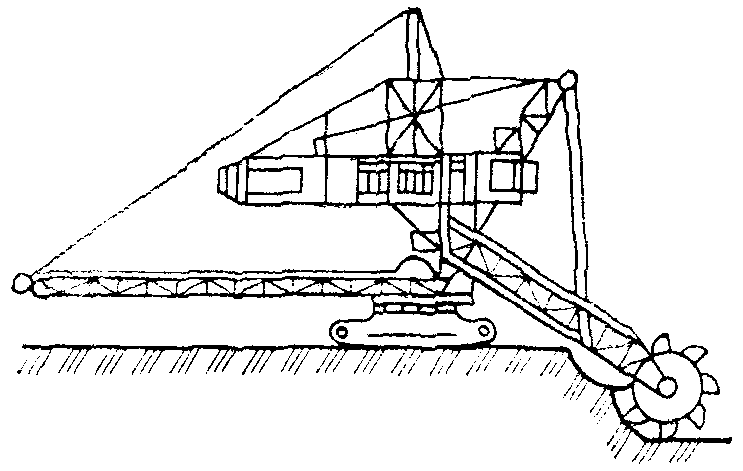

| 5. Карьерный экскаватор непрерывного действия Карьерный экскаватор | - |  |
| 2. Виды экскаваторов по типу основного рабочего органа | ||

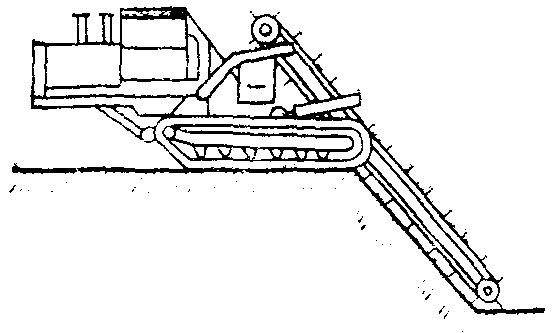

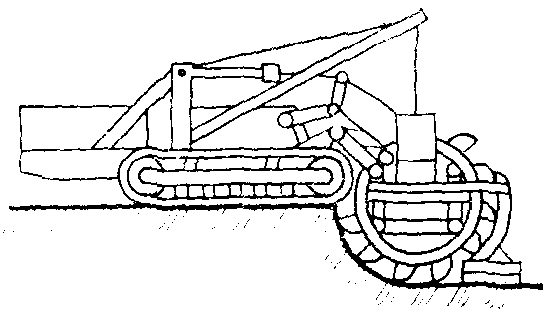

| 6. Цепной экскаватор непрерывного действия Цепной экскаватор | - |  |
| 7. Роторный экскаватор непрерывного действия Роторный экскаватор | - |  |
| 8. Шнекороторный экскаватор непрерывного действия Шнекороторный экскаватор | - | |
| 3. Виды экскаваторов по направлению движения основного рабочего органа | ||

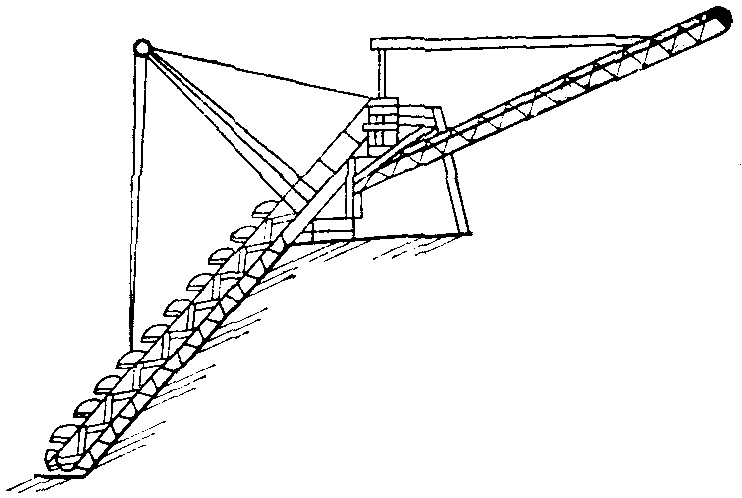

| 9. Экскаватор непрерывного действия продольного копания Экскаватор продольного копания | Экскаватор непрерывного действия, основной рабочий орган которого совершает движение в направлении, совпадающем с направлением передвижения экскаватора |  |

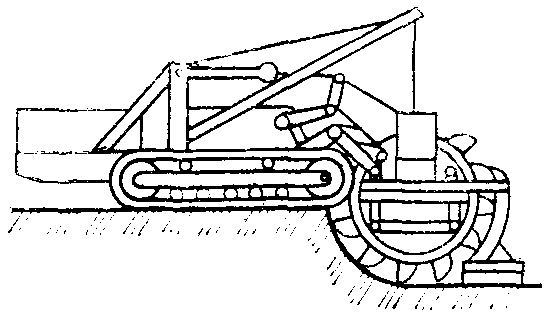

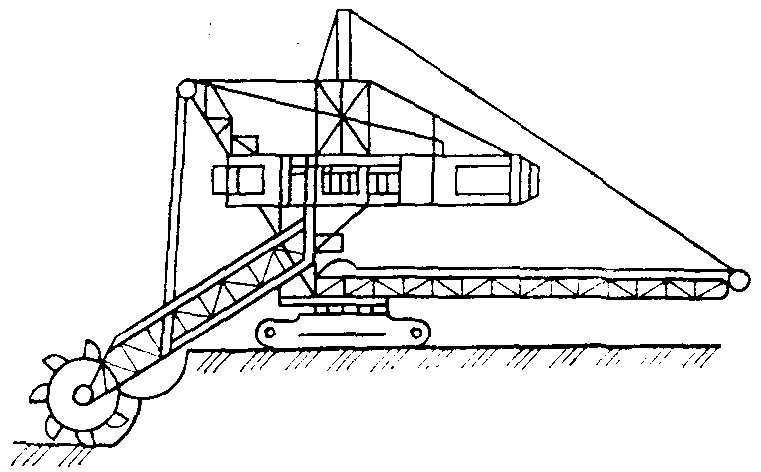

| 10. Экскаватор непрерывного действия поперечного копания Экскаватор поперечного копания | Экскаватор непрерывного действия, основной рабочий орган которого совершает движение в плоскости, перпендикулярной к направлению передвижения экскаватора |  |
| 11. Экскаватор непрерывного действия радиального копания Экскаватор радиального копания | Экскаватор непрерывного действия, основной рабочий орган которого может поворачиваться относительно вертикальной или горизонтальной оси экскаватора |  |
| 4. Виды экскаваторов по способу соединения рабочего оборудования с базовым шасси | ||
| 12. Экскаватор непрерывного действия с навесным рабочим оборудованием | Экскаватор непрерывного действия, масса рабочего оборудования которого в транспортном положении полностью передается на базовое шасси |  |

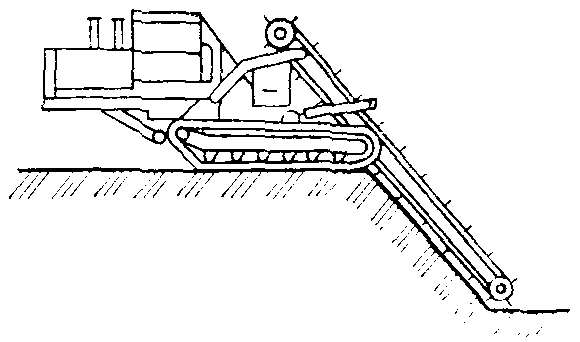

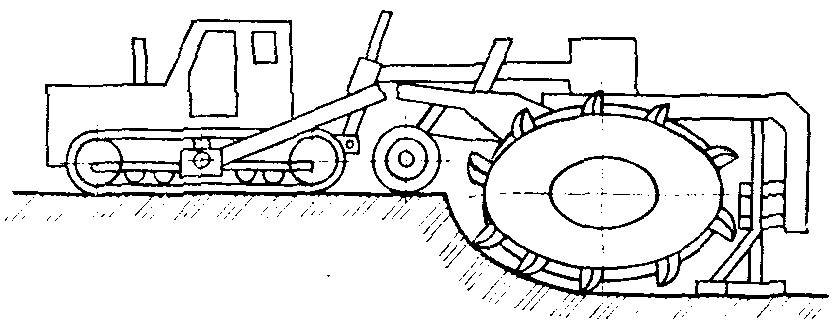

| 13. Экскаватор непрерывного действия с полуприцепным рабочим оборудованием | Экскаватор непрерывного действия, масса рабочего оборудования которого в транспортном положении частично передается на базовое шасси и частично воспринимается дополнительным опорным устройством |  |
| 14. Экскаватор непрерывного действия с прицепным рабочим оборудованием | Экскаватор непрерывного действия, масса рабочего оборудования которого в транспортном положении полностью передается на собственное ходовое устройство |  |
| 5. Виды экскаваторов по типу ходового устройства | ||
| 15. Гусеничный экскаватор непрерывного действия | - |  |
| 16. Колесный экскаватор непрерывного действия | - |  |
| 17. Рельсовый экскаватор непрерывного действия | - |  |
| 6. Основное рабочее оборудование экскаватора непрерывного действия и его составные части | ||
| 18. Рабочее оборудование экскаватора непрерывного действия Рабочее оборудование экскаватора | Составная часть экскаватора непрерывного действия для разрабатывания и транспортирования грунта | - |
| 19. Рабочий орган экскаватора непрерывного действия Рабочий орган | Составная часть рабочего оборудования экскаватора непрерывного действия, непосредственно разрабатывающая и транспортирующая грунт | - |
| 20. Ротор экскаватора непрерывного действия Ротор | Рабочий орган экскаватора непрерывного действия, представляющий собой колесо с расположенными на нем ковшами |  |

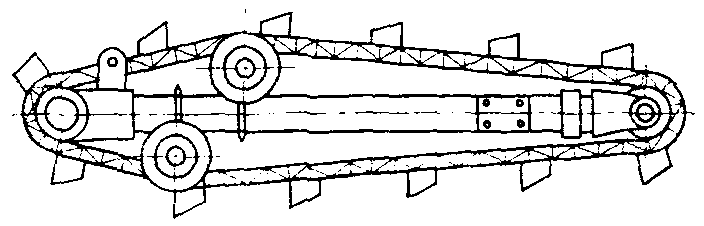

| 21. Рабочая цепь экскаватора непрерывного действия Рабочая цепь | Рабочий орган экскаватора непрерывного действия, представляющий собой замкнутую цепь с расположенными на ней ковшами или скребками |  |
| 22. Шнек экскаватора непрерывного действия Шнек | Рабочий орган экскаватора непрерывного действия, режущие элементы которого расположены по спиральной линии | - |
| 23. Ковш экскаватора непрерывного действия Ковш | Составная часть рабочего органа экскаватора непрерывного действия, разрабатывающая грунт, обладающая геометрической вместимостью по ГОСТ 17257 | - |
| 24. Скребок экскаватора непрерывного действия Скребок | Составная часть рабочего органа экскаватора непрерывного действия, разрабатывающая и транспортирующая грунт, не обладающая геометрической вместимостью | - |

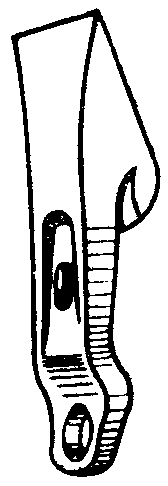

| 25. Резец экскаватора непрерывного действия Резец Ндп. Клык Зуб | Режущий элемент экскаватора непрерывного действия, срезающий и разрыхляющий грунт |  |
| 26. Очиститель ковша (скребка) экскаватора непрерывного действия Очиститель | Приспособление для принудительного удаления грунта из ковша (скребка) экскаватора непрерывного действия | - |

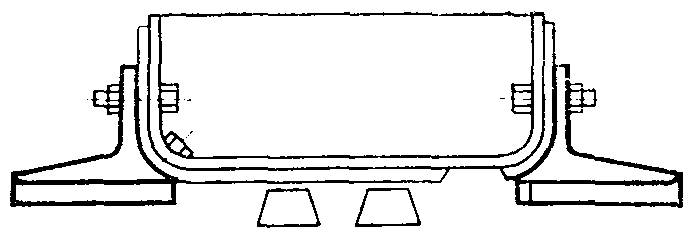

| 27. Уширитель ковша экскаватора непрерывного действия Уширитель ковша | Приспособление, устанавливаемое на ковше экскаватора непрерывного действия с целью увеличения ширины копания |  |
Применение терминов — синонимов стандартизованного термина не допускается. Недопустимые к применению термины-синонимы приведены в табл. 1 в качестве справочных и обозначены пометой «Ндп».
2.1. Для отдельных стандартизованных терминов в табл. 1 приведены в качестве справочных краткие формы, которые разрешается применять в случаях, исключающих возможность их различного толкования.
2.2. Приведенные определения можно, при необходимости, изменять, вводя в них производные признаки, раскрывая значения используемых в них терминов, указывая объекты, входящие в объем определяемого понятия. Изменения не должны нарушать объем и содержание понятий, определенных в данном стандарте.
2.3. В случаях, когда в термине содержатся все необходимые и достаточные признаки понятия, определение не приведено и в графе «Определение» поставлен прочерк.
2.4. В табл. 1 к терминам 2, 3, 4, 5, 6, 7, 9, 10, 11, 12, 13, 14, 15, 17, 20, 21, 25, 27 приведены иллюстрации.
4. Стандартизованные термины набраны полужирным шрифтом, их краткая форма — светлым, а недопустимые синонимы — курсивом.
