Утвержден и введен в действие
Постановлением Государственного
комитета Совета Министров СССР
по делам строительства
от 31 марта 1976 г. № 32

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СИСТЕМА ОБЕСПЕЧЕНИЯ ГЕОМЕТРИЧЕСКОЙ ТОЧНОСТИ В СТРОИТЕЛЬСТВЕ

ТЕХНОЛОГИЧЕСКИЕ ДОПУСКИ ГЕОМЕТРИЧЕСКИХ ПАРАМЕТРОВ

Sistem of ensuring of geometrical accuracy in construction. Manufacturing and assembling toleranses of geometral parameters

ГОСТ 21779-76

Группа Ж02

Постановлением Государственного комитета Совета Министров СССР по делам строительства от 31 марта 1976 г. № 32 срок введения установлен

с 1 января 1977 года

РАЗРАБОТАН

Центральным научно-исследовательским институтом типового и экспериментального проектирования школ, дошкольных учреждений, средних и высших учебных заведений (ЦНИИЭП учебных зданий) Госгражданстроя при Госстрое СССР

Директор Г.А. Градов

Руководитель темы Д.М. Лаковский

Исполнитель И.В. Колечицкая

Центральным научно-исследовательским и проектным институтом типового и экспериментального проектирования жилища (ЦНИИЭП жилища) Госгражданстроя при Госстрое СССР

Директор Б.Р. Рубаненко

Руководитель темы С.А. Резник

Исполнители: А.В. Цареградский, Л.А. Вассердам, Л.С. Экслер

Центральным научно-исследовательским и проектно-экспериментальным институтом организации, механизации и технической помощи строительству (ЦНИИОМТП) Госстроя СССР

Директор И.А. Онуфриев

Руководитель темы М.Я. Егиус

Исполнители: В.Н. Сведлов, Р.А. Каграманов, В.С. Сытник

Зональным научно-исследовательским и проектным институтом типового и экспериментального проектирования жилых и общественных зданий (ЛенЗНИИЭП) Госгражданстроя при Госстрое СССР

Директор А.В. Карагин

Руководитель темы М.С. Кардаков

Исполнитель Л.Н. Ковалис

Трестом «Мосоргстрой» Главмосстроя при Мосгорисполкоме

Управляющий Б.Ф. Жариков

Руководитель темы и исполнитель В.Д. Фельдман

ВНЕСЕН Центральным научно-исследовательским и проектным институтом типового и экспериментального проектирования жилища (ЦНИИЭП жилища) Госгражданстроя при Госстрое СССР

Директор Б.Р. Рубаненко

ПОДГОТОВЛЕН К УТВЕРЖДЕНИЮ Отделом технического нормирования и стандартизации Госстроя СССР

Начальник отдела В.И. Сычев

Начальник подотдела стандартизации в строительстве М.М. Новиков

Зам. начальника подотдела В.В. Тищенко

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета Совета Министров СССР по делам строительства от 31 марта 1976 г. № 32

Настоящий стандарт устанавливает номенклатуру и величины технологических допусков геометрических параметров в строительстве, сгруппированных по классам точности технологических процессов и операций и предназначенных для регламентации в соответствующих стандартах и других нормативных документах точности:

изготовления элементов (деталей, изделий и конструкций) из различных материалов, а также возведения элементов зданий и сооружений из монолитного бетона, штучных и других материалов;

выполнения разбивочных работ (при возведении конструкций зданий и сооружений и монтаже технологического оборудования);

установки элементов (при сборке конструкций).

При применении в соединениях строительных деталей, изделий и конструкций различных видов посадок точность изготовления соединяемых элементов принимается по стандартам на допуски и посадки для соответствующих материалов.

Величины допусков в настоящем стандарте приведены для температуры 20 +/- 2 °C.

В стандарте учтены требования стандарта СЭВ СТ 26-73.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Точность изготовления и установки элементов, а также выполнения разбивочных работ назначается в соответствии с требованиями ГОСТ 21778-76 в пределах установленных настоящим стандартом величин технологических допусков геометрических параметров по классам точности выполняемых процессов и операций и используемых средств технологического обеспечения и контроля точности.

1.2. Границы интервалов номинальных размеров, для которых устанавливаются допуски, и численные значения допусков принимаются на основе рядов предпочтительных чисел R5 и R10 по ГОСТ 8032-56.

1.3. Для интервалов номинальных размеров, не предусмотренных настоящим стандартом, величины допусков \Delta_{\text{Т}} в мм вычисляются по формуле

\Delta_{\text{Т}} = K \cdot i, (1)

где i — единица допуска, характеризующая зависимость допуска от величины нормируемого размера, мм. Единица допуска вычисляется для каждого интервала номинальных размеров в зависимости от величины L, равной середине интервала, по формулам рекомендуемого приложения;

K — коэффициент точности, равный количеству единиц допуска, установленному для каждого класса точности в соответствующих таблицах настоящего стандарта.

2. ТОЧНОСТЬ ИЗГОТОВЛЕНИЯ ЭЛЕМЕНТОВ

2.1. Точность изготовления элементов характеризуется допусками линейных размеров и допусками конфигурации элементов (см. черт. 1).

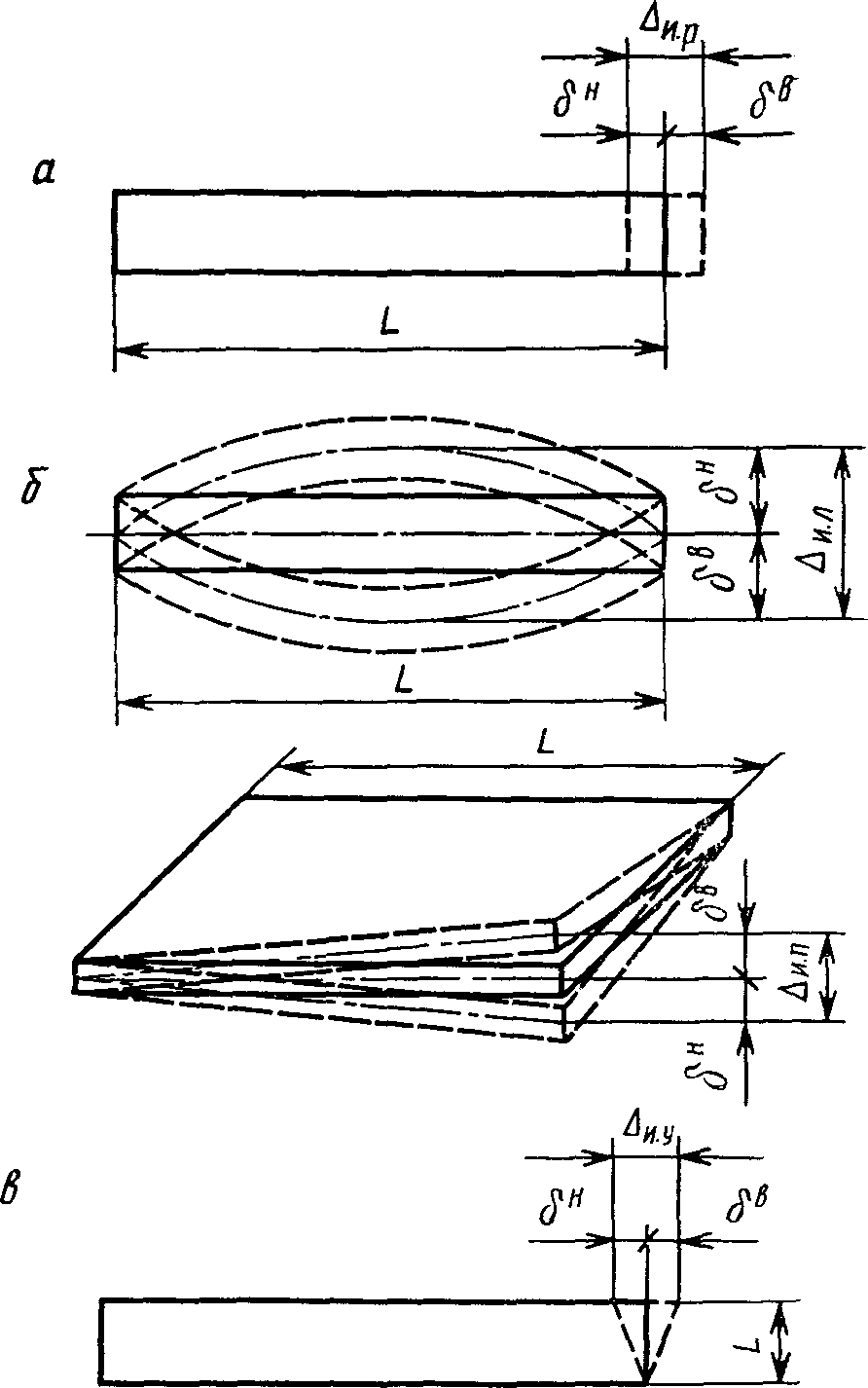

Допуски линейных размеров и конфигурации элементов

2. Точность изготовления элементов

а — допуск линейного размера; б — допуски непрямолинейности
и неплоскостности элементов; в — допуск неперпендикулярности
смежных поверхностей элемента

Черт. 1

Допусками линейных размеров регламентируется точность элементов по длине, ширине и высоте (толщине) или диаметру, точность положения и размеров выступов, выемок, проемов и других деталей, а также точность положения монтажных рисок.

Допусками конфигурации регламентируются неплоскостность, непрямолинейность и непрямоугольность элементов относительно их номинальной формы. Эти допуски ограничивают отклонения конфигурации элементов, которые не связаны с допусками линейных размеров и не могут быть выявлены при их контроле.

В необходимых случаях, исходя из эстетических или других соображений, допускается дополнительно регламентировать неплоскостность отдельных поверхностей и непрямолинейность профиля сечений элементов на участках заданной длины.

2.2. Допуски линейных размеров элементов \Delta_{\text{ир}} должны приниматься по табл. 1 в зависимости от размера L, точность которого нормируется.

2.3. Допуски непрямолинейности \Delta_{\text{ил}} и неплоскостности \Delta_{\text{ип}} элементов должны приниматься по табл. 2 в зависимости от размера L, в направлении которого нормируется непрямолинейность, или в зависимости от большего размера элемента, для которого нормируется неплоскостность. При нормировании непрямолинейности плоских элементов должны указываться сечения, для которых регламентируются отклонения от прямолинейности.

2.4. Непрямоугольность элементов в зависимости от их размеров и принимаемых методов контроля точности регламентируется допусками неперпендикулярности смежных поверхностей элементов или допусками неравенства диагоналей.

Допусками неперпендикулярности смежных поверхностей ограничиваются отклонения от прямого угла между торцевыми или боковыми поверхностями и соответствующими осями элементов, выраженные в линейных величинах. Допуски неперпендикулярности смежных поверхностей элементов должны приниматься по табл. 3 в зависимости от размера L поверхности, неперпендикулярность которой нормируется.

Допусками неравенства диагоналей \Delta_{\text{ид}} (удвоенная разность длин диагоналей) регламентируется непрямоугольность, как правило, крупноразмерных прямоугольных элементов. Этими допусками ограничивается разность длин диагоналей. Допуски неравенства диагоналей должны приниматься по табл. 4 в зависимости от наибольшего размера L прямоугольника, для которого нормируется разность диагоналей.

Таблица 1

Допуски линейных размеров элементов

мм

Интервалы номинальных размеров L	Классы точности
	1	2	3	4	5	6	7	8	9
	Величина допуска
До 20	0,2	0,4	0,6	1,0	1,6	2,6	-	-	-
Св. 20 до 60	0,3	0,5	0,8	1,2	2,0	3,0	5,0	-	-
« 60 » 120	0,4	0,6	1,0	1,6	2,6	4,0	6,0	10	-
« 120 » 250	0,5	0,8	1,2	2,0	3,0	5,0	8,0	12	20
« 250 » 500	0,6	1,0	1,6	2,6	4,0	6,0	10	16	26
« 500 » 1000	0,8	1,2	2,0	3,0	5,0	8,0	12	20	32
« 1000 » 1600	1,0	1,6	2,6	4,0	6,0	10	16	26	40
« 1600 » 2500	1,2	2,0	3,0	5,0	8,0	12	20	32	50
« 2500 » 4000	1,6	2,6	4,0	6,0	10	16	26	40	64
« 4000 » 8000	2,0	3,0	5,0	8,0	12	20	32	50	80
« 8000 » 16000	2,6	4,0	6,0	10	16	26	40	64	100
« 16000 » 25000	3,0	5,0	8,0	12	20	32	50	80	120
« 25000 » 40000	4,0	6,0	10	16	26	40	64	100	160
Значения K	0,10	0,16	0,25	0,40	0,63	1,0	1,6	2,5	4,0

Таблица 2

Допуски непрямолинейности и неплоскостности элементов

мм

Интервалы номинальных размеров L	Классы точности
	1	2	3	4	5	6
	Величина допуска
До 1000	1,0	1,6	2,6	4,0	6,0	10
Св. 1000 до 1600	1,6	2,6	4,0	6,0	10	16
« 1600 » 2500	2,6	4,0	6,0	10	16	26
« 2500 » 4000	4,0	6,0	10	16	26	40
« 4000 » 8000	6,0	10	16	26	40	64
« 8000 » 16000	10	16	26	40	64	100
« 16000 » 25000	16	26	40	64	100	-
« 25000 » 40000	26	40	64	100	-	-
Значения K	0,40	0,63	1,0	1,6	2,5	4,0

Таблица 3

Допуски неперпендикулярности смежных поверхностей элементов

мм

Интервалы номинальных размеров L	Классы точности
	1	2	3	4	5	6	7	8	9
	Величина допуска
До 250	0,2	0,4	0,6	1,0	1,6	2,6	4,0	6,0	10
Св. 250 до 500	0,4	0,6	1,0	1,6	2,6	4,0	6,0	10	16
« 500 » 1000	0,6	1,0	1,6	2,6	4,0	6,0	10	16	26
« 1000 » 1600	1,0	1,6	2,6	4,0	6,0	10	16	26	40
« 1600 » 2500	1,6	2,6	4,0	6,0	10	16	26	40	64
« 2500 » 4000	2,6	4,0	6,0	10	16	26	40	64	100
Значения K	0,25	0,40	0,63	1,0	1,6	2,5	4,0	6,3	10

Таблица 4

Допуски неравенства диагоналей

мм

Интервалы номинальных размеров L	Классы точности
	1	2	3	4	5	6
	Величина допуска
До 1000	2,0	3,0	5,0	8	12	-
Св. 1000 до 1600	2,6	4,0	6,0	10	16	26
« 1600 » 2500	3,0	5,0	8,0	12	20	32
« 2500 » 4000	4,0	6,0	10	16	26	40
« 4000 » 8000	5,0	8,0	12	20	32	50
« 8000 » 16000	6,0	10	16	26	40	64
« 16000 » 25000	8,0	12	20	32	50	80
« 25000 » 40000	10	16	26	40	64	100
Значения K	0,40	0,63	1,0	1,6	2,5	4,0

3. ТОЧНОСТЬ РАЗБИВОЧНЫХ РАБОТ

3.1. Точность разбивочных работ с учетом точности нанесения или закрепления соответствующих ориентиров регламентируется допусками разбивки осей в плане, допусками передачи осей по вертикали и допусками передачи высотных отметок (см. черт. 2).

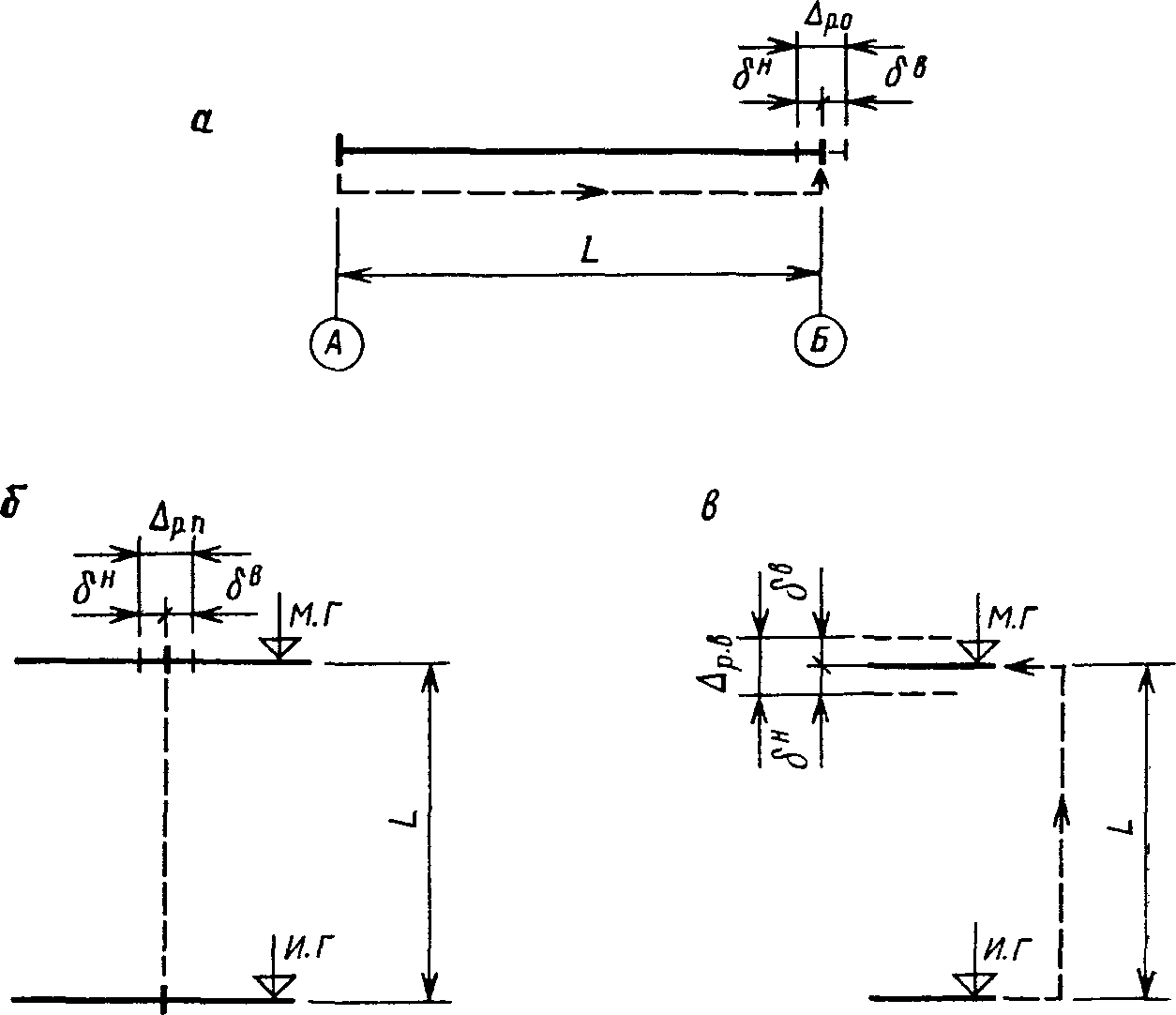

Допуски разбивочных работ

3. Точность разбивочных работ

а — допуск разбивки осей в плане; б — допуск передачи осей
по вертикали; в — допуск передачи высотных отметок;

ИГ — исходный горизонт; МГ — монтажный горизонт

Черт. 2

3.2. Допуски разбивки осей в плане \Delta_{\text{р}.\text{о}} должны приниматься по табл. 5 в зависимости от расстояния L между осями.

Таблица 5

Допуски разбивки осей в плане

мм

Интервалы номинальных размеров L между разбивочными осями	Классы точности
	1	2	3	4	5	6
	Величина допуска
До 16000	2	4	6	10	16	26
Св. 16000 до 25000	4	6	10	16	26	40
« 25000 » 40000	6	10	16	26	40	64
« 40000 » 63000	10	16	26	40	64	100
« 63000 » 100000	16	26	40	64	100	160
« 100000 » 160000	26	40	64	100	160	260
Значения K	0,25	0,40	0,63	1,0	1,6	2,5

3.3. Допуски передачи осей по вертикали \Delta_{\text{р}.\text{п}} должны приниматься по табл. 6 в зависимости от расстояния L между горизонтами.

Таблица 6

Допуски передачи осей по вертикали

мм

Интервалы номинальных расстояний L между горизонтами	Классы точности
	1	2	3	4	5	6
	Величина допуска
До 16000	1	2	4	6	10	16
Св. 16000 до 25000	2	4	6	10	16	26
« 25000 » 40000	4	6	10	16	26	40
« 40000 » 63000	6	10	16	26	40	64
« 63000 » 100000	10	16	26	40	64	100
« 100000 » 160000	16	26	40	64	100	-
Значения K	0,25	0,40	0,63	1,0	1,6	2,5

3.4. Допуски передачи высотных отметок \Delta_{\text{р}.\text{в}} должны приниматься по табл. 7 в зависимости от расстояния L между горизонтами.

Таблица 7

Допуски передачи высотных отметок

мм

Интервалы номинальных расстояний L между горизонтами	Классы точности
	1	2	3	4	5	6
	Величина допуска
До 16000	1	2	3	4	6	10
Св. 16000 до 25000	2	3	4	6	10	16
« 25000 » 40000	3	4	6	10	16	26
« 40000 » 63000	4	6	10	16	26	40
« 63000 » 100000	6	10	16	26	40	64
« 100000 » 160000	10	16	26	40	64	100
Значения K	0,25	0,40	0,63	1,0	1,6	2,5

4. ТОЧНОСТЬ УСТАНОВКИ ЭЛЕМЕНТОВ

4.1. Точность установки элементов регламентируется допусками неравенства длин опирания элементов и допусками несовмещения ориентиров при установке низа и верха элементов, характеризующими их положение после проектного закрепления (см. черт. 3). Точность установки элементов при временном закреплении в процессе монтажа в зависимости от способа закрепления следует принимать на 1 — 2 класса выше.

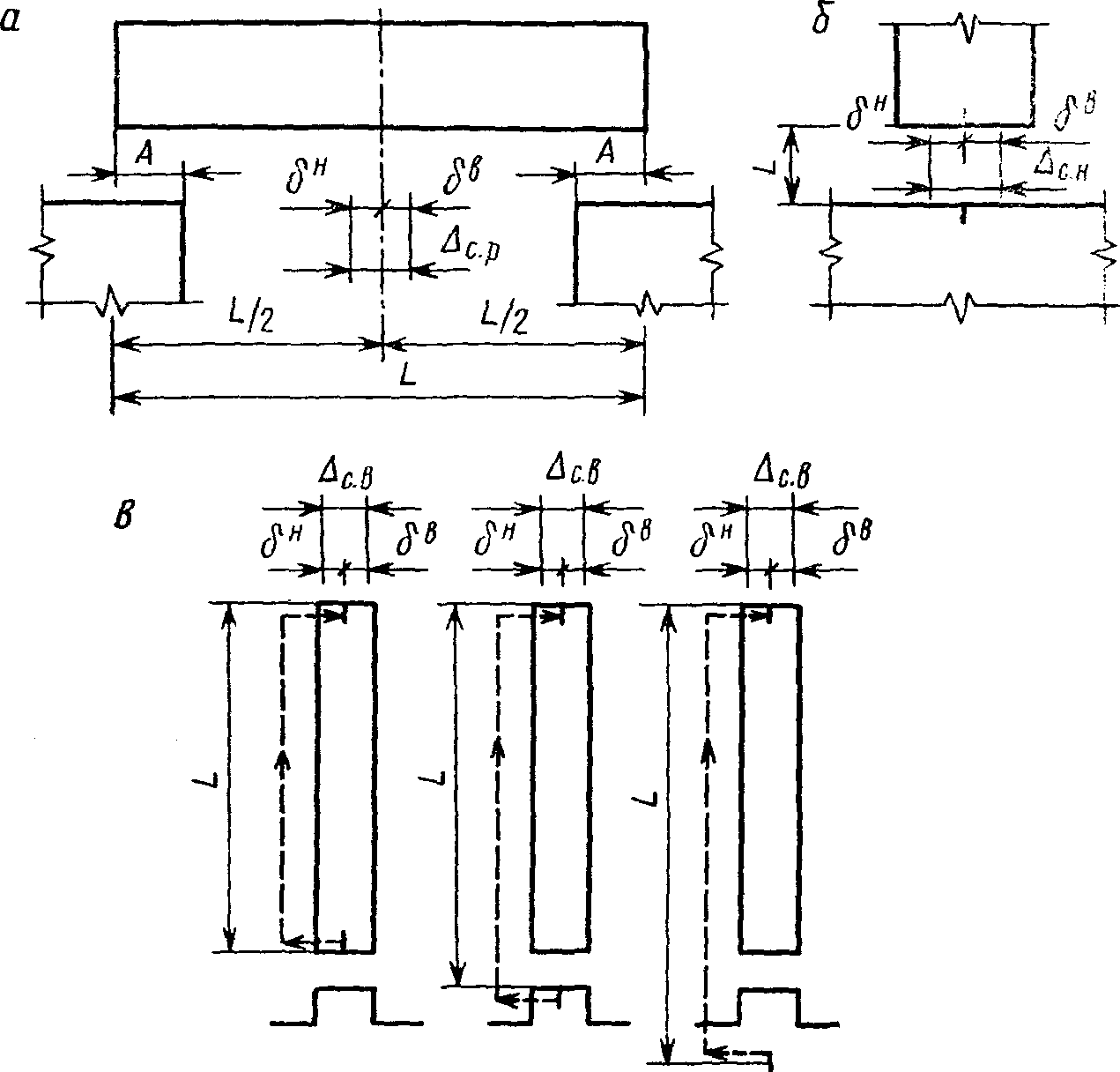

Допуски установки элементов

4. Точность установки элементов

а — допуск неравенства длин опирания элемента; б — допуск
несовмещения ориентиров при установке низа элемента;
в — допуск несовмещения ориентиров при установке верха

элемента; A — длина опирания элемента

Черт. 3

4.2. Допуски неравенства длин опирания элементов \Delta_{\text{ср}} должны приниматься по табл. 8 в зависимости от длины элемента L.

Таблица 8

Допуски неравенства длин опирания элементов

мм

Интервалы номинальных размеров L элементов	Классы точности
	1	2	3	4	5	6
	Величина допуска
До 4000	2	4	6	10	16	26
Св. 4000 до 8000	3	5	8	12	20	32
« 8000 » 16000	4	6	10	16	26	40
« 16000 » 25000	5	8	12	20	32	50
« 25000 » 40000	6	10	16	26	40	64
Значения K	0,25	0,40	0,63	1,0	1,6	2,5

4.3. Допуски несовмещения ориентиров при установке низа элементов \Delta_{\text{сн}} должны приниматься по табл. 9 в зависимости от расстояния L между совмещаемыми ориентирами.

Таблица 9

Допуски несовмещения ориентиров при установке
низа элементов

мм

Интервалы номинальных расстояний L между ориентирами	Классы точности
	1	2	3	4	5	6
	Величина допуска
До 8	2,0	3,0	4,0	6,0	10	16
Св. 8 до 60	3,0	4,0	6,0	10	16	26
« 60 » 250	4,0	6,0	10	16	26	40
« 250 » 500	6,0	10	16	26	40	-
« 500 » 1600	10	16	26	40	-	-
Значения K	0,25	0,40	0,63	1,0	1,6	2,5

4.4. Допуски несовмещения ориентиров при установке верха элементов \Delta_{\text{с}.\text{в}} должны приниматься по табл. 10 в зависимости от расстояния L между совмещаемыми ориентирами.

Таблица 10

Допуски несовмещения ориентиров при установке
верха элементов

мм

Интервалы номинальных расстояний L между ориентирами	Классы точности
	1	2	3	4	5	6
	Величина допуска
До 1600	3	5	8	12	20	32
Св. 1600 до 2500	4	6	10	16	26	40
« 2500 » 4000	5	8	12	20	32	50
« 4000 » 8000	6	10	16	26	40	64
« 8000 » 16000	8	12	20	32	50	80
« 16000 » 25000	10	16	26	40	64	100
« 25000 » 40000	12	20	32	50	80	120
« 40000 » 63000	16	26	40	64	100	160
Значения K	0,25	0,40	0,63	1,0	1,6	2,5

Приложение
Рекомендуемое

ФОРМУЛЫ ДЛЯ ВЫЧИСЛЕНИЯ ВЕЛИЧИНЫ ЕДИНИЦЫ ДОПУСКА

Вид допуска	Формула для вычисления i, мм	Размерность величины L, принимаемая при расчете
1. Допуски линейных размеров элементов (табл. 1)	i = (0,8 + 0,001 \sqrt[3]{L^{2}})(\sqrt[3]{L} + 0,01 \sqrt[3]{L^{2}})	мм
2. Допуски непрямолинейности, неплоскостности элементов и неперпендикулярности смежных поверхностей элементов (табл. 2 и 3)	i = (2,5 + \sqrt[3]{L^{2}})(\sqrt{L} - 0,01L^{2})	м
3. Допуски неравенства диагоналей (табл. 4)	i = 5 \sqrt{L + 0,5}	м
4. Допуски разбивки осей в плане (табл. 5)	i = 0,8L	м
5. Допуски передачи осей по вертикали (табл. 6)	i = 0,5L	м
6. Допуски передачи высотных отметок (табл. 7)	i = 0,3L	м
7. Допуски неравенства длин опирания элементов (табл. 8)	i = 5 \sqrt{L}	м
8. Допуски несовмещения ориентиров при установке низа элементов (табл. 9)	i = 1,2 \sqrt{L + 25}	м
9. Допуски несовмещения ориентиров при установке верха элементов (табл. 10)	i = (12,5 - \sqrt[3]{L}) \sqrt{L}	м
