ГОСТ 21625-76. Государственный стандарт Союза ССР. Устройство информационно-измерительное цифровое со струнным преобразователем для измерения линейных размеров
(утв. и введен в действие Постановлением Госстандарта СССР от 10.03.1976 № 581)
(ред. от 15.12.1986)
от 10 марта 1976 г. № 581
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
УСТРОЙСТВО ИНФОРМАЦИОННО-ИЗМЕРИТЕЛЬНОЕ ЦИФРОВОЕ СО СТРУННЫМ ПРЕОБРАЗОВАТЕЛЕМ ДЛЯ ИЗМЕРЕНИЯ ЛИНЕЙНЫХ РАЗМЕРОВ
Digital information-measuring mechanism with stream-jet-convertor for measuring linear sizes
ОКП 39 4330
(код ОКП введен Изменением № 1, введенным в действие Постановлением Госстандарта СССР от 15.12.1986 № 3829)
Постановлением Государственного комитета стандартов Совета Министров СССР от 10 марта 1976 г. № 581 срок действия установлен с 01.01.1977 до 01.01.1982.
Разработан Московским институтом электронного машиностроения (МИЭМ).
Руководитель темы д-р техн. наук, профессор В.П. Коротков.
Внесен Министерством высшего и среднего специального образования РСФСР.
Подготовлен к утверждению Всесоюзным научно-исследовательским институтом по нормализации в машиностроении (ВНИИНМАШ).
И.о. директора Н.Н. Герасимов.
Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 10 марта 1976 г. № 581.
Настоящий стандарт распространяется на информационно-измерительное цифровое устройство со струнным преобразователем для измерения линейных размеров (в дальнейшем — измерительные устройства) абсолютным и относительным методами, а также для определения отклонений деталей от правильных геометрических форм.
(в ред. Изменения № 1, введенного в действие Постановлением Госстандарта СССР от 15.12.1986 № 3829)
Измерительные устройства позволяют выдавать информацию в форме кода на цифровые вычислительные машины и статанализаторы, а также использовать их в автоматизированных системах управления технологическими процессами.
1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
1.1 Основные параметры измерительных устройств должны соответствовать указанным ниже:
Диапазон измерения должен быть, мкм, не менее . . . 100
Время измерения, с, не более . . . . . . . . . . . . 2

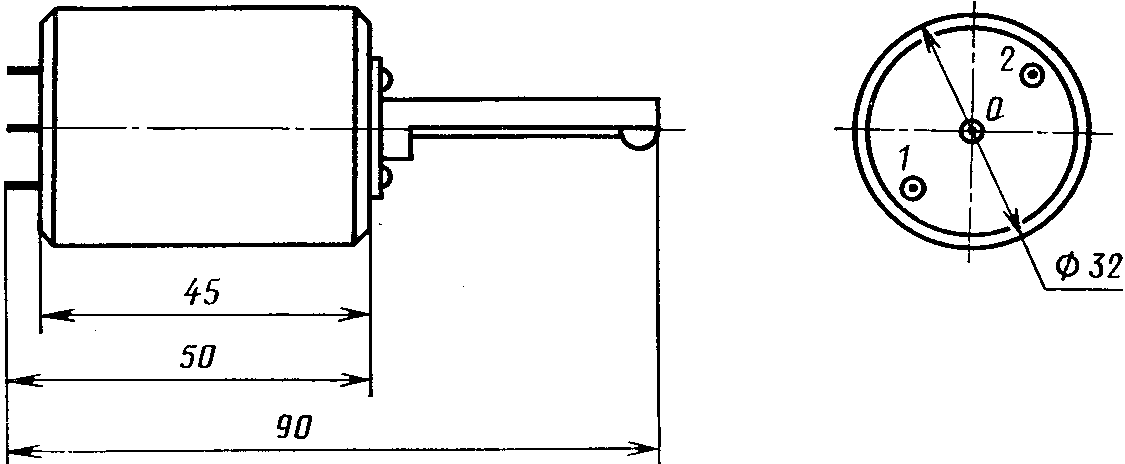

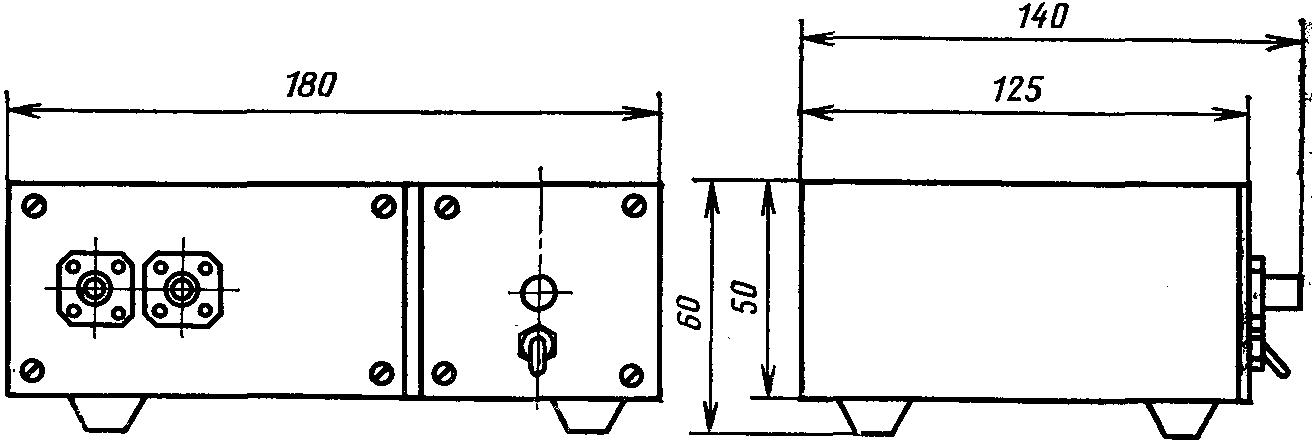

1.2. Габаритные и присоединительные размеры должны соответствовать указанным на черт. 1 и 2.
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1 Измерительное усилие преобразователя должно быть 0,05 +/- 0,01 Н.
2.2. Основная погрешность измерительных устройств в процентах от диапазона измерения не должна превышать значений: 0,25; 0,4; 0,5; 0,6.
2.3. Чувствительность измерительного устройства должна быть 10 ед./мкм.
2.4. Размах показаний измерительного устройства при многократном перемещении измерительного наконечника преобразователя на одно и то же значение не должен превышать единицы последнего разряда на табло измерительного устройства.
2.5. Электрическое питание измерительного устройства должно осуществляться от сети переменного тока напряжением 220_{- 33}^{+ 22}\text{В} , частотой 50 +/- 1 Гц и коэффициенте высших гармоник не более 5%.
2.6. Измерительная поверхность наконечника преобразователя должна быть сферической с радиусом сферы 1,6 мм.
По заказу потребителя преобразователи измерительных устройств допускается изготовлять с наконечниками, имеющими измерительные поверхности другой формы.
Технические требования к измерительным наконечникам преобразователей по ГОСТ 11007-66.
2.7. Изменение показаний измерительного устройства, обусловленное изменением напряжения питающей сети от номинального значения до предельных, не должно превышать основной погрешности.
2.8. Изменение показаний измерительного устройства, вызванное изменением частоты питающего напряжения от номинального значения до предельных, не должно превышать основной погрешности.
2.9. Изменение показаний измерительного устройства, вызванное изменением температуры окружающего воздуха, не должно превышать основной погрешности на каждые 10 °C.
2.10. Изменение показаний измерительного устройства, вызванное влиянием внешнего магнитного поля напряженностью 400 А/м, образованного переменным током частотой 50 Гц, не должно превышать основной погрешности.
2.11. Изменение показаний измерительного устройства, вызванное влиянием внешнего магнитного поля напряженностью 400 А/м, образованного постоянным током, не должно превышать основной погрешности.
2.12. Изменение показаний измерительного устройства, обусловленное воздействием вибрации частотой 25 Гц и амплитудой до 0,1 мм, не должно превышать основной погрешности.
2.13. Потребляемая мощность измерительного устройства от питающей сети не должна превышать 100 Вт.
2.14. Электрическая изоляция между силовой цепью и корпусом измерительного устройства — по ГОСТ 12997-76.
2.15. Сопротивление изоляции электрических цепей измерительного устройства — по ГОСТ 12997-76.
2.16. Металлические части измерительного устройства должны быть предохранены от коррозии.
2.17. Измерительное устройство предназначено для работы при температуре воздуха от 10 до 35 °C, относительной влажности от 30 до 80% и при отсутствии в окружающей среде агрессивных газов.
2.18. Измерительное устройство в упаковке для перевозок должно выдерживать без повреждений транспортную тряску с ускорением 30 м/с2 при частоте ударов от 80 до 120 в минуту.
2.19. Измерительное устройство в упаковке для перевозок должно выдерживать без повреждений воздействие температур от минус 50 до плюс 60 °C и воздействие относительной влажности 95%, отнесенной к температуре плюс 35 °C.
2.20. Установленная безотказная наработка измерительного устройства — не менее 2500 ч.
Критерием отказа является невыполнение требований пп. 2.1, 2.2, 2.4 и 2.10 - 2.12.
(п. 2.20 в ред. Изменения № 1, введенного в действие Постановлением Госстандарта СССР от 15.12.1986 № 3829)
2.21 Установленный срок службы — 5 лет.
(п. 2.21 введен Изменением № 1, введенным в действие Постановлением Госстандарта СССР от 15.12.1986 № 3829)
3. КОМПЛЕКТНОСТЬ
3.1 В комплект измерительного устройства должны входить:
унифицированный измерительный преобразователь . . . 1 шт.
электронный преобразователь . . . . . . . . . . . . 1 шт.
цифровой частотомер . . . . . . . . . . . . . . . . 1 шт.
комплект соединительных кабелей . . . . . . . . . . 2 шт.
4. ПРАВИЛА ПРИЕМКИ
(раздел 4 в ред. Изменения № 1, введенного в действие
Постановлением Госстандарта СССР от 15.12.1986 № 3829)
4.1. Для проверки соответствия измерительных устройств требованиям настоящего стандарта проводят государственные испытания, приемочный контроль, периодические испытания и испытания на надежность.
4.2. Государственные испытания следует проводить по ГОСТ 8.383-80 и ГОСТ 8.001-80.
4.3. При приемочном контроле каждое измерительное устройство должно проверяться на соответствие требованиям пп. 2.1 - 2.4, 2.16 и 2.17.
4.4. Периодические испытания проводят не реже раза в год. Периодическим испытаниям следует подвергать не менее трех измерительных устройств из числа прошедших приемочный контроль на соответствие всем требованиям настоящего стандарта.
Если при испытаниях обнаружено, что измерительные устройства соответствуют всем требованиям настоящего стандарта, то результаты периодических испытаний считают положительными.
4.5 Испытания на надежность проводят раз в три года
5. МЕТОДЫ ИСПЫТАНИЙ
5.1. Диапазон измерения измерительного устройства (п. 1.1) определяется на стойке С-1 по ГОСТ 10197-70, имеющей измерительный столик с выступающим сферическим наконечником, путем перемещения измерительного наконечника преобразователя на определенную величину (100 мкм) посредством концевых мер длины. При этом изменение показаний на табло измерительного устройства должно быть не менее 1000.
5.2. Проверку измерительного усилия преобразователя (п. 2.1) следует проводить на лабораторных рычажных весах по ГОСТ 19491-74.
5.3. Определение основной погрешности (п. 2.2) измерительного устройства производится на стойке С-1 по ГОСТ 10197-70, имеющей измерительный столик с выступающим сферическим наконечником, концевыми мерами длины 3-го разряда.
Определение основной погрешности должно производиться не менее чем в 10 точках диапазона измерений.
5.4. Размах показаний измерительного устройства (п. 2.4) должен определяться на стойке С-1 по ГОСТ 10197-70 путем многократного перемещения (не менее 10 раз) измерительного наконечника преобразователя на 100 мкм.
5.5. Определение влияния на показания измерительного устройства изменения напряжения (п. 2.7), частоты (п. 2.8), температуры (п. 2.9), внешних магнитных полей (пп. 2.10, 2.11), вибрации (п. 2.12) должно производиться по ГОСТ 12997-76.
5.6. Мощность, потребляемую измерительным устройством от питающей сети (п. 2.13), следует определять с помощью ваттметра или вольтметра и амперметра классов 0,5.
5.7. Проверка электрической прочности изоляции измерительного устройства (п. 2.14) должна проводиться на установке, позволяющей плавно повышать напряжение от нуля до заданного значения. Скорость изменения напряжения должна быть такой, чтобы испытательное напряжение изменялось от нуля до заданного значения за время от 5 до 20 с. Уменьшение напряжения до нуля должно проводиться с той же скоростью.
5.8. Измерение сопротивления изоляции (п. 2.15) следует производить на постоянном токе с погрешностью, не превышающей +/- 30% измеряемого сопротивления. Измерение следует производить с помощью мегомметра с номинальным напряжением 500 В. Отсчет показаний по мегомметру должен производиться по истечении одной минуты после приложения напряжения к испытываемому измерительному устройству.
5.9. Испытания измерительных устройств на влияние транспортной тряски (п. 2.18), повышенной и пониженной температур (п. 2.19), повышенной влажности (п. 2.19) следует производить по ГОСТ 12997-76.
После каждого из указанных испытаний должны проводить проверку измерительных устройств на соответствие пп. 2.2, 2.14 и 2.15.
5.10. Испытание на надежность измерительных устройств (п. 2.20) следует производить на специальном стенде не менее чем на 5 образцах. Результаты испытаний считают удовлетворительными, если все испытуемые устройства проработали без отказа не менее 2500 ч.
(в ред. Изменения № 1, введенного в действие Постановлением Госстандарта СССР от 15.12.1986 № 3829)
6. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
6.1 На измерительных устройствах должны быть нанесены следующие обозначения:
товарный знак предприятия-изготовителя;
порядковый номер по системе нумерации предприятия-изготовителя;
обозначение настоящего стандарта.
6.2. Места, служащие для подсоединения линий питания и выхода, должны быть замаркированы.
6.3. Маркировка, упаковка, транспортирование и хранение измерительных устройств — по ГОСТ 13762-86.
(в ред. Изменения № 1, введенного в действие Постановлением Госстандарта СССР от 15.12.1986 № 3829)
6.4. Допускается транспортирование измерительных устройств всеми видами транспорта.
7. ГАРАНТИИ ИЗГОТОВИТЕЛЯ
7.1. Изготовитель должен гарантировать соответствие измерительных устройств требованиям настоящего стандарта при соблюдении условий эксплуатации, транспортирования и хранения, установленных стандартом.
Гарантийный срок эксплуатации 12 месяцев со дня ввода измерительных устройств в эксплуатацию.
(в ред. Изменения № 1, введенного в действие Постановлением Госстандарта СССР от 15.12.1986 № 3829)
