ГОСТ 21555-76. Государственный стандарт Союза ССР. Материалы электроизоляционные твердые. Методы определения стойкости к надрыву

(утв. и введен в действие Постановлением Госстандарта СССР от 10.02.1976 № 363)

(ред. от 16.06.1986)

от 10 февраля 1976 г. № 363

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

МАТЕРИАЛЫ ЭЛЕКТРОИЗОЛЯЦИОННЫЕ ТВЕРДЫЕ

МЕТОДЫ ОПРЕДЕЛЕНИЯ СТОЙКОСТИ К НАДРЫВУ

Solid electrical insulating materials. Method for determination of shear resistance

Постановлением Государственного комитета стандартов Совета Министров СССР от 10 февраля 1976 г. № 363 срок действия установлен

Разработан Всесоюзным научно-исследовательским и проектно-технологическим институтом электроизоляционных материалов и фольгированных диэлектриков (ВНИИЭИМ).

Зам. директора по научной работе С.Г. Трубачев.

Руководитель темы А.М. Минкина.

Исполнители: П.М. Сагал, Н.П. Орлова.

Внесен Министерством электротехнической промышленности.

Член коллегии Ю.А. Никитин.

Подготовлен к утверждению Всесоюзным научно-исследовательским институтом стандартизации (ВНИИС).

Директор А.В. Гличев.

Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 10 февраля 1976 г. № 363.

Настоящий стандарт распространяется на твердые гибкие электроизоляционные материалы, применяемые для изоляции электрических машин и аппаратов, и устанавливает методы определения стойкости к надрыву.

Стандарт полностью соответствует стандарту МЭК 626-2.

(абзац введен Изменением № 2, введенным в действие Постановлением Госстандарта СССР от 16.06.1986 № 1501)

Сущность метода заключается в определении величины нагрузки P, при которой происходит надрыв образца материала, перегнутого на 180° вокруг специального приспособления, передающего нагрузку на кромку образца.

1. МЕТОДЫ ОТБОРА ОБРАЗЦОВ

1.1 Определение стойкости к надрыву производят на образцах следующих размеров:

а) при испытании на приспособлении типа I ширина образца 20 +/- 0,5 мм, длина не менее 250 мм;

(в ред. Изменения № 2, введенного в действие Постановлением Госстандарта СССР от 16.06.1986 № 1501)

б) при испытании на приспособлении типов II и III ширина образца 15 +/- 0,5 мм, длина не менее 250 мм.

(в ред. Изменения № 2, введенного в действие Постановлением Госстандарта СССР от 16.06.1986 № 1501)

1.2. Образцы для испытаний должны иметь ровные кромки без надрывов и заусенцев. Направление вырезания образцов должно быть указано в стандарте или технических условиях на материал.

1.3 Число образцов, взятых для испытания, должно быть не менее пяти.

2. АППАРАТУРА

2.1. Испытания проводятся на любой испытательной машине, обеспечивающей измерение нагрузки при растяжении и последующем надрыве образца с погрешностью не более 1,0% от измеряемой величины.

2.2. Зажимы машины должны обеспечивать надежное крепление образцов и приспособления, а также совпадение продольной оси образца с направлением приложения нагрузки.

В зависимости от свойств испытуемого материала и технологических особенностей его применения в конструкциях электрических машин и аппаратов стандарт предусматривает применение при испытании приспособлений трех типов:

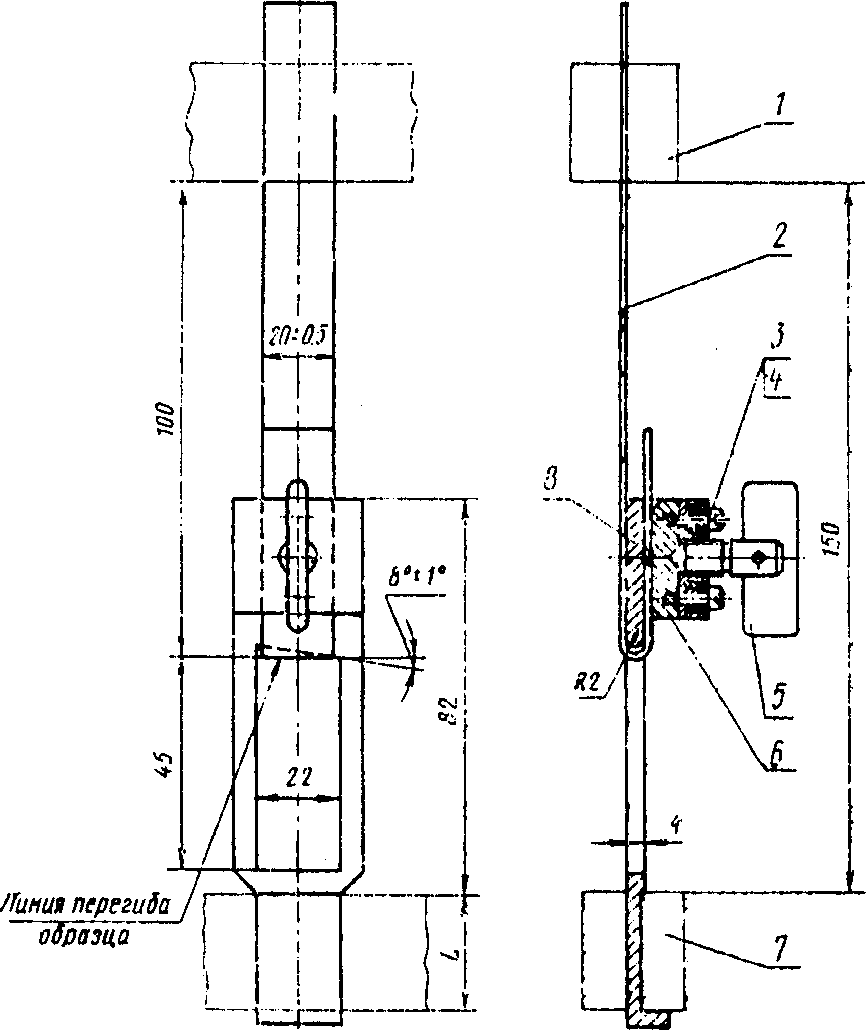

I (черт. 1) - применяется преимущественно для испытания микалент, микалентной бумаги и лакобумаги;

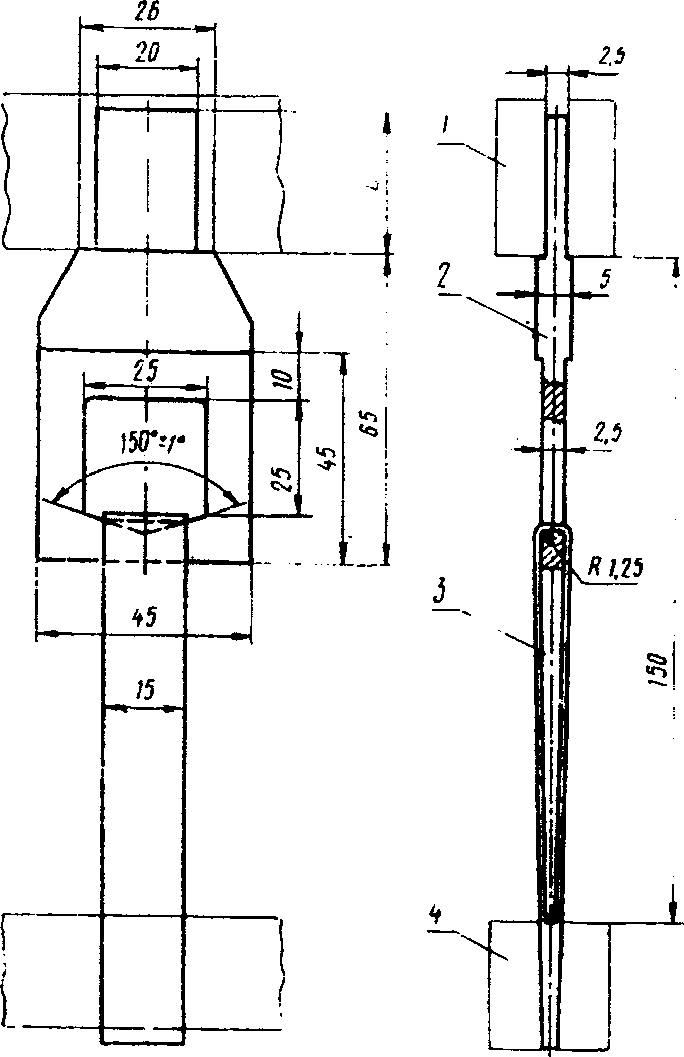

II (черт. 2) - применяется преимущественно для испытания композиционных материалов. Это приспособление может быть использовано для испытания пленок при условии, что разрушение образцов происходит на опорной грани приспособления. Для материалов толщиной до 0,75 мм применяется рамка толщиной 1,25 +/- 0,05 мм, для материалов большей толщины — рамка толщиной 2,5 +/- 0,05 мм;

(в ред. Изменения № 1, введенного в действие Постановлением Госстандарта СССР от 03.12.1981 № 5212)

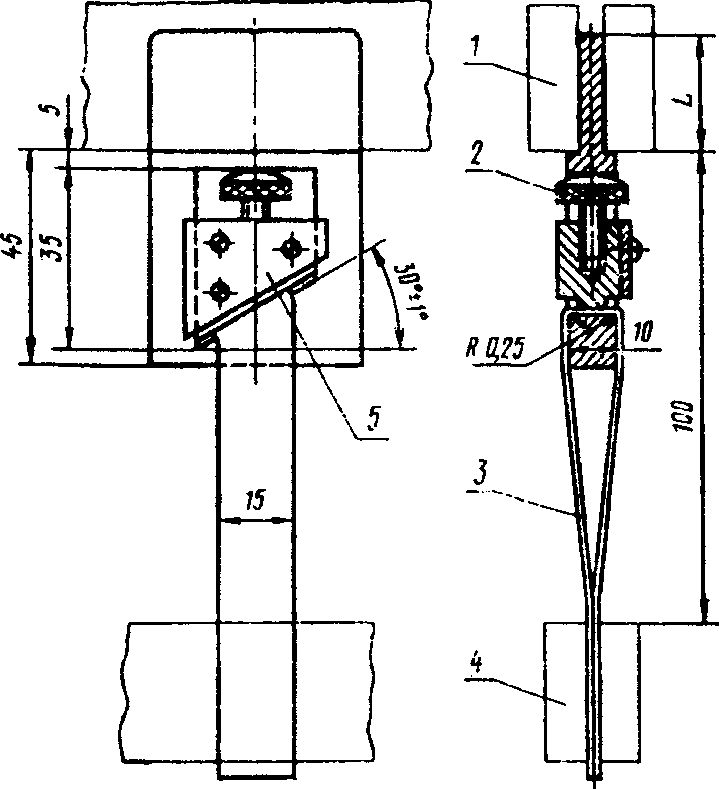

III (черт. 3) - применяется преимущественно для испытания лакотканей и стеклолакотканей.

8 — держатель

Размер L — устанавливается в зависимости от размера зажима разрывной машины.

Размер L — устанавливается в зависимости от размера зажима разрывной машины. Края выреза рамки закруглить:

для толщины 1,25 мм — R 0,625 мм,

« » 2,5 мм — R 1,25 мм.

(в ред. Изменения № 1, введенного в действие Постановлением Госстандарта СССР от 03.12.1981 № 5212)

Черт. 2

1 — верхний зажим; 2 — винт; 3 — образец; 4 — нижний зажим; 5 — скользящий ползун

Размер L — устанавливается в зависимости от размера зажима разрывной машины.

Черт. 3

Параметр шероховатости рабочих поверхностей приспособлений по ГОСТ 2789-73 не должен быть более Ra 1,25.

Тип приспособления предусматривается в стандартах или технических условиях на материалы.

В том случае, если испытание производится на машинах с величиной перемещения зажима, связанного с силоизмерителем, более 0,5 мм, необходимо при определении нагрузки учитывать по рабочей шкале машины массу приспособления типов II и III.

3. ПОДГОТОВКА К ИСПЫТАНИЮ

3.1. Образцы перед испытанием нормализуют. Условия нормализации образцов должны быть указаны в стандартах или технических условиях на материал и должны соответствовать требованиям ГОСТ 6433.1-71.

Испытания образцов производят в комнатной среде, предусмотренной ГОСТ 6433.1-71.

3.2. Время от момента приложения нагрузки к образцу до момента его разрушения должно быть в пределах 10 — 60 с.

Скорость раздвижения зажимов испытательной машины должна быть предусмотрена в стандартах или технических условиях на материал.

3.3. Продольная ось образца должна совпадать с осью зажимов и направлением движения подвижного зажима. Образец и приспособление устанавливают так, чтобы исключить скольжение их в процессе испытания. При этом не допускается перекос образца.

4. ПРОВЕДЕНИЕ ИСПЫТАНИЙ

4.1 Испытание образцов на приспособлении типа I

Приспособление укрепляют в нижнем зажиме испытательной машины.

Один конец образца укрепляют в приспособлении, перегибая его через опорную грань на 180°. Другой конец укрепляют в верхнем зажиме таким образом, чтобы между линией перегиба образца и опорной гранью приспособления оставался угол 8°.

Закреплять образец в зажиме следует так, чтобы он не касался внутренних сторон рамки приспособления.

4.2 Испытание образцов на приспособлении типа II

Приспособление укрепляют в верхнем зажиме испытательной машины.

Образец перегибают через опорную грань, затем оба конца образца укрепляют в нижнем зажиме испытательной машины.

4.3 Испытание образцов на приспособлении типа III

Приспособление укрепляют в верхнем зажиме испытательной машины. Образец перегибают через опорную грань и прижимают винтом к опорной грани.

Оба конца образца укрепляют в нижнем зажиме испытательной машины.

4.4. В процессе испытания измеряют нагрузку P, при которой происходит разрушение образца.

4.5. В расчет принимают результаты, полученные на образцах, разрушившихся на опорной грани приспособления.

Результат, полученный на образце, разрушившемся вне пределов опорной грани, в расчет не принимают.

Такой образец заменяют другим.

5. ОБРАБОТКА РЕЗУЛЬТАТОВ

5.1. Стойкость к надрыву P в кгс определяют по показаниям рабочей шкалы испытательной машины с последующим пересчетом в ньютоны.

За результат испытания принимают среднее арифметическое значение результатов испытаний отдельных образцов, вычисленное с точностью до 1,0 Н (0,1 кгс) по формуле

P = \_\_\_\_ \frac{\sum P_{i}}{n} ,

где - среднее арифметическое результатов испытаний;

Pi — нагрузка, при которой происходит разрушение каждого образца, Н;

n — число измерений.

5.2 Отклонение от среднего значения определяется по стандартному отклонению S, которое вычисляют по формуле

S = \sqrt{\frac{(P_{i} - \overline{P})^{2}}{n - 1}} ,

где Pi — нагрузка, при которой происходит разрушение каждого образца, Н;

- среднее арифметическое результатов испытаний;

n — число измерений.

Значения стандартного отклонения S должны указываться в стандартах или технических условиях на материал.

5.3 Протокол испытания должен содержать следующие данные:

---
