ГОСТ 21554.5-78. Государственный стандарт Союза ССР. Пиломатериалы и заготовки. Метод определения предела прочности при продольном растяжении

(утв. и введен в действие Постановлением Госстандарта СССР от 14.07.1978 № 1899)

от 14 июля 1978 г. № 1899

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПИЛОМАТЕРИАЛЫ И ЗАГОТОВКИ

МЕТОД ОПРЕДЕЛЕНИЯ ПРЕДЕЛА ПРОЧНОСТИ ПРИ ПРОДОЛЬНОМ РАСТЯЖЕНИИ

Sawn timber and semi-manufactures. Method for determining the ultimate strength in tension parallel to grain

Группа К29

Постановлением Государственного комитета стандартов Совета Министров СССР от 14 июля 1978 г. № 1899 срок действия установлен с 01.01.1980 до 01.01.1985.

Разработан Министерством лесной и деревообрабатывающей промышленности СССР.

Исполнители:

А.М. Боровиков, канд. техн. наук; С.А. Кабаков; Н.Н. Дулевский.

Внесен Министерством лесной и деревообрабатывающей промышленности СССР:

Зам. министра В.Ф. Зарецкий.

Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 14 июля 1978 г. № 1899.

Настоящий стандарт распространяется на обрезные пиломатериалы и заготовки хвойных и лиственных пород и устанавливает метод определения предела прочности при продольном растяжении.

Сущность метода заключается в измерении нагрузки, разрушающей образец при продольном растяжении, и вычислении напряжения при этой нагрузке.

Стандарт не распространяется на авиационные пиломатериалы и заготовки.

1. ОТБОР ОБРАЗЦОВ

1.1. Образцы отличаются от пиломатериалов и заготовок длиной. Общая длина образца должна быть такой, чтобы длина его рабочей части, свободной от захватов, превышала ширину не менее чем в 8 раз.

1.2. Для определения минимальной прочности образец выпиливают так, чтобы он включал наиболее слабое из-за наличия сортоопределяющих пороков сечение пиломатериала или заготовки. Это сечение должно быть расположено в пределах зоны, распространяющейся на 1,5 ширины по обе стороны от центра образца.

1.3. Влажность образцов должна соответствовать требованиям нормативно-технической документации на пиломатериалы и заготовки.

1.4. Количество образцов зависит от целей испытания. План контроля при приемочных испытаниях устанавливают в нормативно-технической документации на пиломатериалы и заготовки.

Для исследовательских целей выборку формируют по ГОСТ 18321-73 в количестве не менее 140 образцов.

2. АППАРАТУРА

Машина испытательная по ГОСТ 7855-74, обеспечивающая измерение нагрузки с погрешностью не более 1%, приспособленная для испытания образцов длиной согласно п. 1.1.

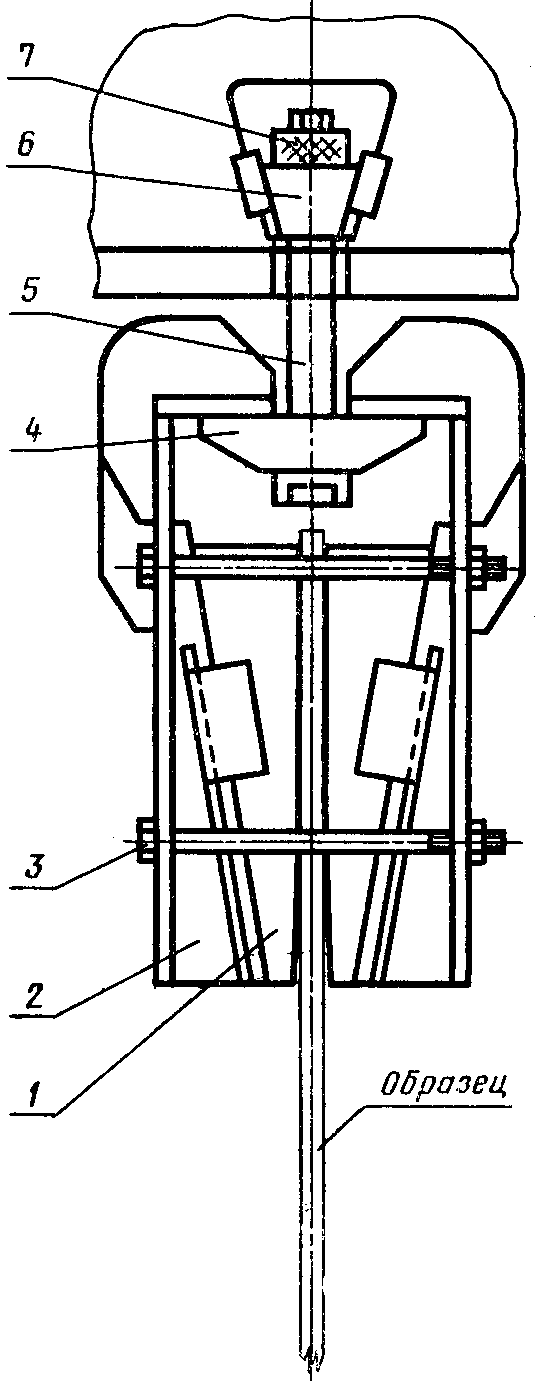

Приспособление (см. справочное Приложение 1), состоящее из двух захватов, соединенных с нагружающим механизмом машины и передающих усилие на образец с помощью натяга, создаваемого клиновидными губками. Соприкасающиеся с образцом поверхности губок должны иметь рифление и скос, постепенно уменьшающий давление на образец от максимальной величины до нуля (см. справочное Приложение 2).

Линейка измерительная металлическая по ГОСТ 427-75.

Штангенциркуль по ГОСТ 166-73 с погрешностью измерения не более 0,1 мм.

Аппаратура и материалы для определения влажности пиломатериалов и заготовок по ГОСТ 16588-71.

3. ПРОВЕДЕНИЕ ИСПЫТАНИЙ

3.1. У каждого образца на середине длины измеряют толщину s и ширину b с погрешностью не более 1%.

3.2. Образец зажимают в захватах приспособления и нагружают непрерывно со скоростью роста напряжений 0,15 +/- 0,05 МПа/с.

Испытание продолжают до разрушения образца. Нагрузку P_{\text{разр}} , при которой произошло разрушение, определяют по максимальному отклонению стрелки силоизмерителя машины с погрешностью не более цены деления шкалы. Предельное значение шкалы не должно превышать нагрузку P_{\text{разр}} более чем в 3 раза.

3.3 Влажность образцов определяют по ГОСТ 16588-71.

4. ОБРАБОТКА РЕЗУЛЬТАТОВ

4.1. Предел прочности каждого образца при растяжении вдоль волокон (\sigma) в мегапаскалях вычисляют с округлением до 0,1 МПа по формуле

где P_{\text{разр}} — разрушающая нагрузка, Н;

b — ширина образца, мм;

s — толщина образца, мм.

Образцы, разрушившиеся в захватах, при расчетах не учитывают.

4.2. При определении среднего значения предела прочности пиломатериалов и заготовок статистическую обработку опытных данных выполняют по ГОСТ 16483.0-70. За результат испытаний принимают среднее арифметическое значение предела прочности отобранных образцов.

4.3. Результаты измерений и расчетов заносят в протокол испытаний, приведенный в рекомендуемом Приложении. В графе «примечание» протокола указывают характер разрушения образца.

ПРОТОКОЛ определения предела прочности пиломатериалов и заготовок при продольном растяжении

Сечение _________________________       Температура воздуха, °C ___________
Порода __________________________       Степень насыщенности воздуха, %
Район произрастания _____________       ___________________________________
_________________________________       Длина образцов, мм ________________

Скорость роста напряжений, МПа/с ___________________________________

Тип захватов _____________________

Марка образца	Размеры поперечного сечения образцов, мм		Разрушающая нагрузка P , Н разр	Влажность образцов W, %	Предел прочности при растяжении сигма, МПа
	Толщина s	Ширина b

«_____» _______________ 19____ г. Подпись _________________________

---
