ГОСТ 21523.2-93. Межгосударственный стандарт. Древесина модифицированная. Метод определения жесткости втулок

(введен в действие Постановлением Госстандарта России от 02.06.1994 № 160)

от 2 июня 1994 г. № 160

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ДРЕВЕСИНА МОДИФИЦИРОВАННАЯ

МЕТОД ОПРЕДЕЛЕНИЯ ЖЕСТКОСТИ ВТУЛОК

Modified wood. Method for determination of rigidity of bushes

ГОСТ 21523.2-93

1 января 1995 года

ПРЕДИСЛОВИЕ

1. Разработан Госстандартом России.

Внесен Техническим секретариатом Межгосударственного совета по стандартизации, метрологии и сертификации.

2. Принят Межгосударственным советом по стандартизации, метрологии и сертификации 21 октября 1993 г.

За принятие проголосовали:

Наименование государства	Наименование национального органа стандартизации
Кыргызская Республика	Кыргызстандарт
Республика Молдова	Госдепартамент Молдовастандарт
Российская Федерация	Госстандарт России
Республика Таджикистан	Таджикгосстандарт
Туркменистан	Туркменглавгосинспекция

3. Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 02.06.94 № 160 межгосударственный стандарт ГОСТ 21523.2-93 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 01.01.95.

4. Взамен ГОСТ 21523.2-76.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

Обозначение НТД, на который дана ссылка	Номер пункта, раздела
ГОСТ 166-89	3
ГОСТ 2789-73	2.3
ГОСТ 9629-81	2.1
ГОСТ 16483.0-89	2.2, 6.2
ГОСТ 18957-73 3
ГОСТ 23683-89	3
	1. СУЩНОСТЬ МЕТОДА

2. ОТБОР И ПОДГОТОВКА ОБРАЗЦОВ

2.1 Втулки изготавливают из заготовок по ГОСТ 9629.

2.2. Количество втулок — по ГОСТ 16483.0. Коэффициент вариации — 15%.

2.3. Значение параметра шероховатости рабочих поверхностей втулок (Rz) не должно превышать 20 мкм по ГОСТ 2789.

2.4 Влажность втулок должна быть не более 8%.

3. АППАРАТУРА И МАТЕРИАЛЫ

Машина испытательная с погрешностью измерения нагрузки не более 2%.

Приспособление для испытаний (черт. 1).

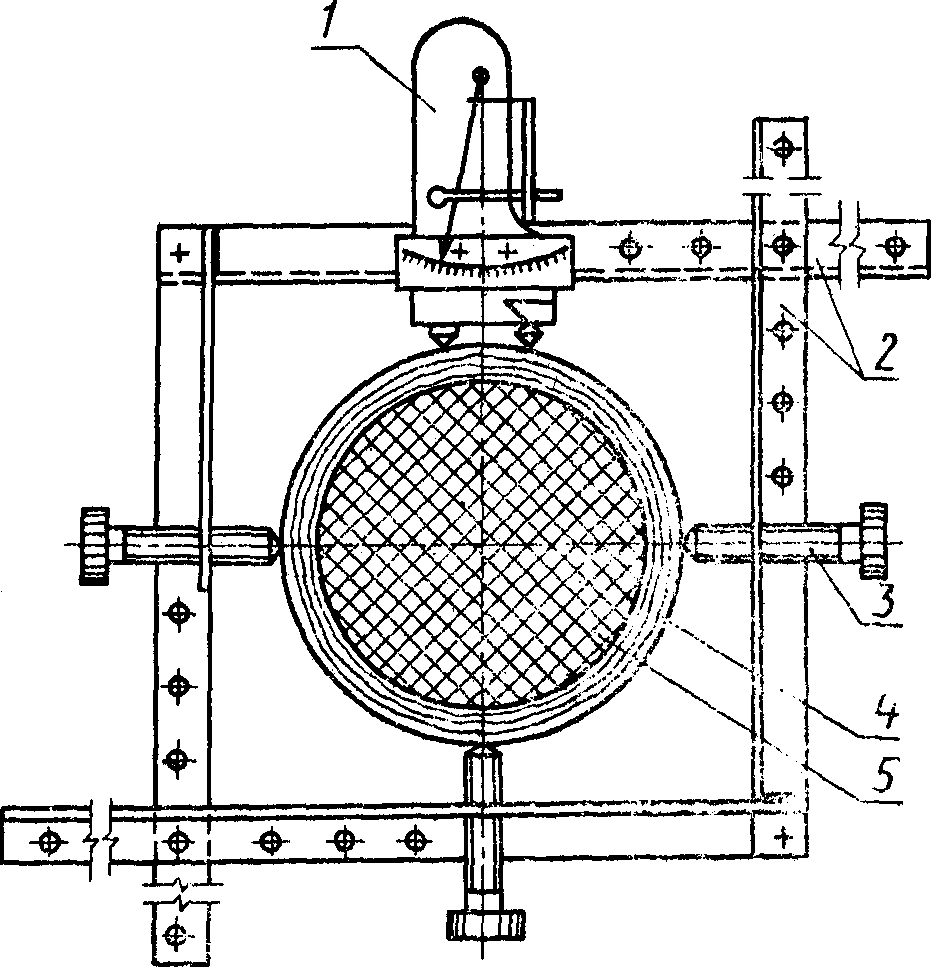

1 — тензометр; 2 — раздвижные планки; 3 — установочные винты; 4 — втулка; 5 — парафин

4. ПОДГОТОВКА К ИСПЫТАНИЯМ

4.1. Размеры втулки (внешний и внутренний диаметры, толщина стенки, длина) измеряют с погрешностью не более 0,1 мм.

4.2. Втулку заполняют расплавленным парафином. Рекомендуемая температура расплава (70 — 80) °C. Затем парафин охлаждают до температуры (20 +/- 2) °C.

4.3. Для измерения деформации в окружном направлении на внешней поверхности втулки закрепляют приспособление с тензометром (черт. 1).

5. ПРОВЕДЕНИЕ ИСПЫТАНИЙ

Для определения жесткости в окружном направлении втулку помещают на нижнюю плиту испытательной машины (черт. 2).

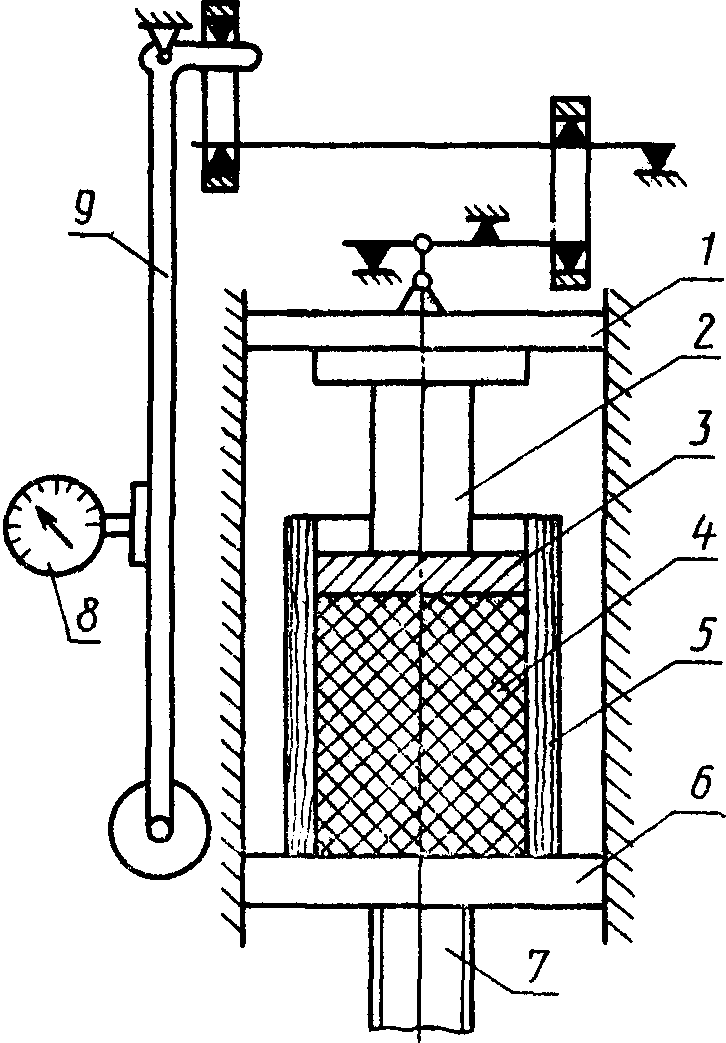

5 — втулка; 6 — нижняя плита; 7 — винт; 8 — измеритель усилия; 9 — маятник

Черт. 2

Перемещением пуансона нагружают втулку через парафин со скоростью (170 +/- 30) Н/с до значения нагрузки P_{\text{в}} (верхний предел), равного половине разрушающей нагрузки P_{\text{р}} при испытании втулки на прочность. Затем нагрузку уменьшают до половины верхнего предела P_{\text{н}} (нижний предел).

Нагружение указанным способом повторяют шесть раз. Для каждого нагружения отмечают показания тензометра и записывают в протокол (Приложение 3).

6. ОБРАБОТКА РЕЗУЛЬТАТОВ

6.1. Жесткость втулки, характеризуемую модулем упругости, в окружном направлении (E_{\Theta}) в мегапаскалях вычисляют по формуле

E_{\Theta} = \frac{K\Delta P}{\epsilon_{\Theta}\pi rs} \cdot 10^{- 6} ,

где K — коэффициент, зависящий от степени прессования (i), способа прессования древесины и отношения толщины втулки к ее внутреннему диаметру (\frac{s}{r}) , его значения приведены в Приложениях 1 и 2;

\Delta P — приращение нагрузки, равное разности между средними арифметическими значениями верхнего и нижнего пределов нагружения, Н;

r — внутренний радиус втулки, м;

s — толщина стенки втулки, м;

\epsilon_{\Theta} — относительное удлинение в окружном направлении, которое вычисляют по формуле

\epsilon_{\Theta} = \frac{\Delta l_{\Theta}}{l} ,

l — база тензометра, мм.

6.3. Результат измерений и расчетов заносят в протокол (Приложение 3).

\frac{s}{r}	K
	i = 50%	i = 75%	i = 100%
0,05	0,976	0,976	0,976
0,10	0,954	0,954	0,954
0,20	0,914	0,914	0,914
0,30	0,879	0,879	0,879
0,40	0,849	0,849	0,849
0,50	0,821	0,822	0,822

Примечание. Промежуточные значения коэффициента определяют линейной интерполяцией.

\frac{s}{r}	K
	i = 50%	i = 75%	i = 100%
0,05	1,026	1,026	1,026
0,10	1,053	1,053	1,054
0,20	1,110	1,112	1,114
0,30	1,171	1,177	1,180
0,40	1,236	1,246	1,251
0,50	1,303	1,319	1,326

Примечание. Промежуточные значения коэффициента определяют линейной интерполяцией.

Рекомендуемое

на жесткость в окружном направлении

Порода прессованной древесины и марка втулки __________________________

Температура окружающего воздуха, °C ___________________________________

Начальная влажность втулки, % _________________________________________

Номер	Размеры втулки, мм				Нагрузка, Н, соответствующая		Показания тензометра, мм, соответствующие		Среднее значение приращения деформации из трех последних отсчетов, \Delta l_{\Theta}	Относи тельная деформация, \epsilon_{\Theta}	Модуль упругости, E_{\Theta} , МПа
	внешний диаметр D	внутрен ний диаметр d	тол щина S	длина L	верхнему пределу P_{\text{в}}	нижнему пределу P_{\text{н}}	верхнему пределу	нижнему пределу

---
