ГОСТ 21447-75. Государственный стандарт Союза ССР. Контур зацепления автосцепки. Размеры

Государственный комитет СССР по стандартам · № ГОСТ 21447-75Действующий акт

(утв. и введен в действие Постановлением Госстандарта СССР от 30.12.1975 № 4104)

Утвержден и введен в действие
Постановлением Госстандарта СССР

от 30 декабря 1975 г. № 4104

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КОНТУР ЗАЦЕПЛЕНИЯ АВТОСЦЕПКИ

РАЗМЕРЫ

Coupler contour line. Dimensions

ГОСТ 21447-75

Группа Д56

Постановлением Государственного комитета стандартов Совета Министров СССР от 30 декабря 1975 г. № 4104 срок действия установлен с 01.07.1976 до 01.07.1981.

Разработан Всесоюзным научно-исследовательским институтом железнодорожного транспорта (ЦНИИ МПС).

Зам. директора Фуфрянский Н.А.

Руководители темы Долматов А.А., Коломийченко В.В.

Исполнитель Лобанов Н.Н.

Внесен Министерством путей сообщения.

Зам. министра Головатый А.Т.

Подготовлен к утверждению Всесоюзным научно-исследовательским институтом по нормализации в машиностроении (ВНИИНМАШ).

Директор Верченко В.Р.

Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 30 декабря 1975 г. № 4104.

Взамен ОСТ НКПС 6453/103.

1. Настоящий стандарт распространяется на контур зацепления автосцепки, устанавливаемой на подвижном составе железных дорог широкой колеи.

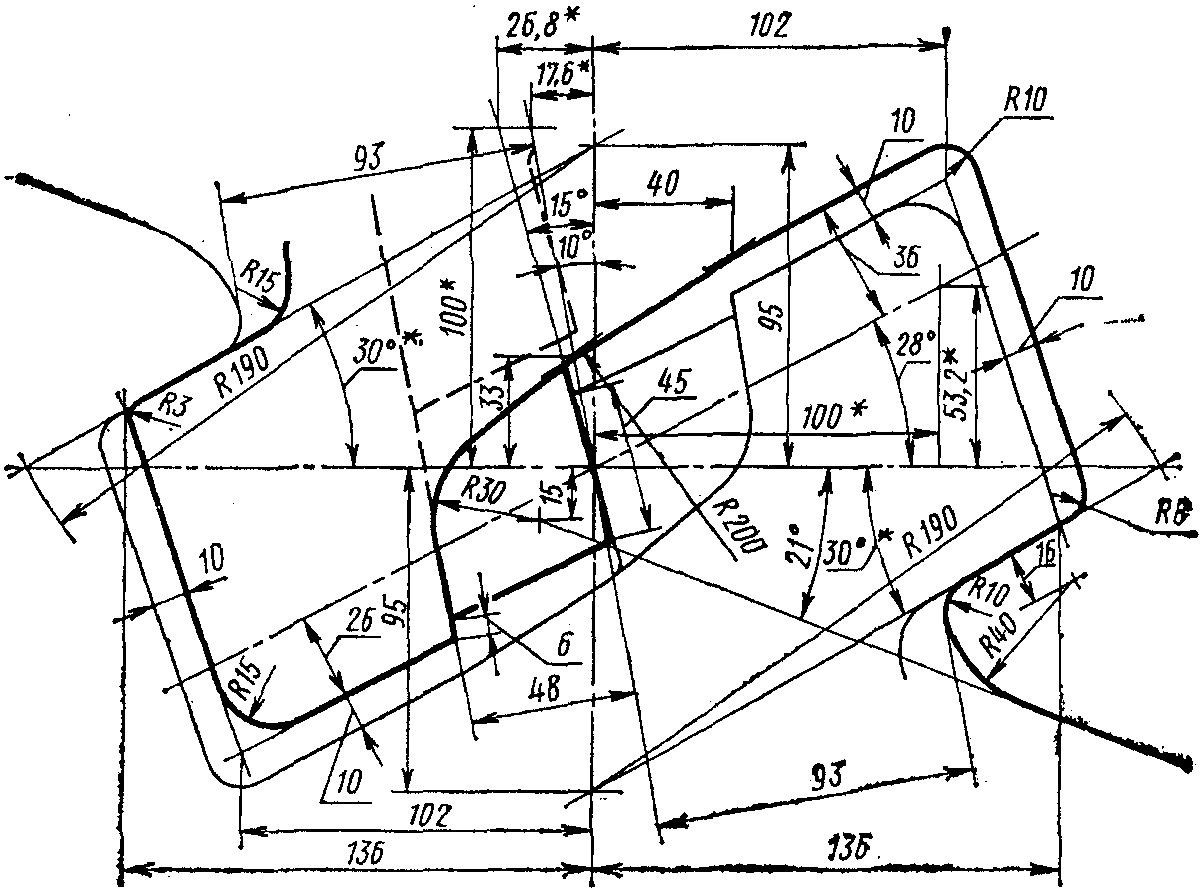

2. Основные размеры контура зацепления должны соответствовать указанным на чертеже.

рис. 1

<*> Справочные размеры для построения углов.
