ГОСТ 21397-81. Государственный стандарт Союза ССР. Контроль неразрушающий. Комплект стандартных образцов для ультразвукового контроля полуфабрикатов и изделий из алюминиевых сплавов. Технические условия
(утв. и введен в действие Постановлением Госстандарта СССР от 18.11.1981 № 4992)
(ред. от 01.06.1987)
Утвержден и введен в действие
Постановлением Государственного
комитета СССР по стандартам
от 18 ноября 1981 г. № 4992
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КОМПЛЕКТ СТАНДАРТНЫХ ОБРАЗЦОВ ДЛЯ УЛЬТРАЗВУКОВОГО КОНТРОЛЯ ПОЛУФАБРИКАТОВ И ИЗДЕЛИЙ ИЗ АЛЮМИНИЕВЫХ СПЛАВОВ
Nondestructive testing. Set of standard samples for ultrasonic testing of semi-finished and aluminium alloy products. Specifications
до 1 января 1993 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 18.11.1981 № 4992.
3. Ссылочные нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер пункта, приложения |
|---|---|
| ГОСТ 166-89 | Приложение 2 |
| ГОСТ 515-77 | 4.3 |
| ГОСТ 577-68 | Приложение 2 |
| ГОСТ 3282-74 | 4.3 |
| ГОСТ 3560-73 | 4.3 |
| ГОСТ 4784-74 | Приложение 1 |
| ГОСТ 5378-88 | Приложение 2 |
| ГОСТ 5959-80 | 4.3 |
| ГОСТ 8026-75 | Приложение 2 |
| ГОСТ 9038-90 | Приложение 2 |
| ГОСТ 10354-82 | 4.6 |
| ГОСТ 10905-86 | Приложение 2 |
| ГОСТ 14192-77 | 4.4 |
| ГОСТ 15150-69 | 4.5; 4.7 |
| ГОСТ 21401-75 | Приложение 2 |
| ТУ 2-034-225-87 | Приложение 2 |
| ТУ 2-034-812-88 | Приложение 2 |
| ТУ 2-034-439-88 | Приложение 2 |
4. Переиздание (май 1991 г.) с Изменением № 1, утвержденным в июне 1987 г. (ИУС 8-87).
5. Срок действия продлен до 01.01.1993 Постановлением Госстандарта СССР от 22.05.1987 № 1663.
Настоящий стандарт распространяется на комплект стандартных образцов, предназначенных для настройки дефектоскопов по условной чувствительности и определения эквивалентных размеров дефектов при ультразвуковом контроле полуфабрикатов и изделий из алюминиевых сплавов.
Комплект стандартных образцов предназначен для работы с эхо-импульсными дефектоскопами общего назначения с прямыми и раздельно-совмещенными преобразователями.
(Измененная редакция, Изм. № 1).
1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

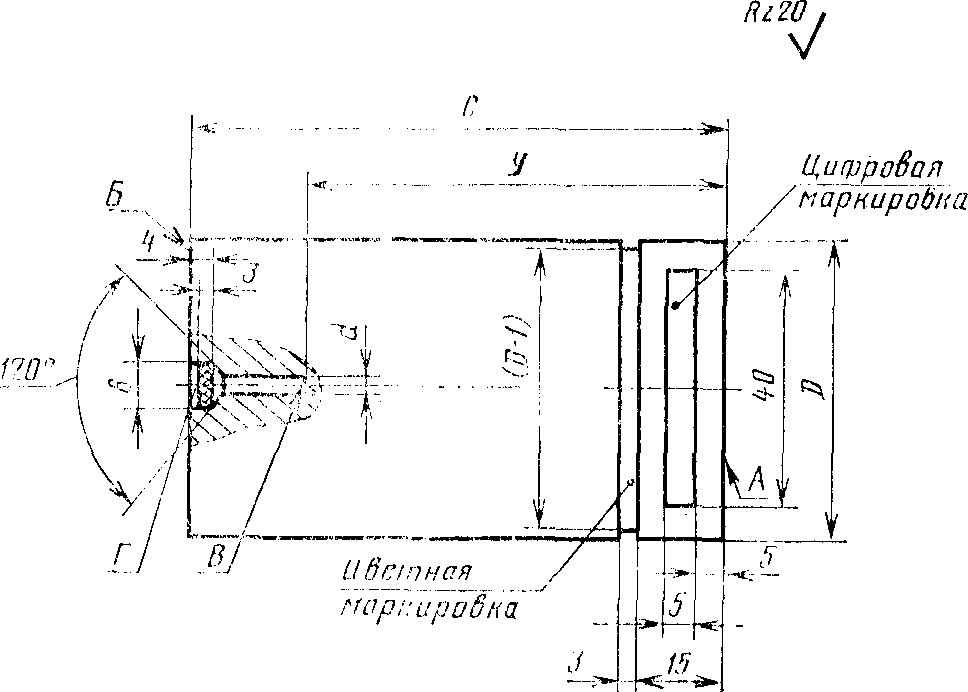

1.1. Основные параметры и размеры стандартных образцов должны соответствовать указанным на чертеже и в табл. 1, 2.
Б — донная поверхность; В — поверхность плоскодонного
отражателя; Г — место нанесения мастики
для клейма поверителя
| Диаметр плоскодонного отражателя d (пред. откл. по Н9) | Цвет маркировки | Расстояние от поверхности ввода ультразвуковых колебаний до плоскодонного отражателя У для каждого значения d (пред. откл. +0,5) | Высота образца C для каждого значения d (пред. откл. +0,5) |
| 1,2 | Зеленый | 2, 5, 10, 15, 20, 30, 40, 50, 70, 90, 110, 130, 150, 180 | 22, 25, 30, 35, 40, 50, 60, 70, 90, 110, 130, 150, 170, 200 |
| 1,6 | Голубой | ||
| 2,0 | Коричневый | ||
| 2,5 | Желтый | ||
| 3,2 | Розовый | ||
| 4,0 | Красный |
| Расстояние от поверхности ввода ультразвуковых колебаний до плоскодонного отражателя У (пред. откл. +0,5) | Диаметр образца D (пред. откл. +/- 0,5) |
|---|---|
| От 2 до 90 | 50 |
| 110; 130 | 60 |
| 150; 180 | 70 |
(Измененная редакция, Изм. № 1).
1.2. В каждом образце должно быть цилиндрическое отверстие с плоским дном (плоскодонный искусственный отражатель). Отверстие должно быть герметично закрыто пробкой, изготовленной из фторопласта.
(Измененная редакция, Изм. № 1).
1.3. Масса комплекта образцов должна быть не более 55 кг. Пример условного обозначения комплекта стандартных образцов:
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Образцы должны изготовляться в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке, из материалов в соответствии с требованиями обязательного Приложения 1.
2.2. Отклонения от параллельности плоскостей А и Б не должно быть более 0,05 мм.
2.3. Отклонение от перпендикулярности оси отверстия относительно плоскости А не должно превышать 0,5°.
2.4. Центр плоскодонного отражателя не должен быть смещен от оси образца более чем на 0,2 мм.
2.5. Отклонение от плоскостности поверхностей А и Б не должно превышать 0,02 мм.
2.6. Максимальная высота неровностей профиля плоскодонного отражателя не должна превышать 0,02 мм.
2.7. Амплитуды эхо-сигналов от плоскодонных отражателей одинакового диаметра, расположенных на одной глубине, не должны отличаться более чем на +/- 2 дБ от амплитуд эхо-сигналов аналогичных плоскодонных отражателей комплекта стандартных образцов, принятого в качестве исходного и аттестованного в установленном порядке.
2.8. Средства измерения геометрических параметров стандартных образцов комплекта при их изготовлении приведены в рекомендуемом Приложении 2.
2.9. Установленная безотказная наработка образцов должна быть не менее 2000 ч.
2.10. Полный установленный срок службы образцов должен быть не менее 7 лет.
2.9, 2.10. (Введены дополнительно, Изм. № 1).
3. КОМПЛЕКТНОСТЬ
3.1. В состав комплекта стандартных образцов должны входить: набор образцов с плоскодонными отражателями диаметром d (см. табл. 1) по 14 образцов каждого диаметра и разным расстоянием H и 6 футляров для упаковки, транспортирования и хранения стандартных образцов.
3.2. К каждому комплекту должны быть приложены паспорт, техническое описание и инструкция по эксплуатации.
4. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
4.1. На каждый стандартный образец наносят цифровую маркировку (см. чертеж) с указанием размера У, диаметра плоскодонного отражателя d и номера комплекта.
4.2. Цветную маркировку образца наносят лаком, краской или эмалью в виде кольца шириной 3 мм. Маркировка должна быть несмываемой.
4.3. Стандартные образцы укладываются в футляры, имеющие гнезда. Футляры с образцами должны быть обернуты битумированной бумагой по ГОСТ 515-77 и упакованы в сплошные фанерные ящики типа V или VI по ГОСТ 5959-80 массой брутто не более 80 кг каждый с дополнительным креплением (по ГОСТ 5959-80) в виде поясов из стальной упаковочной ленты по ГОСТ 3560-73 толщиной не менее 0,4 мм или из проволоки по ГОСТ 3282-74 диаметром не менее 1,4 мм. Размеры грузового места не более 100 x 100 x 40 см.
4.4. Транспортная маркировка и маркировка тары должны соответствовать ГОСТ 14192-77. Маркировку наносят непосредственно на ящики или с помощью маркировочных ярлыков по ГОСТ 14192-77.
4.5. Стандартные образцы, упакованные в соответствии с требованиями п. 4.3, транспортируют железнодорожным и автомобильным транспортом в крытых транспортных средствах в соответствии с правилами перевозок грузов, действующими на транспорте конкретного вида, а для железнодорожного транспорта также техническими условиями погрузки и крепления грузов, утвержденными МПС СССР; условия хранения 5 (ОЖ4) по ГОСТ 15150-69.
(Измененная редакция, Изм. № 1).
4.6. Сопроводительная документация должна быть помещена в пакет из полиэтиленовой пленки толщиной 0,2 мм по ГОСТ 10354-82 и вложена внутрь ящика с комплектом образцов.
4.7. Комплект стандартных образцов должен храниться на складах в упаковочных ящиках. Группа условий хранения 2(С) по ГОСТ 15150-69. Хранение в рабочих помещениях — в футлярах.
(Измененная редакция, Изм. № 1).
5. ГАРАНТИИ ИЗГОТОВИТЕЛЯ
5.1. Предприятие-изготовитель должно гарантировать соответствие комплекта стандартных образцов требованиям настоящего стандарта при соблюдении условий транспортирования, эксплуатации и хранения.
5.2. Гарантийный срок эксплуатации — 18 мес со дня ввода комплекта стандартных образцов в эксплуатацию.
Обязательное
К ИСХОДНОМУ МАТЕРИАЛУ ДЛЯ ИЗГОТОВЛЕНИЯ СТАНДАРТНЫХ ОБРАЗЦОВ
1. Используемые для изготовления стандартных образцов прутки из алюминиевого сплава марки Д16 по ГОСТ 4784-74 в закаленном и естественно состаренном состоянии (Д16Т) диаметрами (55 +/- 1) мм и (80 +/- 1) мм получают одноканальным прессованием слитков диаметром 200 и 300 мм соответственно.
2. Амплитуда шумов в материале стандартных образцов должна быть не менее чем на 15 дБ ниже амплитуды опорного эхо-сигнала от стального шарика диаметром 5 мм. Измерение амплитуды шумов и эхо-сигнала от шарика проводят в иммерсионном варианте с использованием преобразователя на частоту 10 МГц; расстояние от преобразователя до поверхности вывода ультразвуковых колебаний в обоих случаях устанавливают на (10 +/- 1) мм больше протяженности ближней зоны преобразователя.
3. Скорость ультразвука в материале стандартных образцов в направлении, параллельном оси, при температуре (20 +/- 5) °C должна быть (6380 +/- 100) м/с.
Рекомендуемое
СТАНДАРТНЫХ ОБРАЗЦОВ КОМПЛЕКТА
1. Геометрические параметры стандартных образцов следует измерять с использованием средств, указанных в таблице. При необходимости допускается использование других средств измерений, обеспечивающих требования настоящего стандарта в части погрешностей измерения.
| Измеряемый параметр | Средство измерения |
|---|---|
| Диаметр образца D | Штангенциркуль по ГОСТ 166-89 |
| Диаметр плоскодонного отражателя d | Калибры-пробки по ГОСТ 21401-75 |
| Отклонение от параллельности плоскостей А и Б | Индикатор ИЧ02 класса 0 по ГОСТ 577-68; плита класса 0 по ГОСТ 10905-86 |
| Отклонение от плоскостности поверхностей А и Б | Линейка поверочная по ГОСТ 8026-75; щупы по ТУ 2-034-225-87, класс 1 |
| Отклонение от перпендикулярности оси отверстия относительно плоскости А | Цилиндрические оправки номинального диаметра d; угломер по ГОСТ 5378-88 |
| Расстояние У | Индикатор ИЧ10 класса 0 по ГОСТ 577-68; штангенциркуль по ГОСТ 166-89; меры длины концевые плоскопараллельные по ГОСТ 9038-90 |
| Смещение центра плоскодонного отражателя от оси образца | Плита по ГОСТ 10905-86, класс 1; призма по ТУ 2-034-812-88, ТУ 2-034-439-88; индикатор ИЧ10 класса 1 по ГОСТ 577-68; цилиндрические оправки номинального диаметра d |

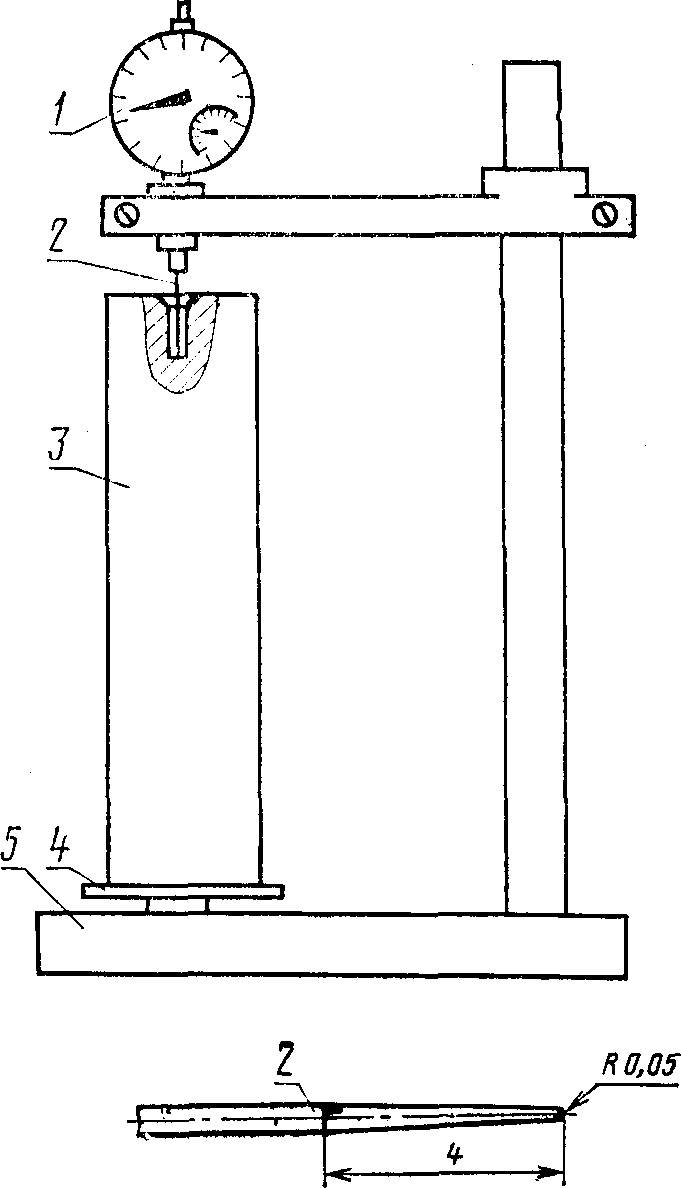

| Максимальная высота неровностей профиля плоскодонного отражателя | Индикатор ИЧ02 класса 0 по ГОСТ 577-68 с укрепленным на нем стальным заостренным наконечником диаметром 0,3 — 0,5 мм и длиной 22 мм; координатный предметный столик с микрометрическими измерителями перемещения в двух взаимно перпендикулярных направлениях (см. чертеж) |
предметный столик; 5 — кронштейн
2. Измерение максимальной высоты неровностей профиля плоскодонного отражателя проводят методом сканирования наконечником вдоль диаметра в двух взаимно перпендикулярных направлениях с шагом 0,03 — 0,05 мм. Перемещение координатного предметного столика проводят при приподнятом наконечнике.
