ГОСТ 21140-88. Межгосударственный стандарт. Тара. Система размеров
(утв. Постановлением Госстандарта СССР от 29.09.1988 № 3317)
Примечание
С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 1 января 1989 года. Взамен ГОСТ 21140-75.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ 21140-75"]:::rst n1["ГОСТ 21140-88"]:::doc click n1 "https://bukva.ai/docs/gost-21140-88" "ГОСТ 21140-88. Межгосударственный стандарт. Тара. Система размеров (утв. Постановлением Госстандарта СССР от 29.09.1988 N 3317)" n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
от 29 сентября 1988 г. № 3317
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Государственным комитетом СССР по материально-техническому снабжению.
Разработчики: В.А. Данилевский, канд. техн. наук, Г.М. Рудин, К.И. Ионова, И.В. Бритова, Н.И. Королева, Л.В. Ушнурцева, Л.Г. Катана.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 29.09.1988 № 3317.
3. Стандарт полностью соответствует СТ СЭВ 227-87.
4. Стандарт соответствует международным стандартам ИСО 3384-91 и ИСО 3696-87.
6. Ограничение срока действия снято по протоколу № 7-95 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-95).
7. Переиздание. Февраль 2005 г.
Настоящий стандарт распространяется на тару прямоугольного и круглого сечения и устанавливает для нее единую систему размеров исходя из модуля 600 х 400 мм с учетом номинальных размеров поддонов 1200 х 1000 мм и 1200 х 800 мм.
Стандарт следует применять при проектировании и закупке по импорту тары, оборудования, связанного с размерами тары, средств пакетирования, транспортного и складского оборудования.
Стандарт не распространяется на тару, для которой в зависимости от специальных условий и технико-экономического обоснования определены другие размеры.
1. ОБЩИЕ ПОЛОЖЕНИЯ
1.1. Размеры транспортной и потребительской тары должны быть увязаны между собой и с размерами средств пакетирования, транспортного, складского оборудования.
1.2. Размеры тары, производимые от модуля 600 х 400 мм и обеспечивающие полное заполнение площади поддонов 1200 х 1000 и 1200 х 800 мм, являются предпочтительными.
2. РАЗМЕРЫ ТРАНСПОРТНОЙ ТАРЫ
2.1. Сочетания длины и ширины транспортной тары прямоугольного сечения должны соответствовать указанным в таблице.
При невозможности или нецелесообразности применения размеров основного ряда сочетания длины и ширины транспортной тары выбирают из дополнительного ряда размеров.
Примечание. Подчеркнутые сочетания размеров являются предпочтительными.
2.2 Наружные диаметры транспортной тары круглого сечения выбирают из следующего ряда размеров, мм:
1200, 1000, 800 , 620, 600, 550, 500, 484, 435, 400, 370, 351, 320 , 294, 277 , 266, 246 , 226 , 219 , 200 .
2.3. Внутренние размеры транспортной тары устанавливают, исходя из толщины ее стенок и с учетом величины деформации при транспортировании и хранении продукции. Например, вибрация при транспортировании, давление на ящики в штабеле и др.
2.4. При выборе высоты транспортной тары следует исходить из основных принципов: минимального расхода тарного материала и с учетом пакетных перевозок грузов (высота пакета).
Рекомендуемый ряд для выбора наружной высоты транспортной тары, мм:
1200, 1150, 1100, 1050, 1000, 950, 900, 850, 800, 775, 720, 675, 620, 600, 560, 500, 465, 400, 360, 333, 320, 300, 280, 266, 250, 240.
2.5. Отклонения от размеров тары устанавливают в стандартах на конкретные виды тары.

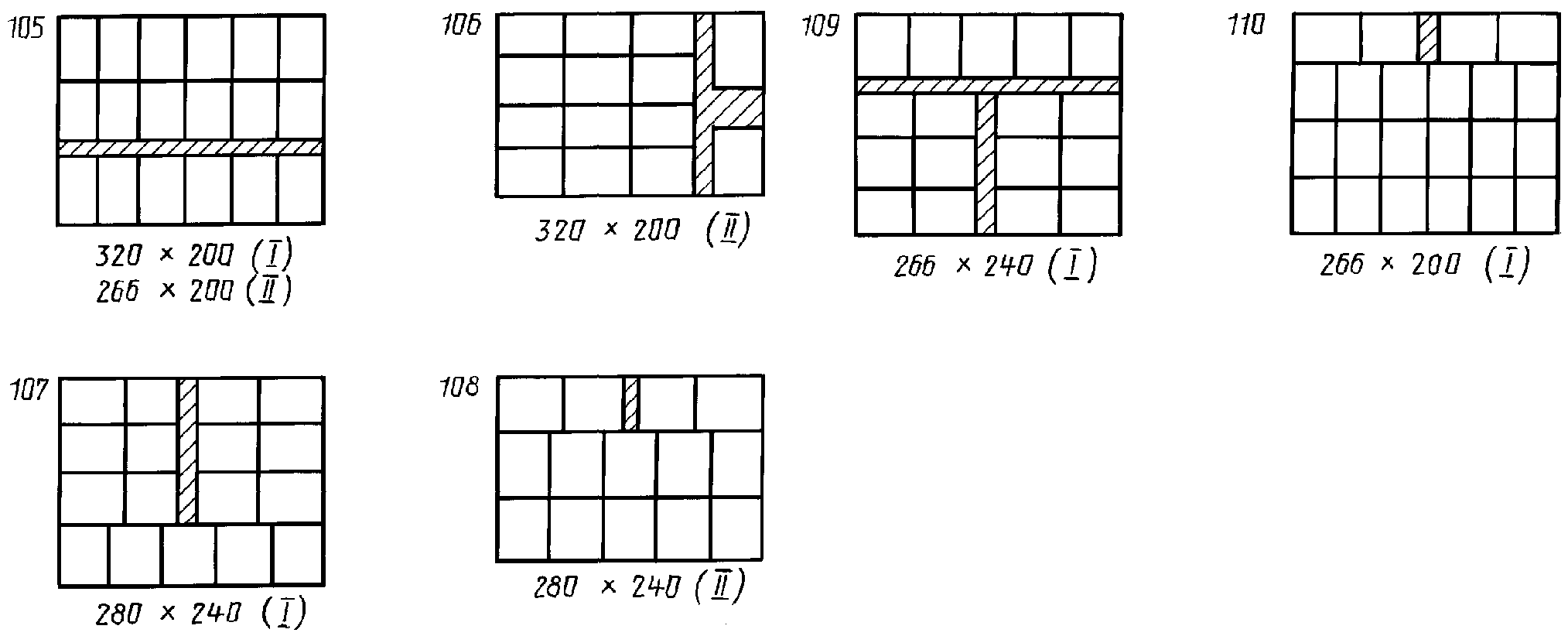

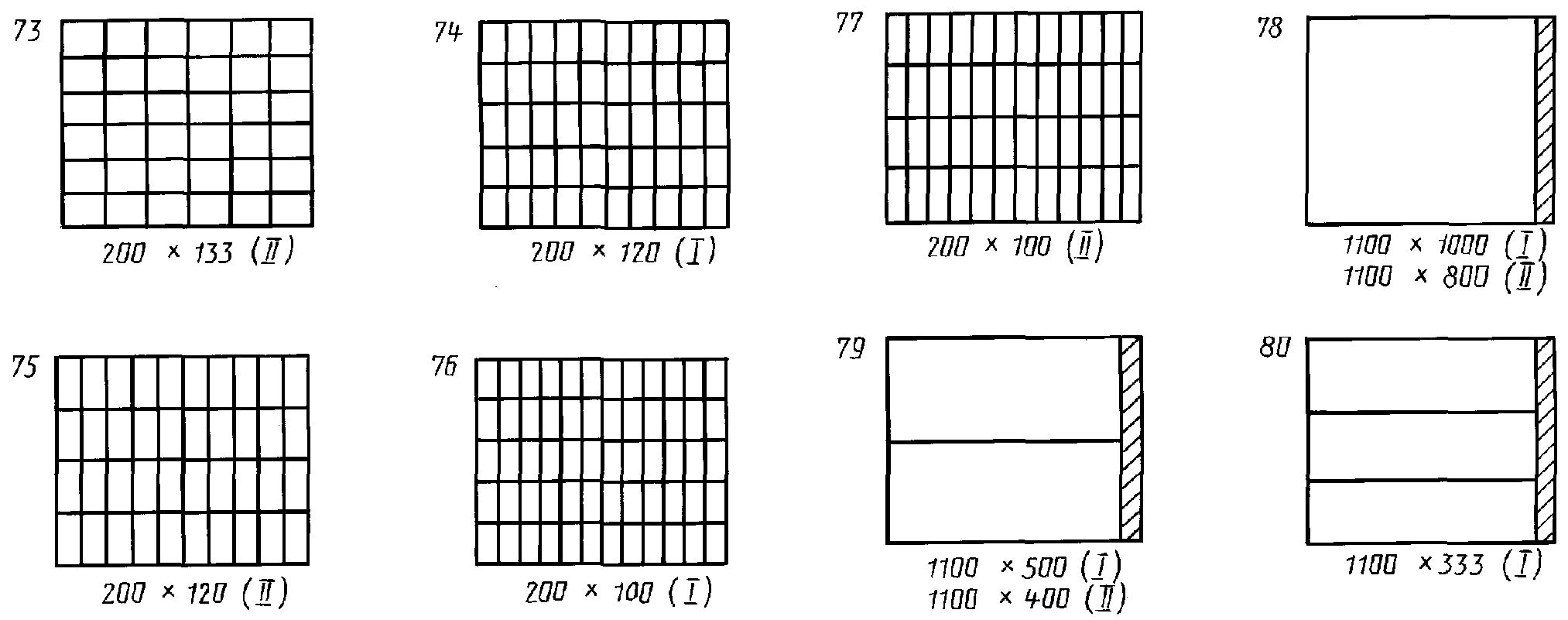

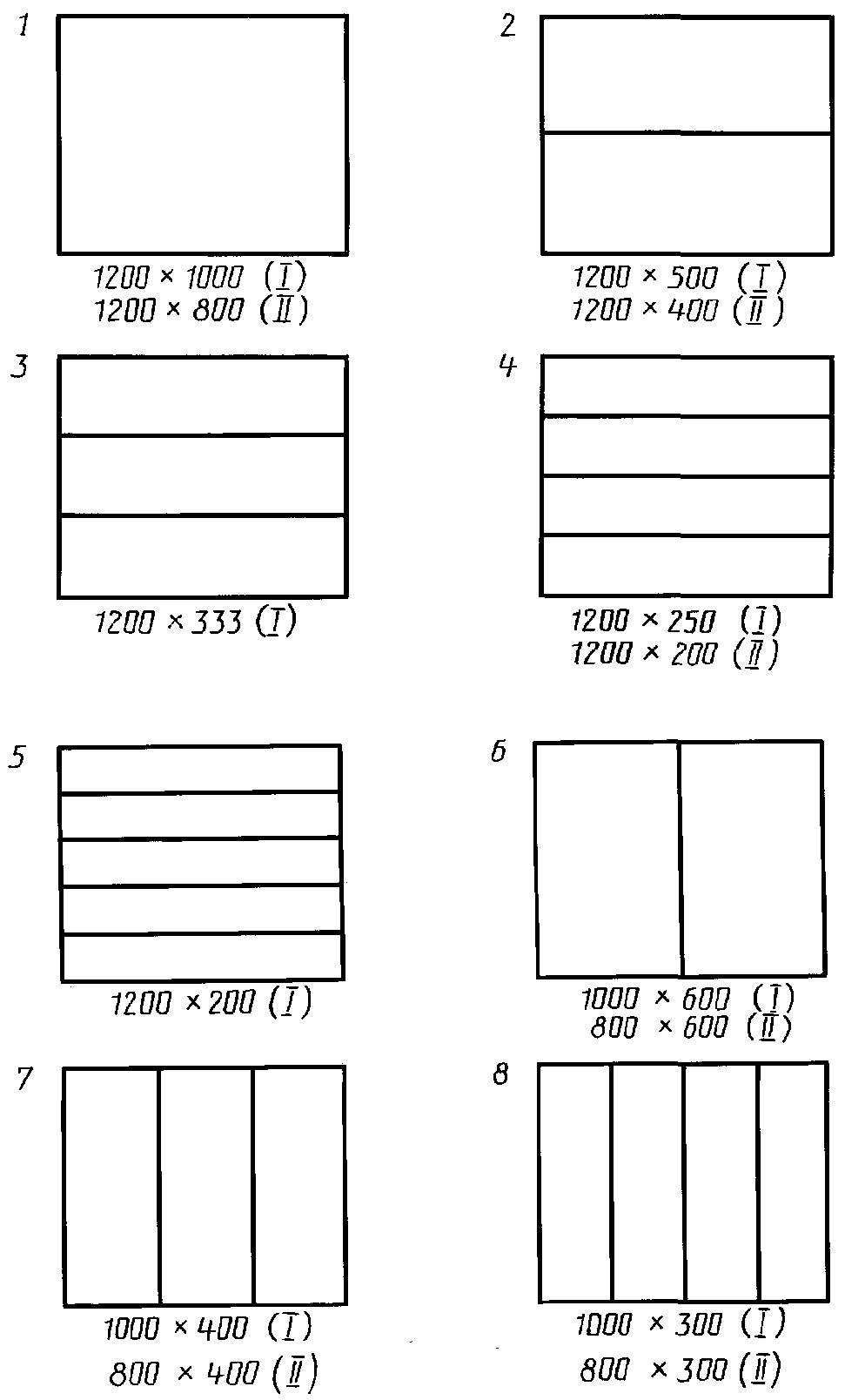

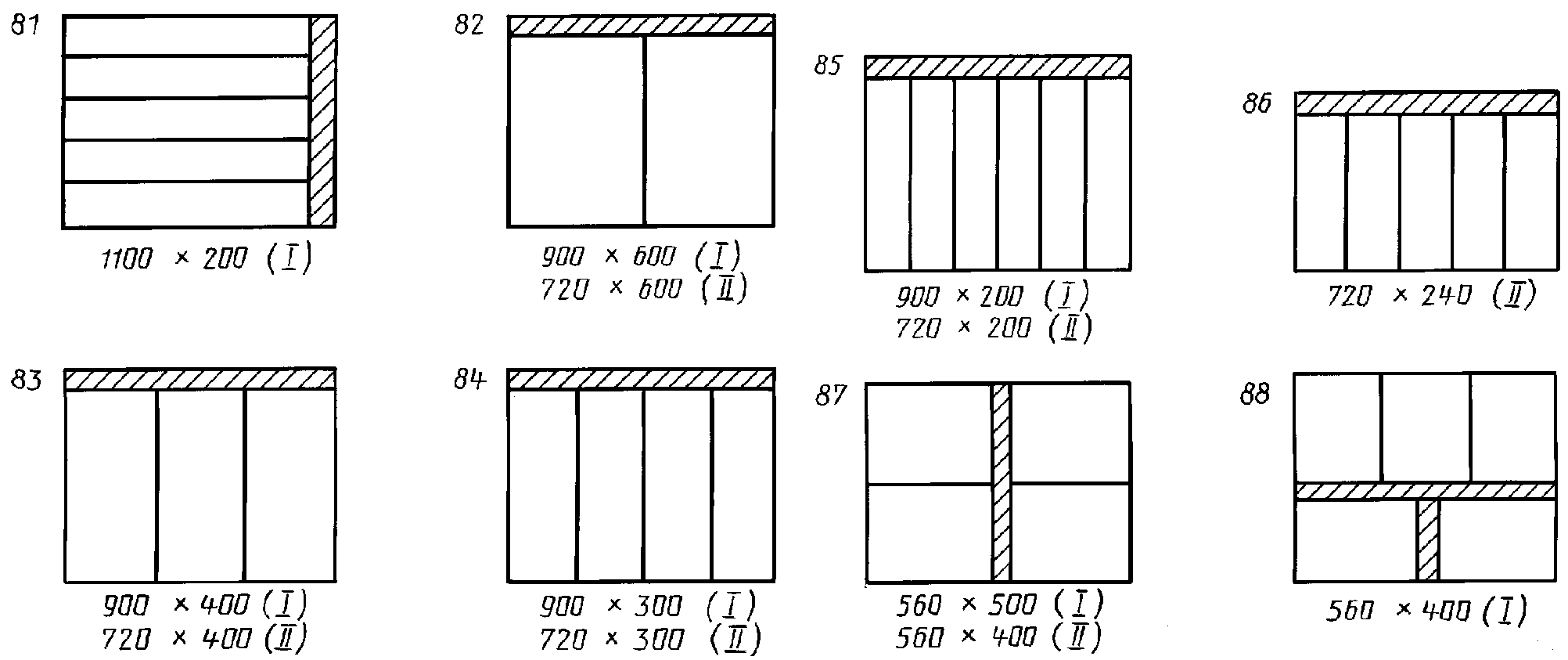

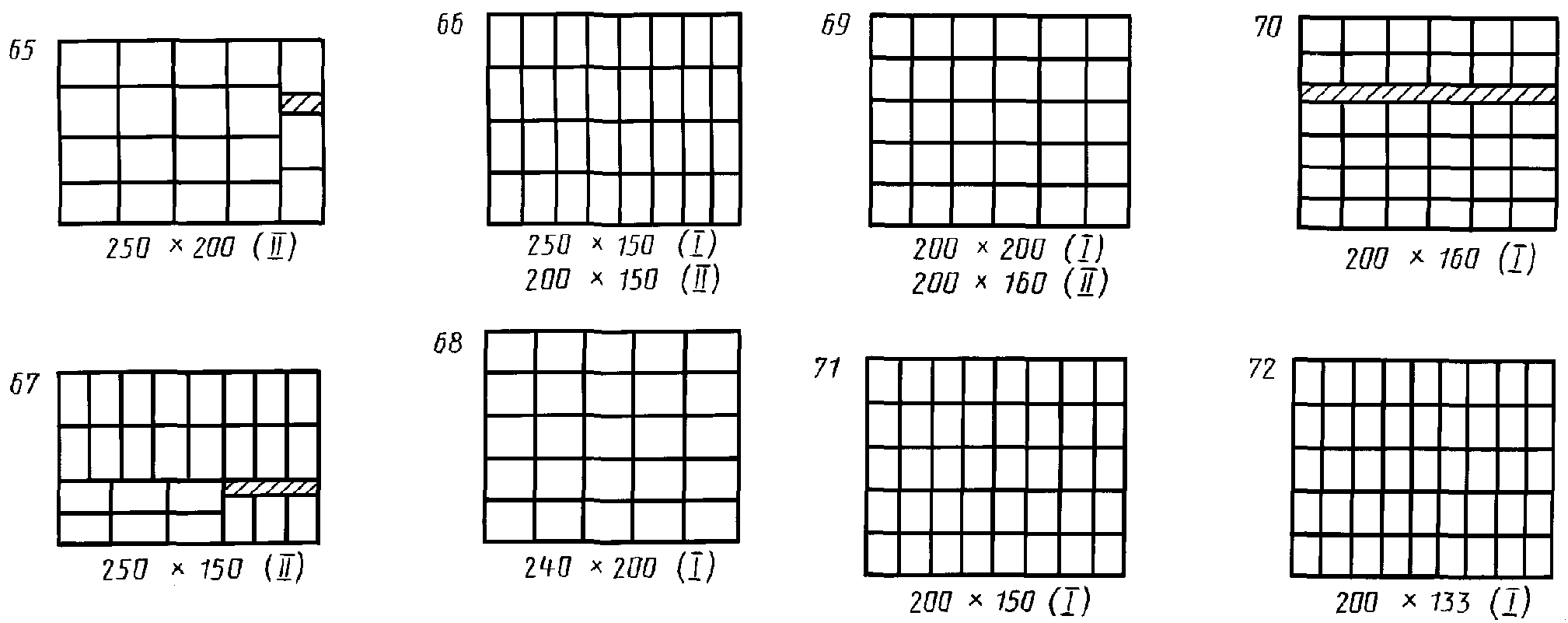

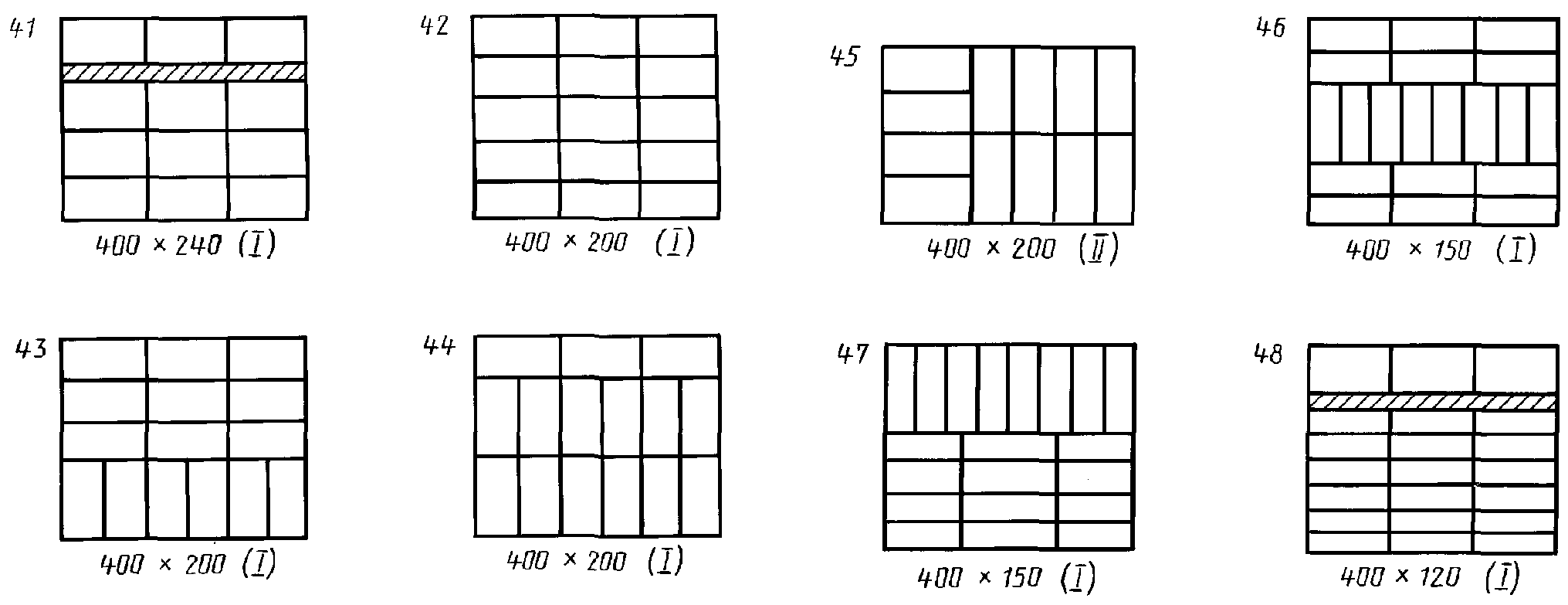

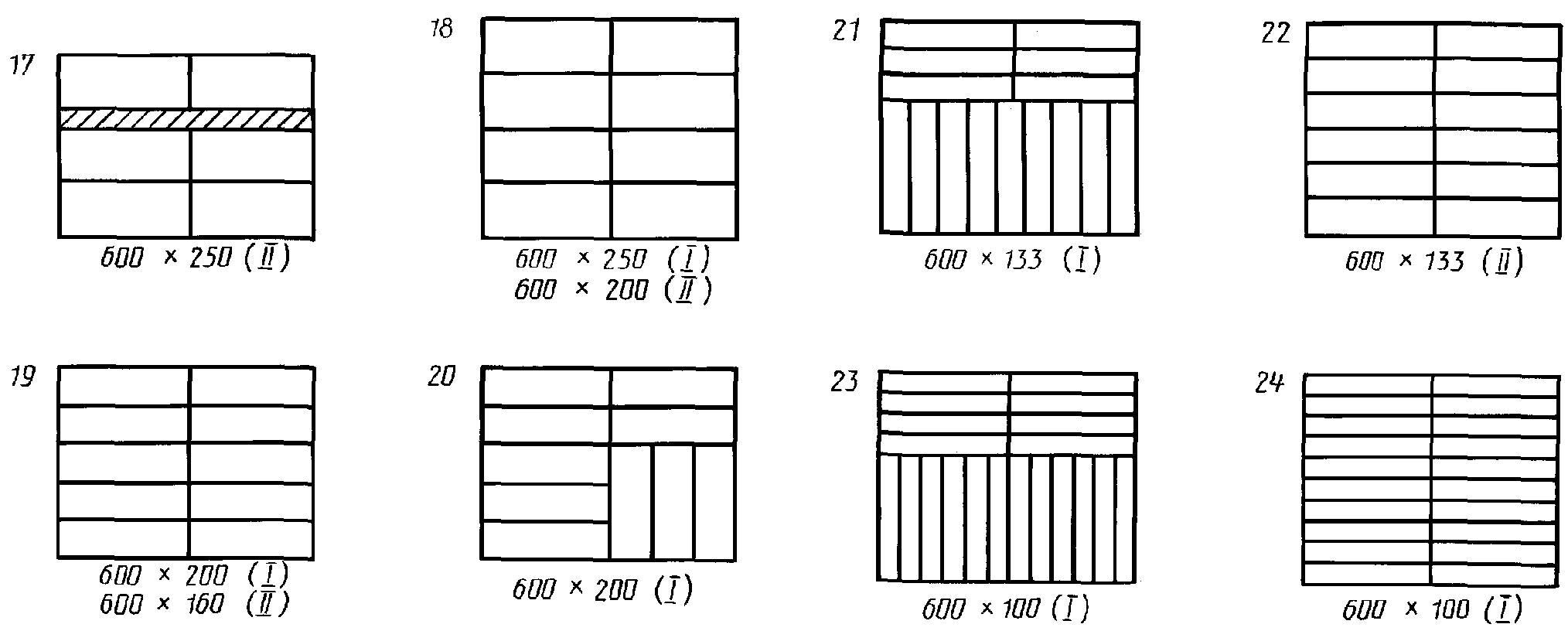

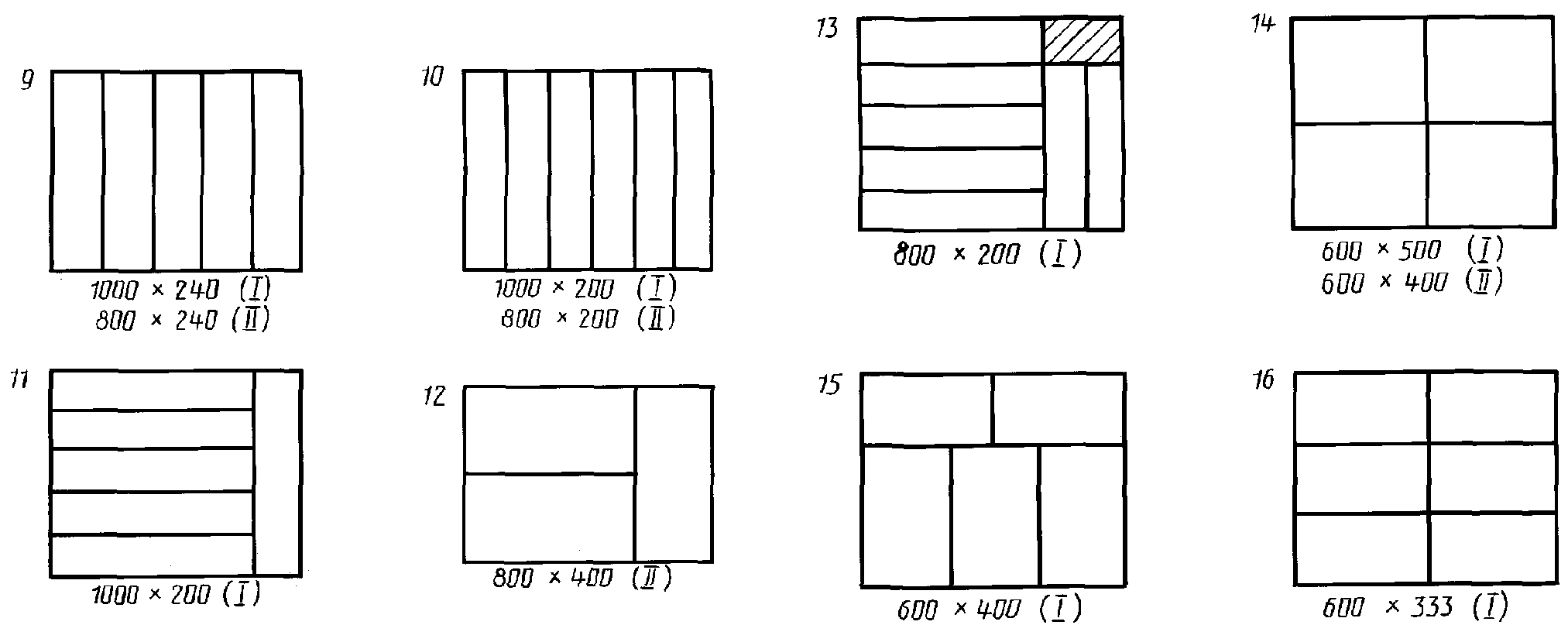

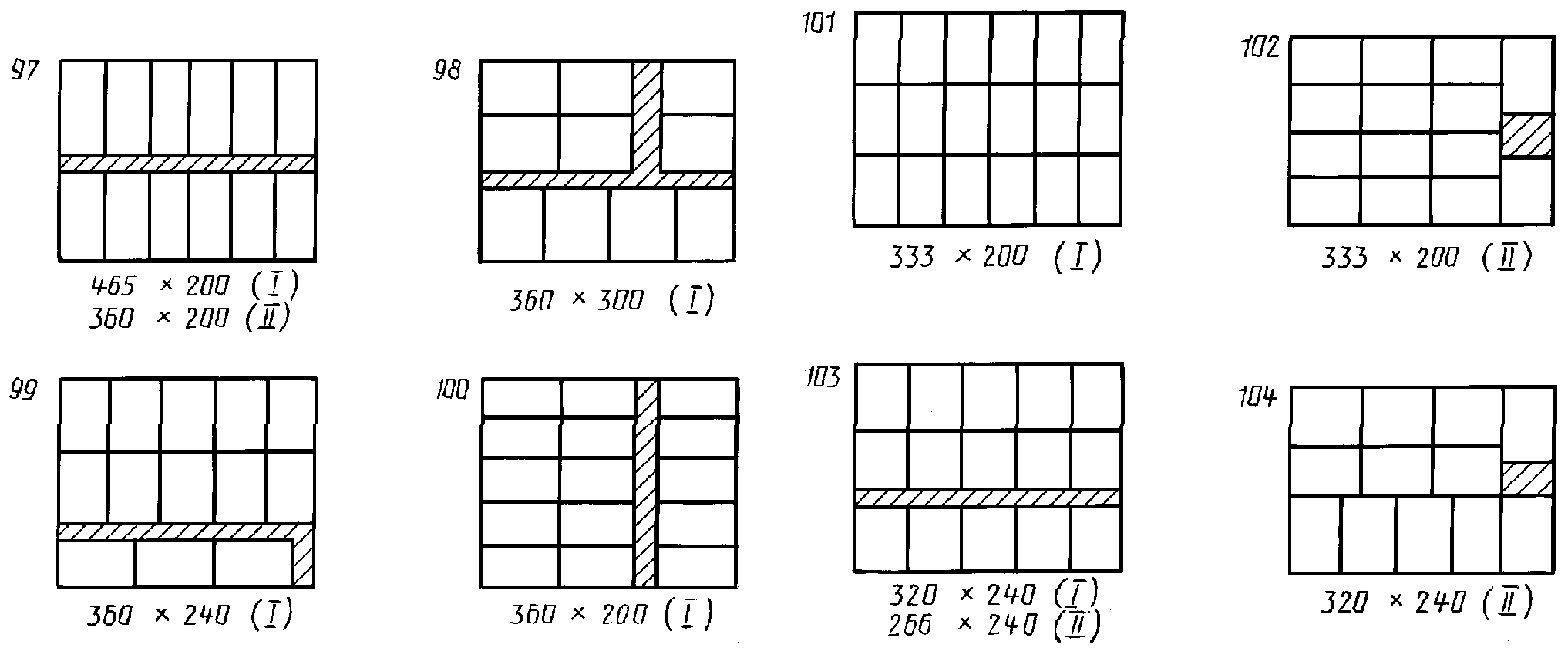

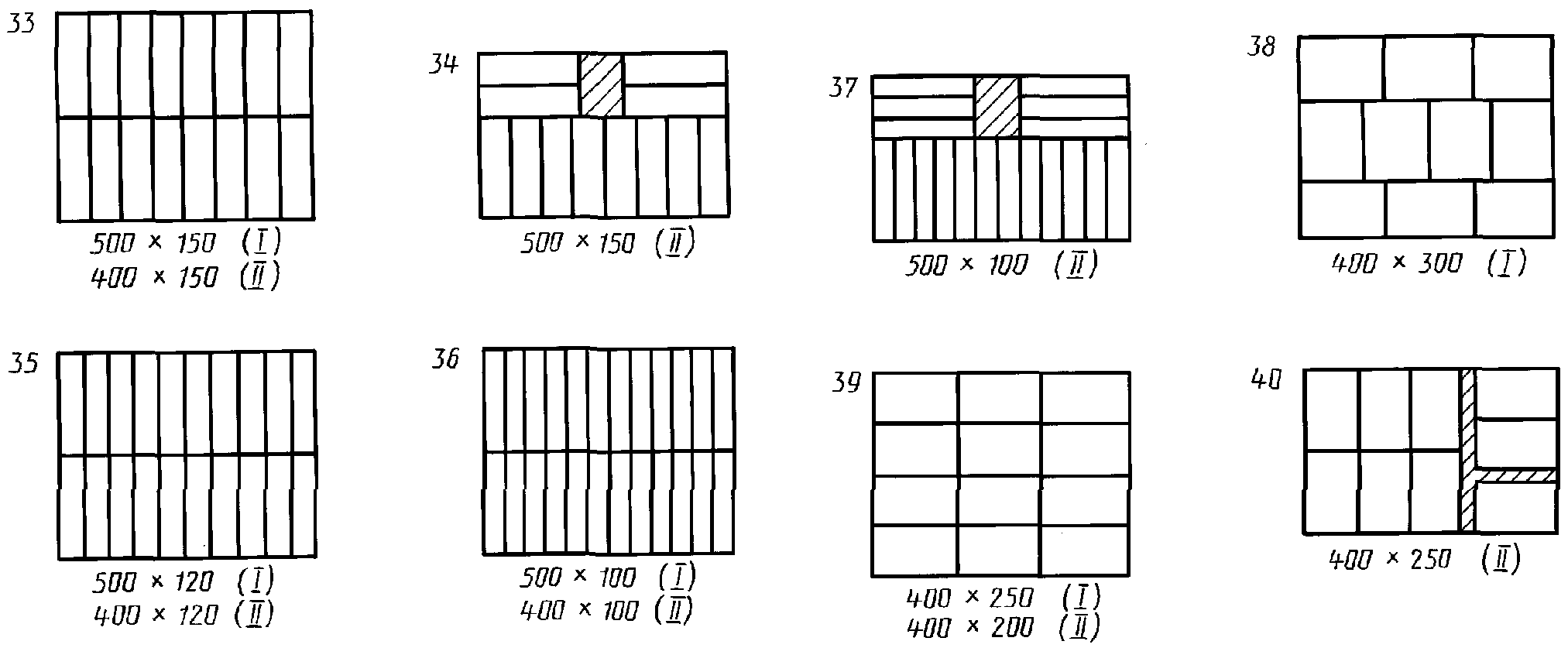

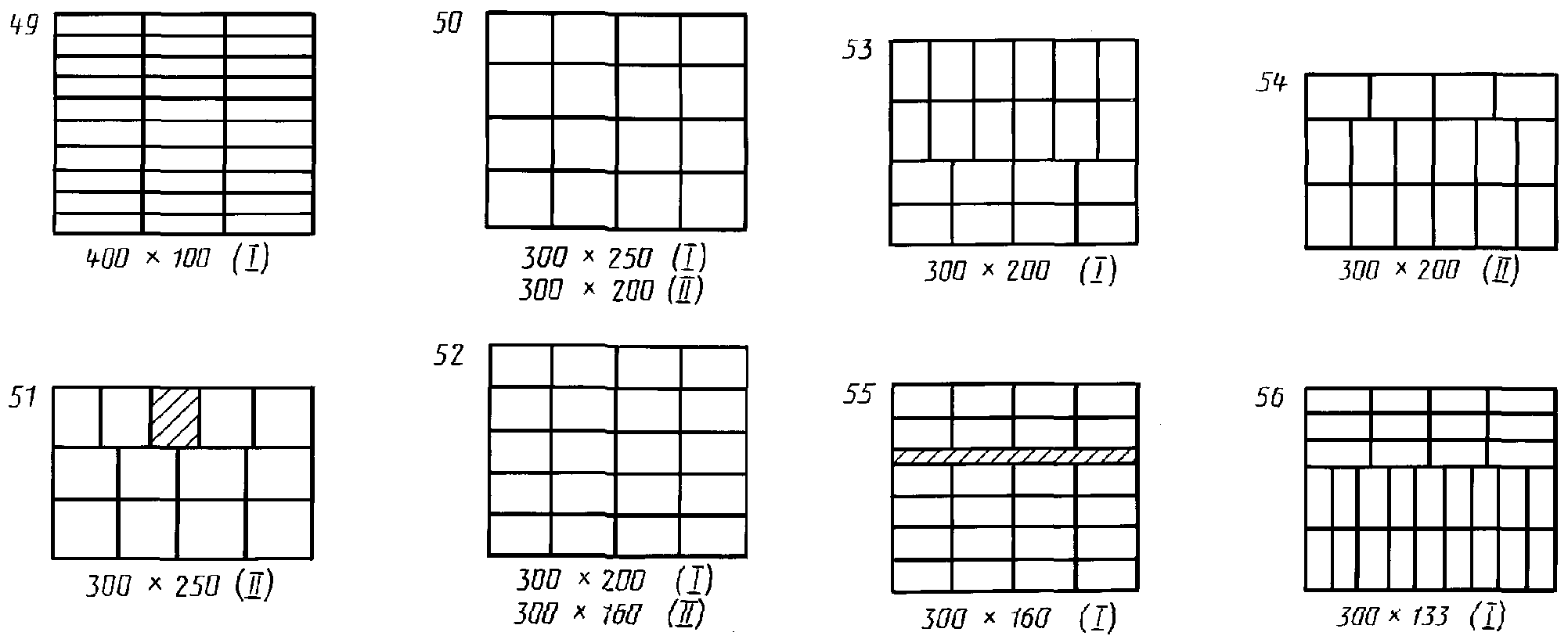

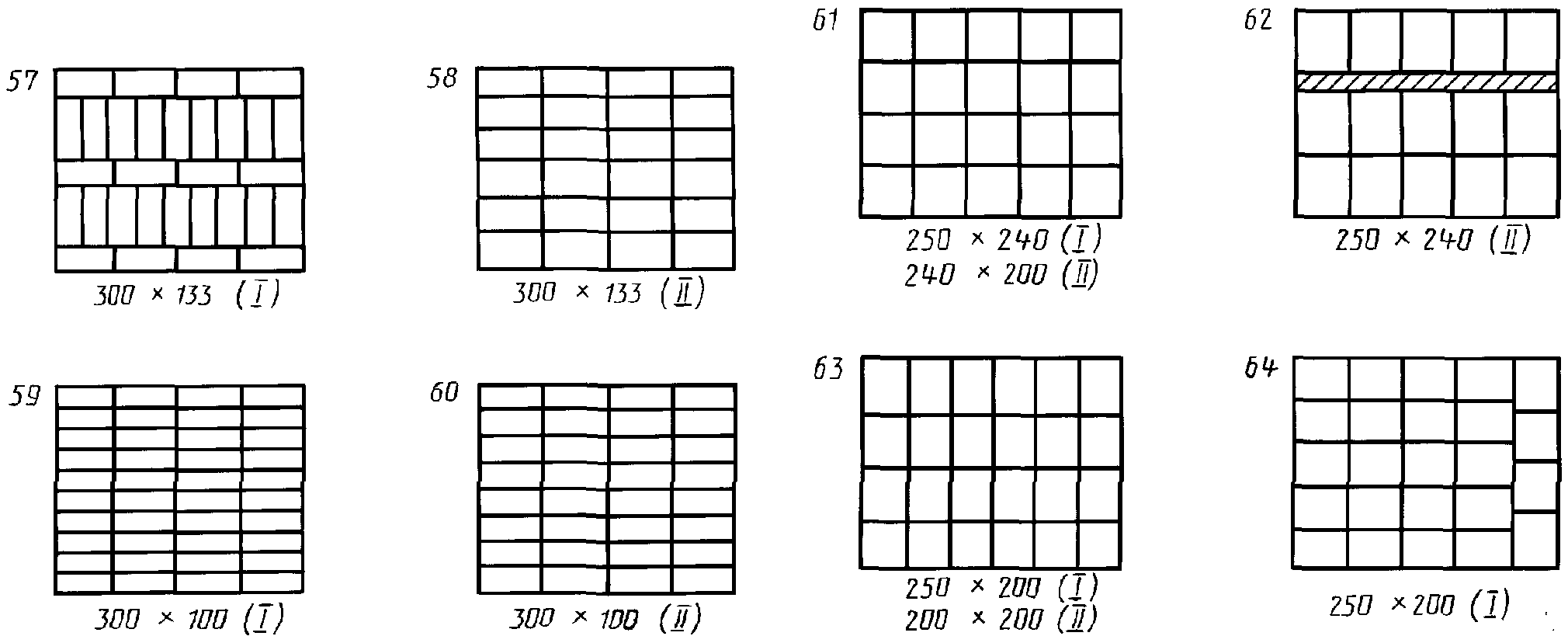

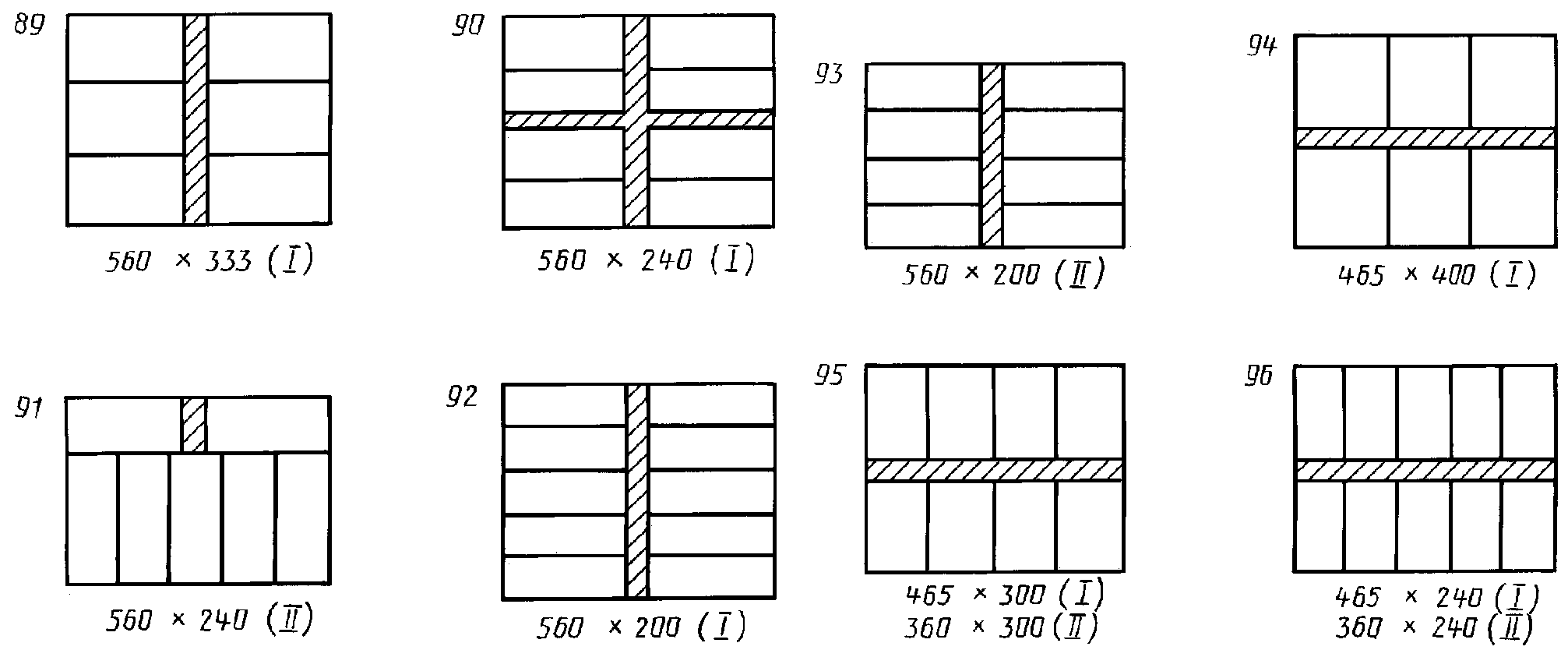

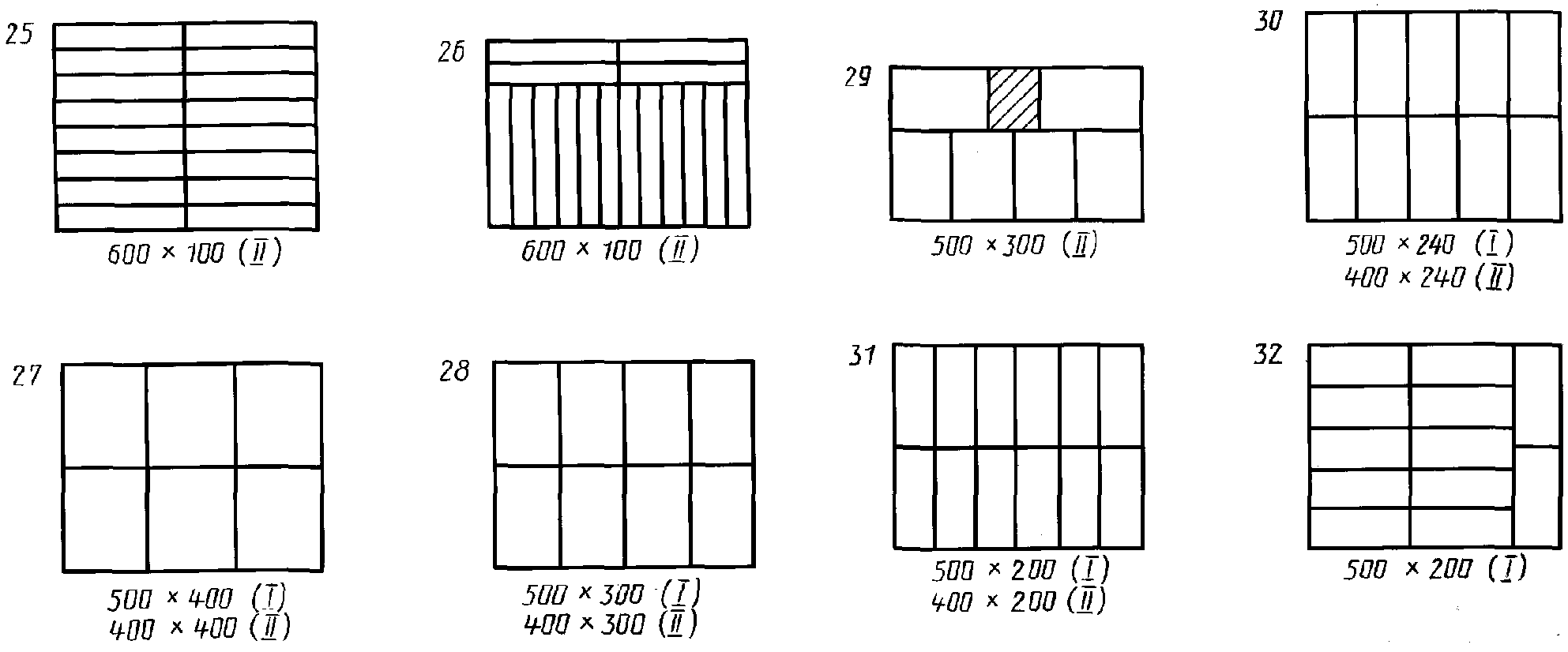

2.6. Схемы размещения транспортной тары на поддонах приведены в Приложениях 1, 2.
3. РАЗМЕРЫ ПОТРЕБИТЕЛЬСКОЙ ТАРЫ
3.1. Порядок расчета размеров потребительской тары, а также выбора транспортной тары для потребительской или изделий заданных размеров дан в Приложении 3.

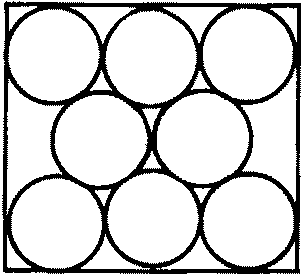

(I) — поддон размером 1200 х 1000 мм;
(II) — поддон размером 1200 х 800 мм.
2. Ряд тары в штабеле по высоте располагают с разворотом каждого следующего слоя на 180°.
1. Наружные размеры потребительской тары должны быть увязаны с внутренними размерами транспортной тары с учетом требований к количеству (массе) продукции и схем укладок потребительской тары в транспортную.
2. При определении размеров потребительской тары основными являются ее теоретические наружные размеры.
Теоретические наружные размеры потребительской тары включают ее внутренний размер, толщину стенок и их деформацию после заполнения тары, размеры комплектующих деталей и зазоры, необходимые для укладывания потребительской тары в транспортную.
3. Теоретические наружные размеры потребительской тары ( l ) вычисляют по формуле
где A — внутренний размер транспортной тары для рассчитываемого размера потребительской тары по длине, ширине, высоте, мм;
K — количество единиц потребительской тары в ряду для одного внутреннего размера транспортной тары.
4. Внутренние размеры (L) потребительской тары по длине, ширине, высоте, диаметру вычисляют по формуле
L = l - (\Delta l + b + \frac{c}{k} + \frac{f}{k}) , (2)
где l — теоретический наружный размер тары по длине, ширине, высоте и диаметру, мм;
\Delta l — суммарная величина деформации по длине, ширине, высоте и диаметру наполненной тары, мм;
b — суммарная толщина двух стенок тары с учетом конструктивных деталей, увеличивающих ее габаритные размеры (бортики, ручки и т.п.), мм;
c — величина зазора, необходимого для ручной или механизированной укладки блока тары в ящик, мм;
k — количество единиц потребительской тары в ряду для одного внутреннего размера транспортной тары.
Величины \Delta l и c определяют экспериментально путем опытных укладок.
5. В случае необходимости определения (выбора) размеров транспортной тары по установленным параметрам потребительской — (в мм) теоретические размеры потребительской тары вычисляют по формуле
5.1. После определения теоретической длины, ширины и высоты потребительской тары устанавливают количество ее единиц (N) в транспортной таре по формуле
где M — масса груза в единице транспортной тары, кг;
mb — масса брутто изделия (товара) в единице потребительской упаковки или масса изделия при упаковывании без потребительской тары, кг;
m — масса комплектующих деталей и вспомогательных упаковочных средств в единице транспортной тары, кг.
Величина M определяется в зависимости от требований потребителя, способов проведения манипуляций с транспортной тарой, требований к сохранности продукции и других факторов. Если при погрузочно-разгрузочных и транспортно-складских работах предусмотрен ручной труд, то необходимо учитывать ограничения по нормам переноски грузов, установленным государственными документами.
5.2. С целью выбора транспортной тары оптимальных размеров анализируются различные варианты укладывания потребительской тары (изделий) в транспортную.
При необходимости анализа большого числа вариантов работу целесообразно проводить с применением электронно-вычислительных машин.
5.3 Внутренние размеры транспортной тары (A) вычисляют (в мм) по формуле
5.4. Наружные размеры транспортной тары определяют с учетом толщины тарного материала и конструкции тары. При этом полученные расчетным путем размеры транспортной тары увеличиваются до ближайшего размера, приведенного в таблице, при условии обеспечения сохранности продукции.
6. При необходимости производится экспериментальная проверка полученных размеров потребительской и транспортной тары.
