ГОСТ 21010-75. Государственный стандарт Союза ССР. Отвертки диэлектрические. Технические условия

(утв. и введен в действие Постановлением Госстандарта СССР от 18.07.1975 № 1854)

(ред. от 01.09.1990)

Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 18 июля 1975 г. № 1854

ГОСТ 21010-75

Группа Г24

ОКП 39 2663

Срок действия с 1 января 1977 года до 1 января 1996 года

Информационные данные

2. Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 18.07.75 № 1854.

3. Срок проверки — 1996 г., периодичность проверки — 5 лет.

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 9.014-78	2.5
ГОСТ 1435-90	2.1
ГОСТ 5950-73 2.1
ГОСТ 10754-80	1.2
ГОСТ 11516-79	2.1, 2.2, 3.1, 5.1
ГОСТ 14959-79	2.1
ГОСТ 15150-69	Вводная часть, 2.5, раздел 4
ГОСТ 17199-88	3а.1
ГОСТ 18088-83	2.5, раздел 4
ГОСТ 24437-80	1.2
ГОСТ 26810-86	3.1
	6. Срок действия продлен до 01.01.96 Постановлением Госстандарта СССР от 05.09.90 № 2503.

Переиздание (март 1992 г.) с Изменениями № 1, 2, 3, утвержденными в ноябре 1980 г., декабре 1986 г. и сентябре 1990 г. (ИУС 1-81, 3-87, 12-90).

Настоящий стандарт распространяется на ручные диэлектрические отвертки для винтов и шурупов с прямым и крестообразным шлицем климатического исполнения У, категорий размещения 1, 2, 3 по ГОСТ 15150-69, предназначенные для работы под электрическим напряжением до 1000 В.

Стандарт не распространяется на диэлектрические отвертки, предназначенные для работы в среде, разрушающей металл, изоляцию, насыщенной электропроводящей пылью, водяными парами, а также в условиях, когда возможно их непосредственное попадание на изоляцию инструмента.

1. ОСНОВНЫЕ РАЗМЕРЫ

1.1 Диэлектрические отвертки должны изготовляться:

1 — для винтов и шурупов с прямым шлицем;

2 — для винтов и шурупов с крестообразным шлицем.

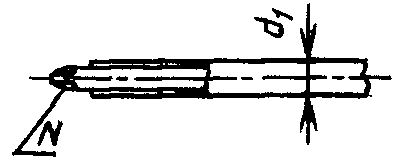

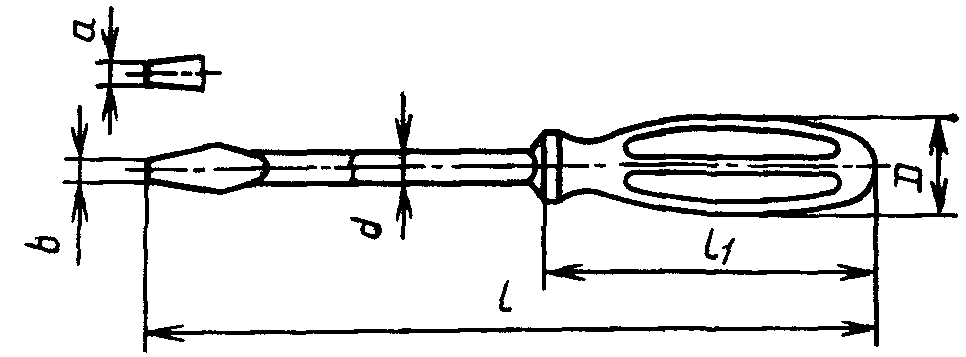

1.2. Основные размеры диэлектрических отверток исполнения 1 и 2 должны соответствовать указанным на чертеже и в таблице.

Исполнение 1

Обозначение отверток, исполнение		Применя-емость	Размер лопатки a x b по ГОСТ 24437-80	Номер крестообразной части № по ГОСТ 10754-80	Номиналь-ный диаметр резьбы винта, шурупа	l	l_{1}	D, не менее	d	d_{1}
1	2					не менее			\pm \frac{IT17}{2}
7810-0455	-		0,3 x 2,0	-	1,2; 1,4	180	100	15	2,0	-
7810-0456	-		0,4 x 2,5		1,6
7810-1004	7810-1021		0,5 x 3,5	0	2,0			18	3,0	3,0
7810-0431	7810-1022					200		22	4,0	-
7810-1005	-		0,6 x 4,0	-	2,5	180		25	4,5
7810-0432	-					200
7810-0433	-					250
7810-0434	7810-1023		0,8 x 5,5	1	3,0; 3,5	200			5,0 4,5 <*>	4,0 4,5 <*>
7810-0435	7810-1024					250
7810-0475	7810-1025					280	115
7810-0436	7810-1201					320
7810-0437	-		1,0 x 6,5	-	4,0	200	100	30	6,0	-
7810-0439	-					250
7810-0458	-					280
7810-0442	-					320	115
7810-0444	7810-1202		1,2 x 8,0	2	5,0	200	100	32	7,0	6,0
7810-0446	7810-1203					250
7810-0009	7810-1204					280
7810-0011	7810-1205					300	110
7810-0448	7810-1206					320	115
7810-0451	7810-1207		1,6 x 10,0	3	6,0	250	100	32	8,0	8,0
7810-1012	7810-1208					280
7810-1013	7810-1209					300	110
7810-0435	7810-1211					320	115
7810-1014	7810-1212		2,0 x 13,0	4	8,0	320	115	36	10,0	10,0
7810-0450	7810-1213					360
7810-0461	-		2,5 x 16,0		10,0	320
7810-1015	-					360

Примечание. Допускается изготовление отверток с диаметром стержня d, равным ширине лезвия лопатки.

Пример условного обозначения отвертки исполнения 1, длиной l = 250 мм с лопаткой типа 3 исполнения B с размерами a x b = 0,8 x 5,5 мм по ГОСТ 24437-80, с хромовым покрытием толщиной 1 мм с подслоем никеля толщиной 12 мкм:

То же, исполнения 2, длиной l = 180 мм с крестообразной рабочей частью номер 1 по ГОСТ 10754-80 с хромовым покрытием толщиной 1 мкм с подслоем никеля толщиной 12 мкм:

Отвертка 7810-1022 H12X1 ГОСТ 21010-75.

Разд. 1. (Измененная редакция, Изм. № 3).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1 Детали диэлектрической отвертки должны изготовляться из следующих материалов:

стержень — из стали марки У7 по ГОСТ 1435-90 или 50ХФА по ГОСТ 14959-79 или 8ХФ по ГОСТ 5950-73;

рукоятка — из полиэтилена высокой плотности, поликарбоната или полиформальдегида;

изоляция стержня — из полиэтилена низкой и высокой плотности.

Допускается изготовлять детали диэлектрической отвертки из других материалов, удовлетворяющих требованиям ГОСТ 11516-79.

(Измененная редакция, Изм. № 3).

2.2. Технические требования отверток — по ГОСТ 17199-71, технические требования к рукоятке и изоляции стержня — по ГОСТ 11516-79.

(Измененная редакция, Изм. № 2, 3).

2.3 Каждая отвертка должна иметь маркировку, содержащую:

товарный знак предприятия-изготовителя;

наибольшее рабочее напряжение электроустановки «1000 В» (1000 V — для экспорта);

длину отвертки и толщину лопатки l x a) или номер крестообразной рабочей части;

Примечание. При комплектации отверток в наборы цену допускается наносить.

2.4. Отвертки, предназначенные для розничной продажи, должны иметь индивидуальную упаковку в коробки, пеналы, футляры, чехлы и т.п.

2.5. Отвертки должны иметь временную противокоррозионную защиту по ГОСТ 9.014-78 с внутренней упаковкой — ВУ-1, ВУ-2, ВУ-3, ВУ-4 и ВУ-7 для категории условий хранения 2 по ГОСТ 15150-69.

Остальные требования к маркировке и упаковке транспортной и потребительской тары — по ГОСТ 18088-83.

3. ПРИЕМКА

3.1. Правила приемки — по ГОСТ 26810-85 и ГОСТ 11516-79.

3а. МЕТОДЫ КОНТРОЛЯ И ИСПЫТАНИЙ

3а.1. Методы испытаний — по ГОСТ 17199-71 и ГОСТ 11516-79.

Разд. 3а. (Введен дополнительно, Изм. № 3).

4. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

Транспортирование и хранение — по ГОСТ 18088-83 для группы условий хранения 2 в соответствии с ГОСТ 15150-69.

Разд. 4. (Измененная редакция, Изм. № 3).

5. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

5.1 Требования безопасности — по ГОСТ 11516-79.

6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

6.1. Изготовитель должен гарантировать соответствие диэлектрических отверток требованиям настоящего стандарта при соблюдении потребителем условий эксплуатации, хранения и транспортирования, установленных стандартом.

6.2. Гарантийный срок эксплуатации — 12 месяцев со дня продажи через розничную торговую сеть, а для внерыночного потребления — со дня получения потребителем.

---
