ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СИСТЕМА ПРОЕКТНОЙ ДОКУМЕНТАЦИИ ДЛЯ СТРОИТЕЛЬСТВА

ИЗОБРАЖЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ ЭЛЕКТРООБОРУДОВАНИЯ И ПРОВОДОК НА ПЛАНАХ

System of design documents for construction. Graphic symbols of electrical equipment and wiring on plans

ГОСТ 21.614-88 (СТ СЭВ 3217-81)

Группа Ж01

ОКСТУ 0021

Дата введения
1 июля 1988 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством монтажных и специальных строительных работ СССР.

Исполнители: М.Н. Блейнис (руководитель темы), Г.М. Мошкова, В.П. Абарыков, Л.А. Кашина.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР от 28.12.1987 № 302.

3. Стандарт полностью соответствует СТ СЭВ 3217-81.

4. Введен впервые.

Настоящий стандарт устанавливает условные графические изображения электропроводок, прокладок шин, кабельных линий (далее — проводок) и электрического оборудования на планах прокладки электрических сетей и (или) расположения электрооборудования зданий и сооружений всех отраслей промышленности и народного хозяйства.

1. Приведенные в настоящем стандарте изображения проводок и электрооборудования могут быть заменены общими изображениями. В этом случае на полке линии-выноски, либо в разрыве линии, либо в контурах условного графического изображения приводят позиции по спецификации или буквенно-цифровые обозначения.

2. Размеры изображений приведены для чертежей, выполненных в масштабе 1:100.

При выполнении изображений в других масштабах размеры изображений следует изменять пропорционально масштабу чертежа, при этом размер (диаметр или сторона) условного изображения электрооборудования должен быть не менее 1,5 мм.

3. Размеры изображения элементов проводок и электрооборудования, не приведенные в табл. 1 - 8, следует принимать согласно графе «Изображение» указанных таблиц.

4. Размеры изображения шкафов, щитов, пультов, ящиков, электротехнических устройств и электрооборудования открытых распределительных устройств следует принимать по их фактическим размерам в масштабе чертежа.

Размеры изображения шкафов, щитов, ящиков и т.п. допускается увеличивать для возможного изображения всех труб с проводкой, подходящих к ним.

5. Изображения линий проводок и токопроводов приведены в табл. 1.

Таблица 1

Наименование Изображение Размер, мм
1. Линия проводки.
Общее изображение.
Допускается указывать над изображением линии данные проводки (род тока, напряжение, материал, способ прокладки, отметка проводки и т.п.) рис. 1 Толщина 1,0
Например. Цепь постоянного тока напряжением 110 В.
Допускается количество проводников в линии указывать засечками.		 -110 В, в штрабе
рис. 2		 То же

Например. Линия, состоящая из трех проводников.
рис. 3




1.1. Линия цепей управления
рис. 4





1.2. Линия сети аварийного эвакуационного и охранного освещения
рис. 5





1.3. Линия напряжения 36 В и ниже
рис. 6





1.4. Линия заземления и зануления
рис. 7





1.5. Заземлители
рис. 8





1.6. Металлические конструкции, используемые в качестве магистралей заземления, зануления
рис. 9





2. Прокладка проводов и кабелей






2.1. Открытая прокладка одного проводника
рис. 10
Толщина 1,0
рис. 11

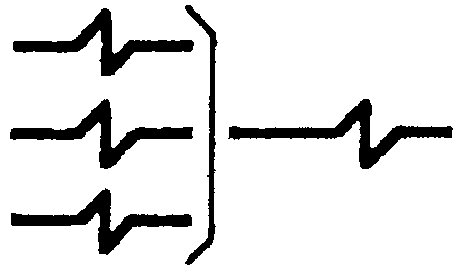

2.2. Открытая прокладка нескольких проводников
рис. 12
То же






2.3. Открытая прокладка одного проводника под перекрытием
рис. 13




2.4. Открытая прокладка нескольких проводников под перекрытием

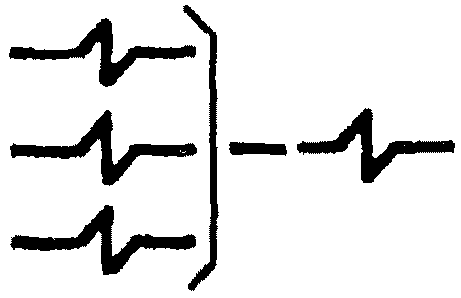

рис. 14





2.5. Прокладка на тросе и его концевое крепление
рис. 15





2.6. Проводка в лотке
рис. 16





2.7. Проводка в коробе
рис. 17





2.8. Проводка под плинтусом
рис. 18





2.9. Конец проводки кабеля
рис. 19
рис. 20






3. Вертикальная проводка





3.1. Проводка уходит на более высокую отметку или приходит с более высокой отметки

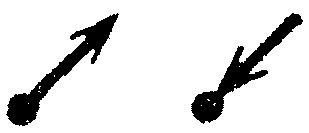

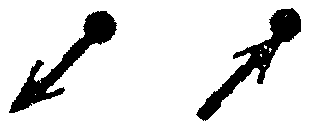

рис. 21





3.2. Проводка уходит на более низкую отметку или приходит с более низкой отметки
рис. 22

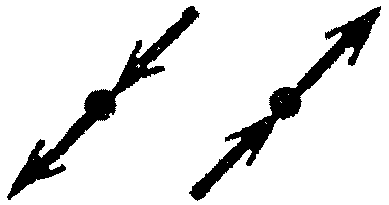

3.3. Проводка пересекает отметку, изображенную на плане, сверху вниз или снизу вверх и не имеет горизонтальных участков в пределах данного плана
рис. 23





4. Проводка в трубах.
Общее изображение
рис. 24

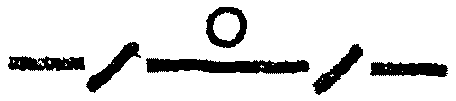

4.1. Проводка в трубе, прокладываемой открыто
рис. 25





4.2. Проводка в трубах, прокладываемых открыто

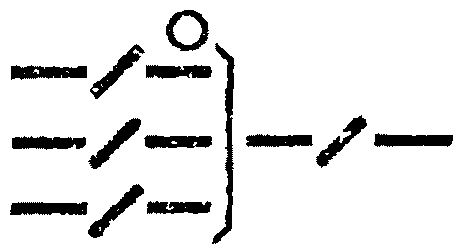

рис. 26





4.3. То же, при необходимости показа габаритов группы труб

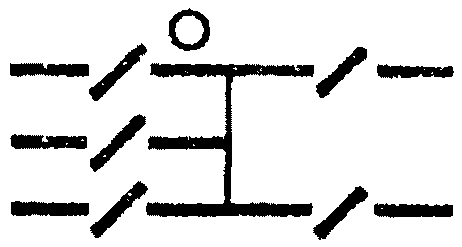

рис. 27





4.4. Проводка в трубе, прокладываемой под перекрытием, площадкой, с указанием отметки заложения

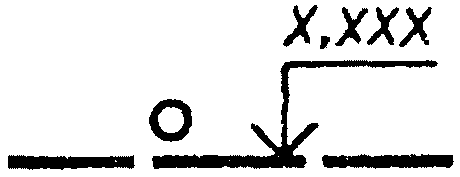

рис. 28





4.5. Проводка в трубах, прокладываемых под перекрытием

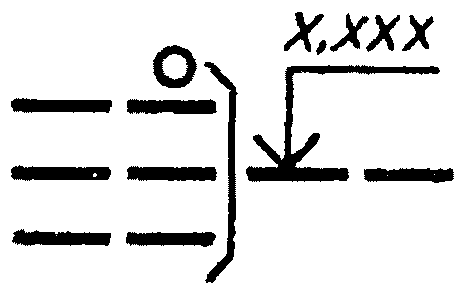

рис. 29

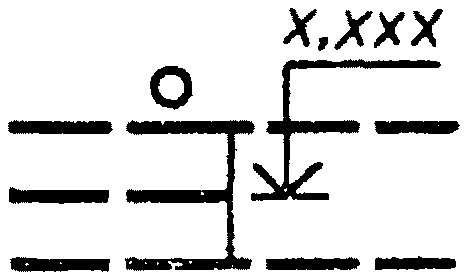

4.6. То же, при необходимости показа габаритов группы труб
рис. 30

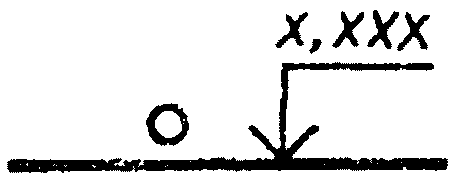

4.7. Проводка в трубе, прокладываемой скрыто (в бетоне, в грунте и т.п.), с указанием отметки заложения
рис. 31





4.8. Проводка в трубах, прокладываемых скрыто

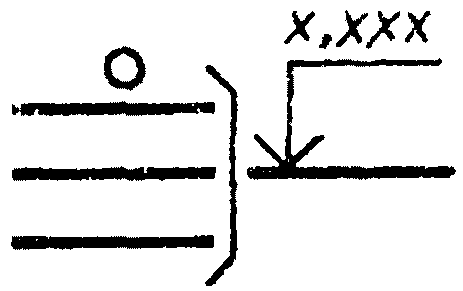

рис. 32





4.9. То же, при необходимости показа габаритов группы труб

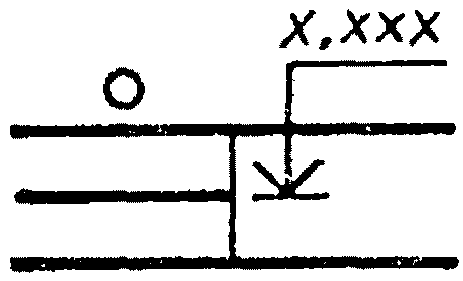

рис. 33





4.10. Проводка в трубе, прокладываемой от отметки трассы вверх
рис. 34





4.11. То же, вниз
рис. 35





4.12. Конец проводки в трубе
рис. 36





4.13. Проводка в патрубке через стену
рис. 37

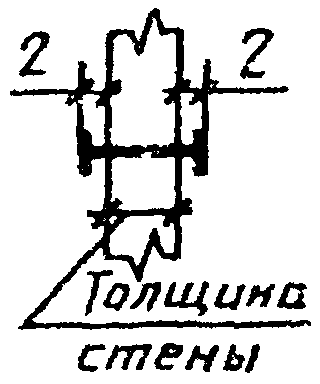

рис. 38






4.14. То же, сквозь перекрытие
рис. 39




4.15. Разделительное уплотнение в трубах для взрывоопасных помещений
рис. 40





4.16. Проводка гибкая в металлорукаве, гибком вводе
рис. 41
рис. 42




5. Прокладка шин и шинопроводов.
Общее изображение
рис. 43
Толщина 2,0




5.1. Шина, проложенная на изоляторах
рис. 44
рис. 45




5.2. Пакет шин, проложенных на изоляторах
рис. 46
Толщина 1,0

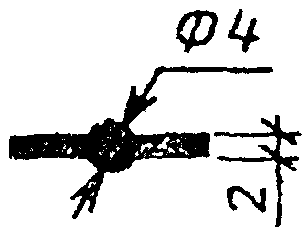

5.3. Шины или шинопровод на стойках
рис. 47
рис. 48




5.4. То же, на подвесах
рис. 49
То же




5.5. То же, на кронштейнах
рис. 50





5.6. Троллейная линия

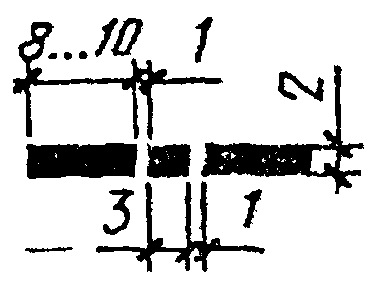

рис. 51
рис. 52




5.7. Секционирование троллейной линии

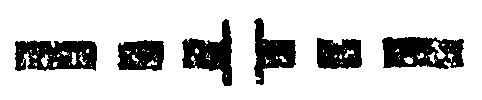

рис. 53

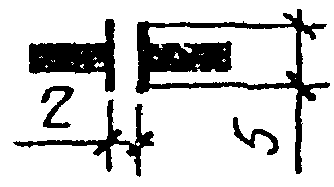

рис. 54




5.8. Компенсатор шинный, троллейный
рис. 55
рис. 56






Примечание. Изображение места крепления шинопровода по пп. 5.1 - 5.5 должно соответствовать его проектному положению.


6. Изображения коробок, щитков, ящика с аппаратурой, шкафов, щитов, пультов приведены в табл. 2




Таблица 2








Наименование
Размер, мм

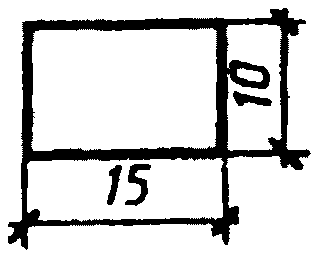

1. Коробка ответвительная
рис. 57
рис. 58




2. Коробка вводная
рис. 59
рис. 60




3. Коробка протяжная, ящик протяжной
рис. 61
То же




4. Коробка, ящик с зажимами
рис. 62
рис. 63




5. Щиток магистральный рабочего освещения
рис. 64
рис. 65




6. Щиток групповой рабочего освещения
рис. 66
То же




7. То же, при выполнении на графопостроителе
рис. 67
«»




8. Щиток групповой аварийного освещения
рис. 68
«»




9. Щиток лабораторный
рис. 69
«»




10. Ящик с аппаратурой
рис. 70
рис. 71






11. Шкаф, панель, пульт, щиток одностороннего обслуживания, пост местного управления
рис. 72




12. Шкаф, панель двустороннего обслуживания
рис. 73





13. Шкаф, щит, пульт из нескольких панелей одностороннего обслуживания






Пример. Щит из четырех шкафов

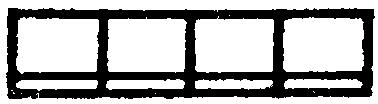

рис. 74





14. Шкаф, щит, пульт из нескольких панелей двустороннего обслуживания






Пример. Щит из пяти шкафов

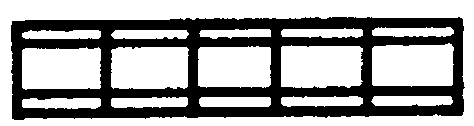

рис. 75





15. Щит открытый






Пример. Щит из четырех панелей

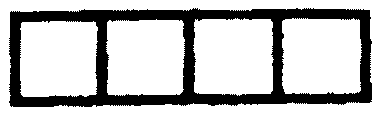

рис. 76







7. Изображения выключателей, переключателей и штепсельных розеток приведены в табл. 3




Таблица 3








Наименование
Размер, мм






1. Выключатель.
Общее изображение
рис. 77
рис. 78




2. Выключатель для открытой установки со степенью защиты от IP20 до IP23:






2.1. однополюсный
рис. 79
То же




2.2. однополюсный сдвоенный
рис. 80
«»




2.3. однополюсный строенный
рис. 81
«»




2.4. двухполюсный
рис. 82
«»




2.5. трехполюсный
рис. 83
«»




3. Выключатель для скрытой установки со степенью защиты от IP20 до IP23:






3.1. однополюсный
рис. 84
рис. 85




3.2. однополюсный сдвоенный
рис. 86
рис. 87




3.3. однополюсный строенный
рис. 88
То же




3.4. двухполюсный
рис. 89
«»




4. Выключатель для открытой установки со степенью защиты от IP44 до IP55:






4.1. однополюсный
рис. 90
«»




4.2. двухполюсный
рис. 91
«»




4.3. трехполюсный
рис. 92
«»




5. Переключатель на два направления без нулевого положения со степенью защиты от IP20 до IP23:






5.1. однополюсный
рис. 93
«»




5.2. двухполюсный
рис. 94
«»




5.3. трехполюсный
рис. 95
«»




6. Переключатель на два направления без нулевого положения со степенью защиты от IP44 до IP55:






6.1. однополюсный
рис. 96
«»




6.2. двухполюсный
рис. 97
«»




6.3. трехполюсный
рис. 98
«»




7. Штепсельная розетка.
Общее изображение
рис. 99

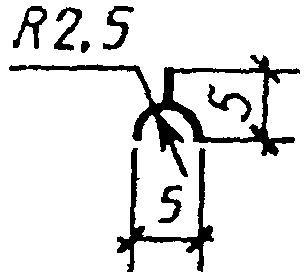

рис. 100




8. Штепсельная розетка открытой установки со степенью защиты от IP20 до IP23:






8.1. двухполюсная
рис. 101
То же




8.2. двухполюсная сдвоенная
рис. 102
«»




8.3. двухполюсная с защитным контактом
рис. 103
«»




8.4. трехполюсная с защитным контактом
рис. 104
«»




9. Штепсельная розетка для скрытой установки со степенью защиты от IP20 до IP23:






9.1. двухполюсная
рис. 105
«»




9.2. двухполюсная сдвоенная
рис. 106
«»




9.3. двухполюсная с защитным контактом
рис. 107
«»




9.4. трехполюсная с защитным контактом
рис. 108
«»




10. Штепсельная розетка со степенью защиты от IP44 до IP55:






10.1. двухполюсная
рис. 109
«»




10.2. двухполюсная с защитным контактом
рис. 110
«»




10.3. трехполюсная с защитным контактом
рис. 111
«»




11. Блоки с выключателями и двухполюсной штепсельной розеткой для открытой установки со степенью защиты от IP20 до IP23:






11.1. один выключатель и штепсельная розетка
рис. 112

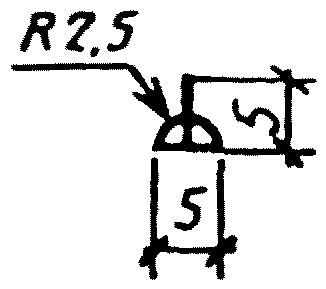

рис. 113




11.2. два выключателя и штепсельная розетка
рис. 114
То же




11.3. три выключателя и штепсельная розетка
рис. 115
«»




12. Блоки с выключателями и двухполюсной штепсельной розеткой для скрытой установки со степенью защиты от IP20 до IP23:






12.1. один выключатель и штепсельная розетка
рис. 116
«»




12.2. два выключателя и штепсельная розетка
рис. 117
«»




12.3. три выключателя и штепсельная розетка
рис. 118
«»






8. Изображения светильников и прожекторов при раздельном изображении на плане оборудования и электрических сетей приведены в табл. 4.




Таблица 4








Наименование






1. Светильник с лампой накаливания.
Общее изображение
рис. 119




2. Светильник с люминесцентной лампой.
Общее изображение
рис. 120




3. Светильник с разрядной лампой высокого давления
рис. 121




4. Прожектор, например, с лампой накаливания.
Общее изображение
рис. 122




5. Светильник с лампой накаливания для аварийного освещения
рис. 123




6. Светильник с люминесцентной лампой для аварийного освещения
рис. 124




7. Светильник с лампой накаливания для специального освещения (световой указатель), например, для запасного выхода
рис. 125






9. Изображения светильников и прожекторов при совмещенном изображении на плане оборудования и электрических сетей приведены в табл. 5.


Таблица 5






Наименование
Размер, мм






1. Светильник с лампой накаливания.
Общее изображение
рис. 126
рис. 127




2. Светильник с лампой накаливания на тросе
рис. 128
То же




3. То же, на кронштейне, на стене здания, сооружения для наружного освещения
рис. 129
рис. 130




4. Светильник с люминесцентными лампами.
рис. 131
рис. 132




Примечание. Допускается светильник с люминесцентными лампами изображать в масштабе чертежа






5. Светильник с люминесцентными лампами, установленными в линию
рис. 133
рис. 134




6. Светильник с люминесцентной лампой на кронштейне для наружного освещения

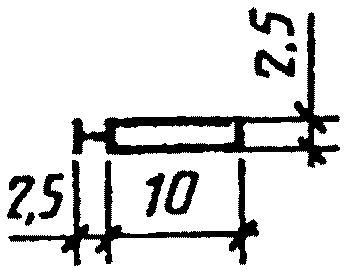

рис. 135
рис. 136

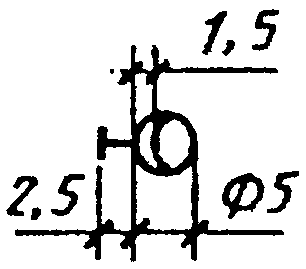

7. Светильник с разрядной лампой высокого давления на кронштейне для наружного освещения
рис. 137
рис. 138




8. Светильник с разрядной лампой высокого давления на опоре для наружного освещения
рис. 139
рис. 140




9. Люстра
рис. 141
То же




10. Светильник-световод щелевой

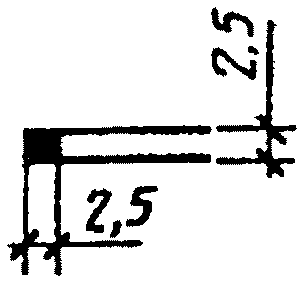

рис. 142
рис. 143




11. Прожектор
рис. 144





12. Группа прожекторов с направлением оптической оси в одну сторону <*>
рис. 145
рис. 146




13. Группа прожекторов с направлением оптической оси во все стороны <*>
рис. 147
рис. 148




14. Светофор сигнальный (на три лампы)
рис. 149
рис. 150




15. Патрон ламповый:






15.1. стенной
рис. 151
рис. 152




15.2. подвесной
рис. 153
рис. 154




15.3. потолочный
рис. 155
То же









<*> Направление проекций осевых лучей прожекторов указывают при конкретном проектировании.


На плане освещения территории светильники с лампами накаливания на опорах изображают по п. 1 табл. 5




10. Изображения аппаратов контроля и управления приведены в табл. 6






Таблица 6








Наименование
Размер, мм






1. Звонок

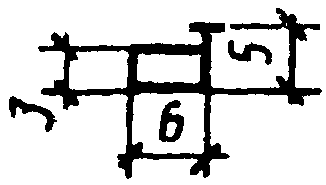

рис. 156

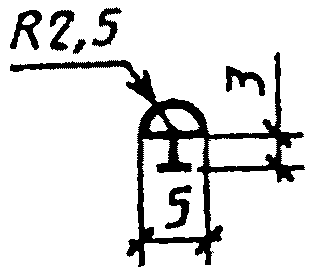

рис. 157




2. Сирена, гудок, ревун
рис. 158
рис. 159






3. Табло для вызова персонала:





3.1. на один сигнал
рис. 160





3.2. на несколько сигналов
рис. 161





4. Надписи и знаки рекламные
рис. 162





5. Устройство пусковое для электродвигателей.
Общее изображение
рис. 163





6. Магнитный пускатель
рис. 164
рис. 165




7. Автоматический выключатель
рис. 166
То же




8. Пост кнопочный:






8.1. на одну кнопку
рис. 167
рис. 168




8.2. на две кнопки
рис. 169
рис. 170




8.3. на три кнопки
рис. 171
рис. 172




8.4. с двумя светящимися кнопками
рис. 173
рис. 174




8.5. на две кнопки с двумя сигнальными лампами
рис. 175
рис. 176




9. Переключатель управления

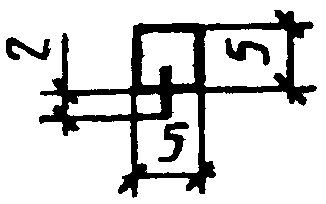

рис. 177
рис. 178




10. Выключатель путевой
рис. 179
рис. 180




11. Командоаппарат, командоконтроллер:






11.1. с ручным приводом
рис. 181
рис. 182




11.2. с ножным приводом
рис. 183
рис. 184




12. Тормоз

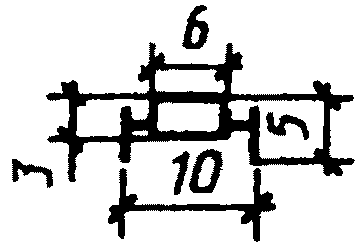

рис. 185
рис. 186






11. Изображения электротехнических устройств и электроприемников приведены в табл. 7.




Таблица 7








Наименование






1. Устройство электротехническое.
Общее изображение
рис. 187




2. Устройство электрическое, например, с электродвигателем
рис. 188




3. Устройство с многодвигательным электроприводом
рис. 189




4. Устройство с генератором
рис. 190




5. Двигатель-генератор
рис. 191




6. Комплектное трансформаторное устройство с одним трансформатором.
рис. 192




Примечание. Допускается трансформатор малой мощности изображать без прямоугольного контура





7. То же, с несколькими трансформаторами
рис. 193




8. Установка комплектная конденсаторная
рис. 194




9. Установка комплектная преобразовательная
рис. 195




10. Батарея аккумуляторная
рис. 196




11. Устройство электронагревательное.
Общее изображение
рис. 197






Контуры устройств следует принимать по их фактическим размерам в масштабе чертежа.


12. Изображения электрооборудования открытых распределительных устройств приведены в табл. 8.




Таблица 8








Наименование






1. Силовой трансформатор:





1.1. масляный с расширительным баком
рис. 198




1.2. масляный без расширительного бака
рис. 199




2. Масляный выключатель:





2.1. напряжением 6 — 10 кВ
рис. 200




2.2. то же, 35 кВ
рис. 201




2.3. то же, 110 — 220 кВ
рис. 202




3. Разъединитель, отделитель напряжением 35, 110, 220 кВ
рис. 203




4. Короткозамыкатель, заземлитель напряжением 35, 110, 220 кВ
рис. 204




5. Автоматический быстродействующий выключатель
рис. 205




6. Бетонный реактор
рис. 206
