ГОСТ 21.206-93. Система проектной документации для строительства. Условные обозначения трубопроводов
(принят МНТКС 10.11.1993)
Внимание
Документ утратил силу с 1 ноября 2013 года в связи с изданием Приказа Росстандарта от 27.12.2012 № 2015-ст. Взамен введен в действие ГОСТ 21.206-2012. Документ утратил силу с 1 ноября 2013 года в связи с изданием Приказа Росстандарта от 27.12.2012 № 2015-ст. Взамен введен в действие ГОСТ 21.206-2012. Документ включен в Перечень национальных стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федерального закона от 30.12.2009 № 384-ФЗ «Технический регламент о безопасности зданий и сооружений» (Приказ Ростехрегулирования от 01.06.2010 № 2079).
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ 21.106-78"]:::rst n1["ГОСТ 21.206-93"]:::rst click n1 "https://bukva.ai/docs/gost-21-206-93" "ГОСТ 21.206-93. Система проектной документации для строительства. Условные обозначения трубопроводов (принят МНТКС 10.11.1993)" n2["ГОСТ 21.206-2012"]:::doc click n2 "https://bukva.ai/docs/gost-21-206-2012" "ГОСТ 21.206-2012. Межгосударственный стандарт. Система проектной документации для строительства. Условные обозначения трубопроводов (введен в действие Приказом Росстандарта от 27.1" n1 --> n2 n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
Принят Межгосударственной
научно-технической комиссией
по стандартизации и техническому
нормированию в строительстве
10 ноября 1993 года
СИСТЕМА ПРОЕКТНОЙ ДОКУМЕНТАЦИИ ДЛЯ СТРОИТЕЛЬСТВА
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ТРУБОПРОВОДОВ
System of building design documents. Pipelines. Symbols for presentation
1. Разработан Государственным проектным, конструкторским и научно-исследовательским институтом «СантехНИИпроект» и Центральным научно-исследовательским и проектно-экспериментальным институтом по методологии, организации, экономике и автоматизации проектирования (ЦНИИпроект).
2. Принят Межгосударственной научно-технической комиссией по стандартизации и техническому нормированию в строительстве 10 ноября 1993 года.
| Наименование государства | Наименование органа государственного управления строительством |
|---|---|
| Азербайджанская Республика Республика Армения Республика Беларусь Республика Казахстан Кыргызская Республика Российская Федерация Республика Таджикистан Украина | Госстрой Азербайджанской Республики Госупрархитектуры Республики Армения Госстрой Республики Беларусь Минстрой Республики Казахстан Госстрой Кыргызской Республики Госстрой России Госстрой Республики Таджикистан Минстройархитектуры Украины |
1. Настоящий стандарт устанавливает условные обозначения трубопроводов и их элементов на чертежах и схемах технологических, тепломеханических, санитарно-технических и других систем, сетей, коммуникаций при проектировании предприятий, зданий и сооружений различного назначения.
2. Условное обозначение трубопровода состоит из графического условного обозначения или упрощенного изображения трубопровода и буквенно-цифрового или цифрового обозначения транспортируемой среды, характеризующего ее вид, назначение и параметры.
Буквой или первой цифрой обозначают вид транспортируемой среды, последующими цифрами — назначение и/или параметры транспортируемой среды.
3. Графические условные обозначения и упрощенные изображения трубопроводов и их элементов приведены в таблице 1.
| Наименование | Упрощенное изображение | Условное обозначение |

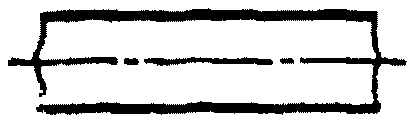

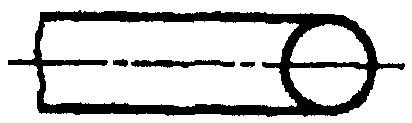

| 1. Трубопровод |  |  |
| 2. Трубопровод с вертикальным стояком, направленным вниз |  |  |
| 3. Трубопровод с вертикальным стояком, направленным вверх |  | |

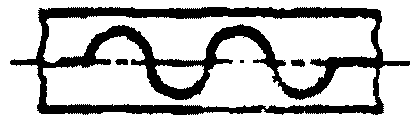

| 4. Трубопровод гибкий |  |  |

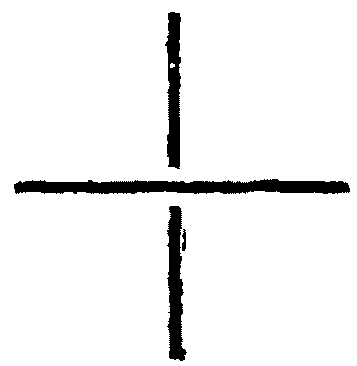

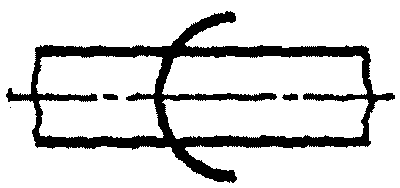

| 5. Пересечение трубопроводов без соединения |  |  |
| 6. Соединение элементов трубопровода: | ||

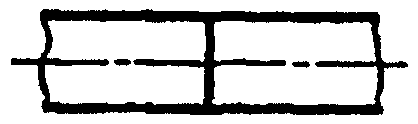

| а) общее назначение |  |  |

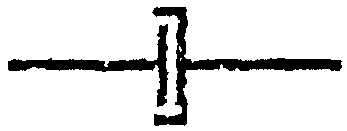

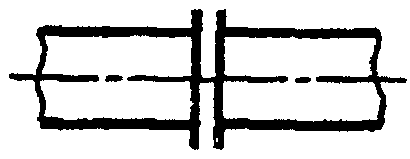

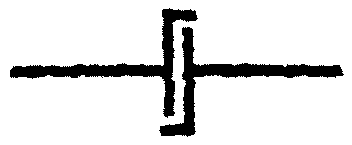

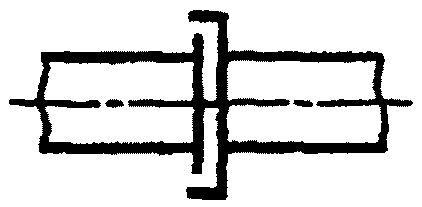

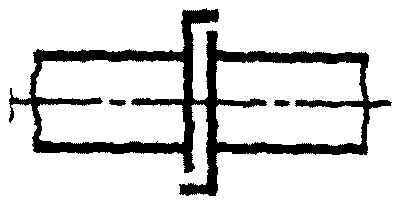

| б) фланцевое |  |  |
| в) муфтовое резьбовое |  |  |
| г) муфтовое быстроразъемное |  |  |

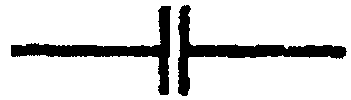

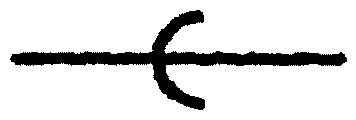

| д) раструбное |  |  |
| 7. Конец трубопровода с заглушкой (пробкой): | ||

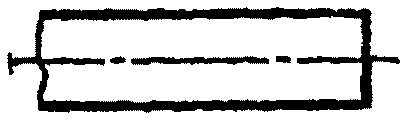

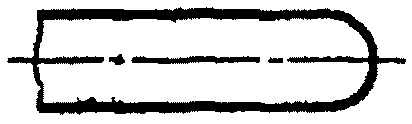

| а) общее обозначение |  |  |

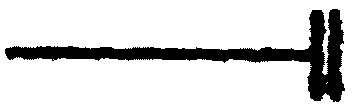

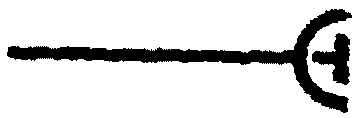

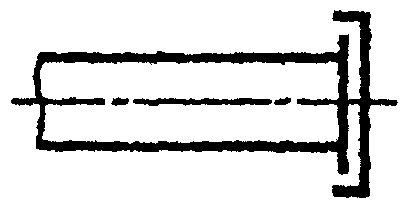

| б) фланцевый |  |  |

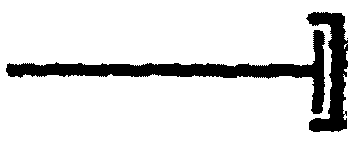

| в) муфтовый резьбовой |  |  |

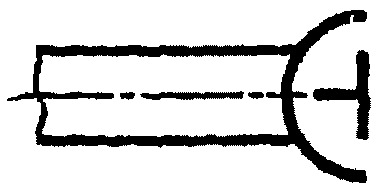

| г) раструбный |  |  |
| 8. Части соединительные трубопровода: | ||

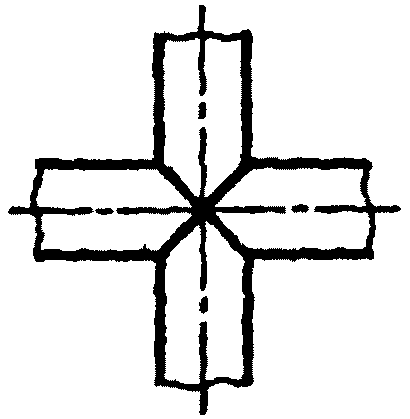

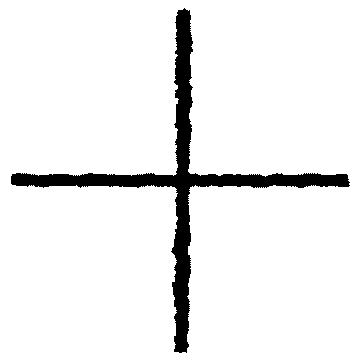

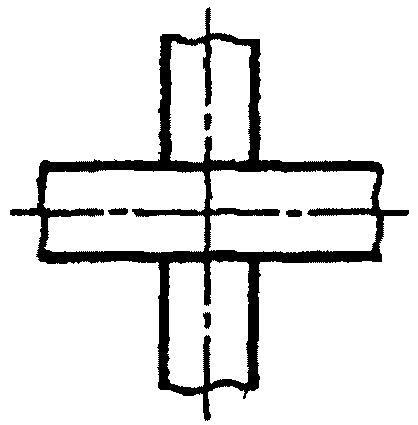

| а) крестовина <*> |  |  |

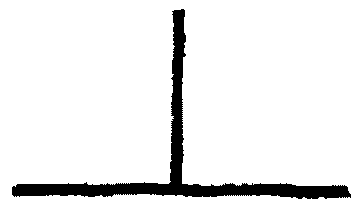

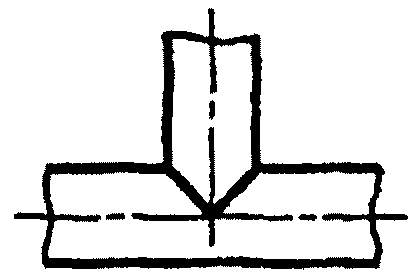

| б) тройник <*> |  |  |
| в) отвод <*> |  |  |

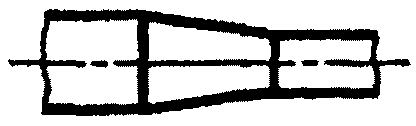

| г) переход |  |  |
<*> Изображают в соответствии с их действительной конфигурацией.

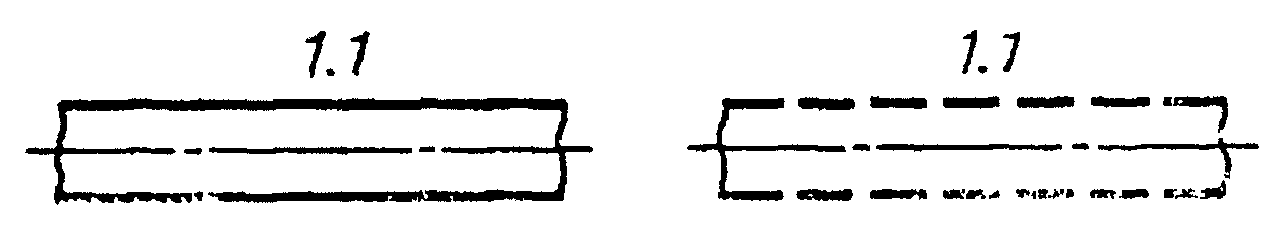

4. Видимые участки проектируемых трубопроводов изображают сплошной толстой основной линией, невидимые (например, в перекрытых каналах) — штриховой линией той же толщины.
Существующие трубопроводы изображают соответственно сплошной или штриховой тонкой линией.

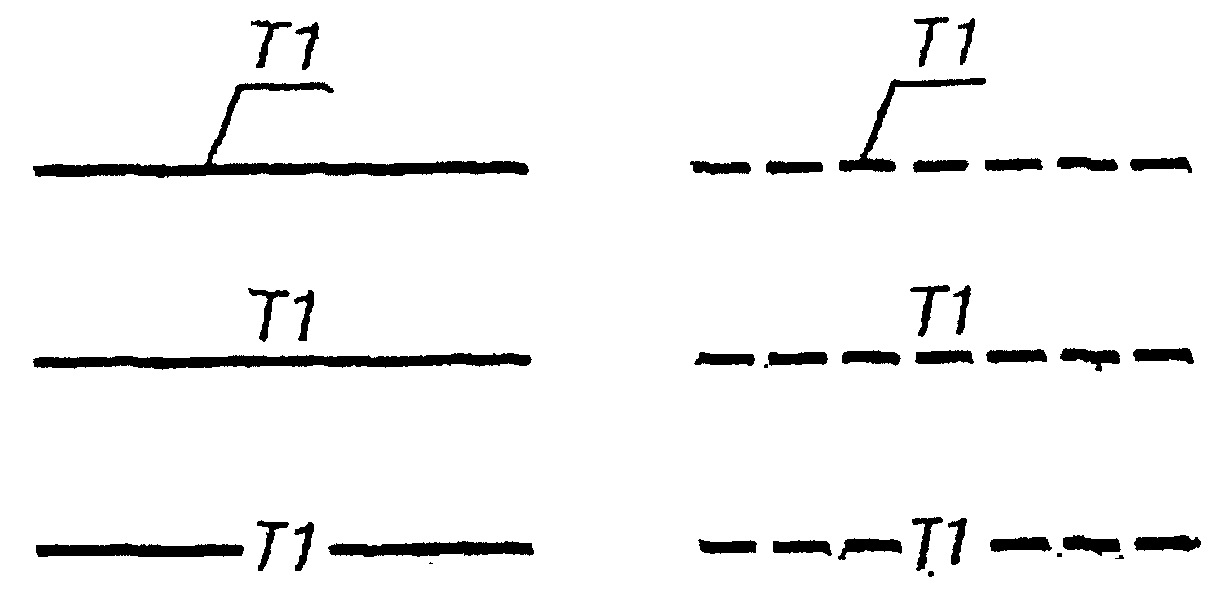

5. При изображении трубопровода на чертеже (схеме) буквенно-цифровые или цифровые обозначения указывают на полках линий-выносок или над линией трубопровода, а в необходимых случаях — в разрывах линий трубопроводов (рисунок 1).

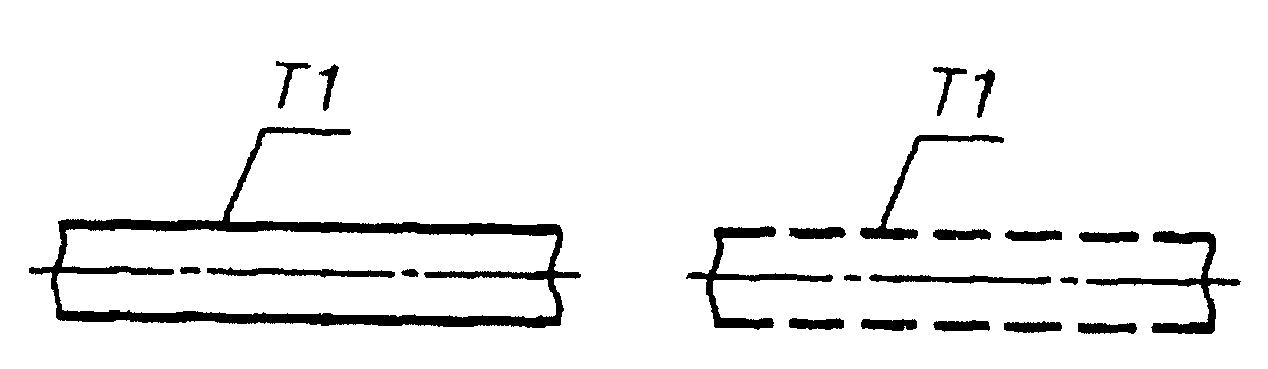

6. При упрощенных графических изображениях трубопровода (в две линии) буквенно-цифровые или цифровые обозначения указывают на полках линий-выносок (рисунок 2) или непосредственно над графическим изображением трубопровода (рисунок 3).
7. Количество проставляемых буквенно-цифровых или цифровых обозначений на линиях трубопроводов должно быть минимальным, но обеспечивающим понимание чертежа (схемы).
