МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СИСТЕМА ПРОЕКТНОЙ ДОКУМЕНТАЦИИ ДЛЯ СТРОИТЕЛЬСТВА

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ЭЛЕМЕНТОВ ТРУБОПРОВОДНЫХ СИСТЕМ ЗДАНИЙ И СООРУЖЕНИЙ

System of design documents for construction. Symbols of elements of pipeline systems of buildings and structures

(EN 12792:2003, NEQ)

ГОСТ 21.205-2016

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-2015 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2015 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Акционерным обществом «Центр технического и сметного нормирования в строительстве» (АО «ЦНС»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол от 31 августа 2016 г. № 90-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 2 ноября 2016 г. № 1567-ст введен в действие межгосударственный стандарт ГОСТ 21.205-2016 для применения в качестве национального стандарта Российской Федерации с 1 апреля 2017 г.

5 Настоящий стандарт соответствует европейскому стандарту и национальному стандарту США:

• EN 12792:2003 «Вентиляция в зданиях. Термины и условные графические обозначения» («Ventilation for buildings. Symbols, terminology and graphical symbols», NEQ) в части условных обозначений элементов систем вентиляции и кондиционирования, применяемых в схемах;
• ANSI/ISA-5.1-2009 «Символы аппаратуры и их идентификация» («Instrumentation Symbols and Identification», NEQ) в части условных обозначений арматуры вида привода и регулирования арматуры

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1. Область применения

Настоящий стандарт устанавливает основные условные графические обозначения элементов систем инженерно-технического обеспечения (водоснабжения, канализации, отопления, вентиляции, кондиционирования, газоснабжения), тепломеханических и других трубопроводных систем, а также буквенно-цифровые обозначения трубопроводов этих систем на чертежах и схемах при проектировании зданий и сооружений различного назначения.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 21.206-2012 Система проектной документации для строительства. Условные обозначения трубопроводов

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячным информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

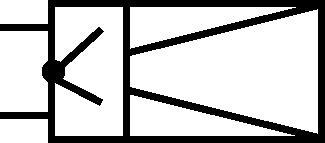

3. Условные графические обозначения элементов систем

3.2 Размеры условных графических обозначений элементов систем в чертежах и схемах принимают без соблюдения масштаба.

3.3 В схемах, выполняемых в аксонометрической проекции, элементы систем допускается изображать упрощенно в виде контурных очертаний.

3.5 Условные графические обозначения элементов трубопроводов общего назначения, применяемые в схемах, приведены в таблице 1.

Таблица 1
Наименование	Условное обозначение
1 Фильтр
2 Подогреватель
3 Охладитель
4 Охладитель и подогреватель (терморегулятор)
5 Теплоутилизатор
6 Осушитель воздуха
7 Увлажнитель воздуха
8 Конденсатоотводчик (конденсационный горшок)
9 Устройство отборное <*> для установки контрольно-измерительного прибора <*> Обозначение показано на трубопроводе.

Примечание — Условные обозначения, приведенные в пунктах 1 - 8 таблицы 1, не применяют в схемах систем вентиляции и кондиционирования воздуха.

3.6 Условные графические обозначения баков и насосов в схемах приведены в таблице 2.

Наименование	Условное обозначение
1 Бак:
а) открытый под атмосферным давлением
б) закрытый с давлением выше атмосферного
в) закрытый с давлением ниже атмосферного
2 Форсунка
3 Насос (общее обозначение)
а) нерегулируемый
б) регулируемый
Примечание — Если необходимо отразить принцип действия насоса, то применяют обозначения, приведенные в пунктах 4 - 6 или в ГОСТ 2.782 (таблица 2).
4 Насос ручной
5 Насос центробежный
6 Насос струйный (эжектор, инжектор, элеватор)

3.7 Условные графические обозначения элементов внутренних систем водоснабжения и канализации приведены в таблице 3.

Таблица 3

Наименование	Условное обозначение
	на видах сверху и на планах	на видах спереди или сбоку, на разрезах и в схемах
1 Раковина
2 Мойка
3 Умывальник
4 Умывальник угловой
5 Умывальник групповой Примечание — Количество знаков «+» в обозначении должно соответствовать действительному количеству кранов.
6 Умывальник групповой круглый
7 Ванна
8 Ванна ножная
9 Поддон душевой
10 Биде
11 Унитаз
12 Чаша напольная
13 Писсуар настенный
14 Писсуар напольный
15 Слив больничный
16 Трап
17 Воронка спускная
18 Воронка внутреннего водостока
19 Сетка душевая
20 Фонтанчик питьевой
21 Автомат газированной воды
22 Водонагреватель электрический проточный
23 Водонагреватель электрический накопительный

3.8 Условные графические обозначения трубопроводов и их элементов приведены в таблице 4.

Таблица 4

Наименование	Условное обозначение
1 Участок трубопровода изолированный
2 Трубопровод в трубе (футляре)
3 Трубопровод в сальнике
4 Сифон (гидрозатвор) <*>
5 Компенсатор <*>:
а) общее обозначение
б) П-образный
в) Z-образный
г) сильфонный
д) сальниковый (телескопический)
6 Вставка <*>:
а) амортизационная
б) звукоизолирующая
в) электроизолирующая
7 Место сопротивления в трубопроводе (шайба дроссельная, сужающее устройство расходомерное, диафрагма)
8 Опора (подвеска) трубопровода:
а) неподвижная
б) подвижная
9 Подвеска трубопровода:
а) неподвижная
б) направляющая
10 Патрубок компенсационный
11 Ревизия
<*> Обозначения элементов допускается изображать в соответствии с их действительной конфигурацией.

3.9 Условные графические обозначения направления потока жидкости, газа, регулирования, элементов привода, применяемые в схемах, приведены в таблице 5.

Таблица 5

Наименование	Условное обозначение
1 Направление потока жидкости
2 Направление потока газообразной среды или пара
3 Регулирование Примечание — Направление стрелки принимают согласно ГОСТ 21.208 (таблица 1).
4 Исполнительный механизм (привод):
а) общее обозначение
б) ручной
в) электромагнитный
г) электромашинный
д) мембранный одностороннего действия
е) мембранный одностороннего действия с позиционером
ж) привод с боковым ручным дублером
и) мембранный двухстороннего действия
к) сильфонный	или
л) поплавковый
м) устройство пружинное или рычажно-грузовое регулирующее предохранительного клапана	или

3.10 Условные графические обозначения основной трубопроводной арматуры (устройств) приведены в таблице 6.

Наименование	Условное обозначение
1 Клапан запорный:
а) проходной
б) угловой
2 Клапан трехходовой
3 Клапан мембранный (диафрагмовый)
4 Клапан регулирующий:
а) проходной
б) угловой
в) тройной
5 Клапан обратный:
а) проходной
б) угловой Примечание — Движение рабочей среды через клапан должно быть направлено от белого треугольника к черному.
6 Клапан предохранительный:
а) проходной	или
б) угловой	или
7 Клапан дроссельный
8 Клапан редукционный Примечание — Вершина треугольника должна быть направлена в сторону повышенного давления.
9 Клапан терморегулирующий:
а) проходной
б) смесительный
10 Задвижка (общее обозначение)
11 Задвижка шланговая
12 Затвор дисковый
13 Кран пробковый:
а) проходной
б) угловой
14 Кран пробковый трехходовой
15 Кран четырехходовой
16 Кран шаровый
17 Кран шаровый трехходовой
18 Воздухоотводчик автоматический
19 Воздухоотводчик ручной радиаторный	или
20 Кран водоразборный
21 Кран писсуарный
22 Кран (клапан) пожарный
23 Кран поливочный
24 Кран двойной регулировки
25 Смеситель:
а) общее обозначение
б) с поворотным изливом
в) с душевой сеткой
г) для биде
26 Водомер (счетчик воды)
27 Расходомер, общее обозначение

3.11 Дополнительные условные обозначения арматуры по виду привода и регулирования приведены в таблице 7.

Таблица 7

Описание	Условное обозначение
1 Регулятор давления «до себя». Внешний отбор давления
2 Регулятор давления «до себя». Внутренний отбор давления
3 Регулятор давления «после себя». Внешний отбор давления
4 Регулятор давления «после себя». Внутренний отбор давления
5 Регулятор перепада давления (дифференциальный). Внешние краны отбора давления
6 Регулятор перепада давления (дифференциальный). Внутренние краны отбора давления
7 Регулятор уровня

3.12 Дополнительные условные обозначения арматуры по виду действия при прекращении подачи энергии приведены в таблице 8.

Описание	Условное обозначение
1 Арматура нормально-открытая (арматура НО)	или
2 Арматура нормально-закрытая (арматура НЗ)	или
3 Арматура с приводом или исполнительным механизмом, который при отсутствии или прекращении подачи энергии, создающей усилие перестановки, блокирует запирающий или регулирующий элемент в последнем положении

3.13 Условные графические обозначения элементов систем отопления приведены в таблице 9.

Наименование	Условное обозначение
	на видах сверху и на планах	на на видах спереди или сбоку, разрезах и в схемах
1 Труба отопительная гладкая, регистр из гладких труб <*>
2 Труба отопительная ребристая, регистр из ребристых труб, конвектор отопительный <*>
3 Конвектор отопительный, встраиваемый в пол
4 Радиатор отопительный
5 Прибор отопительный потолочный для лучистого отопления
6 Агрегат воздушно-отопительный <**>	-
7 Прибор отопительный электрический <**>	-
<*> В обозначении на видах, разрезах и в схемах указывают графически действительное количество труб. <**> Условное графическое обозначение применяют только в схемах.

3.14 Условные графические обозначения элементов систем вентиляции и кондиционирования, применяемые в схемах, приведены в таблицах 10 - 13. Условные обозначения, приведенные в таблицах 10 - 12, в основном соответствуют [1].

Условные обозначения устройств распределения воздуха

Наименование	Условное обозначение
1 Устройство для входа/выхода приточного воздуха
2 Устройство для входа/выхода удаляемого воздуха

Таблица 11

Наименование	Условное обозначение
1 Воздуховод жесткий:
а) овальный
б) круглый
в) прямоугольный
2 Воздуховод жесткий с теплоизоляцией
а) наружной
б) внутренней
3 Воздуховод жесткий с акустической изоляцией:
а) наружной
б) внутренней
4 Воздуховод гибкий
5 Колено (отвод) 90°, 45°, 135° и т.п.
6 Ответвление, разделение потока
7 Переход резкий
8 Переход плавный
9 Заслонка (клапан)
10 Заслонка герметичная
11 Переключатель потока
12 Клапан обратный
13 Клапан сброса давления
14 Клапан дымовой
15 Клапан противопожарный
16 Клапан противопожарный и дымоудаления
17 Регулирующий клапан с постоянным расходом
18 Регулирующий клапан с переменным расходом
19 Байпас
20 Вентилятор (общее обозначение)
21 Вентилятор радиальный
22 Вентилятор осевой
23 Фильтр воздушный
24 Клапан жалюзийный многостворчатый
25 Решетка (жалюзи)
26 Выпрямитель потока
27 Шумоглушитель
28 Заслонка шиберная (шибер)
29 Лючок для замеров параметров воздуха и/или чистки воздуховодов
30 Дефлектор
31 Зонт

(подготовки) воздуха

Наименование	Условное обозначение
1 Смеситель воздуха с постоянным расходом (потоком)
2 Смеситель воздуха с регулируемым расходом (потоком)
3 Воздухоподогреватель
4 Воздухоохладитель
5 Увлажнитель воздуха
6 Камера смесительная
7 Фанкойл
8 Доводчик эжекционный

Наименование	Упрощенное изображение
	на планах и видах	в сечении
1 Воздуховод (при упрощенном графическом изображении двумя линиями):
а) круглого сечения. Примечание — Для воздуховодов круглого сечения диаметром до 500 мм включительно допускается на чертежах систем осевую линию не указывать;
б) прямоугольного сечения
2 Канал подпольный		-

4. Буквенно-цифровые обозначения трубопроводов

4.1 Буквенно-цифровое обозначение трубопровода состоит из прописной буквы, характеризующей вид инженерной системы (сети), и цифр, характеризующих назначение трубопровода и/или его параметры.

Буквенно-цифровые обозначения трубопроводов на чертежах и схемах наносят в соответствии с ГОСТ 21.206.

Буквенные обозначения внутренних инженерных систем зданий и сооружений и наружных инженерных сетей, входящие в буквенно-цифровые обозначения трубопроводов этих систем и сетей, принимают по таблице 14.

4.2 Буквенно-цифровые обозначения трубопроводов наружных сетей и внутренних систем водоснабжения приведены в таблице 15.

4.3 Буквенно-цифровые обозначения трубопроводов наружных сетей и внутренних систем канализации приведены в таблице 16.

4.4 Буквенно-цифровые обозначения теплопроводов (трубопроводов горячей воды, пара и других теплоносителей) приведены в таблице 17.

4.5 Буквенно-цифровые обозначения трубопроводов холодоснабжения в системах кондиционирования воздуха приведены в таблице 18.

4.6 Буквенно-цифровые обозначения воздухопроводов приведены в таблице 19.

4.7 Буквенно-цифровые обозначения газопроводов (природного газа и сжиженных углеводородных газов) приведены в таблице 20.

4.8 При наличии в чертежах нескольких одноименных (одного вида) трубопроводов, каждый из которых требуется выделить, им присваивают обозначения, состоящие из буквенно-цифрового обозначения, приведенного в таблицах 2 - 7, с добавлением порядкового номера трубопровода, отделенного точкой.

Пример - В31.1; В31.2.
