ГОСТ 21.110-95. Система проектной документации для строительства. Правила выполнения спецификации оборудования, изделий и материалов
(утв. Постановлением Минстроя России от 05.06.1995 № 18-55)
Внимание
Документ утратил силу с 01.01.2015 в связи с изданием Приказа Росстандарта от 17.12.2013 № 2310-ст. Взамен введен в действие ГОСТ 21.110-2013. Документ утратил силу с 01.01.2015 в связи с изданием Приказа Росстандарта от 17.12.2013 № 2310-ст. Взамен введен в действие ГОСТ 21.110-2013. Документ включен в Перечень национальных стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федерального закона от 30.12.2009 № 384-ФЗ «Технический регламент о безопасности зданий и сооружений» (Приказ Ростехрегулирования от 01.06.2010 № 2079). С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Введен в действие с 01.06.1995. Взамен ГОСТ 21.109-80, ГОСТ 21.110-82 и ГОСТ 21.111-84.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ 21.109-80"]:::rst n1["ГОСТ 21.110-82"]:::rst n2["ГОСТ 21.111-84"]:::rst click n2 "https://bukva.ai/docs/standart-gost-21-111-84" "ГОСТ 21.111-84. Государственный стандарт Союза ССР. Система проектной документации для строительства. Ведомости объемов строительных и монтажных работ (введен в действие Постановле" n3["ГОСТ 21.110-95"]:::rst click n3 "https://bukva.ai/docs/gost-21-110-95" "ГОСТ 21.110-95. Система проектной документации для строительства. Правила выполнения спецификации оборудования, изделий и материалов (утв. Постановлением Минстроя России от 05.06.1" n4["ГОСТ 21.110-2013"]:::doc click n4 "https://bukva.ai/docs/gost-21-110-2013" "ГОСТ 21.110-2013. Межгосударственный стандарт. Система проектной документации для строительства. Спецификация оборудования, изделий и материалов (введен в действие Приказом Росстан" n3 --> n4 n1 --> n3 n0 --> n3 n2 --> n3 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
Введен в действие Постановлением Минстроя России от 5 июня 1995 г. № 18-55
System of building design documents. Rules of developing specifications for equipment, products and materials
Предисловие
1 РАЗРАБОТАН Государственным предприятием — Центром методологии, нормирования и стандартизации в строительстве (ГП ЦНС), Государственным проектным и конструкторским институтом Проектмонтажавтоматика и Государственным проектным, конструкторским и научно-исследовательским институтом СантехНИИпроект
2 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации и техническому нормированию в строительстве 19 апреля 1995 г.
3 ВВЕДЕН В ДЕЙСТВИЕ с 1 июня 1995 г. в качестве государственного стандарта Российской Федерации постановлением Минстроя России от 05.06.1995 № 18-55
4 ВЗАМЕН ГОСТ 21.109-80, ГОСТ 21.110-82 и ГОСТ 21.111-84
1 ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт устанавливает требования к выполнению спецификации оборудования, изделий и материалов к основным комплектам рабочих чертежей зданий и сооружений различного назначения.
2 НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использована ссылка на ГОСТ 21.101-93 СПДС. Основные требования к рабочей документации.
3 ОПРЕДЕЛЕНИЯ
В настоящем стандарте применяют следующий термин.
Спецификация оборудования, изделий и материалов — текстовый проектный документ, определяющий состав оборудования, изделий и материалов, предназначенный для комплектования, подготовки и осуществления строительства.
4 ВЫПОЛНЕНИЕ СПЕЦИФИКАЦИИ ОБОРУДОВАНИЯ, ИЗДЕЛИЙ И МАТЕРИАЛОВ
4.1 Спецификацию оборудования, изделий и материалов (далее — Спецификация) составляют по форме 1 ко всем основным комплектам рабочих чертежей (кроме основных комплектов рабочих чертежей строительных конструкций).
4.2 В Спецификацию включают все оборудование, изделия и материалы, предусмотренные рабочими чертежами соответствующего основного комплекта.
4.3 Спецификацию, как правило, составляют по разделам (подразделам), состав которых и последовательность записи в них оборудования, изделий и материалов устанавливаются соответствующими стандартами СПДС.
Наименование каждого раздела (подраздела) записывают в виде заголовка в графе 2 и подчеркивают.
4.4 В Спецификацию не включают отдельные виды изделий и материалы, номенклатуру и количество которых определяет строительно-монтажная организация, исходя из действующих технологических и производственных норм.
4.5 В Спецификации указывают:
- в графе 1 — позиционные обозначения оборудования, изделия, предусмотренные рабочими чертежами соответствующего основного комплекта;
- в графе 2 — наименование оборудования, изделия, материала, их техническую характеристику в соответствии с требованиями стандартов, технических условий и другой технической документации, а также другие необходимые сведения. При записи материала указывают его условное обозначение, установленное в стандарте или другом нормативном документе;
- в графе 3 — тип, марку оборудования, изделия, обозначение стандарта, технических условий или другого документа, а также обозначение опросного листа;
- в графе 4 — код оборудования, изделия, материала по классификатору продукции;
- в графе 5 — наименование завода-изготовителя оборудования (для импортного оборудования — страну, фирму);
- в графе 6 — обозначение единицы измерения;
- в графе 7 — количество оборудования, изделий, материалов;
- в графе 8 — массу единицы оборудования, изделия в килограммах. Допускается для тяжелого оборудования указывать массу в тоннах. Для оборудования (массой до 25 кг), не требующего при монтаже применения подъемно-транспортных средств, графу допускается не заполнять;
- в графе 9 — дополнительные сведения.
4.6 В Спецификации, при записи оборудования и изделий индивидуального изготовления, графы 4 и 5 не заполняют, а в графе 8 указывают ориентировочную массу единицы оборудования.
4.7 Спецификацию оборудования, изделий и материалов оформляют в качестве самостоятельного документа, которому присваивают обозначение, состоящее из обозначения соответствующего основного комплекта рабочих чертежей по ГОСТ 21.101 и, через точку, шифра С.
Пример - 2345-11-ТХ.С, 2345-11-ОВ.С, 2345-11-АТХ.С.

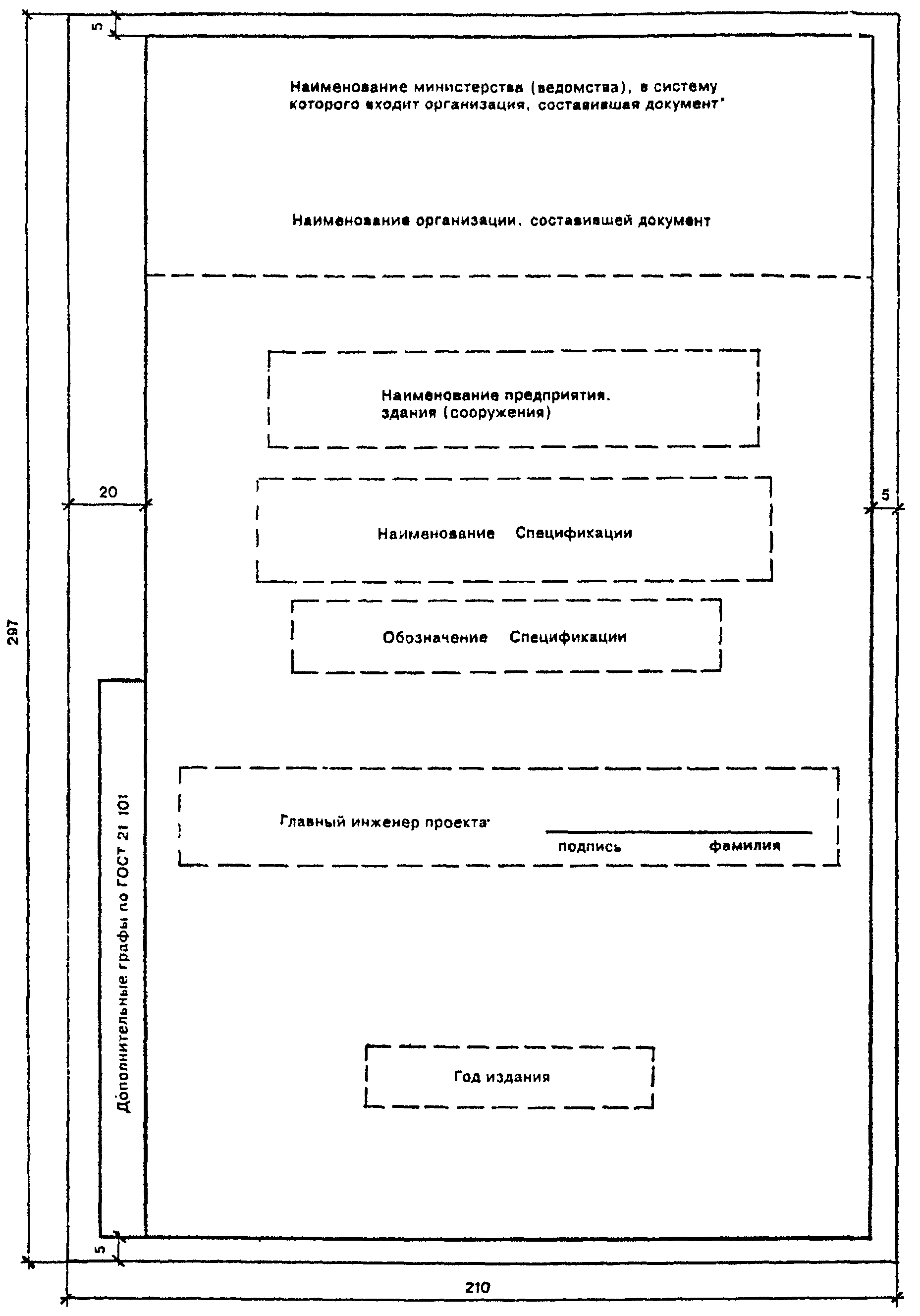

4.8 Первым листом Спецификации является титульный лист, выполняемый по форме 2.
<*> Наименование министерства (ведомства) допускается не указывать.
Допускается титульный лист не выполнять. В этом случае на первом листе Спецификации вместо основной надписи по форме 5 выполняют основную надпись по форме 3 ГОСТ 21.101.
4.9 Спецификацию оборудования, изделий и материалов включают в ведомость ссылочных и прилагаемых документов (форма 2 ГОСТ 21.101), в раздел «Прилагаемые документы» и выдают заказчику в количестве, установленном для рабочих чертежей.
