ГОСТ 20870-75*. Межгосударственный стандарт. Пластмассы ячеистые жесткие. Метод определения скорости прохождения паров воды
(введен в действие Постановлением Госстандарта СССР от 27.05.1975 № 1416)
(ред. от 01.06.1985)
Внимание
Документ утратил силу с 1 июля 2018 года в связи с изданием Приказа Росстандарта от 21.09.2017 № 1201-ст. Взамен введен в действие ГОСТ 20870-2017. Документ утратил силу с 1 июля 2018 года в связи с изданием Приказа Росстандарта от 21.09.2017 № 1201-ст. Взамен введен в действие ГОСТ 20870-2017. С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Введен в действие с 1 июля 1976 года.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ 20870-75*"]:::rst click n0 "https://bukva.ai/docs/gost-20870-75" "ГОСТ 20870-75*. Межгосударственный стандарт. Пластмассы ячеистые жесткие. Метод определения скорости прохождения паров воды (введен в действие Постановлением Госстандарта СССР от 2" n1["ГОСТ 20870-2017"]:::doc click n1 "https://bukva.ai/docs/gost-20870-2017" "ГОСТ 20870-2017. Межгосударственный стандарт. Пластмассы ячеистые жесткие. Метод определения скорости прохождения паров воды (введен в действие Приказом Росстандарта от 21.09.2017 " n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
от 27 мая 1975 г. № 1416
МЕТОД ОПРЕДЕЛЕНИЯ СКОРОСТИ ПРОХОЖДЕНИЯ ПАРОВ ВОДЫ
Rigid cellular plastics. Method for the determination of water — Vapour permeability
Постановлением Государственного комитета стандартов Совета Министров СССР от 27.05.1975 № 1416 дата введения установлена 01.07.1976.
Ограничение срока действия снято по Протоколу № 7-95 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-95).
Издание (февраль 2000 г.) с Изменением № 1, утвержденным в июне 1985 г. (ИУС 9-85).
Настоящий стандарт распространяется на жесткие ячеистые пластмассы и устанавливает метод определения скорости прохождения паров воды в условиях умеренного климата при температуре 23 °C и градиенте относительной влажности 0 — 85%, в условиях тропического климата при температуре 38 °C и градиенте относительной влажности 0 — 88,5%.
В стандарте учтены требования рекомендации ИСО Р 1663-70.
1. АППАРАТУРА, МАТЕРИАЛЫ И РЕАКТИВЫ
1.1 Для проведения испытания применяют:
- камеру, в которой поддерживается постоянная температура (38 +/- 1) °C или (23 +/- 1) °C, способную вместить эксикатор. В качестве камеры может использоваться воздушный термостат, обеспечивающий заданную температуру с указанной погрешностью;
- весы с погрешностью измерения не более 0,001 г;
- инструмент для измерения линейных размеров, обеспечивающий погрешность измерения не более 0,5 мм;
- эксикатор 2-250 по ГОСТ 25336-82 (черт. 1);
- набор стеклянных стаканов вместимостью 250 см3, с внутренним диаметром около 65 мм.

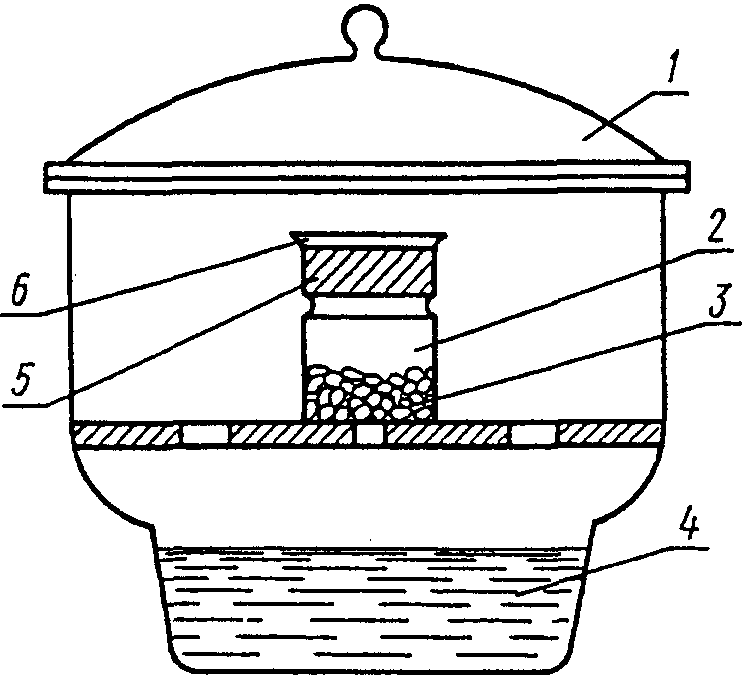

1 — эксикатор; 2 — стакан; 3 — хлористый кальций;
4 — пересыщенный раствор хлористого калия
или азотнокислого калия; 5 — образец;
6 — парафин

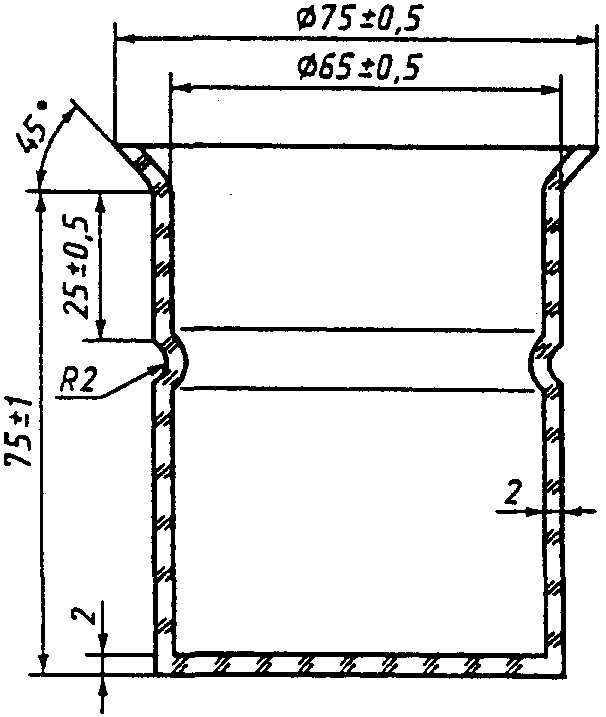

Верхняя часть стаканов должна быть расширена для осуществления парафинового затвора. На глубине 25 мм от верхнего края на стакане с внутренней стороны должен быть сделан кольцевой выступ шириной не менее 2 мм для фиксирования положения образца (черт. 1а).
Допускается использовать металлические стаканы указанной формы и размеров. При этом материал стакана должен быть устойчив к действию хлористого кальция;
- шаблон металлический или стеклянный диаметром 64 — 65 мм, толщиной не более 4 мм;
- парафин по ГОСТ 23683-89;
- кальций хлористый безводный по НД;
- калий хлористый по ГОСТ 4234-77, пересыщенный раствор, для создания градиента относительной влажности 0 — 85% при 23 °C;
- калий азотнокислый по ГОСТ 4217-77, пересыщенный раствор, для создания градиента относительной влажности 0 — 88,5% при 38 °C.
(Измененная редакция, Изм. № 1).
2. ПОДГОТОВКА К ИСПЫТАНИЮ
2.1. Образцы для испытания должны быть цилиндрической формы высотой (25 +/- 0,5) мм и диаметром, равным внутреннему диаметру стакана.
2.2. Образцы вырезают из испытуемого материала, не нарушая его исходной структуры. Способ изготовления образцов должен быть указан в стандартах или технических условиях на материал.
2.3. Поверхность образцов должна быть без поверхностной пленки, ровной, без видимых дефектов ячеистой структуры и механической обработки.
2.4. Количество образцов для каждого испытания должно быть не менее пяти.
2.5. Перед испытанием образцы кондиционируют в воздушном термостате при (23 +/- 1) °C или (38 +/- 1) °C в течение 3 ч.
3. ПРОВЕДЕНИЕ ИСПЫТАНИЯ
3.1. В камере устанавливают температуру (38 +/- 1) °C или (23 +/- 1) °C.
3.2. Измеряют диаметр и высоту образца с погрешностью не более 0,5 мм и вычисляют площадь образца.
3.3. В стакан берут навеску безводного хлористого кальция (50 +/- 0,5) г и помещают плотно входящий в него образец. Расстояние от поверхностного слоя хлористого кальция до нижней поверхности образца должно быть 10 — 15 мм. Сразу же после помещения образца в стакан на него по центру помещают шаблон и заливают по окружности расплавленный парафин для обеспечения герметичности затвора между образцом и стенками стакана и получения точной площади экспозиции на поверхности образца. После отверждения парафина шаблон осторожно удаляют. Необходимо тщательно следить за тем, чтобы парафин не попал под шаблон. Затем стакан взвешивают и помещают в эксикатор с пересыщенным раствором хлористого калия или азотнокислого калия в зависимости от условий определения.
При испытании при (23 +/- 1) °C и градиенте относительной влажности 0 — 85% в эксикатор заливают пересыщенный раствор хлористого калия.
При испытании при (38 +/- 1) °C и градиенте относительной влажности 0 — 88,5% в эксикатор заливают пересыщенный раствор азотнокислого калия. Расстояние от поверхности раствора до дна стакана должно быть (50 +/- 5) мм.

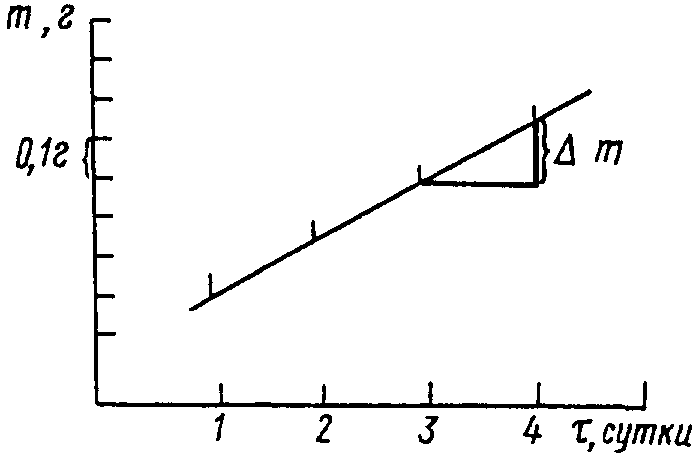

Эксикатор, в котором должно находиться не менее пяти стаканов, помещают в камеру с температурой (23 +/- 1) °C или (38 +/- 1) °C на 24 ч. По истечении этого времени стаканы быстро вынимают из эксикатора, взвешивают с погрешностью не более 0,001 г и снова помещают в эксикатор и камеру еще на 24 ч, после чего снова взвешивают. Результаты взвешивания представляют графически m = f(\tau) , где m — масса стакана в момент времени \tau (черт. 2).
Испытание можно считать законченным, когда увеличение массы стаканов за 24 ч (\Delta m) не станет практически постоянным (отклонение в значения \Delta m двух последних определений не должно быть более 2%).
В тех случаях, когда необходимо определить кинетику абсорбции влаги материалом, в первые сутки измерения следует проводить через каждые 6 ч экспозиции.
(Измененная редакция, Изм. № 1).
4. ОБРАБОТКА РЕЗУЛЬТАТОВ
4.1 Скорость прохождения паров воды за сутки (W) в г/м2 вычисляют по формуле
,где \Delta m — постоянная разность в массе стакана за 24 ч, определяемая по графику m = f(\tau) , г;
S — площадь образца, оставшаяся после парафинирования и равная площади шаблона, м2.
Вычисления проводят с погрешностью не более 1 г/м2.
4.2. За результат испытания принимают среднее арифметическое результатов пяти параллельных определений, допускаемое расхождение между которыми не должно быть более 10 отн. %.
Результаты, полученные при испытании различных жестких ячеистых пластмасс, являются сравнимыми только в том случае, если они получены для образцов одинаковой толщины в одинаковых условиях (температура и влажность).
4.3 Данные испытания записывают в протокол, который должен содержать:
а) наименование и марку материала, номер партии;
б) плотность материала и направление вспенивания;
в) температуру испытания и градиент относительной влажности;
д) результаты испытания для каждого образца;
е) среднее арифметическое результатов пяти определений;
ж) любое отклонение от стандартного метода;
з) дату испытания и обозначение настоящего стандарта.
Для материалов, имеющих скорость прохождения паров воды за сутки выше 300 г/м2, результат записывают так: за сутки W > 300 г/м2.
