МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ДРЕВЕСИНА МОДИФИЦИРОВАННАЯ

МЕТОД ОПРЕДЕЛЕНИЯ УДАРНОЙ ВЯЗКОСТИ

Modified wood. Method for determination of shock resistence

Ограничение срока действия снято Постановлением Госстандарта от 27.12.91 № 2193.

Издание (март 2000 г.) с Изменениями № 1, 2, утвержденными в апреле 1981 г., марте 1986 г. (ИУС 6-81, 6-86).

Настоящий стандарт распространяется на модифицированную древесину и устанавливает метод определения ударной вязкости при изгибе.

Сущность метода состоит в определении работы ударного разрушения образца.

(Измененная редакция, Изм. № 1, 2).

1. АППАРАТУРА

1.1 Для определения ударной вязкости применяется следующая аппаратура:

• копер маятниковый типа БКМ-5-2 по ГОСТ 10708-82 с запасами энергии маятника копра 50 и 2,5 Дж (5,0 и 0,25 кгс · м);
• термокриокамера, обеспечивающая нагрев образцов до температуры 150 °C или охлаждение до температуры минус 100 °C с интервалом через 10 °C;
• микрометр по ГОСТ 6507-90 или толщиномер по ГОСТ 11358-89;
• аппаратура и материалы для определения влажности древесины по ГОСТ 21523.4-77.

Нож маятника должен заканчиваться закруглением радиусом (3 +/- 0,1) мм и иметь угол заострения (45 +/- 1)°. При испытании образцов с криволинейной (вогнутой) поверхностью по высоте, нож маятника должен иметь кривизну по длине, соответствующую кривизне поверхности образца.

Расстояние между опорами должно быть (100 +/- 0,2) мм.

(Измененная редакция, Изм. № 1, 2).

2. ПОДГОТОВКА К ИСПЫТАНИЯМ

2.1 Отбор и хранение заготовок — по ГОСТ 9629-81.

(Измененная редакция, Изм. № 2).

2.2. Количество образцов подсчитывают в соответствии с требованиями ГОСТ 16483.0-89 при коэффициенте вариации ударной вязкости, не превышающем 20.

2.3. Ударную вязкость определяют на образцах размерами 10 х 15 х 120 мм.

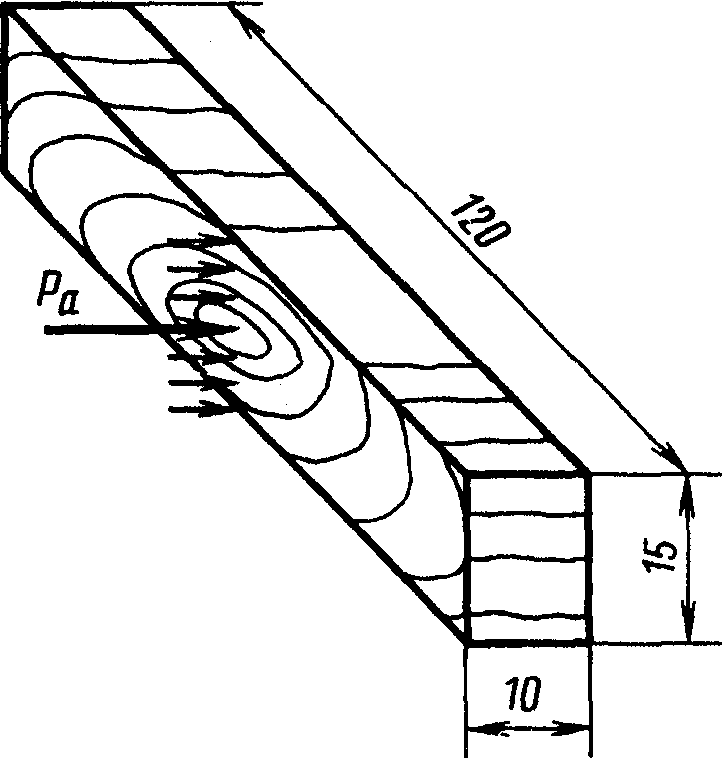

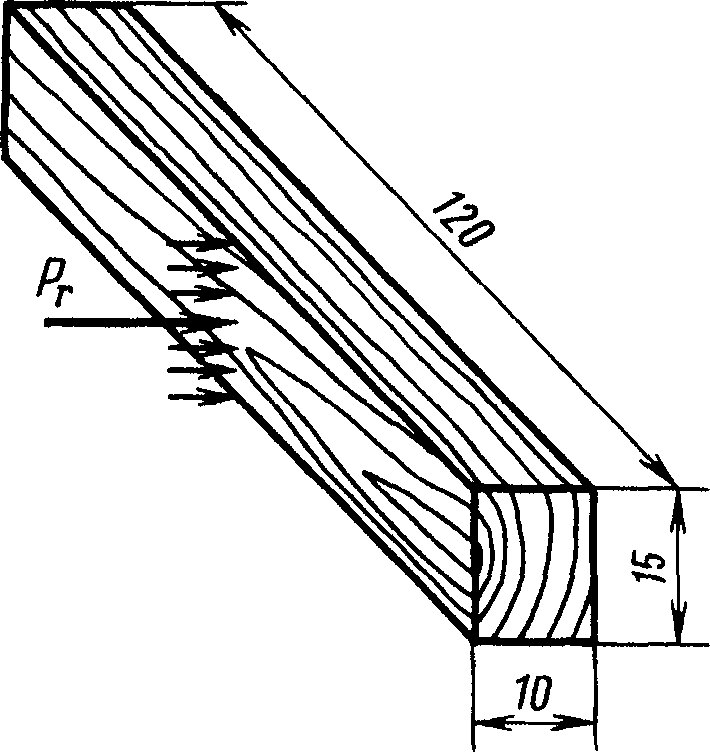

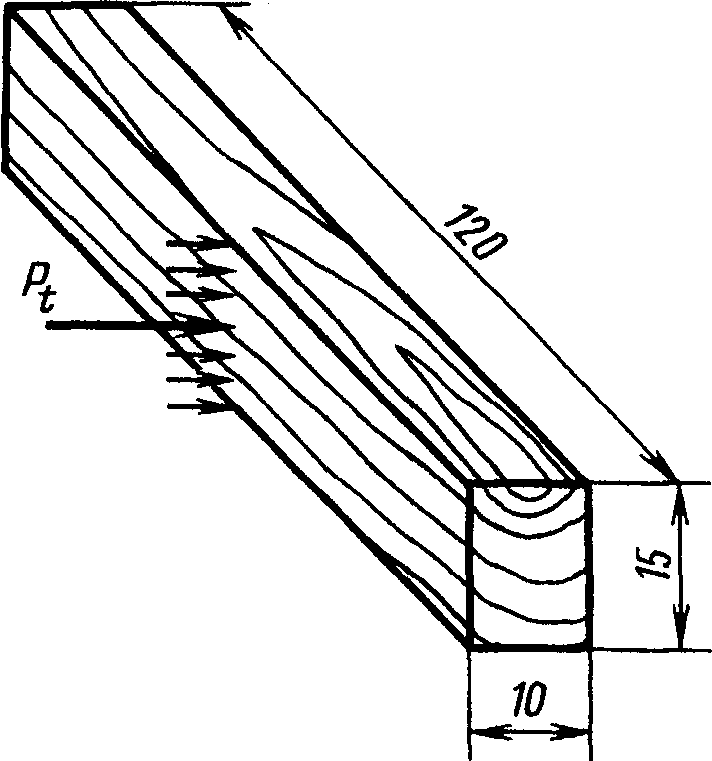

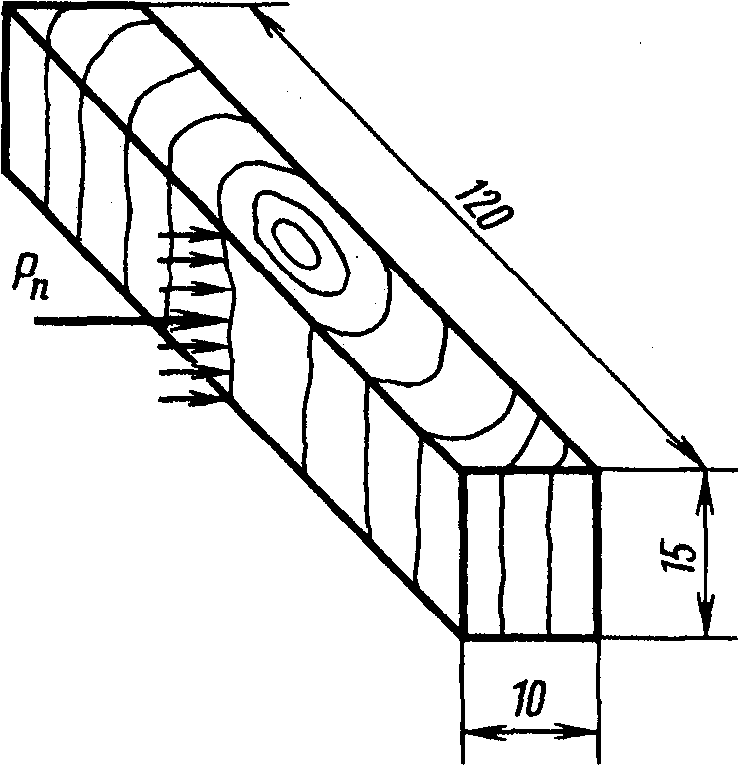

Форма, размеры образцов в миллиметрах и направление действия силы удара по отношению к годичным слоям древесины указаны на черт. 1 — 4.

(Измененная редакция, Изм. № 2).

2.4. Отклонения от номинальных размеров допускаются по ширине и высоте образца не более +/- 0,1 мм, по длине +/- 2 мм.

2.5. Допускается проводить испытания на образцах, вырезанных из втулок диаметром не менее 50 мм с толщиной стенки более 3 мм.

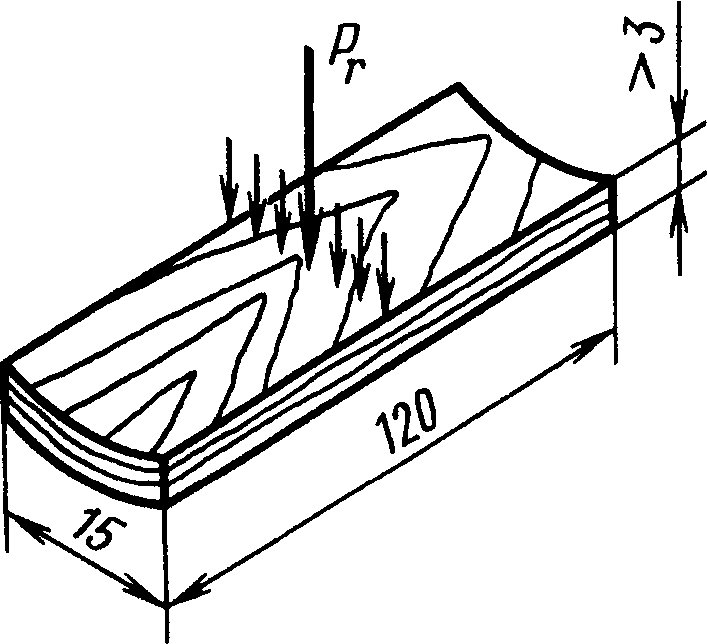

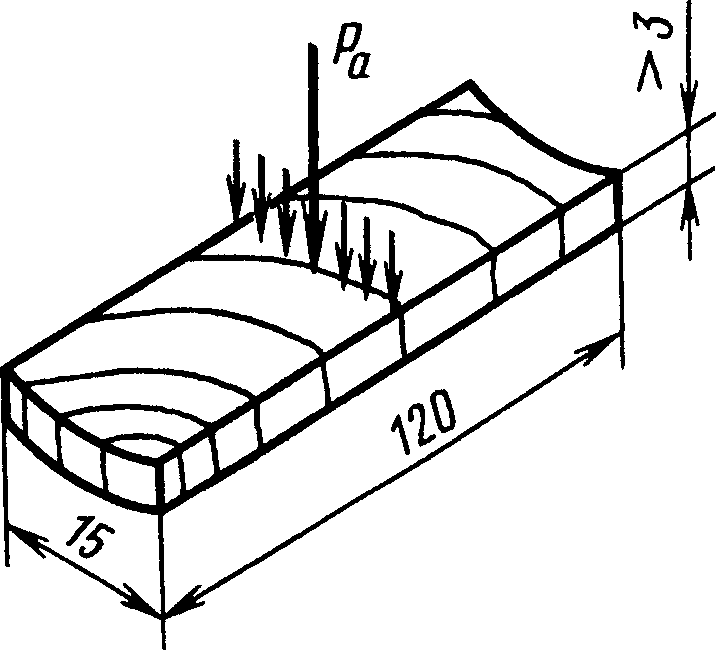

Форма, размеры, в миллиметрах, образцов, вырезанных из втулок, и направление действия силы удара по отношению к годичным слоям древесины указаны на черт. 5, 6.

2.6. Поверхность образца не должна иметь сучков, трещин и дефектов обработки по ГОСТ 9629-81.

2.5, 2.6. (Измененная редакция, Изм. № 2).

3. ПРОВЕДЕНИЕ ИСПЫТАНИЙ

3.1. Перед испытанием образцы взвешивают с погрешностью не более 0,001 г.

3.2. Образцы в количестве не более 10 шт. устанавливают в кассету термокриокамеры.

3.3. В зависимости от направления действия силы удара по отношению к годичным слоям древесины запас энергии маятника должен быть при действии силы удара в радиальном или тангентальном направлениях 50 Дж (5 кгс · м); при действии силы удара вдоль волокон (в торец) и поперечном направлении перпендикулярно волокнам — 2,5 Дж (0,25 кгс · м).

3.4. При испытании образцов, вырезанных из втулок с толщиной стенки более 3 мм, запас энергии маятника L в джоулях подбирается с учетом направления силы удара по отношению к годичным слоям в зависимости от ширины образца, которая равна толщине стенки втулки, по формуле

L = \frac{b \cdot L_{10}}{10} ,

где b — ширина образца, мм (м);

L_{10} — запас энергии маятника для образца шириной 10 мм при определенном направлении силы удара по отношению к годовым слоям древесины, Дж (кгс · м).

3.3, 3,4. (Измененная редакция, Изм. № 2).

3.5. По середине длины образца измеряют высоту h и ширину b с погрешностью не более +/- 0,1 мм.

3.6. Работу разрушения образца отсчитывают по шкале прибора с погрешностью не более 1 \cdot 10^{- 2}\text{Дж} (0,1 кгс · см).

3.7. Первый образец разрушают и измеряют работу, затраченную на разрушение при температуре 20 °C, остальные соответственно при температурах: +50, +70, +100, +150, 0, -5, -10, -20, -50, -70, -100 °C.

3.6, 3.7. (Измененная редакция, Изм. 2).

3.8. Разрушенные образцы взвешивают, затем высушивают до постоянной массы и снова взвешивают с погрешностью не более 0,001 г.

3.9. Допускается определять ударную вязкость при температуре воздуха (20 +/- 5) °C.

(Введен дополнительно, Изм. № 1).

4. ОБРАБОТКА РЕЗУЛЬТАТОВ

4.1 Ударную вязкость образцов (A_{w}) в Дж/м2 (кгс · см/см2) вычисляют по формуле

A_{w} = \frac{A}{b \cdot h} ,

b — ширина образца, м (см);

h — высота образца, м (см).

Результат округляют до целого числа.

4.2 Удельную работу ударного разрушения (A_{z}) в Дж/м3 (кгс · см/см3) вычисляют по формуле

A_{z} = \frac{6A}{b \cdot h^{2}} ,

b — ширина образца, м (см);

h — высота образца, м (см).

Результат округляют до целого числа.

4.1, 4.2. (Измененная редакция, Изм. № 2).

4.3. Значения ударной вязкости и удельной работы ударного разрушения приводятся в таблице Приложения 2.

4.4 Влажность образцов (W) в процентах вычисляют по формуле

W = \frac{(m_{i} - m_{0}) \cdot 100}{m_{0}} ,

m_{0} — масса образца после высушивания, г.

Результат округляют до целого числа.

(Измененная редакция, Изм. № 2).

4.5. Статистическую обработку опытных данных выполняют по ГОСТ 16483.0-89.

4.6. За результат испытаний принимают среднее арифметическое величин ударной вязкости сорока измерений.

4.7. Результаты испытаний и расчетов заносят в протокол Приложения 1.

Приложение 1 Рекомендуемое

древесины _________________________________________________________________

«_» __________________ 20 г. Подписи __________________ __________________ __________________

Справочное
