от 20 февраля 1987 г. № 298

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КОТЛЫ ОТОПИТЕЛЬНЫЕ ВОДОГРЕЙНЫЕ ТЕПЛОПРОИЗВОДИТЕЛЬНОСТЬЮ ДО 100 кВт

ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ

Heating hot-water boilers with capacity to 100 kW. General specifications

Срок действия с 1 января 1988 года до 1 января 1993 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством промышленности строительных материалов СССР.

Разработчики: А.Я. Носовицкий, канд. техн. наук (руководитель темы), Ф.И. Легомина, И.Б. Маргулис, Г.М. Невструева, Л.Г. Литвак.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 20.02.1987 № 298.

3. Срок первой проверки — 1992 г., периодичность проверки — 5 лет.

4. Взамен ГОСТ 20548-81 и ГОСТ 22451-83.

5. Ссылочные нормативно-технические документы

6. Переиздание (декабрь 1989 г.) с Изменением № 1, утвержденным в сентябре 1989 г. (ИУС 1-90).

Настоящий стандарт распространяется на отопительные водогрейные котлы (далее — котлы) номинальной теплопроизводительностью до 100 кВт, с рабочим давлением воды до 0,4 <*> МПа и максимальной температурой воды на выходе из котла до 95 °C, предназначенные для теплоснабжения индивидуальных жилых домов и зданий коммунально-бытового назначения, оборудованных системами водяного отопления с естественной или принудительной циркуляцией и горячего водоснабжения.

<*> По заказу потребителя до 0,5 МПа.

Стандарт не распространяется на конденсационные котлы.

(Измененная редакция, Изм. № 1).

1. ТИПЫ И ОСНОВНЫЕ ПАРАМЕТРЫ

1.1 Котлы подразделяются на:

универсальные — работающие при соответствующем переоборудовании на твердом (одного или нескольких видов), жидком или газообразном топливе;

специализированные — работающие на одном или нескольких видах топлива с применением однородного способа сжигания.

1.2. Номинальную теплопроизводительность и массу котлов, рабочее давление воды устанавливают в технических условиях на конкретные котлы.

Номинальную теплопроизводительность стальных котлов следует выбирать из ряда:

10,0; 12,5; 16,0; 20,0; 25,0; 31,5; 40,0; 50,0; 63,0; 80,0; 100,0 кВт.

Коэффициент полезного действия котлов, работающих в режиме отопления, должен быть не менее определенного по графикам на черт. 1 - 5. При оснащении котла водоподогревателем допускается снижение этого значения не более чем на 2%.

(Измененная редакция, Изм. № 1).

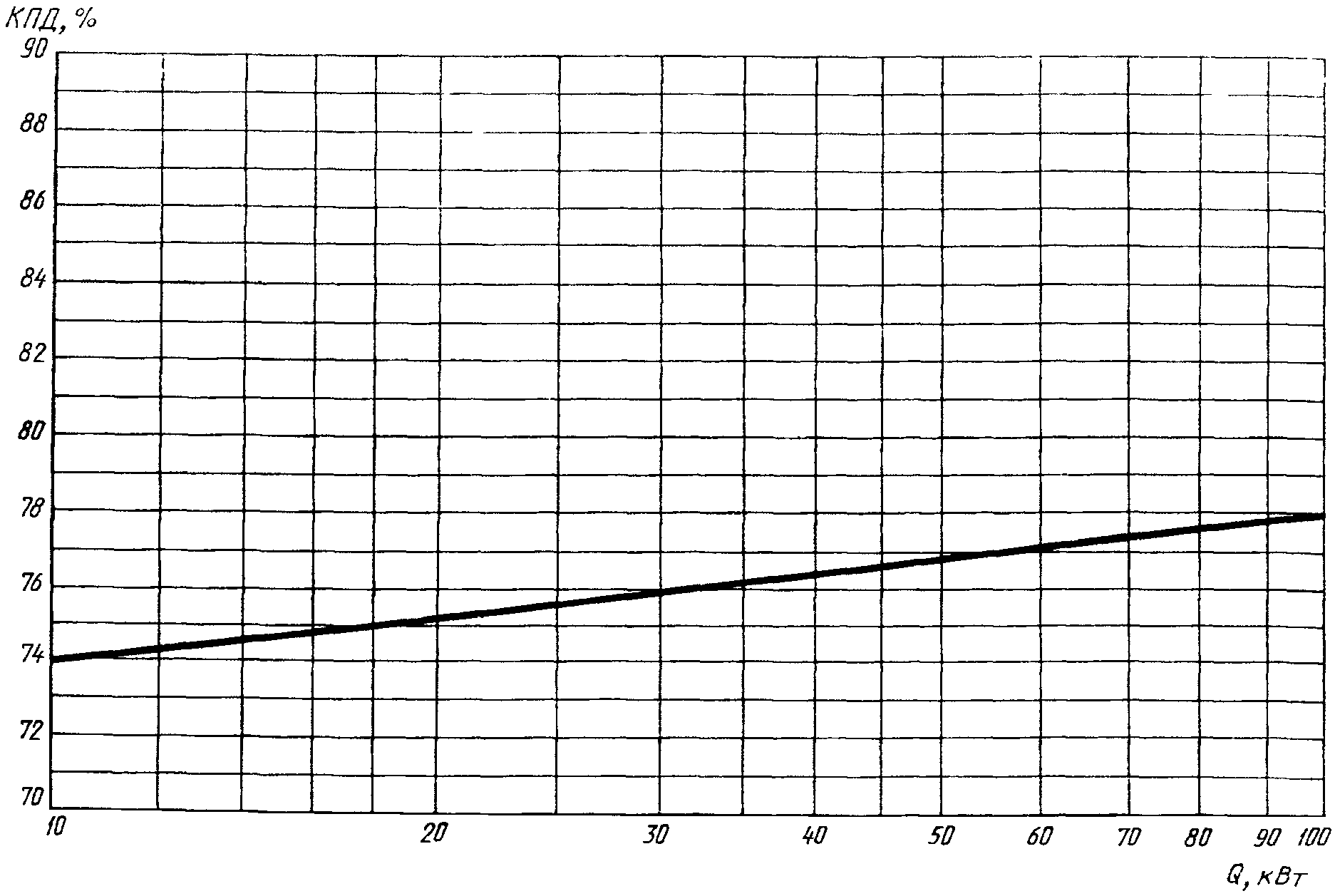

График зависимости КПД котлов для сжигания жидкого топлива и газа, оборудованных горелками с принудительной подачей воздуха, от теплопроизводительности

Черт. 1

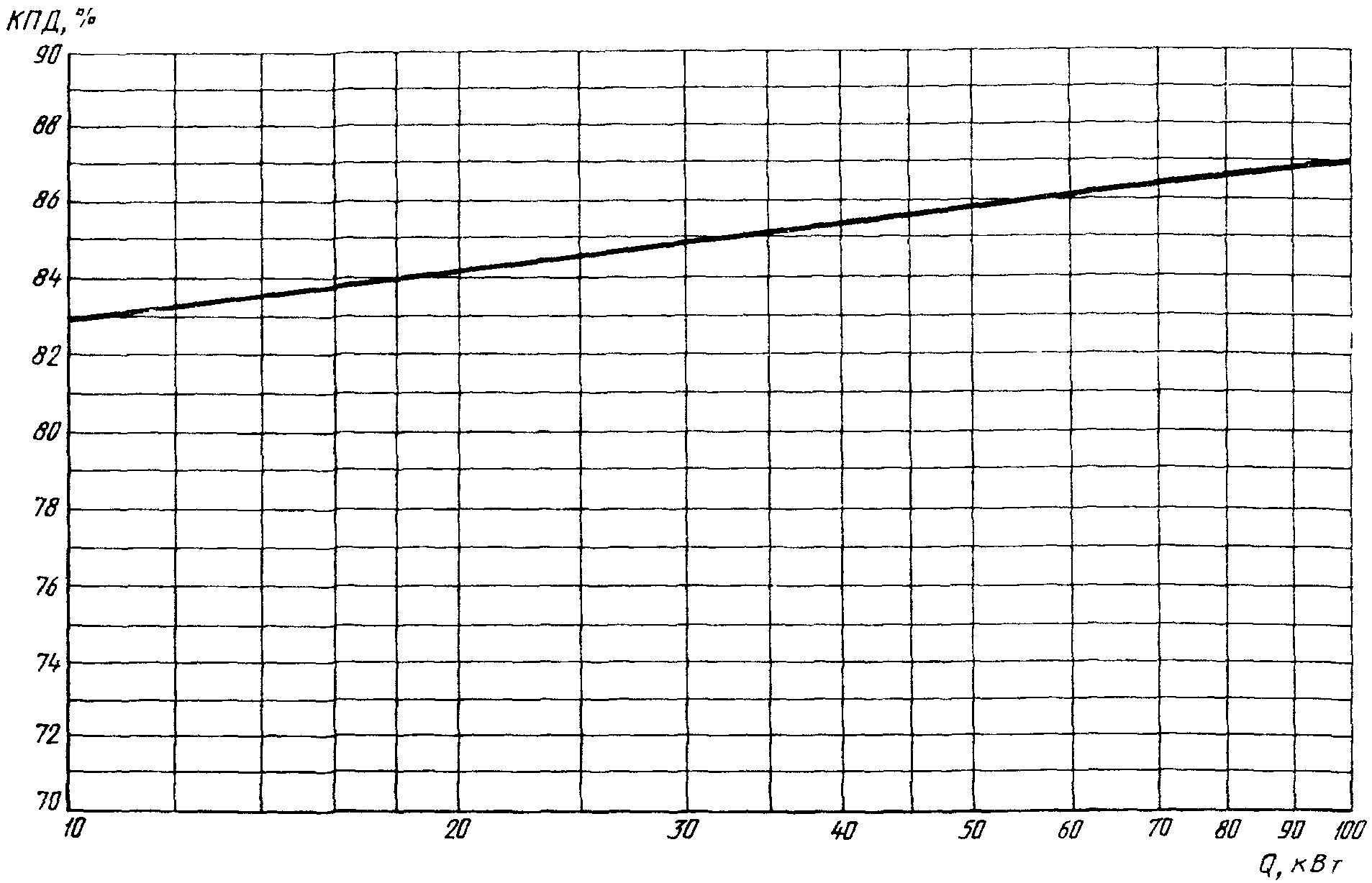

горелками для сжигания газа, от теплопроизводительности

Черт. 2

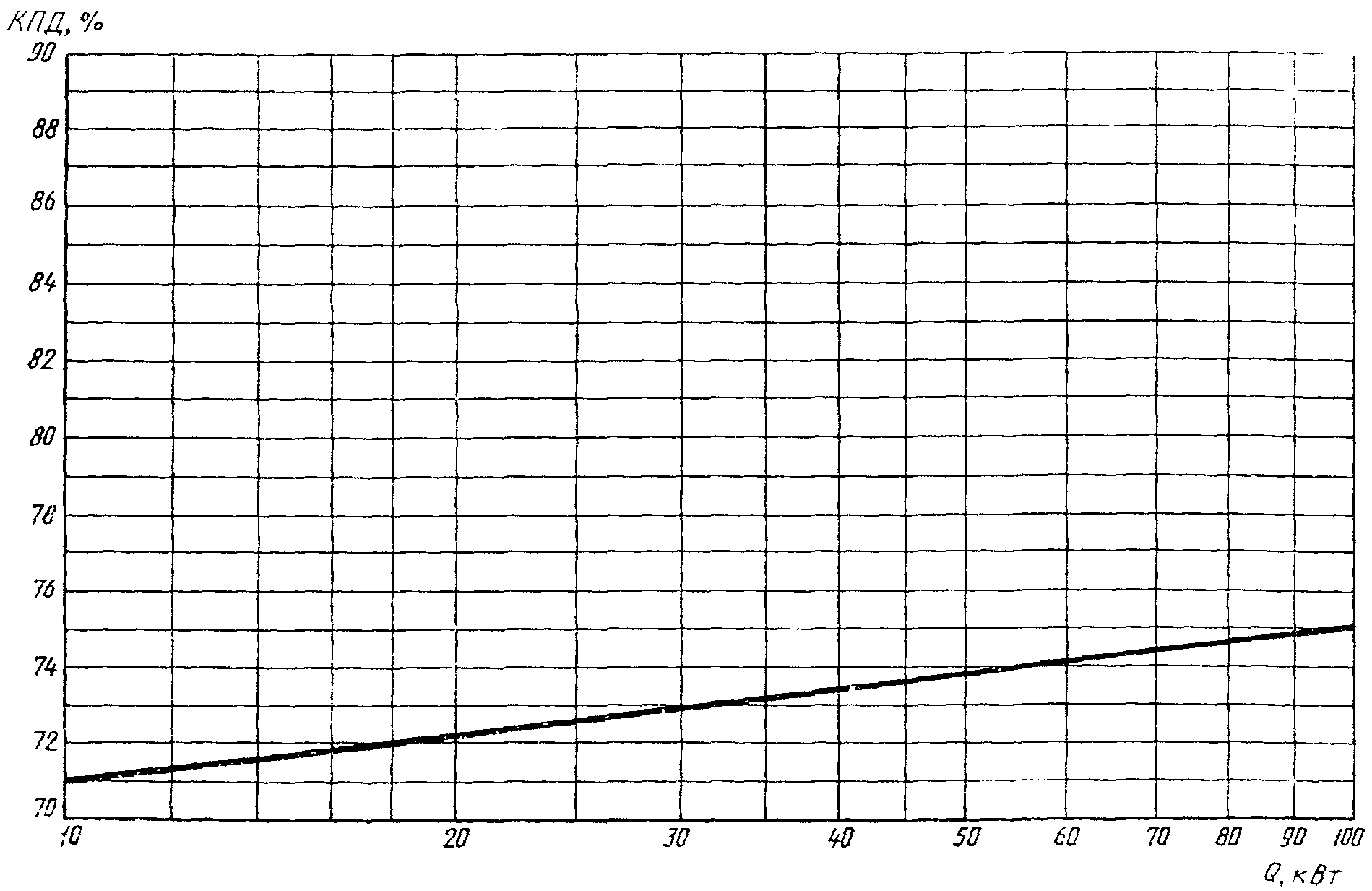

от теплопроизводительности

Черт. 3

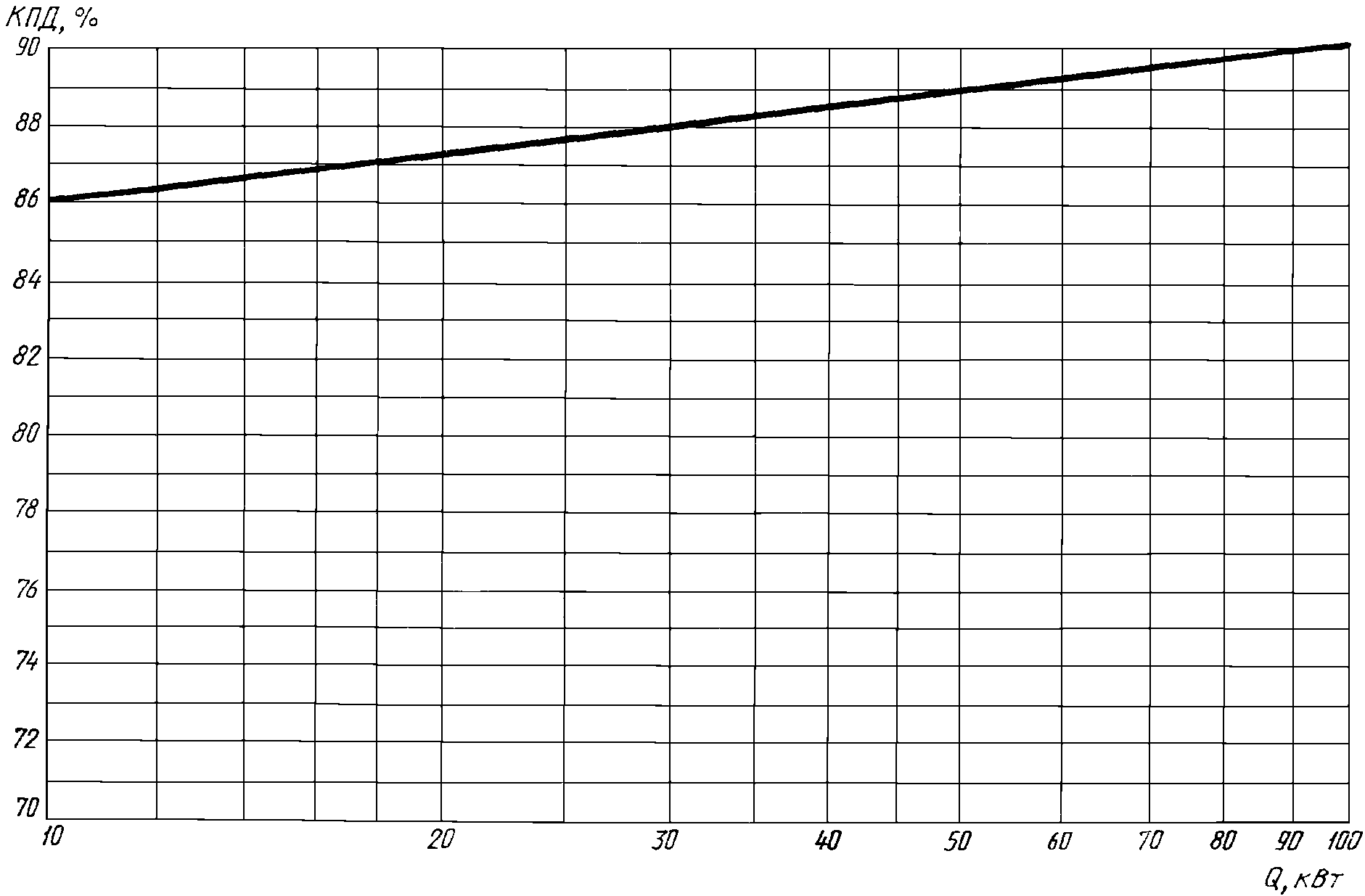

Черт. 4

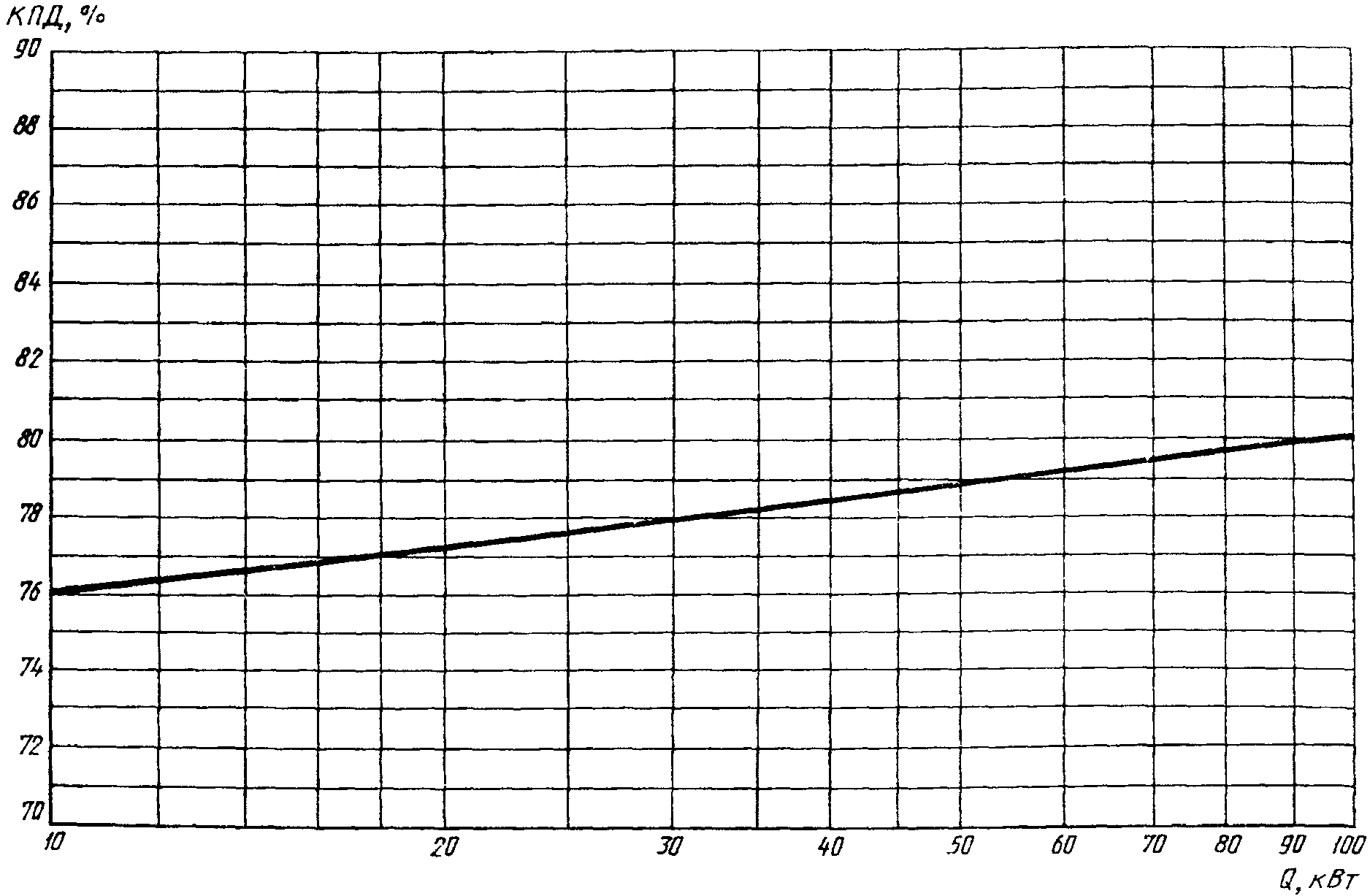

и бурого угля с выходом летучих от 17 до 50% от теплопроизводительности

Черт. 5

1.3 Разрежение за котлом должно быть не более:

40 Па — для котлов теплопроизводительностью свыше 25 кВт.

1.4. Объемное содержание оксида углерода и оксидов азота (в пересчете на NO_{2} ) в сухих неразбавленных продуктах горения в пересчете на нормальные физические условия (температура — 0 °C, давление — 760 мм рт. ст.) и коэффициент избытка воздуха, равный 1, не должно превышать значений, регламентированных табл. 1а.

Таблица 1а

(Измененная редакция, Изм. № 1).

1.5 Температура наружных поверхностей котла должна быть не более:

50 °C — боковых и верхних стенок;

80 °C — передней и задней стенок;

120 °C — дверец;

45 °C — ручек дверец.

Температура пола под котлом должна быть не более 70 °C.

1.6 Продолжительность рабочего цикла универсальных котлов должна быть, не менее:

8 ч — при сжигании антрацита и каменного угля с выходом летучих до 17%;

6 ч — при сжигании каменного и бурого углей с выходом летучих до 50%.

Продолжительность рабочего цикла специализированных котлов должна быть, не менее:

12 ч — при сжигании антрацита и каменного угля с выходом летучих до 17%;

8 ч — при сжигании каменного и бурого углей с выходом летучих до 50%.

1.7. (Исключен, Изм. № 1).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Котлы следует изготовлять в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

2.2. Котлы следует изготовлять в климатическом исполнении УХЛ, категории 4.2 по ГОСТ 15150-69.

(Измененная редакция, Изм. № 1).

2.3. (Исключен, Изм. № 1).

2.4. Технические требования к отливкам из серого чугуна — по ГОСТ 26358-84.

Лицевая сторона гнутых и штампованных деталей кожуха и дверец котла не должна иметь трещин, надрывов, складок, заусенцев, острых кромок.

2.5. Требования к газоплотности чугунных котлов устанавливают в технических условиях.

2.6. Патрубки и отводы для присоединения котлов к системе отопления должны быть с условным проходом 50 мм.

Для котлов теплопроизводительностью до 20,0 кВт допускаются патрубки и отводы с условным проходом 40 мм.

Патрубки и отводы должны иметь трубную цилиндрическую резьбу по классу B ГОСТ 6357-81.

2.7. Стальные котлы, пакеты секций и отводы чугунных котлов должны быть прочными и герметичными при рабочем давлении.

2.4 — 2.7. (Измененная редакция, Изм. № 1).

2.8. Дверцы, вращающиеся по вертикальной оси, должны открываться на угол не менее 100°.

(Измененная редакция, Изм. № 1).

2.9. Подготовка наружных поверхностей деталей и узлов перед окраской — по ГОСТ 9.402-80.

2.10. Класс и термостойкость покрытий при эксплуатации по группе УХЛ 4 ГОСТ 9.104-79 котлов, предназначенных для розничной продажи, должны соответствовать указанным в табл. 4; котлов для внерыночного потребления — устанавливают по согласованию между изготовителем и потребителем.

<*> Таблицы 1 — 3. (Исключены, Изм. № 1).

2.11. Диапазон регулирования теплопроизводительности котла, если он не оговорен техническими условиями, должен составлять от 35 до 110% номинального значения при сжигании углей с выходом летучих до 17%, от 50 до 110% при сжигании других видов твердого топлива.

Котлы, работающие на газообразном и жидком топливах, должны иметь автоматическое регулирование мощности. Диапазон регулирования устанавливается в технических условиях на конкретное горелочное устройство.

2.12 Котлы должны иметь следующие показатели надежности:

установленная безотказная наработка — 22000 ч календарного срока эксплуатации;

средний срок службы чугунных котлов — 25 лет, стальных котлов — 15 лет.

Критерии отказа — нарушение прочности и герметичности котла, не являющиеся результатом прогара поверхности нагрева.

Критерий предельного состояния — прогар поверхности нагрева.

2.10 — 2.12. (Измененная редакция, Изм. № 1).

3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

3.1. Конструкция, монтаж и эксплуатация котлов, работающих на газообразном топливе, во всех случаях, кроме установки их в индивидуальных жилых домах, должны соответствовать «Правилам безопасности в газовом хозяйстве», утвержденным Госгортехнадзором СССР.

(Измененная редакция, Изм. № 1).

3.2. Эксплуатация котлов должна осуществляться согласно «Типовым правилам пожарной безопасности для жилых домов, гостиниц, общежитий, зданий административных учреждений и индивидуальных гаражей», утвержденным МВД СССР.

3.3. Котлы, предназначенные для работы на жидком и газообразном топливах, должны быть оборудованы автоматикой, отключающей их в случаях, установленных техническими условиями на горелочные устройства.

3.4. Поверхности нагрева должны быть доступны для очистки от зольных и сажистых отложений.

3.5. Уровень звука в контрольных точках при работе котлов, оборудованных дутьевыми топливосжигающими устройствами, насосами для принудительной циркуляции воды, не должен превышать 80 дБА.

3.3 — 3.5. (Измененная редакция, Изм № 1).

3.6. Материал для декоративно-защитного покрытия должен быть разрешен к применению санитарно-эпидемиологической службой Министерства здравоохранения СССР.

4. КОМПЛЕКТНОСТЬ

4.1 В комплект котла должны входить:

термометр для измерения температуры воды или указатель температуры воды;

вспомогательные приспособления и инструмент в соответствии с ведомостью ЗИП по ГОСТ 2.601-68;

комплект автоматики для котлов, оснащенных системой автоматического регулирования;

эксплуатационная документация, разработанная в соответствии с требованиями ГОСТ 2.601-68.

(Измененная редакция, Изм. № 1).

4.2. Допускается включать по согласованию с потребителем в комплект котлов водоподогреватель для горячего водоснабжения и расширительный бачок.

4.3. Универсальные котлы следует комплектовать для работы на одном виде топлива.

По согласованию с потребителем следует комплектовать котлы для работы на двух видах топлива, включая горелочное устройство.

5. ПРАВИЛА ПРИЕМКИ

5.1. Для проверки соответствия котлов требованиям настоящего стандарта изготовитель должен проводить приемочный контроль и периодические испытания.

5.2. Сплошной приемочный контроль следует проводить на соответствие требованиям пп. 2.1 (в части правильности сборки), 2.4 - 2.9; 2.10 (в части класса покрытий), 4.1 - 4.3; 7.1 - 7.6.

При изготовлении котлов с раздельной упаковкой панели кожуха и пакетов секций с комплектующими необходимо проводить контрольную сборку котлов в количестве не менее 1% сменной выработки на соответствие п. 2.1.

Выборочный контроль (5% сменной выработки) следует проводить на соответствие требованиям п. 2.1 (в части размеров сборочных единиц и деталей).

Результаты выборочных испытаний распространяют на всю сменную выработку.

5.3. Периодические испытания следует проводить не реже одного раза в 3 года на соответствие требованиям пп. 1.2 - 1.6; 2.11; 2.12; 3.1 - 3.6. Испытаниям подвергают один котел, прошедший приемочный контроль.

5.4. Соответствие котла требованиям п. 5.3 подтверждается протоколами государственных испытательных центров и подразделений.

5.2 — 5.4. (Измененная редакция, Изм. № 1).

6. МЕТОДЫ ИСПЫТАНИЙ

6.1. Прочность и герметичность стальных котлов, пакетов секций и отводов чугунных котлов (п. 2.7) проверяют при гидравлических испытаниях пробным давлением, равным полуторакратному рабочему давлению, но не менее 0,2 МПа до установки кожуха и теплоизоляции. Допускается проводить пневматические испытания тем же пробным давлением.

Время испытаний — не менее 5 мин.

Испытания следует проводить на стенде, оборудованном двумя манометрами (один из которых контрольный) по ГОСТ 8625-77 или ГОСТ 2405-80 класса точности от 1,5 до 2,5 с пределом измерений 1,0 МПа и реле времени, сигнализирующим об истечении интервала времени.

При гидравлическом испытании должно быть обеспечено удаление воздуха из внутренней плоскости секций.

6.2. Стальной котел, пакеты секций и отводы чугунных котлов считают выдержавшими испытания, если не обнаружено: признаков разрыва, течи, слезок и потения в сварных соединениях и на основном металле, видимых остаточных деформаций, падения давления.

6.3. Соответствие котлов требованиям рабочих чертежей (п. 2.1), отсутствие дефектов на лицевой стороне гнутых и штампованных деталей (п. 2.4), комплектность (пп. 4.1 - 4.3), содержание таблички (пп. 7.1 и 7.2), консервацию и упаковку (пп. 7.3 - 7.6), транспортную маркировку (п. 7.10) проверяют визуально.

Контроль отливок из чугуна (п. 2.4) — по ГОСТ 26358-84.

6.4. Величину условных проходов, размер и класс точности резьбы на патрубках и отводах (п. 2.6), угол открывания дверец (п. 2.8) проверяют универсальными и специальными средствами измерения.

6.2 — 6.4. (Измененная редакция, Изм. № 1).

6.5. Внешний вид покрытий (п. 2.10) контролируют по ГОСТ 9.032-74.

6.6. Испытания по пп. 1.2 - 1.6; 2.2; 2.11; 3.1 - 3.4 следует проводить по методике, утвержденной в установленном порядке. Проверку показателей надежности (п. 2.12) следует проводить по ГОСТ 27.410-87.

(Измененная редакция, Изм. № 1).

6.7. Периодические испытания котла следует проводить на том виде топлива, для которого предназначены котлы.

6.8. Уровень звука в контрольных точках (п. 3.5) определяют по ГОСТ 12.1.028-80.

(Измененная редакция, Изм. № 1).

7. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

7.1 Маркировку котла наносят на табличку по ГОСТ 12969-67, которая содержит следующие данные:

наименование или товарный знак изготовителя;

условное обозначение котла;

теплопроизводительность котла;

рабочее давление и максимальную температуру воды;

порядковый номер котла по системе нумерации изготовителя;

год выпуска;

розничную цену (на котлах, реализуемых через розничную продажу).

(Измененная редакция, Изм. № 1).

7.2. Допускается указывать на лицевой поверхности котла обозначение модели, принятое изготовителем.

7.3. Консервация котлов — по ГОСТ 9.014-78, срок защиты в условиях хранения 4 по ГОСТ 15150-69 - 1 год.

Для защиты внутренней полости котлов от загрязнения отверстия пакетов секций чугунных котлов должны быть закрыты, в отверстиях штуцеров стальных котлов установлены заглушки или пробки.

7.4. Котлы для розничной продажи должны быть обернуты упаковочной бумагой по ГОСТ 8828-75 или парафинированной бумагой по ГОСТ 9569-79 и упакованы в обрешетку.

При раздельной упаковке секций и панелей кожуха чугунных котлов допускается пакеты секций укладывать на поддон согласно конструкторской документации, утвержденной в установленном порядке, а панели кожуха, предварительно обернутые бумагой по ГОСТ 8828-75 или ГОСТ 9569-79, упаковывать в обрешетку по ГОСТ 12082-82 комплектно количеству пакетов секций на поддоне. Виды упаковочных материалов и тары котлов для внерыночного потребления устанавливают по согласованию с потребителем.

7.5. Эксплуатационные документы должны быть упакованы по ГОСТ 23170-78.

При раздельной упаковке пакетов секций и панелей кожуха чугунных котлов табличка должна быть упакована с эксплуатационными документами.

7.3 — 7.5. (Измененная редакция, Изм. № 1).

7.6. Топливосжигающие устройства и приборы должны быть упакованы в деревянные ящики по ГОСТ 2991-85 или ГОСТ 10198-78, закреплены в них. Крепление должно исключать возможность механического повреждения при транспортировании и хранении.

7.7. Транспортирование котлов в части воздействия механических факторов — по группе C по ГОСТ 23170-78.

7.8. Условия хранения котлов в части воздействия климатических факторов — 4 по ГОСТ 15150-69, горелочных устройств и автоматики — по существующей нормативно-технической документации.

7.9. Котлы в упаковке должны транспортироваться любым видом транспорта в соответствии с правилами перевозки грузов, действующими на каждом виде транспорта.

Транспортирование котлов в районы Крайнего Севера и труднодоступные районы — по ГОСТ 15846-79.

7.10. Транспортная маркировка котлов по ГОСТ 14192-77 должна содержать наименование грузополучателя, наименование пункта назначения, количество грузовых мест и порядковый номер места в партии, наименование грузоотправителя, наименование пункта отправления, массу брутто и нетто, габаритные размеры, объем.

(Измененная редакция, Изм. № 1).

8. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

8.1. Изготовитель гарантирует соответствие котлов требованиям настоящего стандарта при соблюдении правил эксплуатации.

8.2. Гарантийный срок эксплуатации — 30 мес со дня продажи через торговую сеть, а для внерыночного потребления — 24 мес со дня получения потребителем.
