ГОСТ 20463-75*. Государственный стандарт Союза ССР. Ящики деревянные проволокоармированные для овощей и фруктов. Технические условия

(введен в действие Постановлением Госстандарта СССР от 30.01.1975 № 277)

(ред. от 05.06.1990)

Постановлением Государственного комитета стандартов Совета Министров СССР от 30 января 1975 г. № 277

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЯЩИКИ ДЕРЕВЯННЫЕ ПРОВОЛОКОАРМИРОВАННЫЕ ДЛЯ ОВОЩЕЙ И ФРУКТОВ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Wooden cases reinforced with wire for vegetables and fruit. Specifications

Постановлением Государственного комитета стандартов Совета Министров СССР от 30 января 1975 г. № 277 срок введения установлен

с 1 января 1976 года

Проверен в 1985 г. Постановлением Госстандарта от 17.05.1985 № 1397 срок действия продлен

до 1 января 1991 года

Переиздание (сентябрь 1986 г.) с Изменениями № 1, 2, утвержденными в июне 1980 г., мае 1985 г. (ИУС 9-80, 8-85).

Настоящий стандарт распространяется на разборно-складные решетчатые ящики из тонких дощечек, армированные проволокой, предназначаемые для упаковывания, хранения и транспортирования овощей и фруктов.

Ящики могут применяться для упаковывания другой продукции массой не более предельной, указанной в таблице, если они обеспечивают сохранность и качество этой продукции.

(абзац введен Изменением № 3, утв. Постановлением Госстандарта СССР от 05.06.1990 № 1396)

b — внутренняя ширина ящика; h — внутренняя высота ящика

Черт. 1

1.2. Внутренние размеры ящиков должны соответствовать указанным в таблице.

Номер ящика	Предельная масса груза, на которую рассчитаны детали ящика, кг	Внутренние размеры, мм			Вместимость, дм3	Продукция, рекомендуемая для упаковывания в ящики
		Длина	Ширина	Высота
1	(Исключен, Изм. № 1)
2	25	340	380	266	34,4	Яблоки, свежие огурцы, груши, хурма, лимоны, апельсины
3	35	540	380	266	54,6	Яблоки, ранняя белокочанная и цветная капуста, мелкоплодные дыни, кабачки, баклажаны, репчатый лук, чеснок, ранний картофель, перец

1.3. Размеры и количество деталей ящиков должны соответствовать указанным в обязательном приложении 1.

Коды ОКП и объем деревянных деталей ящиков в чистоте указаны в обязательном приложении 4.

1.4. Предельные отклонения размеров и их деталей указаны в обязательном приложении 5.

1.1 — 1.4. (Измененная редакция, Изм. № 2).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Ящики должны изготовляться по ГОСТ 11002-80 и в соответствии с требованиями настоящего стандарта.

2.2. Ящики должны изготовляться из древесины мягколиственных пород и березы по ГОСТ 2695-83 и ГОСТ 9462-88. Допускается изготовлять ящики из древесины хвойных пород по ГОСТ 8486-86 и ГОСТ 24454-80.

(в ред. Изменения № 3, утв. Постановлением Госстандарта СССР от 05.06.1990 № 1396)

Допускается для изготовления торцовых стенок ящиков применение твердой древесноволокнистой плиты толщиной 3,2 — 4,0 мм по ГОСТ 4598-86.

(Измененная редакция, Изм. № 2).

2.3. Влажность древесины дощечек и планок готовых ящиков не должна превышать 22%.

Допускается по согласованию с потребителем, если это не влияет на сохранность и качество продукции, изготовлять ящики из дощечек и планок с влажностью древесины 40%.

(п. 2.3 в ред. Изменения № 3, утв. Постановлением Госстандарта СССР от 05.06.1990 № 1396)

2.4. По качеству древесины дощечки и планки должны соответствовать требованиям ГОСТ 2991-85.

2.5. Параметр шероховатости поверхности дощечек и планок ящиков должен быть не более Rmmax 1250 мкм по ГОСТ 7016-82.

(Измененная редакция, Изм. № 2).

2.6. Проволочные пояса ящиков должны изготовляться из стальной термически обработанной оцинкованной проволоки, диаметром 1,6 — 1,8 мм по ГОСТ 3282-74.

Скобы, прикрепляющие проволочные пояса к ящикам, должны изготовляться из термически необработанной светлой стальной проволоки по ГОСТ 3282-74, диаметром:

1,2 — 1,4 мм — для крепления крайних проволочных поясов ящиков;

1,0 — 1,2 мм — для крепления средних проволочных поясов, планок и проволоки на торцовых стенках.

Скобы, прикрепляющие крайние проволочные пояса, должны входить в планки боковых стенок, дна и крышки, не менее чем на 4/5 их толщины. Концы скоб не должны выходить на противоположную сторону планок.

Концы скоб, прикрепляющие средние проволочные пояса, должны быть загнуты и утоплены в древесину на противоположной пласти дощечек.

(Измененная редакция, Изм. № 1).

2.7. Крайние проволочные пояса на ящике располагают по продольной оси планок и крепят проволочными скобами через дощечки в планки.

Средние пояса располагают на одинаковом расстоянии от крайних и между собой.

(Измененная редакция, Изм. № 2).

2.8. Посредине щитков торцовых стенок между планками пришивается проволочный пояс, концы которого забивают в крайние дощечки или закручивают, образуя петли.

Допускается вместо проволочного пояса в крайние дощечки щитков торцовых стенок забивать две петли по одной с каждой стороны.

2.9. Концы проволочных поясов расстила и торцовых стенок забивают в крайние дощечки боковых, торцовых стенок и крышки на расстоянии не менее 30 мм от кромок дощечек с подгибом их на противоположной пласти дощечек.

Размеры петель на крышке и боковой стенке должны обеспечивать плотное натяжение проволочных поясов при закрывании ящика.

Ширина петли на щитках торцовых стенок не должна быть более 20 мм, длина петли — 35 — 45 мм от кромок дощечек.

(Измененная редакция, Изм. № 1, 2).

2.10. Проволочные пояса соединяют с дощечками шириной до 50 мм одной скобой, шириной свыше 50 мм — двумя скобами.

2.11. Планки боковых стенок, дна и крышки должны быть опилены под углом 45° и размещаться заподлицо с торцами дощечек боковых стенок, дна и крышки.

Допускается смещение досок относительно планок не более чем на 2 мм.

2.12. Планки торцовых стенок должны размещаться заподлицо с торцами дощечек и кромками крайних дощечек. Каждая планка должна прибиваться не менее чем двумя скобами к каждой дощечке с загибом выступающих концов. Длина ножек скоб должна быть не менее 12 мм.

Допускается смещение досок относительно планок не более чем на 2 мм.

2.13. На планках боковых стенок прорезают по одному сквозному пазу, через которые продевают петли торцовых стенок для крепления их к расстилу ящика. Глубина паза 5 мм, ширина 17 — 25 мм.

Допускается не делать пазы на планках боковых стенок, если просветы между дощечками боковых стенок более 14 мм и расположены напротив петель торцовых стенок.

2.11 — 2.13. (Измененная редакция, Изм. № 1).

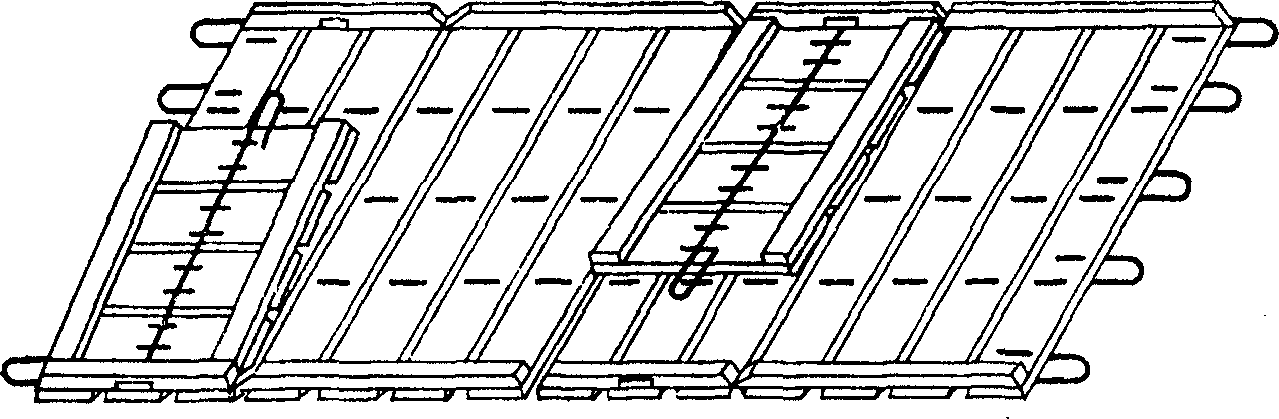

2.14 Ящики перед упаковыванием продукции собирают следующим образом.

Петлю на торцовой стенке, согнутую под углом 90°, заводят в прорезь планки боковой стенки или в просвет (если величина его позволяет) между крайним проволочным поясом и планкой боковой стенки так, чтобы торцовая стенка находилась внутри ящика, и, огибая проволочный пояс на угол 180°, вплотную загибают петлю к боковой стенке.

Точно также прикрепляют вторую торцовую стенку к другой боковой стенке, но к противоположной планке как указано в приложении 2.

Расстил ящика складывают вокруг торцовых стенок и закрепляют вторые петли одной и другой торцовых стенок, как и первые.

При замыкании ящика петли боковых стенок вводят внутрь петель крышек и отгибают их на 180° к боковой стенке. Ящики разбирают в обратной последовательности.

При сборке и разборке ящиков рекомендуется использовать приспособления, указанные в приложении 3.

2.15. Нормы прочности при горизонтальном ударе — по ГОСТ 11002-80.

(п. 2.15 введен Изменением № 3, утв. Постановлением Госстандарта СССР от 05.06.1990 № 1396)

3. ПРАВИЛА ПРИЕМКИ

3.1 Правила приемки — по ГОСТ 11002-80.

(п. 3.1 в ред. Изменения № 3, утв. Постановлением Госстандарта СССР от 05.06.1990 № 1396)

3.2. Исключен с 1 января 1991 года. - Изменение № 3, утв. Постановлением Госстандарта СССР от 05.06.1990 № 1396.

4. МЕТОДЫ ИСПЫТАНИЙ

4.1 Методы контроля — по ГОСТ 11002-80.

(п. 4.1 в ред. Изменения № 3, утв. Постановлением Госстандарта СССР от 05.06.1990 № 1396)

4.2. Исключен с 1 января 1991 года. - Изменение № 3, утв. Постановлением Госстандарта СССР от 05.06.1990 № 1396.

4.3. Исключен с 1 января 1991 года. - Изменение № 3, утв. Постановлением Госстандарта СССР от 05.06.1990 № 1396.

4.4. Исключен с 1 января 1991 года. - Изменение № 3, утв. Постановлением Госстандарта СССР от 05.06.1990 № 1396.

5. УПАКОВКА, МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1. Ящики транспортируют в виде расстилов транспортными пакетами по ГОСТ 21100-81 с размерами не более 1240 x 1350 x 1350 мм с массой брутто не более 1,0 т.

(в ред. Изменения № 3, утв. Постановлением Госстандарта СССР от 05.06.1990 № 1396)

Допускается транспортировать расстилы пачками при ручной погрузке в транспортные средства.

5.2. Расстилы попарно складывают планками внутрь со смещением относительно друг друга на ширину планки. Торцовые стенки размещают между расстилами.

5.3. Пачки перевязывают поперек двумя или вдоль одним и двумя поясами поперек из мягкой стальной проволоки диаметром 1 — 1,2 мм по ГОСТ 3282-74 или другим материалом, обеспечивающим прочность перевязки. Масса пачки не должна превышать 35 кг.

Пакеты формируют на поддонах или брусках.

Для крепления расстилов на поддонах или брусках должна применяться мягкая стальная проволока диаметром 1,6 — 1,8 мм по ГОСТ 3282-74 или стальная лента сечением 0,4 x 15 — 20 мм по ГОСТ 3560-73.

Концы проволоки свивают, ленты — соединяют в замок.

5.4. На ящике, в соответствии с требованиями ГОСТ 14192-77, должна быть нанесена маркировка, характеризующая тару с указанием:

товарного знака;

(в ред. Изменения № 3, утв. Постановлением Госстандарта СССР от 05.06.1990 № 1396)

обозначения настоящего стандарта;

индекса прейскуранта и порядкового номера по прейскуранту.

5.5. Маркировку наносят выжиганием или несмываемой краской по трафарету.

5.6. Ящики транспортируют транспортом всех видов в соответствии с правилами перевозки грузов, действующими на каждом его виде. При транспортировании ящики должны быть предохранены от атмосферных осадков.

5.7. Ящики хранят в закрытых помещениях или под навесом. При укладывании на землю под нижний ряд должны быть подложены прокладки высотой не менее 100 мм.

Допускается ящики хранить в штабелях на прокладках с укрытием водонепроницаемым материалом (брезентом, полиэтиленовой пленкой и др.).

Разд. 5. (Измененная редакция, Изм. № 2).

Приложение 1

Номер ящика	Номер чертежа	Дощечки торцовых стенок				Дощечки боковых стенок				Дощечки дна и крышки
		Длина	Ширина	Толщина	Количество на один ящик, шт.	Длина	Ширина	Толщина	Количество на один ящик, шт.	Длина	Ширина	Толщина	Количество на один ящик, шт.
1	(Исключен, Изм. № 2)
2	1 б	266	83; 120	4	8; 6	400	83; 120	4	6; 4	400	83; 120	4	8; 6
3	1 б	266	83	4	8	600	83	4	6	600	83	4	8

Номер ящика	Номер чертежа	Планки торцовых стенок				Планки боковых стенок				Планки дна и крышки				Максимально допустимые просветы между дощечками			Количество проволочных поясов, шт.
		Длина	Ширина	Толщина	Количество на один ящик, шт.	Длина	Ширина	Толщина	Количество на один ящик, шт.	Длина	Ширина	Толщина	Количество на один ящик, шт.	торцовых стенок	боковых стенок	дна и крышки
1	(Исключен, Изм. № 2)
2	1 б	380	30	4	4	262	22	22	4	376	22	22	4	10 — 16	5 — 20	7 — 14	3
3	1 б	380	30	4	4	262	22	22	4	376	22	22	4	16	8	14	5

2. Просветы по продольным ребрам ящиков не должны превышать 10 мм.

(Измененная редакция, Изм. № 1, 2).

3. Ширина планок приведена минимальная.

(примечание 3 введено Изменением № 3, утв. Постановлением Госстандарта СССР от 05.06.1990 № 1396)

Приложение 2 Рекомендуемое

КРЕПЛЕНИЕ ТОРЦОВЫХ СТЕНОК

Приложение 3 Рекомендуемое

ПРИСПОСОБЛЕНИЯ, ИСПОЛЬЗУЕМЫЕ ПРИ СБОРКЕ И РАЗБОРКЕ ЯЩИКОВ

Приложение 4 Обязательное

КОДЫ ОКП И ОБЪЕМ ДЕРЕВЯННЫХ ДЕТАЛЕЙ ЯЩИКА В ЧИСТОТЕ

Номер ящика	Код ОКП	Объем деревянных деталей в чистоте на один ящик, м3
2	53 7117 0102	0,0040
3	53 7115 0103	0,0049

(Введено дополнительно, Изм. № 2).

Приложение 5 Обязательное

ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ РАЗМЕРОВ ЯЩИКОВ И ИХ ДЕТАЛЕЙ, мм

Размер ящика и деталей	Предельное отклонение по ГОСТ 6449.1-82
По внутренним размерам ящиков	+/- 3 (Js 17)
По длине дощечек и планок боковых стенок, дна и крышки	+/- 3 (Js 17)
По длине дощечек и планок торцовых стенок	-1 (h 13)
По ширине дощечек всех стенок	+/- 2 (Js 18)
(в ред. Изменения № 3, утв. Постановлением Госстандарта СССР от 05.06.1990 № 1396) По толщине, боковых стенок дна и крышки
+/- 1 (Js 17)	(в ред. Изменения № 3, утв. Постановлением Госстандарта СССР от 05.06.1990 № 1396)
По толщине дощечек торцовых и боковых стенок, дна и крышки и планок торцовых стенок -0,5 (h 15)
	(Введено дополнительно, Изм. № 2).

---
