МКС 13.080

Дата введения

Предисловие

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Научно-исследовательским, проектно-изыскательским и конструкторско-технологическим институтом оснований и подземных сооружений им. Н.М. Герсеванова (НИИОСП им. Н.М. Герсеванова) — Акционерное общество «Научно-исследовательский центр „Строительство“ (АО „НИЦ „Строительство“)»

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 апреля 2020 г. № 129-П)

За принятие проголосовали:

Приказом Федерального агентства по техническому регулированию и метрологии от 11 августа 2020 г. № 483-ст межгосударственный стандарт ГОСТ 20276.4-2020 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2021 г.

4 ВЗАМЕН ГОСТ 20276-2012 в части метода среза целиков грунта

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.

В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты»

1 Область применения

Настоящий стандарт распространяется на крупнообломочные, песчаные и глинистые грунты и устанавливает требования к методу испытания на срез в горных выработках при исследованиях грунтов для строительства.

Стандарт не распространяется на грунты всех видов в мерзлом состоянии, а также при проведении испытаний в скважинах.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 12248 Грунты. Методы лабораторного определения характеристик прочности и деформируемости

ГОСТ 20522 Грунты. Методы статистической обработки результатов испытаний

ГОСТ 30416 Грунты. Лабораторные испытания. Общие положения

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены термины по ГОСТ 25100, ГОСТ 30416, ГОСТ 30672, а также следующие термины с соответствующими определениями:

3.1 природное сложение грунтов: Сложение грунта, при котором сохраняется состояние грунта, сформированное в процессе образования и геологической истории данного грунта.

3.2 сопротивление грунта срезу \tau : Сопротивление смещению целика грунта по отношению к поверхности выработки под действием постепенно возрастающей касательной нагрузки, характеризуемое величиной срезающего касательного напряжения, при котором происходит срез (разрушение грунта).

3.3 целик грунта: Часть грунта ненарушенного (природного) сложения цилиндрической формы, вырезанная (обнаженная по боковой поверхности) в массиве и соединяющаяся с ним по плоскости основания.

3.4 метод консолидированного среза: Испытание на срез грунта, предварительно уплотненного нормальной нагрузкой, проводимое в условиях дренирования путем повышения срезающей (касательной) нагрузки с такой скоростью (медленное испытание), при которой обеспечивается практически полная консолидация грунта.

3.5 метод неконсолидированного среза: Испытания на срез грунта (без предварительного уплотнения), проводимое в условиях практического отсутствия дренирования, путем приложения нормальной и срезающей (касательной) нагрузок с такой скоростью (быстрое испытание), при которой обеспечивается практическая неизменность начального состояния грунта.

3.6 предварительное уплотнение грунта: Уплотнение заданной вертикальной нагрузкой грунта до практически полной консолидации, предшествующее испытанию на срез.

3.7 стабилизированное состояние грунта: Состояние грунта, характеризуемое окончанием деформаций уплотнения под определенной нагрузкой и отсутствием избыточного давления в поровой воде.

3.8 нестабилизированное состояние грунта: Состояние грунта, характеризуемое незавершенностью деформаций уплотнения под определенной нагрузкой и наличием избыточного давления в поровой воде.

3.9 угол внутреннего трения \varphi : Показатель трения в грунте, определяемый углом наклона прямой зависимости сопротивления срезу от вертикальной нагрузки \tau = f(p) к оси абсцисс.

3.10 удельное сцепление грунта c: Показатель сцепления в грунте, определяемый отрезком, отсекаемым на оси ординат прямой \tau = f(p) .

3.11 ступень давления: Величина приращения давления (нагрузки), передаваемого на целик грунта при испытаниях.

3.12 нормальное давление на грунт p: Давление на грунт, приложенное перпендикулярно плоскости среза.

3.13 условная стабилизация деформации: Приращение величины деформации во времени, характеризующее практическое затухание деформаций при определенной нагрузке.

4 Общие положения

4.1 Испытания целиков грунта на срез следует проводить для определения следующих характеристик прочности: сопротивления грунта срезу \tau , угла внутреннего трения \varphi , удельного сцепления c.

4.2 Характеристики определяют по результатам среза целика или крупногабаритного монолита грунта, отделенного по боковой поверхности от массива в выработке (расчистке, котловане, шурфе, штреке и т.п.) по фиксированной плоскости касательной нагрузкой при одновременном нагружении целика грунта нагрузкой, нормальной к плоскости среза, а также по испытаниям на срез по подготовленной плоскости (способ «плашек») и повторного среза.

4.3 Допускаются испытания крупногабаритного монолита, отделенного от массива, в крупногабаритной срезной установке по типу лабораторного срезного прибора по ГОСТ 12248.

В крупногабаритной срезной установке при определении показателей прочностных свойств крупнообломочных грунтов допускаются испытания грунтов нарушенного сложения с заданной плотностью и влажностью.

4.4 Сопротивление грунта срезу определяют как предельное среднее касательное напряжение, при котором целик грунта срезается по фиксированной плоскости при заданном нормальном давлении. Для определения \varphi и c необходимо провести не менее трех испытаний целиков грунта при различных значениях нормального давления при испытании однородного грунта в одной выработке и на одной глубине.

4.5 Испытания необходимо выполнять для следующих состояний грунта:

• природного сложения и природной влажности;
• насыпных и намывных грунтов независимо от влажности;
• крупнообломочных грунтов нарушенного сложения с заданными значениями плотности и влажности;
• грунтов, имеющих в исследуемом массиве плоскость скольжения и трещиноватости;
• по специально подготовленным поверхностям среза (способ «плашек») и методом повторного среза.

4.6 Испытания проводят по следующим схемам:

• консолидированно-дренированный (медленный) срез — для определения характеристик прочности крупнообломочных грунтов, песков и глинистых грунтов с показателем текучести IL <= 1 (независимо от коэффициента водонасыщения) в стабилизированном состоянии;
• неконсолидированный (быстрый) срез — для определения характеристик прочности водонасыщенных глинистых грунтов при степени влажности Sr > 0,85 с показателем текучести IL >= 0,5 в условиях нестабилизированного состояния.

4.7 Проходка выработок должна проводиться способами, при которых сохраняется природное состояние грунтов забоя выработки. Из выработок на отметке испытания грунта на срез должны быть отобраны образцы (монолиты) и в лабораторных условиях определены физические характеристики грунта.

4.8 Значения прочностных характеристик грунта — угла внутреннего трения \varphi и удельного сцепления c следует устанавливать по значениям сопротивления грунтов срезу \tau , относящимся к одному инженерно-геологическому элементу (ИГЭ), в соответствии с ГОСТ 20522, по формуле

\tau = ptg\varphi + c. (1)

4.9 Сопротивление грунта срезу следует определить как касательное напряжение

\tau = Q/F, (2)

при котором целик грунта срезается по фиксированной плоскости при нормальном давлении p, определяем по формуле

p = P/F, (3)

где P и Q — нормальная и касательная нагрузки соответственно к плоскости среза, МПа;

F — площадь среза, см2.

Величину \tau следует определять не менее чем при трех различных значениях p для однородного по строению и составу грунта при испытании его в одной и той же выработке и на одной глубине.

4.10 Сопротивление грунта срезу следует определять при испытании методом:

• консолидированного среза — после предварительного уплотнения целика грунта заданным нормальным давлением;
• неконсолидированного среза — без предварительного уплотнения целика грунта.

4.11 Нормальную и касательную нагрузки следует создавать с помощью домкратов или тарированными грузами.

4.12 Деформации целика грунта следует определять как среднее арифметическое показаний двух приборов, фиксирующих:

• смещение противоположных сторон кольца в направлении приложения касательной нагрузки — среза;

5 Оборудование и приборы

5.1 В состав установки для испытания целика грунта методом среза должны входить:

5.2 Конструкции установок должны обеспечивать возможность:

• передачи касательной нагрузки в плоскости, перпендикулярной к приложению нормальной нагрузки; при этом касательная нагрузка должна быть приложена в плоскости среза или выше ее на расстоянии не более 30 мм;
• передачи нормальной и касательной нагрузок ступенями или в виде непрерывно возрастающей нагрузки с постоянной скоростью;
• тарировки измерительных приборов и установления поправок на преодоление трения при перемещении кольца (целика) относительно неподвижной части установки.

5.3 Необходимо предварительно провести тарировку домкратов, а насосные станции гидравлических домкратов со шлангами высокого давления проверить на герметичность.

Значения нормальной и касательной нагрузок на целик грунта следует измерять с точностью 0,01 МПа.

5.4 Приборы (прогибомеры, индикаторы и др.) для измерения деформаций сжатия и среза целика грунта с погрешностью не менее 0,1 мм должны быть надежно закреплены на металлической реперной системе.

6 Подготовка к испытанию

6.1 На отметке испытания в выработке вырезают целик грунта с помощью кольца в следующем порядке:

• кольцо смазывают с внутренней стороны тонким слоем вазелина или консистентной смазки;
• кольцо устанавливают на выровненную и зачищенную горизонтальную поверхность грунта в заранее намеченное положение и постепенно, не допуская перекосов, вдавливают кольцо вручную или с помощью домкрата, обрезая грунт вокруг кольца;
• поверхность грунта в кольце выравнивают и на выровненную поверхность укладывают слой маловлажного песка (мелкого или средней крупности) толщиной 1 — 2 см для глинистых грунтов и 3 см — для крупнообломочных грунтов.

В нижней части целика между краем кольца и поверхностью грунта в основании выработки оставляют зазор размером 1 — 2 см, но не менее 1/2 максимального размера включений, по которому должна пройти плоскость среза при испытании. Этот зазор должен быть восстановлен в случае его нарушения при подготовке к срезу грунта.

При отборе крупногабаритных монолитов целик грунта отделяется от массива, для чего в его нижней части между торцом и поверхностью выработки должен быть оставлен зазор высотой 1 — 2 см, по которому следует провести подрезку и отделение монолита от массива грунта. Затем поверхность отрыва выравнивается, а кольцо с грунтом доставляется к установке для испытаний, причем во избежание вывала грунта ее торцы закрывают специальными крышками.

6.2 После вырезания целика грунта на кольцо устанавливают штамп и монтируют устройство для передачи нормальной и касательной нагрузок и реперную систему с приборами (прогибомерами, индикаторами) для измерения деформаций сжатия и среза целика грунта.

6.3 После монтажа установки и измерительной системы записывают начальные показания приборов (или устанавливают приборы на нулевые деления).

7 Проведение испытания по схеме консолидированно-дренированного (медленного) среза

7.1 Предварительное уплотнение целика грунта проводят нормальными давлениями p, при которых определяют сопротивление грунта срезу \tau .

Нормальные давления передают на целик грунта последовательно ступенями; значения давлений и их ступеней указаны в таблице 1.

Таблица 1

Значение нормальных давлений и ступеней давления при предварительном уплотнении грунтов

7.2 Каждую ступень давления при предварительном уплотнении необходимо выдерживать не менее:

- для крупнообломочных грунтов и песков — 5 мин;

- для глинистых грунтов — 30 мин;

- для органо-минеральных и органических грунтов — 1 ч.

Конечную ступень выдерживают до условной стабилизации деформации сжатия целика грунта.

За критерий условной стабилизации деформации сжатия принимают приращение осадки целика, не превышающее 0,1 мм за время, указанное в таблице 2.

Таблица 2

Время условной стабилизации деформации

7.3 В процессе предварительного уплотнения целиков грунта при дальнейшем испытании необходимо записывать в журнале испытаний значения деформации сжатия целиков.

Отсчеты по приборам на каждой ступени нагружения следует производить:

- при испытаниях крупнообломочных грунтов и песков — на промежуточных ступенях давления в начале и конце ступени и на конечной ступени давления через 10 мин в течение первого получаса и через 15 мин в течение второго получаса, далее через 30 мин до условной стабилизации деформации грунта;

- при испытаниях глинистых грунтов — на промежуточных ступенях давления через 10 мин и на конечной ступени через каждые 15 мин в течение первого часа и 30 мин в течение второго часа и далее через 1 ч до условной стабилизации деформации грунта.

7.4 После предварительного уплотнения грунта и восстановления зазора проводят срез целика грунта при ступенчатом или плавном увеличении касательной нагрузки.

При передаче касательной нагрузки ступенями их значения не должны превышать 10% значения нормальной нагрузки, при которой проводят срез. На каждой ступени нагружения записывают показания приборов для измерения деформации среза через каждые 2 мин до ее условной стабилизации.

За критерий условной стабилизации среза принимают приращение перемещения кольца в плоскости среза, не превышающее 0,1 мм за время, указанное в таблице 2.

При непрерывно возрастающей касательной нагрузке скорость среза должна быть постоянной и соответствовать указанной в таблице 3. Деформации среза фиксируют не реже чем через 2 мин.

Таблица 3

Скорости среза песков и глинистых грунтов

7.5 Испытание следует считать законченным, если при приложении очередной ступени касательной нагрузки происходит мгновенный срез (срыв) одной части грунта по отношению к другой или общая деформация среза превысит 0,1 диаметра кольца.

При проведении среза с постоянной скоростью за окончание испытаний принимают момент, когда касательная нагрузка достигнет максимального значения, после чего наблюдается некоторое ее снижение или установлено постоянство значения деформации среза, или если общее значение деформации среза превысит 0,1 диаметра кольца. После окончания испытания целики грунта следует разгрузить и отобрать из зоны среза две пробы грунта для определения влажности.

8 Проведение испытания по схеме неконсолидированного быстрого среза

8.1 На целик грунта передают в одну ступень нормальные давления p для трех значений нагрузок, при которых будут проводить срез целиков грунта. Значения p указаны в таблице 4.

Таблица 4

Значение нормальных давлений при срезе

Если при этих значениях будет происходить выдавливание грунта в зазор между кольцом и поверхностью выработки, то испытание необходимо повторить на других целиках при меньших значениях давлений.

8.2 Сразу после передачи нормальной нагрузки проводят срез целика грунта не более чем за 5 мин с момента приложения нормальной нагрузки.

При передаче касательной нагрузки ступенями их значения не должны превышать 10% значения нормальной нагрузки, при которой проводят срез, и приложение ступеней должно следовать через каждые 15 — 30 сек.

При передаче непрерывно возрастающей касательной нагрузки скорость среза принимают в интервале 5 — 20 мм/мин, так чтобы срез произошел в течение указанного времени.

8.3 Момент окончания испытания устанавливают в соответствии с указаниями 7.5. По окончании испытания следует зафиксировать максимальную касательную нагрузку в процессе испытания и провести операции, предусмотренные 7.5.

9 Проведение испытания по специально подготовленным поверхностям (способ «плашек») и методом поворотного среза

9.1 При проведении испытаний по способу «плашек» необходимо провести подготовку грунта в плоскости среза в такой последовательности:

- после испытания на срез целика грунта природного сложения установка должна быть частично демонтирована (кроме анкерного устройства);

- целик грунта в кольце следует перевернуть срезанной поверхностью вверх;

- поверхность среза должна быть зачищена и выровнена заподлицо с краями кольца;

- в выработке следует зачистить поверхность грунта и выровнять ее в пределах площади, диаметр которой на 20 — 30 см должен превышать диаметр кольца.

9.2 После завершения подготовки грунта в плоскости среза целик грунта следует снова перевернуть и установить на зачищенную поверхность выработки.

Далее следует поднять кольцо вверх на 5 — 10 мм для образования в плоскости среза зазора между кольцом и поверхностью грунта выработки, смонтировать установку в целом и проводить испытание.

9.3 Испытание следует продолжать до тех пор, пока сопротивление срезу \tau не достигнет постоянного значения.

9.4 При проведении испытаний по способу повторного среза специальная подготовка грунта в плоскости среза не требуется.

После завершения среза целика природного сложения установку частично демонтируют, давление в домкратах снижают до нуля, снимают прогибомеры, регистрирующие вертикальные деформации. При этом показания горизонтальных прогибомеров остаются неизменными, т.е. фиксируют деформации сдвига, полученные при испытании целика.

9.5 Устанавливают домкрат с упором в стену выработки для возврата целика в первоначальное положение. Создавая в домкрате давление, перемещают сдвинутый целик в исходное положение, которое он занимал до начала сдвига. При достижении целиком исходного положения прогибомеры, фиксирующие горизонтальные деформации, покажут нулевые значения.

9.6 Домкрат для возврата целика снимают и вновь монтируют установку. Проводят сдвиг целика по ранее срезанной поверхности в соответствии с заданием.

10 Обработка результатов испытаний

10.1 Для определения сопротивления грунта срезу \tau при каждом нормальном давлении p необходимо построить график зависимости \tau = f(\Delta l) (приложение А).

За сопротивление грунта срезу \tau следует принимать максимальное значение \tau , определенное по графику \tau = f(\Delta l) при величинах деформаций \Delta l , не превышающих 50 мм.

По величинам сопротивления грунта срезу \tau , определенным при различных нормальных давлениях p в соответствии с требованиями 4.9 следует построить график зависимости \tau = f(p) . Для этого необходимо провести прямую линию, занимающую среднее положение между всеми точками (см. приложение А).

По графику \tau = f(p) необходимо проводить контроль испытаний. При разбросе опытных данных относительно прямой линии более чем на 30% среднего значения \tau , результаты испытаний следует считать неудовлетворительными и испытания следует проводить повторно.

Прочностные характеристики грунта — угол внутреннего трения \varphi , град, и удельное сцепление c, МПа, находят по графику зависимости \tau = f(p) . При этом величину удельного сцепления c определяют как отрезок, отсекаемый прямой \tau = f(p) на оси ординат, а тангенс угла наклона этой прямой к оси абсцисс есть тангенс угла внутреннего трения \varphi .

Нормативные и расчетные значения \varphi и c для каждого ИГЭ (слоя) следует устанавливать в соответствии с требованиями ГОСТ 20522.

10.2 Результаты определения \tau и c необходимо выражать с точностью 0,01 МПа, \varphi — 1 град. Величина \tau должна регистрироваться в журнале полевых испытаний (приложение Б) с указанием метода испытания, вида грунта и физических характеристик, а также его состояния по сложению и влажности. Результаты определений \tau следует сопровождать указаниями значений нормальных давлений p, при которых было получено каждое значение \tau . Величины c и \varphi определяют по формуле (1). Величины \tau , c и \varphi , полученные по методике неконсолидированного среза, следует обозначать \tau_{\text{н}} , cн и \varphi_{\text{н}} .

Приложение А (рекомендуемое)

ОБРАЗЕЦ ГРАФИЧЕСКОГО ОФОРМЛЕНИЯ РЕЗУЛЬТАТОВ ИСПЫТАНИЯ ГРУНТА НА СРЕЗ

Результаты испытания грунта оформляют в соответствии с рисунками А.1 и А.2.

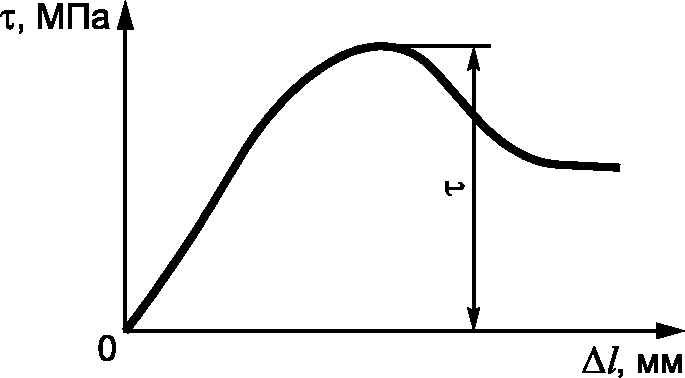

\tau — касательное напряжение; \Delta l — значение деформации среза

Рисунок А.1 — График \tau = f(\Delta l)

\tau — касательное напряжение; \varphi — угол внутреннего трения; c — удельное сцепление; \sigma — нормальное напряжение

Рисунок А.2 — График \tau = f(p)

Организация Пункт _____________________________________________ ___________________________________________________________________________

Объект ____________________________________________

Сооружение ________________________________________

ЖУРНАЛ N ____ полевых испытаний грунта на срез

Выработка N _______________________________________________________________ (шурф, котлован, штрек)

Сечение выработки _________________________________________________________

Наименование испытуемого грунта и его краткая характеристика ______________________________________________

№ испытания _______________________________________________________________

Краткие сведения о конструкции установки __________________________________ (номер, тип, механизм передачи нагрузки)

Дата испытаний:

Начало __________________________ Окончание _______________________________

Технические данные

Приборы для нагрузки и измерения деформаций

Домкрат N _____________________ грузоподъемностью ______________________ тс (для нормальной нагрузки)

Домкрат N _____________________ грузоподъемностью ______________________ тс (для касательной нагрузки)

Тип и № измерительных приборов (для измерения деформаций сжатия) ___________________________________________________________________________

Тип и № измерительных приборов (для измерения деформаций среза) ___________________________________________________________________________

Схематический план расположения и описания выработки

(Последующие страницы журнала)

Определение физических характеристик грунта
