ГОСТ 20182-74. Конструкции асбестоцементные клееные. Метод определения прочности клеевых соединений при сдвиге

Государственный комитет СССР по делам строительства · № ГОСТ 20182-74Действующий акт

(введен в действие Постановлением Госстроя СССР от 30.08.1974 № 190)

Введен в действие
Постановлением Госстроя СССР

от 30 августа 1974 г. № 190

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КОНСТРУКЦИИ АСБЕСТОЦЕМЕНТНЫЕ КЛЕЕНЫЕ

МЕТОД ОПРЕДЕЛЕНИЯ ПРОЧНОСТИ КЛЕЕВЫХ СОЕДИНЕНИЙ ПРИ СДВИГЕ

Glued asbestos-cement constructions. Method for determination of glued joints shear strength

ГОСТ 20182-74

Группа Ж39

Срок введения
1 июля 1975 года

Переиздание. Ноябрь 1988 г.

Настоящий стандарт распространяется на клеевые соединения асбестоцемента и устанавливает метод определения прочности при сдвиге клеевых соединений плоских листов и плоских листов с профильными (швеллерами).

Применение метода предусматривается в стандартах и технических условиях на продукцию, устанавливающих технические требования к ней.

1. ОБОРУДОВАНИЕ ДЛЯ ИСПЫТАНИЯ

1.1 Для проведения испытания должны применяться:

испытательная машина по ГОСТ 7855-84 или аналогичные машины с точностью измерения величины нагрузки до 1%;

штангенциркуль по ГОСТ 166-80 с точностью измерения до 0,1 мм;

приспособление для испытаний (черт. 1).

1. Оборудование для испытания

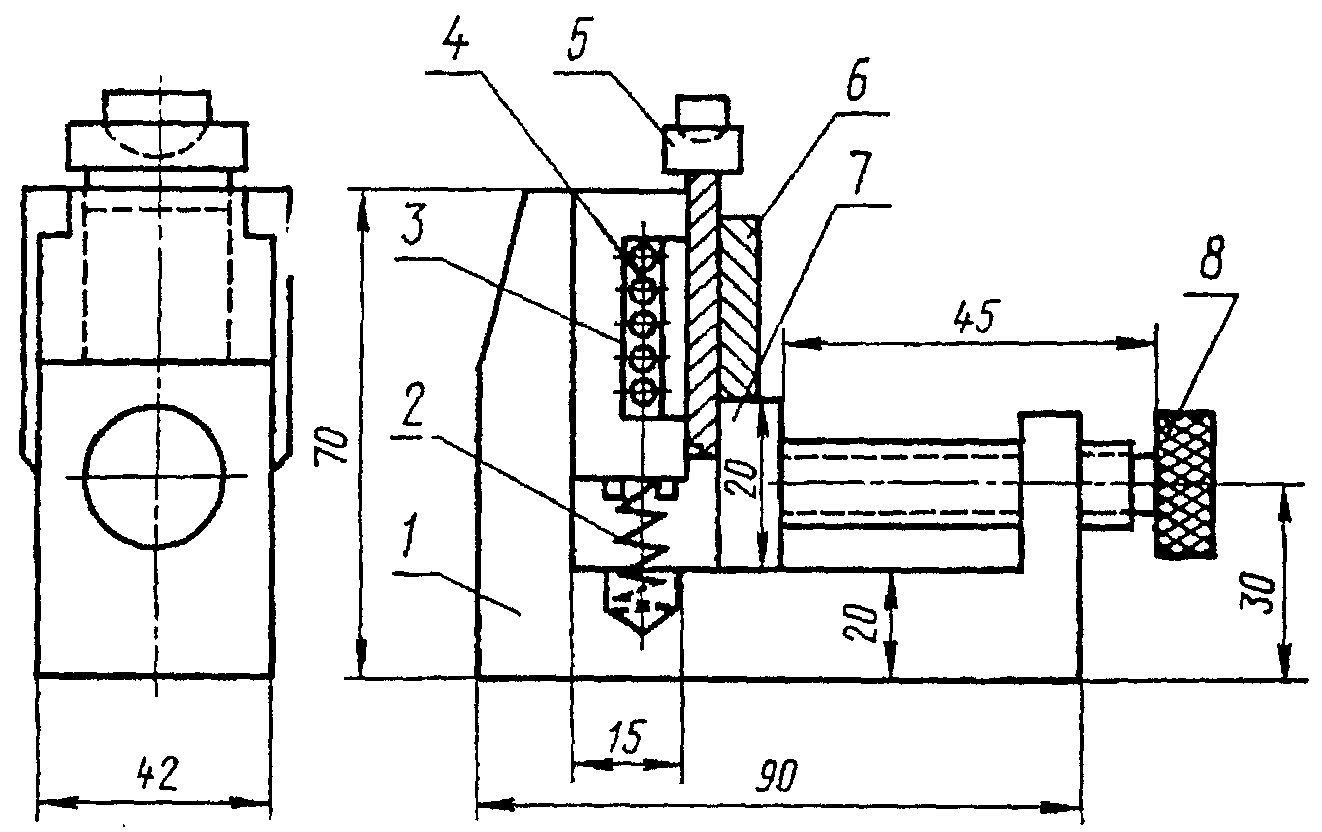

Черт. 1

1 — корпус; 2 — пружина; 3 — подвижная планка; 4 — ролики;
5 — съемная нажимная призма с шаровой опорой; 6 — образец;
7 — подвижная опора; 8 — прижимной винт

2. ПОДГОТОВКА ОБРАЗЦОВ К ИСПЫТАНИЮ

2.1. Образцы для испытания изготавливают из асбестоцементных плоских листов по ГОСТ 18124-75, при этом влажность листов, из которых склеивают образцы, не должна превышать 6%.

Примечание. В случае, если объемная масса асбестоцемента будет менее 1,6 г/см3, допускается склеивание при влажности не более 10%.

2.2. Для изготовления образцов берут заготовку, которую склеивают специально или выпиливают из готовой продукции по форме и размерам, указанным на черт. 2.

2. Подготовка образцов к испытанию

Черт. 2

1 — клеевой шов; 2 — пропил

2.3. Заготовку склеивают по технологии, принятой для данного вида изделий с учетом типа клея.

2.4. Смещение узкой полосы (накладки) при склеивании заготовок не должно превышать 5 мм относительно продольной оси.

2.5. Клеевые подтеки на торцах клеевого шва должны быть зачищены до испытаний.

2.6. Время выдержки образцов от момента склеивания до испытания определяется технологическим регламентом и типом клея.

2.7 Испытание проводят на шести образцах.

3. ПРОВЕДЕНИЕ ИСПЫТАНИЙ

3.1 Подготовленный к испытанию образец устанавливают в приспособление для испытаний, указанное на черт. 1.

Перемещением подвижной опоры обеспечивают прилегание опорных граней образца к соответствующим поверхностям приспособления. Жестко зажимать образец прижимным винтом не разрешается.

3.2 Образец с приспособлением устанавливают в испытательную машину.

Нагрузку на образец передают равномерно, увеличивая ее со скоростью 10 мм/мин.

Нагрузку, при которой произошло разрушение образца, фиксируют.

3.3 Площадь склеивания измеряют с точностью до 0,1 см2.

3.4 Обе части разрушенного образца подвергают визуальному осмотру для определения характера разрушения:

по клею;

по склеиваемому материалу;

смешанного.

Характер разрушения оценивают в процентах от площади склеивания с точностью до 5 — 10%.

4. ОБРАБОТКА РЕЗУЛЬТАТОВ ИСПЫТАНИЙ

4.1 Прочность клеевого соединения на сдвиг R_{i} вычисляют с точностью до 1 кгс/см2 по формуле

R_{i} = \frac{P}{F} ,

где Р — максимальная разрушающая нагрузка в кгс;

F — площадь склеивания в см2, вычисляемая с точностью до 0,1 см2 по формуле

F = a x b,

где a — длина в см;

b — ширина в см.

4.2. За величину прочности клеевого соединения принимают среднее арифметическое результатов испытаний образцов, вычисляемое по формуле

R_{\text{ср}} = \frac{1}{n} \sum R_{i} ,

где n — число испытанных образцов;

R_{i} — значения прочности отдельных образцов в кгс/см2.

Кроме среднего арифметического значения прочности образцов, могут определяться статистические показатели — среднее квадратичное отклонение, вариационный коэффициент, показатель точности. Определение этих показателей производится в соответствии с Приложением 1 и является факультативным.

4.3 Результаты испытаний записывают в журнал (см. Приложение 2).

Приложение 1
Рекомендуемое

ОПРЕДЕЛЕНИЕ СТАТИСТИЧЕСКИХ ПОКАЗАТЕЛЕЙ

1. Среднее квадратичное отклонение \sigma в кгс/см2, характеризующее рассеяние экспериментальных данных, определяют по формуле

\sigma = \sqrt{\frac{\sum (R_{\text{ср}} - R_{i})^{2}}{n - 1}} ,

где n — число испытанных образцов;

R_{i} — значение прочности каждого образца в кгс/см2;

R_{cp} — среднее арифметическое значение прочности в кгс/см2.

2. Вариационный коэффициент V в процентах определяют по величине среднего квадратичного отклонения по формуле

V = \frac{\sigma}{R_{\text{ср}}} \times 100 .

3. Среднюю ошибку m среднего арифметического определяют по формуле

m = \frac{\sigma}{\sqrt{n}} .

4. Показатель точности испытания P в процентах для доверительной вероятности 0,95 вычисляют по формуле

P = \frac{2}{R_{cp}} .

Приложение 2
Рекомендуемое

ЖУРНАЛ ИСПЫТАНИЯ КЛЕЕВЫХ СОЕДИНЕНИЙ
АСБЕСТОЦЕМЕНТА ПРИ СДВИГЕ

Тип асбестоцемента _____ Температура воздуха в помещении ______ °С

Клей ___________________ Влажность воздуха _____________________ %

Изделие ________________ Влажность асбестоцемента ______________ %

Режим склеивания:

1. Расход клея, г/м2 _____________________________________________

2. Время открытой выдержки, мин __________________________________

3. Время закрытой выдержки, мин __________________________________

4. Температура склеивания, °С ____________________________________

5. Время выдержки под давлением, ч _______________________________

6. Величина удельного давления, кгс/см2 __________________________

7. Дополнительные сведения _______________________________________

Таблица испытаний

Номер образца	Длина a, см	Ширина b, см	Площадь склеивания F = a x b, см2	Разрушающая нагрузка, кгс	Показатель прочности, кгс/см2	Среднее значение показателя прочности, кгс/см2	Характер разрушения	Примечание

Дата Личная подпись Расшифровка подписи
