ГОСТ 20022.4-75*. Государственный стандарт Союза ССР. Защита древесины. Панельный способ пропитки
(введен в действие Постановлением Госстандарта СССР от 08.10.1975 № 2590)
(ред. от 15.07.1985)
Введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 8 октября 1975 г. № 2590
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
Wood protectin. Panel method of impregnation
(код введен Изменением № 2, введенным в действие Постановлением Госстандарта СССР от 22.11.1983 № 5445)
Постановлением Государственного комитета стандартов Совета Министров СССР от 8 октября 1975 г. № 2590 срок действия установлен
Проверен в 1981 г. Срок действия продлен
Переиздание, август 1981 г., с Изменением № 1, утвержденным в апреле 1981 г. (ИУС № 7 — 1981 г.)
Настоящий стандарт распространяется на древесину и устанавливает панельный способ пропитки защитными средствами.
1. СОДЕРЖАНИЕ ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА
(в ред. Изменения № 3, введенного в действие Постановлением Госстандарта СССР от 29.06.1984 № 2271)
1.1. Пропитку проводят непрерывным пропусканием пропиточной жидкости по поверхности объекта защиты, покрытой пропиточной панелью (см. чертеж) в соответствии с требованиями настоящего стандарта и нормативно-технической документации, утвержденной в установленном порядке.

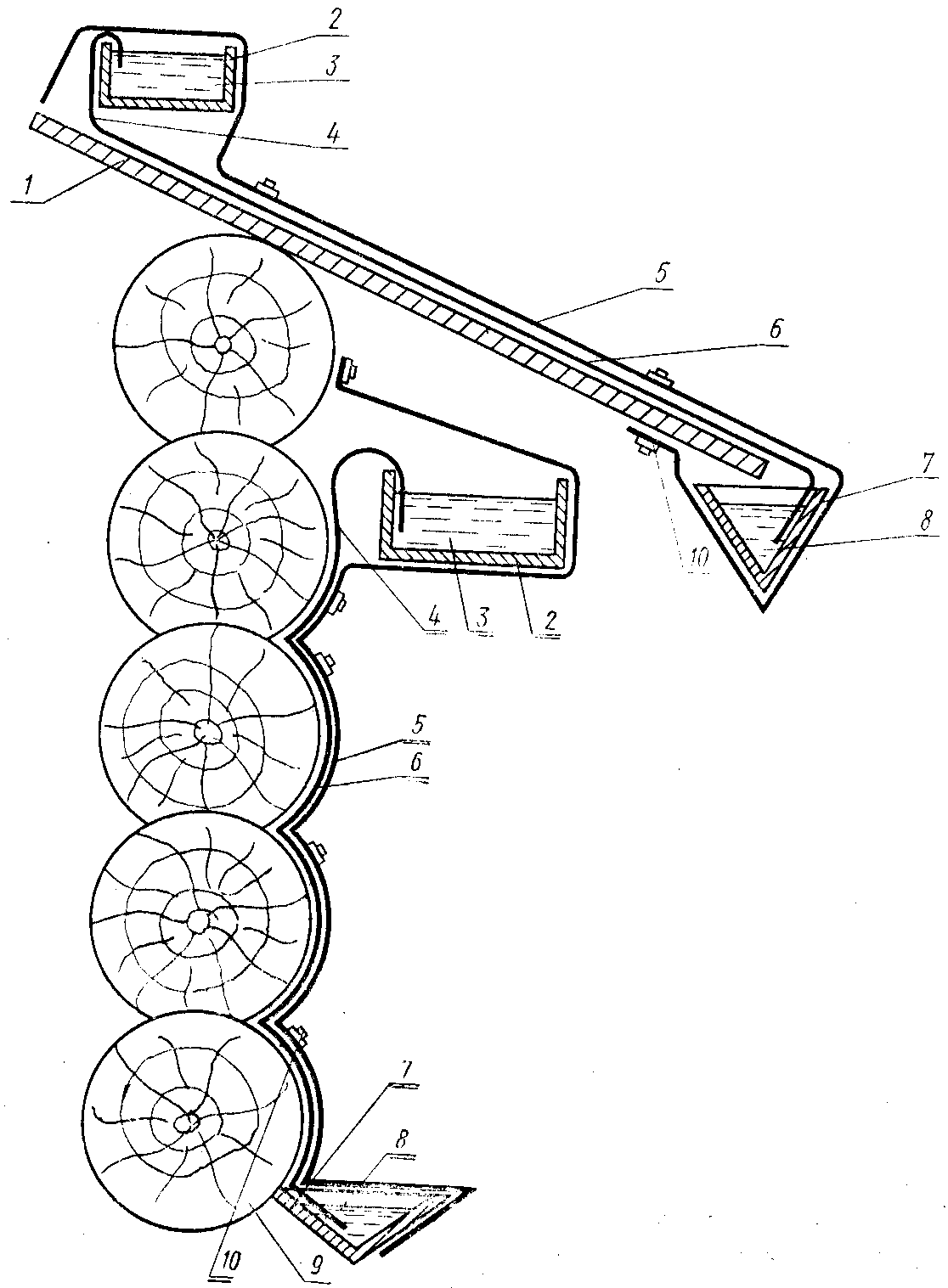

Схема устройства для панельной пропитки стены и крыши
1 — тесовая крыша; 2 — верхний резервуар; 3 — пропиточная жидкость; 4 — питатель; 5 — наружный слой панели; 6 — внутренний слой панели; 7 — нижний резервуар; 8 — остаток пропиточной жидкости; 9 — бревенчатая стена; 10 — крепление панели
1.2. Пропитку проводят в теплое время года со среднесуточной температурой +5 °C и выше.
1.3. Механическая обработка пропитываемой конструкции, включая удаление и замену участков, потерявших механическую прочность в результате поражения гнилью, должна производиться до пропитки.
1.4. Пропитка должна производиться защитными средствами, разрешенными Министерством здравоохранения СССР.
(Измененная редакция, Изм. № 1).
1.5. Пропиточную панель изготавливают из двух слоев: наружный — из полиэтиленовой пленки по ГОСТ 10354-82, целлофана по ГОСТ 7730-74 или других непроницаемых и устойчивых к пропиточной жидкости материалов; внутренний — из фильтровальной бумаги по ГОСТ 12026-76, беленой целлюлозы по ГОСТ 10126-74, хлопчатобумажной ткани иглопробивного полотна, подосновы для линолеума или других нетканых материалов, легко проводящих пропиточную жидкость.
(в ред. Изменения № 2, введенного в действие Постановлением Госстандарта СССР от 22.11.183 № 5445, Изменения № 3, введенного в действие Постановлением Госстандарта СССР от 29.06.1984 № 2271)
На ровных поверхностях объекта защиты допускается применять пропиточные панели без внутреннего слоя.
1.6. Пропиточная панель должна плотно облегать пропитываемую конструкцию. Стыки отдельных участков наружного слоя панели склеивают внахлестку с применением клея, устойчивого к пропиточной жидкости.
В случае сильно рассеченной поверхности объекта защиты в отверстия и щели вводят тампоны из материалов, указанных в п. 1.5 для изготовления внутреннего слоя.
(Измененная редакция, Изм. № 1).
1.7. Верхнюю часть панели подключают к резервуару с пропиточной жидкостью, используя для этого питатель, состоящий из фильтровальной бумаги, армированной хлопчатобумажной тканью или иглопробивным полотном, подосновой для линолеума. Нижнюю часть панели соединяют с резервуаром сбора остатка пропиточной жидкости.
(в ред. Изменения № 3, введенного в действие Постановлением Госстандарта СССР от 29.06.1984 № 2271)
Формы и размеры верхнего и нижнего резервуаров пропиточной панели должны соответствовать форме и размерам пропитываемой конструкции. Внутри резервуары выстилают полиэтиленовой пленкой.
1.8. Перед началом пропитки питатель и внутренний слой панели должны быть смочены пропиточной жидкостью.
Количество слоев фильтровальной бумаги в питателе должно обеспечивать начало поступления пропиточной жидкости в нижний резервуар не позднее чем в первые сутки после начала пропитки.
(Измененная редакция, Изм. № 1).
1.9. Продолжительность пропитки и концентрацию защитных средств в пропиточной жидкости устанавливают исходя из необходимой глубины пропитки и поглощения защитных средств в зависимости от характера объекта защиты. Примеры необходимой глубины пропитки и поглощения защитных средств применительно к старым постройкам, защищаемым на длительный срок службы, приведены в справочном Приложении 1.
1.10. По окончании пропитки верхний резервуар два раза заполняют растворителем, который пропускают через панель.
1.11 Сушку объекта защиты после пропитки производят не снимая панели.
1.12. Качество пропитки характеризуется глубиной пропитки и поглощением защитных средств, которые должны быть указаны в нормативно-технической документации на пропитку данным способом, утвержденной в установленном порядке.
2. МЕТОДЫ КОНТРОЛЯ
(в ред. Изменения № 3, введенного в действие Постановлением Госстандарта СССР от 29.06.1984 № 2271)
2.1. Концентрацию защитных средств в пропиточной жидкости контролируют по плотности, определяемой по ГОСТ 18995.1-73.
(п. 2.1 в ред. Изменения № 3, введенного в действие Постановлением Госстандарта СССР от 29.06.1984 № 2271)
2.2. Глубину пропитки определяют отдельно для каждой панели на пробах, взятых пустотелым буром внутренним диаметром 5 мм. Пробы на контролируемом участке отбирают методом случайного отбора из расчета одна проба на каждые 3 м2 панели, но не менее двух проб на панель.
Бур вводят перпендикулярно пропитанной поверхности на глубину, превышающую заданную глубину пропитки на 3 — 5 мм. Отверстия после отбора проб заделывают деревянными пробками, пропитанными теми же защитными средствами.
2.3. Глубину пропитки защитными средствами, окрашивающими древесину, определяют по ширине окрашенной зоны.
Для определения глубины пропитки защитными средствами, не окрашивающими древесину, на поверхность проб наносят растворы индикаторов и замеряют ширину окрашенной зоны.
(Измененная редакция, Изм. № 1).
2.4. Контроль поглощения пропиточной жидкости производят ежедневно по каждой панели отдельно. Форма регистрации поглощения пропиточной жидкости приведена в рекомендуемом Приложении 2.
(в ред. Изменения № 3, введенного в действие Постановлением Госстандарта СССР от 29.06.1984 № 2271)
Поглощение пропиточной жидкости на панель (R) в литрах вычисляют по формуле
где V — объем пропиточной жидкости, залитой в верхний резервуар, дм3;
V_{1} — объем пропиточной жидкости, поступившей в нижний резервуар, д.
(в ред. Изменения № 3, введенного в действие Постановлением Госстандарта СССР от 29.06.1984 № 2271)
Объем пропиточной жидкости, израсходованное на предварительное смачивание питателя и внутреннего слоя панели, при определении поглощения не учитывают.
(в ред. Изменения № 3, введенного в действие Постановлением Госстандарта СССР от 29.06.1984 № 2271)
2.5 Чистое поглощение защитных средств (Rч) в \text{кг} \cdot \text{м}^{- 3} рассчитывают по формуле
(в ред. Изменения № 3, введенного в действие Постановлением Госстандарта СССР от 29.06.1984 № 2271)
R_{\text{ч}} = \frac{R \cdot \rho \cdot C}{100 \cdot V_{2}} , (2)
где R — поглощение пропиточной жидкости на панель, дм3;
\rho — плотность пропиточной жидкости, \text{кг} \cdot \text{м}^{- 3} ;
C — концентрация защитных средств в пропиточной жидкости, %;
V_{2} — объем пропитанной древесины, м3.
(в ред. Изменения № 3, введенного в действие Постановлением Госстандарта СССР от 29.06.1984 № 2271)
Абзац исключен с 1 декабря 1984 года. - Изменение № 3, введенное в действие Постановлением Госстандарта СССР от 29.06.1984 № 2271.
Объем пропитанной древесины (V) в м3 вычисляют по формуле
(в ред. Изменения № 3, введенного в действие Постановлением Госстандарта СССР от 29.06.1984 № 2271)
2.6. В тех случаях, когда нельзя нарушать поверхность объекта защиты взятием проб для определения глубины пропитки, контроль качества пропитки производят по удельному поглощению.
Удельное поглощение защитных средств (Rу) в кг на 1 м2 панели вычисляют по формуле
R_{\text{у}} = \frac{R \cdot \rho \cdot C}{100 \cdot S} , (4)
(в ред. Изменения № 3, введенного в действие Постановлением Госстандарта СССР от 29.06.1984 № 2271)
3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
3.1. Общие требования безопасности — по ГОСТ 12.3.034-84.
(п. 3.1 в ред. Изменения № 4, введенного в действие Постановлением Госстандарта СССР от 15.07.1985 № 2207)
3.2 — 3.9. Исключены с 1 января 1986 года. - Изменение № 4, введенное в действие Постановлением Госстандарта СССР от 15.07.1985 № 2207.
ГЛУБИНА ПРОПИТКИ И ПОГЛОЩЕНИЕ ЗАЩИТНЫХ СРЕДСТВ ПРИМЕНИТЕЛЬНО К РАЗЛИЧНЫМ ЗОНАМ ЗАЩИТЫ СТАРЫХ ПОСТРОЕК, ЗАЩИЩАЕМЫХ НА ДЛИТЕЛЬНЫЙ СРОК
| Вымывание | Увлажнение | Зоны защиты и условия их службы | Защитные средства по ГОСТ 20022.2-80 | Параметры защищенности | |
| Глубина пропитки <**> без учета гнили, по заболони, мм | Чистое поглощение сухой соли, \text{кг} \cdot \text{м}^{- 3} | ||||
| Слабое | Атмосферными осадками высокой скорости просыхания | Участки наружных стен, частично защищенные свесами кровли | ПББ ХМББ | 2,5 — 4,0 3,0 — 5,0 | 16 — 20 22 — 28 |
| Умеренное I степени | Атмосферными осадками при средней скорости просыхания | Дощатые обшивки стен, не защищенные свесами кровли | ПББ ХМББ | 2,0 — 3,0 2,5 — 4,0 | 18 — 22 24 — 30 |
| Умеренное II степени | От затечек | Открытые стойки и колонны | ПББ ХМББ | 2,5 — 4,0 3,0 — 5,0 | 18 — 22 24 — 30 |
| Атмосферными осадками при замедленной скорости просыхания | Дощатые кровли шатровых главок и кресты церквей | ПББ ХМББ | 3,5 — 5,0 4,0 — 6,0 | 24 — 28 28 — 32 | |
| Участки рубленых стен выше подоконной зоны, не защищенные свесами кровли | ПББ ХМББ | 3,5 — 5,0 4,0 — 6,0 | 28 — 32 32 — 36 | ||
| (в ред. Изменения № 2, введенного в действие Постановлением Госстандарта СССР от 22.11.1983 № 5445) Умеренное III степени | |||||
| Атмосферными осадками при низкой скорости просыхания | Крутые дощатые и лемеховые кровли; кровли, обращенные на юг, восток и запад, без лишайников | ПББ | 4,0 — 6,0 | 32 — 36 | Участки наружных сторон рубленых стен ниже окон; участки внутренних сторон рубленых стен в местах протечек |
| ПББ | 4,0 — 6,0 | 34 — 38 | Атмосферными осадками при загрязнении и низкой скорости просыхания | ||
| Пологие дощатые кровли низких построек; дощатые кровли с лишайниками, обращенные на север или прикрытые кронами деревьев, или слабо продуваемые от экранирования соседними постройками | ХМББ | 4,0 — 6,0 | 36 — 40 | Сильное | |
| От контакта с сырым грунтом или водой | Нижние венцы срубов, лаги, лежни, столбы | ХМББ | 4,0 — 6,0 | 36 — 40 | (в ред. Изменения № 2, введенного в действие Постановлением Госстандарта СССР от 22.11.1983 № 5445) |
| (в ред. Изменения № 3, введенного в действие Постановлением Госстандарта СССР от 29.06.1984 № 2271) | |||||
<*> Сноска исключена с 1 декабря 1984 года. - Изменение № 3, введенное в действие Постановлением Госстандарта СССР от 29.06.1984 № 2271.
<**> Глубина пропитки по ядру должна быть не менее половины соответствующей величины по заболони. Глубина пропитки установлена по проникновению борсодержащих компонентов.
(в ред. Изменения № 3, введенного в действие Постановлением Госстандарта СССР от 29.06.1984 № 2271)
(в ред. Изменения № 3, введенного в действие Постановлением Госстандарта СССР от 29.06.1984 № 2271)
ЖУРНАЛ РЕГИСТРАЦИИ ПОГЛОЩЕНИЯ ПРОПИТОЧНОЙ ЖИДКОСТИ ПРИ ПРОПИТКЕ ПАНЕЛЬНЫМ СПОСОБОМ
Защитные средства _______________
| Дата | Количество пропиточной жидкости, дм3 | Дата | Количество пропиточной жидкости, дм3 | ||
| Налито в верхний резервуар | Слито из нижнего резервуара | Налито в верхний резервуар | Слито из нижнего резервуара | ||
Итого _____________________________________________________________________
Количество пропиточной жидкости, поглощенное пропитываемой поверхностью __________________________________________________________ дм3
Количество пропиточной жидкости, поглощенное 1 м2 пропитываемой поверхности ___________________________________________________________ дм3
Подпись оператора-пропитчика _____________________________________
Подпись контролера _______________________________________________
