ГОСТ 2.758-81. Межгосударственный стандарт. Единая система конструкторской документации. Обозначения условные графические в схемах. Сигнальная техника

Государственный комитет СССР по стандартам · № ГОСТ 2.758-81Действующий акт

(утв. и введен в действие Постановлением Госстандарта СССР от 31.03.1981 № 1699)

(ред. от 01.03.1994)

Примечание

Документ включен в Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента «О безопасности машин и оборудования», утв. Постановлением Правительства РФ от 15.09.2009 № 753 (Приказ Росстандарта от 20.08.2010 № 3108). С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 1 января 1982 года.

Утвержден и введен в действие
Постановлением
Государственного комитета СССР
по стандартам

от 31 марта 1981 г. № 1699

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ.

СИГНАЛЬНАЯ ТЕХНИКА

Unified system for design documentation. Graphic designations in diagrams. Signal technique

ГОСТ 2.758-81

Группа Т52

Дата введения
1 января 1982 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам.

РАЗРАБОТЧИКИ: Б.Н. Лямин, Ю.И. Степанов, Л.Л. Тимошук.

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 31.03.1981 № 1699.

3. ВВЕДЕН ВПЕРВЫЕ.

4. ИЗДАНИЕ (октябрь 2000 г.) с Изменениями № 1, 2, утвержденными в апреле 1987 г., марте 1994 г. (ИУС 7-87, 5-94).

Настоящий стандарт распространяется на схемы, выполняемые вручную или автоматизированным способом, изделий всех отраслей промышленности и строительства и устанавливает условные графические обозначения аппаратуры техники сигнализации.

Стандарт не распространяется на электрические схемы сигнализации железнодорожного транспорта, централизации и блокировки.

1. Общие обозначения приборов сигнализации приведены в табл. 1.

Таблица 1

НаименованиеОбозначение
1. Ручное срабатываниерис. 1
2. Автоматическое срабатывание, общее обозначениерис. 2
3. Автоматическое срабатывание с предупреждениемрис. 3
4. Защитный контактрис. 4
5. Контрольрис. 5
6. Контроль со схемой защитырис. 6
7. Вибрациярис. 7
8. (Исключен, Изм. № 1).
9. Срочный вызов, неотложностьрис. 8
10. Периодический временной интервал; напр., 2 с для состояния «вкл.» (указание в качестве числителя) и 5 с для состояния «выкл.» (указание в качестве знаменателя)2с/5с
11. Ручное квитирование (подтверждение приема)рис. 9 или рис. 10
12. Автоматическое квитирование, регистрациярис. 11 или рис. 12
13. Защитное исполнениерис. 13
Примечание. Обозначение устройства заключают в контур штриховой линией.
14. Взрывозащитное исполнениеex
15. Контроль уровня; общее обозначениерис. 14
Примечание. Уровень, при котором срабатывает устройство, может быть указан дополнительной надписью.
16. Электрическая защитарис. 15
17. Срабатывание при наборе кодарис. 16
18. (Исключен, Изм. № 1).
19. Срабатывание при разрыверис. 17
Примечание. В качестве квалифицирующих символов могут быть использованы обозначения, установленные другими стандартами ЕСКД, например, газоразрядная лампа, резистор, пьезокристалл.

(Измененная редакция, Изм. № 1).

2. Обозначения ручных и автоматических устройств для включения сигнала, а также устройств срочного вызова приведены в табл. 2.

Таблица 2

Наименование Обозначение
1. Устройство включения сигнала, приводимое в действие вручную; общее обозначение рис. 18
2. Устройство для автоматического включения сигнала; общее обозначение рис. 19
3. Устройство для автоматического включения сигнала в защитном исполнении для взрывоопасной окружающей среды с автоматическим срабатыванием при предельной температуре 70 °C рис. 20
4. Устройство для автоматического включения сигнала с предупреждением рис. 21
5. Устройство для автоматического включения сигнала со срабатыванием от световой энергии, например, с фотоэлементом рис. 22
6. Автоматическая сигнализация с помощью ионизационного спускового устройства рис. 23
7. Устройство сигнализации срочного вызова; общее обозначение рис. 24
8. Устройство сигнализации срочного вызова с телефоном рис. 25

3. Обозначения устройств сигнализации контроля и охраны приведены в табл. 3.

Таблица 3

Наименование Обозначение
1. Устройство для контроля объекта (защиты объекта); общее обозначение рис. 26
2. Устройство для контроля объекта (защиты объекта) с защитной схемой рис. 27
3. Контактное устройство для дверей, окон, полов, люков и т.д. рис. 28
4. Защитное контактное устройство рис. 29
5. Устройство срабатывания с электронной защитой рис. 30
6. Устройство срабатывания с кодом, например, замок с набором цифр рис. 31
7. Устройство срабатывания с фотоэлементом, использующее принцип прерывания светового потока рис. 32
8. Устройство, срабатывающее от давления, например, с пьезокристаллом рис. 33
9. Устройство, срабатывающее от вибрации рис. 34
10. Устройство, срабатывающее от ультразвука рис. 35
11. Устройство, срабатывающее от направленного ультразвука рис. 36
12. Устройство, срабатывающее при разрыве, например, полоски фольги рис. 37

4. Обозначения оптических приборов сигнализации приведены в табл. 4.

Таблица 4

НаименованиеОбозначение
1. Оптический прибор для световой сигнализации; общее обозначениерис. 38
2. Оптический прибор с импульсной световой сигнализациейрис. 39
3. Оптический прибор для световой сигнализации и аварийного освещениярис. 40
4. Оптический прибор для световой сигнализации и ручного квитирования (сброса)рис. 41
5. Оптический прибор для световой сигнализации с помощью газоразрядной лампырис. 42
6. Оптический прибор для световой сигнализации с регулируемой яркостьюрис. 43
7. Индикатор, указатель положения; общее обозначениерис. 44
8. Индикатор с сигнальным контактомрис. 45
9. Индикатор с падающим флажкомрис. 46
10. Индикатор электромеханическийрис. 47
11. Индикатор положения электромеханический с одним обесточенным и двумя значащими положениямирис. 48
Примечание. При необходимости обозначения могут изображаться без контура квадрата.

(Измененная редакция, Изм. № 2).

5. Обозначения центральных постов сигнализации приведены в табл. 5.

Таблица 5

НаименованиеОбозначение
1. Центральный пост сигнализации; ручной с импульсно-световыми сигналамирис. 49
2. Центральный пост сигнализации; автоматический с несколькими видами сигнальных приборов, например автоматический центральный пост срочного вызова с импульсным световым сигналом, с сигнальным рожком и телефономрис. 50

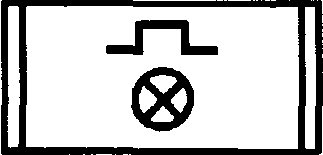

Примечание. Допускается для обозначений центральных постов применять прямоугольник, например
рис. 51

6. Основные размеры условных графических обозначений сигнальной техники приведены в табл. 6.

Таблица 6

Наименование Обозначение
1. Ручное срабатывание рис. 52
2. Срочный вызов, неотложность рис. 53

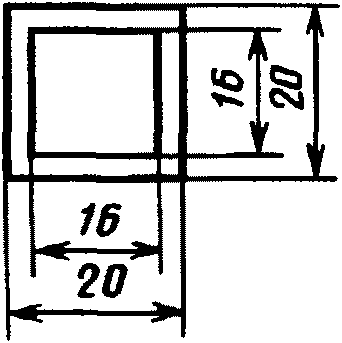

3. Центральный пост сигнализации рис. 54
